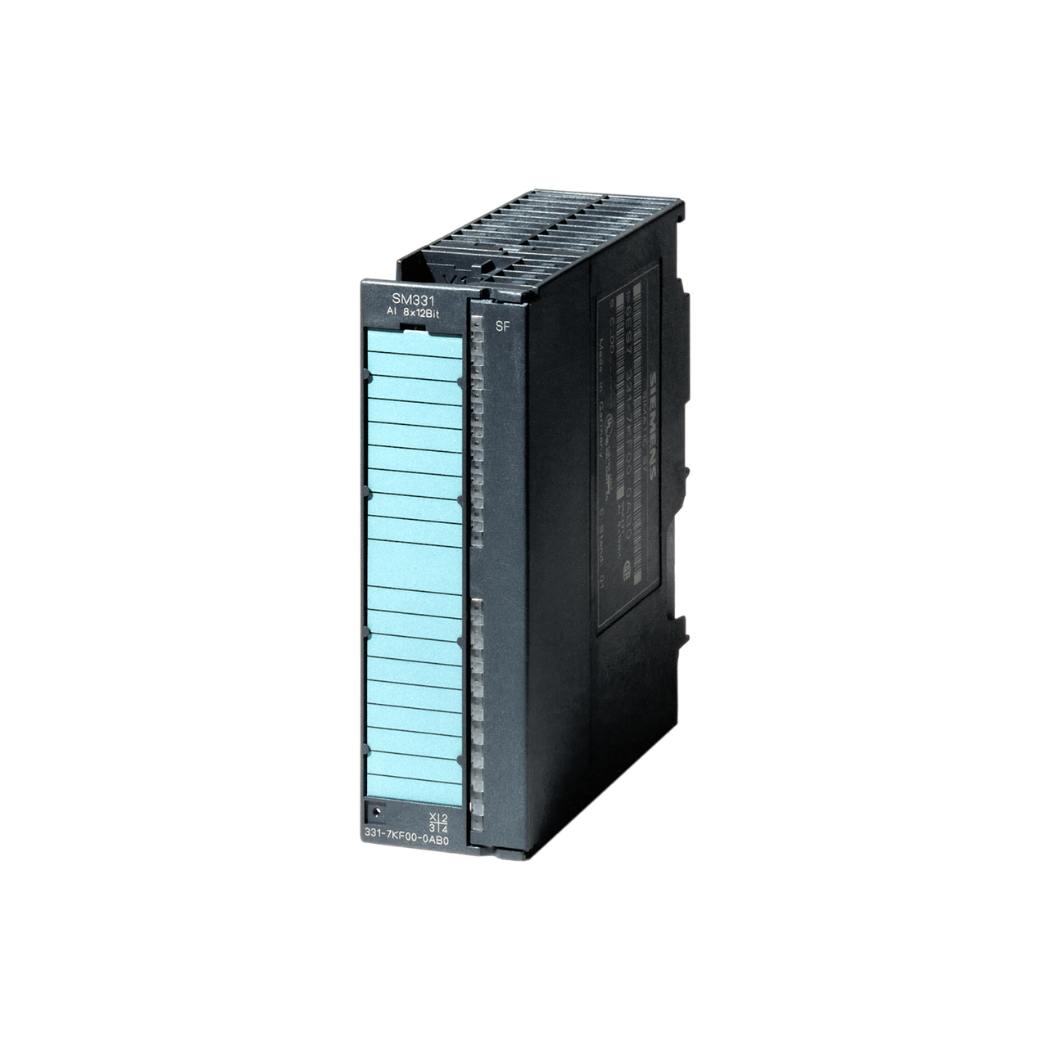

6ES7331-7RD00-0AB0 – S7-300 SM 331 4AE

6ES7331-7RD00-0AB0 S7-300 SM 331 4AE, trái tim của hệ thống tự động hóa, là giải pháp hoàn hảo cho các kỹ sư điện và nhà quản lý kỹ thuật đang tìm kiếm sự chính xác và ổn định trong việc đo lường và điều khiển. Mô-đun này hiện đã có mặt tại thanhthienphu.vn, sẽ giúp bạn nâng tầm hiệu suất và tối ưu hóa quy trình sản xuất.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7331-7RD00-0AB0

2. Cấu Tạo Sản Phẩm 6ES7331-7RD00-0AB0 S7-300 SM 331 4AE

Để hiểu rõ hơn về cách thức hoạt động của 6ES7331-7RD00-0AB0, chúng ta hãy cùng khám phá cấu tạo chi tiết của mô-đun này:

• Khối đầu vào (Input Block): Đây là nơi tiếp nhận tín hiệu tương tự từ các cảm biến. Mỗi kênh đầu vào có các mạch điện tử để bảo vệ, lọc nhiễu và khuếch đại tín hiệu, đảm bảo tín hiệu đầu vào sạch và ổn định.
• Bộ chuyển đổi Analog-to-Digital (ADC): Trái tim của mô-đun, thực hiện chức năng chuyển đổi tín hiệu tương tự thành tín hiệu số. 6ES7331-7RD00-0AB0 sử dụng ADC có độ phân giải 14 bit + dấu, cho phép biểu diễn giá trị đo với độ chính xác cao.
• Khối cách ly (Isolation Block): Mỗi kênh đầu vào được cách ly điện với nhau và với các mạch điện tử còn lại của mô-đun. Điều này giúp bảo vệ mô-đun và hệ thống khỏi các sự cố về điện, đồng thời giảm thiểu nhiễu tín hiệu.
• Bộ vi xử lý (Microprocessor): Điều khiển toàn bộ hoạt động của mô-đun, bao gồm việc đọc dữ liệu từ ADC, xử lý dữ liệu, thực hiện các chức năng chẩn đoán và giao tiếp với CPU của PLC.
• Khối giao tiếp (Communication Block): Cho phép mô-đun giao tiếp với CPU của PLC thông qua backplane bus. Khối này sử dụng các giao thức truyền thông chuẩn của Siemens, đảm bảo truyền dữ liệu nhanh chóng và tin cậy.
• Khối nguồn (Power Supply Block): Cung cấp nguồn điện cho các mạch điện tử của mô-đun. 6ES7331-7RD00-0AB0 sử dụng nguồn 24 V DC, một điện áp phổ biến trong các hệ thống tự động hóa công nghiệp.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của mô-đun, bao gồm trạng thái nguồn, trạng thái lỗi và trạng thái hoạt động của từng kênh.
• Vỏ bảo vệ: Bảo vệ các linh kiện điện tử bên trong khỏi các tác động của môi trường như bụi bẩn, độ ẩm và va đập.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7331-7RD00-0AB0

6ES7331-7RD00-0AB0 nổi bật với nhiều tính năng ưu việt, mang lại lợi ích thiết thực cho người sử dụng:

• Độ chính xác cao: Với độ phân giải 14 bit + dấu, mô-đun cung cấp khả năng đo lường chính xác, giúp bạn kiểm soát quy trình một cách chặt chẽ và tin cậy.
• Khả năng chống nhiễu tốt: Nhờ thiết kế cách ly điện và các mạch lọc nhiễu, mô-đun hoạt động ổn định ngay cả trong môi trường công nghiệp có nhiều nguồn gây nhiễu.
• Tính linh hoạt: Mô-đun hỗ trợ nhiều loại tín hiệu đầu vào (0/4-20 mA), cho phép bạn kết nối với nhiều loại cảm biến khác nhau.
• Dễ dàng cấu hình: Bạn có thể dễ dàng cấu hình các thông số của mô-đun thông qua phần mềm STEP 7 của Siemens, phù hợp với yêu cầu cụ thể của ứng dụng.
• Chẩn đoán lỗi thông minh: Mô-đun có khả năng tự động phát hiện và báo cáo các lỗi như đứt dây, ngắn mạch, quá tải, giúp bạn nhanh chóng khắc phục sự cố.
• Tích hợp hoàn hảo với hệ thống SIMATIC S7-300: Mô-đun được thiết kế để hoạt động tối ưu với các thành phần khác của hệ thống S7-300, giúp bạn xây dựng một hệ thống tự động hóa đồng bộ và hiệu quả.
• Độ bền cao: Thiết kế chắc chắn và sử dụng các linh kiện chất lượng cao giúp mô-đun hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
• Hỗ trợ kỹ thuật tận tình từ thanhthienphu.vn: Chúng tôi không chỉ cung cấp sản phẩm mà còn đồng hành cùng bạn trong suốt quá trình sử dụng, đảm bảo bạn khai thác tối đa hiệu quả của mô-đun.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7331-7RD00-0AB0 Với Phần Mềm

Để kết nối 6ES7331-7RD00-0AB0 với phần mềm STEP 7, bạn cần thực hiện các bước sau:

Cài đặt phần cứng:

• Gắn mô-đun vào rack của S7-300.
• Kết nối nguồn điện 24 V DC cho mô-đun.
• Kết nối các cảm biến với các kênh đầu vào tương ứng của mô-đun. Chú ý đấu nối đúng cực tính và tuân thủ sơ đồ đấu dây của nhà sản xuất.
• Đảm bảo rằng tất cả các kết nối đều chắc chắn và an toàn.

Cấu hình phần mềm:

Mở phần mềm STEP 7.

Tạo một project mới hoặc mở project hiện có.

Thêm mô-đun 6ES7331-7RD00-0AB0 vào cấu hình phần cứng của project. Bạn có thể tìm thấy mô-đun này trong thư viện phần cứng của STEP 7.

Cấu hình các thông số của mô-đun, bao gồm:

• Địa chỉ đầu vào (Input address)
• Loại tín hiệu đầu vào (0/4-20 mA)
• Dải đo (Measuring range)
• Các thông số chẩn đoán (Diagnostic parameters)

Lưu cấu hình phần cứng.

Kiểm tra kết nối:

• Tải cấu hình phần cứng xuống PLC.
• Chuyển PLC sang chế độ RUN.
• Sử dụng chức năng “Monitor/Modify Variables” trong STEP 7 để kiểm tra giá trị đọc được từ các kênh đầu vào của mô-đun.
• Thay đổi giá trị đầu vào của cảm biến và quan sát sự thay đổi tương ứng trên phần mềm. Nếu giá trị thay đổi đúng, kết nối đã thành công.

Ví dụ: Giả sử bạn kết nối một cảm biến áp suất 4-20 mA với kênh đầu vào 0 của mô-đun. Bạn cấu hình dải đo của kênh này là 0-10 bar. Khi áp suất thực tế là 5 bar, cảm biến sẽ xuất ra tín hiệu 12 mA. Mô-đun sẽ chuyển đổi tín hiệu này thành giá trị số và hiển thị trên phần mềm STEP 7 là 5.0 bar.

5. Cách Lập Trình Sản Phẩm 6ES7331-7RD00-0AB0

Sau khi kết nối và cấu hình 6ES7331-7RD00-0AB0, bạn có thể sử dụng dữ liệu từ mô-đun trong chương trình PLC của mình. Dưới đây là một số hướng dẫn cơ bản:

Truy cập dữ liệu:

• Dữ liệu từ các kênh đầu vào của mô-đun được lưu trữ trong các ô nhớ đầu vào (Input memory) của PLC.
• Bạn có thể truy cập dữ liệu này bằng cách sử dụng địa chỉ đầu vào đã cấu hình trong STEP 7.
• Ví dụ: Nếu bạn đã cấu hình kênh đầu vào 0 của mô-đun với địa chỉ I0.0, bạn có thể đọc giá trị của kênh này bằng lệnh L PIW 0.

Xử lý dữ liệu:

• Dữ liệu từ mô-đun thường ở dạng số nguyên (Integer). Bạn có thể cần chuyển đổi dữ liệu này sang dạng số thực (Real) để thực hiện các phép tính toán.
• Bạn có thể sử dụng các lệnh toán học như cộng, trừ, nhân, chia, so sánh để xử lý dữ liệu.
• Bạn cũng có thể sử dụng các khối hàm chức năng (Function blocks) có sẵn trong STEP 7 để thực hiện các tác vụ phức tạp hơn, như lọc tín hiệu, tính toán trung bình, phát hiện ngưỡng vượt.

Ví dụ ứng dụng:

• Điều khiển nhiệt độ: Bạn có thể sử dụng dữ liệu từ cảm biến nhiệt độ kết nối với 6ES7331-7RD00-0AB0 để điều khiển một van hoặc một bộ gia nhiệt.

  L PIW 0    // Đọc giá trị nhiệt độ từ kênh 0
  ITD       // Chuyển đổi sang dạng số thực
  L 50.0    // So sánh với giá trị đặt (50 độ C)
  >=R
  = Q0.0    // Bật đầu ra Q0.0 nếu nhiệt độ lớn hơn hoặc bằng 50 độ C


• Giám sát áp suất: Bạn có thể sử dụng dữ liệu từ cảm biến áp suất để cảnh báo khi áp suất vượt quá ngưỡng cho phép.

  L PIW 2    // Đọc giá trị áp suất từ kênh 2
  ITD
  L 10.0    // So sánh với ngưỡng cao (10 bar)
  >R
  S M1.0    // Đặt bit nhớ M1.0 nếu áp suất vượt quá ngưỡng
  L 2.0     // So sánh với ngưỡng thấp (2 bar)
  <R
  S M1.1    // Đặt bit nhớ M1.1 nếu áp suất dưới ngưỡng


6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7331-7RD00-0AB0

Trong quá trình sử dụng 6ES7331-7RD00-0AB0, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Mô-đun không có nguồn:

• Kiểm tra nguồn điện 24 V DC cấp cho mô-đun.
• Kiểm tra cầu chì bảo vệ nguồn.
• Kiểm tra dây dẫn và các kết nối.

Đèn LED báo lỗi sáng:

• Tham khảo tài liệu hướng dẫn của Siemens để xác định mã lỗi.
• Kiểm tra kết nối giữa mô-đun và PLC.
• Kiểm tra cấu hình phần cứng trong STEP 7.
• Kiểm tra các cảm biến kết nối với mô-đun.

Giá trị đọc được không chính xác:

• Kiểm tra loại tín hiệu đầu vào và dải đo đã cấu hình.
• Kiểm tra xem cảm biến có hoạt động bình thường không.
• Kiểm tra xem có nhiễu điện từ ảnh hưởng đến tín hiệu không.
• Hiệu chỉnh lại cảm biến nếu cần.

Mất kết nối với PLC:

• Kiểm tra cáp kết nối giữa mô-đun và PLC.
• Kiểm tra địa chỉ của mô-đun trong cấu hình phần cứng.
• Khởi động lại PLC.

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Nếu bạn đang tìm kiếm một giải pháp đo lường tương tự chính xác, tin cậy và dễ sử dụng cho hệ thống tự động hóa của mình, 6ES7331-7RD00-0AB0 S7-300 SM 331 4AE chính là lựa chọn hoàn hảo. Với những tính năng vượt trội và khả năng tích hợp mạnh mẽ, mô-đun này sẽ giúp bạn nâng cao hiệu suất và tối ưu hóa quy trình sản xuất.

Tại thanhthienphu.vn, chúng tôi cam kết cung cấp sản phẩm chính hãng, chất lượng cao với giá cả cạnh tranh. Chúng tôi có đội ngũ kỹ thuật viên giàu kinh nghiệm, sẵn sàng tư vấn và hỗ trợ bạn trong suốt quá trình lựa chọn, lắp đặt và sử dụng sản phẩm.

Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm những lợi ích tuyệt vời mà 6ES7331-7RD00-0AB0 mang lại:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn

Chúng tôi luôn sẵn lòng lắng nghe và đáp ứng mọi nhu cầu của bạn. Hãy để thanhthienphu.vn trở thành đối tác tin cậy của bạn trên con đường chinh phục thành công trong lĩnh vực tự động hóa!

Đội ngũ chuyên gia của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn bằng tất cả sự nhiệt thành và kinh nghiệm, mang đến cho bạn những giải pháp tối ưu và sự hài lòng tuyệt đối.
