Giảm giá trực tiếp trên đơn hàng 6ES7231-7PD22-0XA0 S7-200 EM 231 4AI TC, mô-đun analog ngõ vào thermocouple, giải pháp hoàn hảo cho việc đo lường nhiệt độ chính xác trong các ứng dụng công nghiệp, đã có mặt tại thanhthienphu.vn.
Với thiết bị mở rộng này, hệ thống điều khiển của bạn sẽ vươn lên một tầm cao mới về hiệu suất và độ tin cậy, mang lại giá trị vượt trội cho khoản đầu tư của bạn.
1. Thông Tin Chi Tiết Về Sản Phẩm: 6ES7231-7PD22-0XA0
Để giúp bạn có cái nhìn tổng quan và chi tiết về sản phẩm, thanhthienphu.vn xin trình bày bảng thông tin kỹ thuật sau:

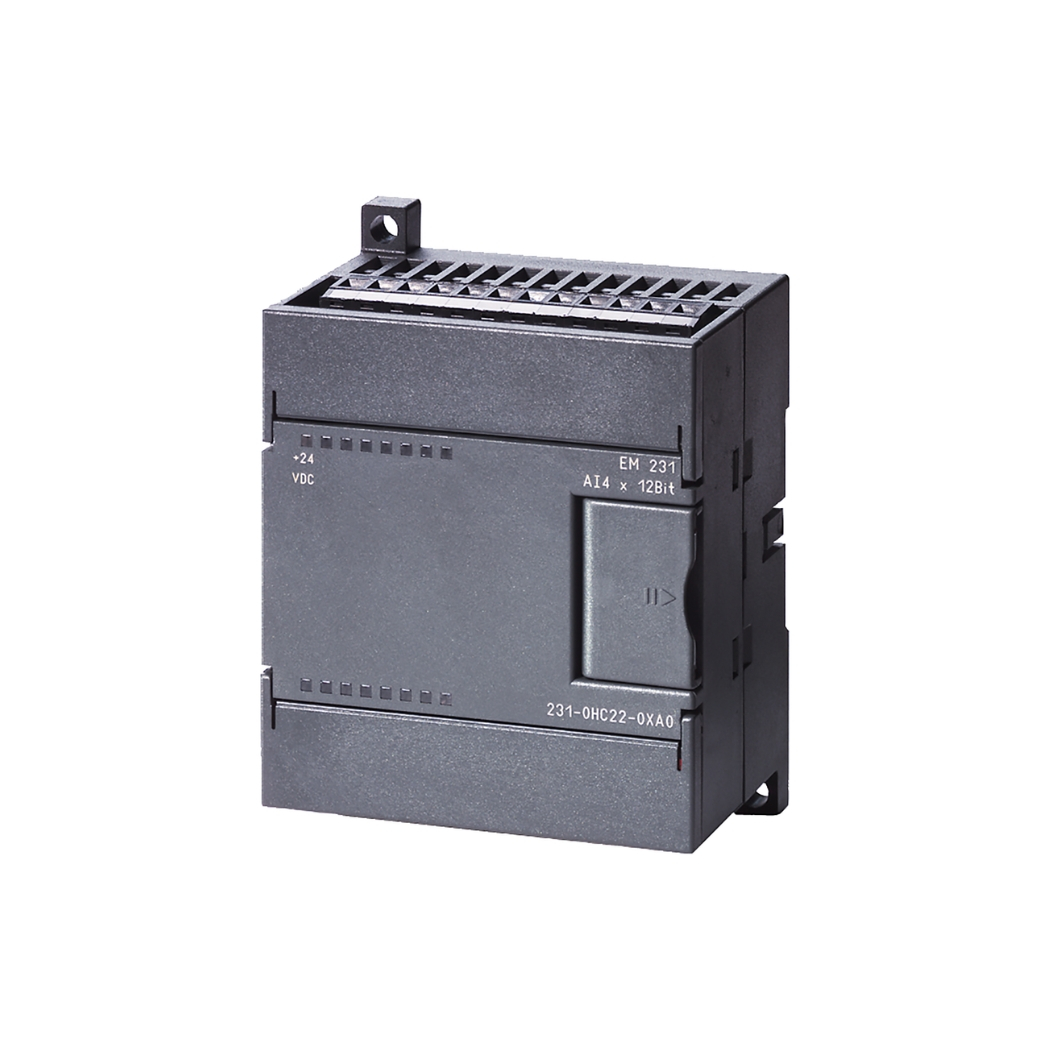

| Thông Số Kỹ Thuật | Chi Tiết |
|---|---|
| Tên sản phẩm | 6ES7231-7PD22-0XA0 S7-200 EM 231 4AI TC |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | S7-200 |
| Loại module | Module mở rộng analog ngõ vào (Analog Input Expansion Module) |
| Số kênh đầu vào | 4 kênh (4AI – Analog Input) |
| Loại cảm biến hỗ trợ | Cặp nhiệt (Thermocouple) các loại: J, K, T, E, R, S, N, C, TXK/TXK(L) theo GOST |
| Độ phân giải | 15 bits + sign |
| Dải đo nhiệt độ | Phụ thuộc vào loại cặp nhiệt, ví dụ: – Loại J: -210°C đến 1200°C – Loại K: -270°C đến 1372°C |
| Thời gian chuyển đổi | 60 ms (cho tất cả các kênh) |
| Điện áp cung cấp | 24V DC |
| Dòng tiêu thụ | 45 mA |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |
| Kích thước (WxHxD) | 45 x 100 x 81 mm |
| Trọng lượng | 150 g |
| Tiêu chuẩn | CE, UL, cULus, FM, RCM |
| Nguồn gốc, Xuất xứ | Đức |
| Giá Tham Khảo | Liên hệ thanhthienphu.vn |
2. Cấu Tạo Sản Phẩm
6ES7231-7PD22-0XA0 không chỉ nổi bật bởi hiệu suất vượt trội, mà còn bởi thiết kế thông minh và cấu tạo chắc chắn, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Vỏ ngoài: Được làm từ chất liệu nhựa cao cấp, có khả năng chống cháy, chống va đập và chịu được nhiệt độ cao, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Đèn LED báo trạng thái: Hệ thống đèn LED hiển thị rõ ràng trạng thái hoạt động của từng kênh và trạng thái nguồn, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Khối đầu vào: Gồm 4 kênh đầu vào độc lập, mỗi kênh được thiết kế để kết nối với một cặp nhiệt. Các kênh này được cách ly quang học, đảm bảo an toàn và chống nhiễu tín hiệu.
- Bộ chuyển đổi ADC (Analog-to-Digital Converter): Chuyển đổi tín hiệu analog từ cặp nhiệt thành tín hiệu số với độ phân giải cao (15 bits + sign), đảm bảo độ chính xác của phép đo.
- Bộ vi xử lý: Xử lý tín hiệu số từ ADC, thực hiện các phép tính toán và bù nhiệt độ, cung cấp dữ liệu nhiệt độ chính xác cho PLC S7-200.
- Khối giao tiếp: Giao tiếp với CPU của PLC S7-200 thông qua bus mở rộng, truyền dữ liệu nhiệt độ và nhận các lệnh điều khiển.
- Đầu nối (Terminal Block): Dễ dàng tháo lắp, giúp việc đấu dây trở nên nhanh chóng và thuận tiện.
3. Các Tính Năng Chính Của Sản Phẩm
6ES7231-7PD22-0XA0 sở hữu những tính năng ưu việt, mang lại lợi ích thiết thực cho người sử dụng:
- Đo lường nhiệt độ đa dạng: Hỗ trợ nhiều loại cặp nhiệt khác nhau (J, K, T, E, R, S, N, C, TXK/TXK(L)), đáp ứng mọi nhu cầu đo lường trong các ứng dụng công nghiệp khác nhau.
- Độ chính xác cao: Độ phân giải 15 bits + sign, kết hợp với khả năng bù nhiệt độ lạnh (Cold Junction Compensation), đảm bảo kết quả đo chính xác và ổn định.
- Chống nhiễu hiệu quả: Cách ly quang học giữa các kênh đầu vào và giữa module với PLC, giúp loại bỏ nhiễu tín hiệu và bảo vệ hệ thống.
- Dễ dàng tích hợp: Tương thích hoàn toàn với PLC S7-200 của Siemens, việc cấu hình và lập trình trở nên đơn giản hơn bao giờ hết.
- Thiết kế nhỏ gọn, chắc chắn: Tiết kiệm không gian lắp đặt, dễ dàng lắp đặt trên DIN rail.
- Chẩn đoán lỗi nhanh: Tích hợp các chức năng chẩn đoán, giúp phát hiện nhanh các lỗi như đứt dây cảm biến, quá nhiệt, dưới nhiệt…, rút ngắn thời gian dừng máy.
4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm
thanhthienphu.vn sẽ hướng dẫn bạn chi tiết cách kết nối 6ES7231-7PD22-0XA0 với phần mềm STEP 7-Micro/WIN:
Lắp đặt phần cứng:
- Ngắt nguồn điện của PLC S7-200.
- Gắn module 6ES7231-7PD22-0XA0 vào vị trí thích hợp trên DIN rail, bên cạnh CPU hoặc các module mở rộng khác.
- Kết nối cáp mở rộng (expansion cable) từ CPU hoặc module mở rộng trước đó vào module 6ES7231-7PD22-0XA0.
- Đấu dây cặp nhiệt vào các đầu nối tương ứng trên module. Chú ý đấu đúng cực tính (+) và (-) của cặp nhiệt.
- Cấp nguồn 24V DC cho module.
Cấu hình phần mềm:
- Mở phần mềm STEP 7-Micro/WIN.
- Tạo một project mới hoặc mở project hiện có.
- Trong cửa sổ System Block, chọn tab “Configuration”.
- Thêm module 6ES7231-7PD22-0XA0 vào cấu hình phần cứng. Phần mềm sẽ tự động nhận diện module.
- Chọn loại cặp nhiệt tương ứng cho từng kênh đầu vào.
- Cài đặt các thông số khác (nếu cần) như dải đo, đơn vị nhiệt độ (°C hoặc °F),…
5. Cách Lập Trình Sản Phẩm
Sau khi kết nối phần cứng và cấu hình phần mềm, bạn có thể bắt đầu lập trình để đọc giá trị nhiệt độ từ module 6ES7231-7PD22-0XA0. Dưới đây là một ví dụ đơn giản:
Đọc giá trị nhiệt độ:
- Sử dụng lệnh “Move Word” (MOVW) để đọc giá trị nhiệt độ từ địa chỉ đầu vào của module. Ví dụ, nếu kênh 1 của module được gán địa chỉ IW0, bạn sẽ sử dụng lệnh:
MOVW IW0, VW100. Giá trị nhiệt độ sẽ được lưu vào biến VW100. - Giá trị đọc được là giá trị nguyên (integer). Để chuyển đổi sang giá trị nhiệt độ thực, bạn cần chia cho 10 (nếu đơn vị nhiệt độ là °C) hoặc chia cho 100 (nếu đơn vị nhiệt độ là 0.1°C).
Xử lý giá trị nhiệt độ:
- Bạn có thể sử dụng các lệnh so sánh (Compare) để kiểm tra xem nhiệt độ có nằm trong phạm vi cho phép hay không.
- Sử dụng các lệnh toán học (Arithmetic) để tính toán giá trị trung bình, giá trị lớn nhất, giá trị nhỏ nhất,…
- Sử dụng các lệnh điều khiển (Control) để thực hiện các hành động như bật/tắt quạt, cảnh báo khi nhiệt độ vượt quá ngưỡng,…
Ví dụ:
// Đọc giá trị nhiệt độ từ kênh 1 (IW0) và lưu vào VW100
MOVW IW0, VW100
// Chia giá trị đọc được cho 10 để chuyển đổi sang °C
/I VW100, 10, VW102
// So sánh nhiệt độ với ngưỡng 80°C
>=I VW102, 80, M0.0
// Nếu nhiệt độ lớn hơn hoặc bằng 80°C, bật cảnh báo (Q0.0)
= M0.0, Q0.0
Chú thích: Đây chỉ là code mẫu, các kỹ sư chuyên môn sẽ tùy chỉnh để tối ưu chương trình.
6. Khắc Phục Một Số Lỗi Thường Gặp
Trong quá trình sử dụng 6ES7231-7PD22-0XA0, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Lỗi | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|
| Đèn LED SF (System Fault) sáng đỏ | Lỗi phần cứng hoặc cấu hình sai. | Kiểm tra lại kết nối phần cứng, đảm bảo module được lắp đặt đúng cách và cáp mở rộng được kết nối chắc chắn. Kiểm tra lại cấu hình phần mềm, đảm bảo loại cặp nhiệt và các thông số khác được cài đặt chính xác. Nếu vẫn không khắc phục được, liên hệ với thanhthienphu.vn để được hỗ trợ. |
| Đèn LED của một kênh không sáng | Đứt dây cặp nhiệt hoặc cặp nhiệt bị hỏng. | Kiểm tra dây cặp nhiệt, đảm bảo không bị đứt, chập hoặc lỏng. Thay thế cặp nhiệt nếu cần. |
| Giá trị nhiệt độ đọc được không chính xác | Cấu hình sai, cặp nhiệt bị lão hóa, hoặc nhiễu tín hiệu. | Kiểm tra lại cấu hình phần mềm, đảm bảo loại cặp nhiệt và dải đo được cài đặt chính xác. Kiểm tra cặp nhiệt, thay thế nếu cần. Sử dụng dây cặp nhiệt có lớp chống nhiễu và đi dây đúng cách để giảm thiểu nhiễu tín hiệu. |
| Không đọc được giá trị nhiệt độ | Lỗi giao tiếp giữa module và PLC. | Kiểm tra lại kết nối cáp mở rộng. Kiểm tra cấu hình phần cứng trong STEP 7-Micro/WIN. Đảm bảo module được cấp nguồn 24V DC. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Nếu bạn đang tìm kiếm một giải pháp đo lường nhiệt độ chính xác, tin cậy và dễ dàng tích hợp cho hệ thống PLC S7-200 của mình, 6ES7231-7PD22-0XA0 chính là lựa chọn hoàn hảo.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng với giá cả cạnh tranh, mà còn mang đến cho bạn:
- Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng lắng nghe nhu cầu của bạn và đưa ra giải pháp tối ưu nhất.
- Hỗ trợ kỹ thuật tận tâm: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong quá trình lắp đặt, cấu hình, lập trình và khắc phục sự cố.
- Dịch vụ hậu mãi chu đáo: Chúng tôi cam kết bảo hành sản phẩm theo đúng quy định của nhà sản xuất và hỗ trợ kỹ thuật trọn đời.
Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn và trải nghiệm sự khác biệt:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những đỉnh cao mới trong tự động hóa công nghiệp!
