6ES7223-1HF22-0XA0 – Mô Đun S7-200 EM 223 4DI/4DO Relay Siemens

Download tài liệu PLC S7-200

➢ PLC S7-200 Catalogue

6ES7223-1HF22-0XA0 S7-200 EM 223 4DI/4DO là giải pháp I/O số nhỏ gọn, mạnh mẽ, nâng tầm hiệu suất hệ thống điều khiển của bạn, sản phẩm hiện đang được cung cấp chính hãng tại thanhthienphu.vn.

Mô-đun mở rộng này mang đến khả năng kết nối linh hoạt, tin cậy, giúp tối ưu hóa quy trình sản xuất và giảm thiểu chi phí vận hành.

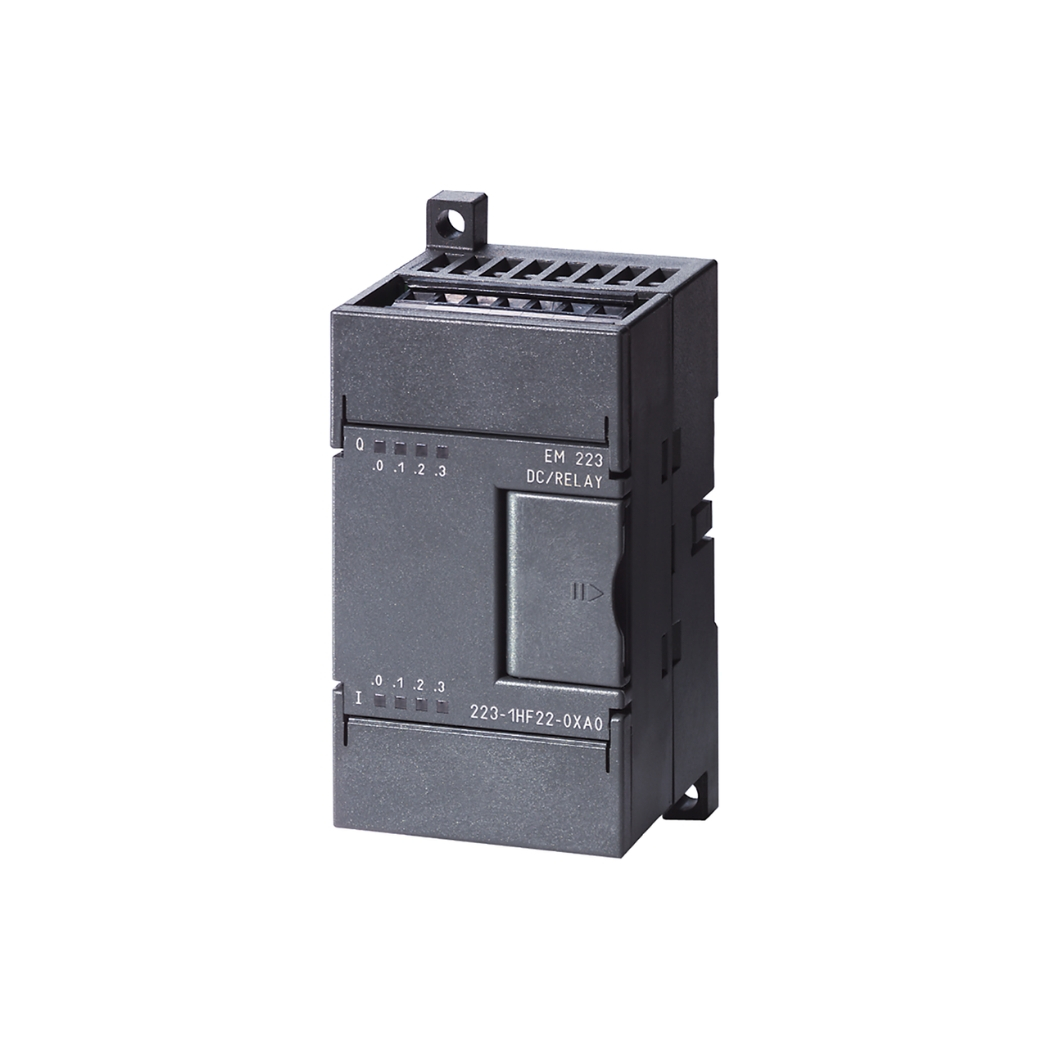

1. Cấu Tạo Sản Phẩm 6ES7223-1HF22-0XA0

6ES7223-1HF22-0XA0 được thiết kế với cấu trúc khoa học, tối ưu hóa cho việc lắp đặt và sử dụng:

Đèn LED báo trạng thái:

• Đèn LED nguồn (PWR): Báo hiệu trạng thái cấp nguồn cho mô-đun.
• Đèn LED trạng thái đầu vào (DI): Hiển thị trạng thái của từng đầu vào số (ON/OFF).
• Đèn LED trạng thái đầu ra (DO): Hiển thị trạng thái của từng đầu ra số (ON/OFF).
• Đèn LED lỗi (SF): Báo hiệu khi có lỗi xảy ra trong quá trình hoạt động.

Cổng kết nối:

• Cổng kết nối đầu vào (DI): Dùng để kết nối với các cảm biến, công tắc, nút nhấn…
• Cổng kết nối đầu ra (DO): Dùng để kết nối với các thiết bị chấp hành như đèn báo, còi báo, van điện từ…
• Cổng kết nối mở rộng (Expansion Port): Dùng để kết nối với các mô-đun mở rộng khác trong hệ thống S7-200.

Vỏ bảo vệ:

• Vỏ nhựa cứng cáp, chắc chắn, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Thiết kế dạng khối, dễ dàng lắp đặt trên DIN rail trong tủ điện.

Mạch điện tử:

Bao gồm các linh kiện điện tử chất lượng cao, đảm bảo độ tin cậy và tuổi thọ của sản phẩm.

Sử dụng công nghệ cách ly quang, giúp bảo vệ hệ thống khỏi các sự cố về điện.

• Vi xử lý: Điều khiển hoạt động của mô-đun, xử lý tín hiệu đầu vào/ra.
• Bộ nhớ: Lưu trữ chương trình và dữ liệu.
• Mạch giao tiếp: Giao tiếp với CPU của PLC S7-200.
• Mạch bảo vệ: Bảo vệ mô-đun khỏi quá áp, quá dòng, ngắn mạch.

2. Các Tính Năng Chính Của Sản Phẩm 6ES7223-1HF22-0XA0

6ES7223-1HF22-0XA0 nổi bật với những tính năng sau:

• Mở rộng linh hoạt: Bổ sung 4 đầu vào số và 4 đầu ra số rơ-le cho hệ thống PLC S7-200, giúp bạn dễ dàng kết nối với nhiều thiết bị ngoại vi hơn.
• Độ tin cậy cao: Sử dụng linh kiện chất lượng cao, công nghệ cách ly quang, đảm bảo hoạt động ổn định, chính xác trong môi trường công nghiệp.
• Dễ dàng lắp đặt: Thiết kế nhỏ gọn, lắp đặt trên DIN rail, tiết kiệm không gian trong tủ điện.
• Tiết kiệm chi phí: Giá thành hợp lý, giảm thiểu chi phí đầu tư cho hệ thống.
• Tương thích hoàn toàn: Tương thích với tất cả các CPU của dòng PLC S7-200.
• Dễ dàng lập trình: Sử dụng phần mềm STEP 7-Micro/WIN quen thuộc để cấu hình và lập trình.
• Bảo vệ an toàn: Tích hợp các tính năng bảo vệ quá áp, quá dòng, ngắn mạch, đảm bảo an toàn cho hệ thống và người vận hành.
• Đèn LED báo trạng thái rõ ràng: Giúp dễ dàng theo dõi trạng thái hoạt động của mô-đun và nhanh chóng phát hiện lỗi nếu có.
• Tuổi thọ cao: Thiết kế và sản xuất theo tiêu chuẩn chất lượng cao của Siemens, đảm bảo độ bền và tuổi thọ lâu dài.

3. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Để kết nối 6ES7223-1HF22-0XA0 với phần mềm STEP 7-Micro/WIN, bạn thực hiện theo các bước sau:

Chuẩn bị:

• PLC S7-200 (CPU).
• Mô-đun 6ES7223-1HF22-0XA0.
• Cáp lập trình PPI hoặc cáp Ethernet (tùy thuộc vào loại CPU).
• Phần mềm STEP 7-Micro/WIN đã được cài đặt trên máy tính.

Kết nối phần cứng:

• Lắp đặt mô-đun 6ES7223-1HF22-0XA0 vào vị trí thích hợp trên thanh DIN rail trong tủ điện.
• Kết nối mô-đun với CPU của PLC S7-200 thông qua cổng kết nối mở rộng.
• Kết nối cáp lập trình từ máy tính đến cổng lập trình trên CPU.

Kết nối phần mềm:

• Mở phần mềm STEP 7-Micro/WIN.
• Tạo một project mới hoặc mở project đã có.
• Chọn loại CPU phù hợp với CPU bạn đang sử dụng.
• Trong cửa sổ “System Block”, cấu hình địa chỉ I/O cho mô-đun 6ES7223-1HF22-0XA0.
• Lưu cấu hình và download xuống PLC.

Lưu ý:

• Địa chỉ I/O của mô-đun 6ES7223-1HF22-0XA0 phụ thuộc vào vị trí lắp đặt của mô-đun trên thanh DIN rail và cấu hình trong “System Block”.
• Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết về cách cấu hình địa chỉ I/O.

4. Khắc Phục Một Số Lỗi Thường Gặp

Trong quá trình sử dụng 6ES7223-1HF22-0XA0, bạn có thể gặp một số lỗi sau:

Đèn SF (System Fault) sáng:

• Kiểm tra nguồn cấp cho mô-đun.
• Kiểm tra kết nối giữa mô-đun và CPU.
• Kiểm tra xem có lỗi trong chương trình không.

Đầu vào/ra không hoạt động:

• Kiểm tra kết nối dây dẫn.
• Kiểm tra xem đầu vào/ra đã được cấu hình đúng địa chỉ chưa.
• Kiểm tra xem các thiết bị ngoại vi có hoạt động bình thường không.

Lỗi giao tiếp với phần mềm:

• Kiểm tra cáp lập trình.
• Kiểm tra cài đặt cổng COM trên máy tính.
• Kiểm tra phiên bản phần mềm STEP 7-Micro/WIN.

Nếu bạn đã kiểm tra tất cả các bước trên mà vẫn không khắc phục được lỗi, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được trợ giúp.

5. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn

Bạn đã sẵn sàng nâng cấp hệ thống điều khiển của mình với 6ES7223-1HF22-0XA0?

Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp sản phẩm 6ES7223-1HF22-0XA0 chính hãng Siemens, đảm bảo chất lượng và nguồn gốc xuất xứ.
• Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
• Dịch vụ tận tâm: Đội ngũ nhân viên giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng tư vấn, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp và giải đáp mọi thắc mắc.
• Hỗ trợ kỹ thuật chuyên nghiệp: thanhthienphu.vn cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, giúp khách hàng khắc phục sự cố nhanh chóng và hiệu quả.
• Giao hàng nhanh chóng: thanhthienphu.vn giao hàng toàn quốc, đảm bảo sản phẩm đến tay khách hàng trong thời gian sớm nhất.
• Đa dạng hình thức thanh toán: thanhthienphu.vn hỗ trợ nhiều hình thức thanh toán linh hoạt, tiện lợi cho khách hàng.
• Chính sách bảo hành uy tín: thanhthienphu.vn áp dụng chính sách bảo hành chính hãng, đảm bảo quyền lợi của khách hàng.

Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.
