Giảm giá trực tiếp trên đơn hàng 6ES7216-2BD23-0XB0 S7-200 CPU226 AC/DC/RLY Giải pháp tự động hóa tối ưu cho hệ thống điều khiển của bạn, nâng tầm hiệu suất và mở ra kỷ nguyên sản xuất thông minh. thanhthienphu.vn đồng hành cùng bạn kiến tạo tương lai.
Bộ điều khiển logic khả trình (PLC) này, trái tim của mọi hệ thống tự động hóa, mang đến sức mạnh vượt trội, độ tin cậy tuyệt đối và khả năng lập trình linh hoạt.
Sản phẩm chủ lực từ Siemens, bộ xử lý trung tâm này là sự lựa chọn hoàn hảo để nâng cấp, cải tiến dây chuyền sản xuất, máy móc thiết bị, hướng tới sự hiệu quả và bền vững.

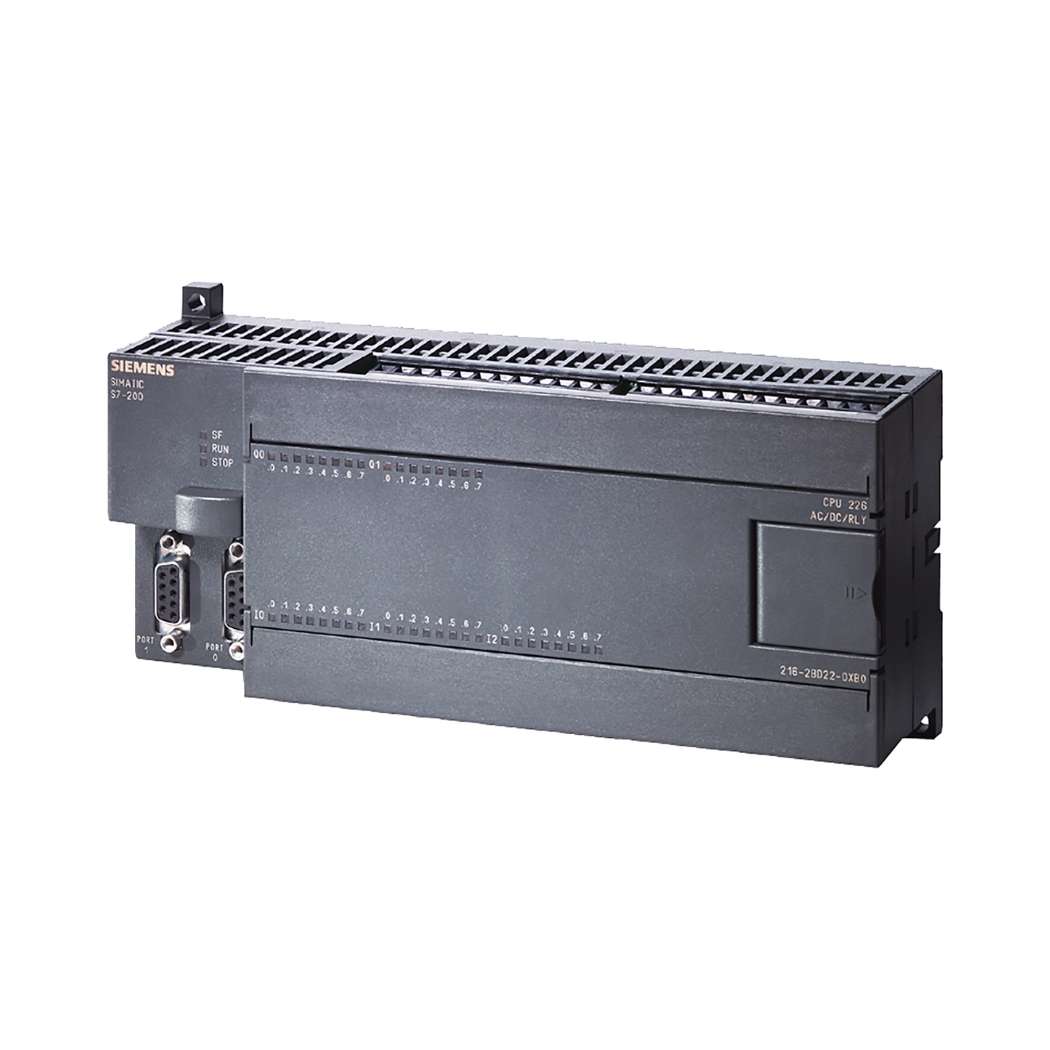

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7216-2BD23-0XB0
| Đặc Điểm Kỹ Thuật | Mô Tả Chi Tiết |
|---|---|
| Mã sản phẩm | 6ES7216-2BD23-0XB0 |
| Dòng sản phẩm | S7-200 |
| Loại CPU | CPU226 |
| Nguồn cấp | AC/DC/RLY (Điện áp xoay chiều/điện áp một chiều/Rơ le) |
| Điện áp hoạt động | 85-264 VAC (47-63 Hz) hoặc 20.4-28.8 VDC |
| Bộ nhớ chương trình | 24KB |
| Bộ nhớ dữ liệu | 10KB |
| Số lượng đầu vào/ra số (Digital I/O) | 24 đầu vào số (24 VDC) / 16 đầu ra số (Rơ le) |
| Số lượng đầu vào/ra tương tự (Analog I/O) | Hỗ trợ mở rộng bằng các module mở rộng (tùy chọn) |
| Cổng truyền thông | 2 cổng RS485 (hỗ trợ giao thức PPI, MPI, Modbus RTU) |
| Đồng hồ thời gian thực | Có |
| Hỗ trợ thẻ nhớ | Có (MMC Card) |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Kích thước | 196 x 80 x 62 mm (Rộng x Cao x Sâu) |
| Trọng lượng | 0.5 kg |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng chỉ | CE, UL, cULus |
| Giá Tham Khảo | Liên hệ thanhthienphu.vn qua hotline 08.12.77.88.99 |
2. Cấu Tạo Sản Phẩm 6ES7216-2BD23-0XB0
Sản phẩm này được thiết kế tỉ mỉ với các thành phần chính sau đây, mỗi thành phần đều đóng một vai trò quan trọng trong việc đảm bảo hiệu suất và độ tin cậy:
- Bộ xử lý trung tâm (CPU): “Bộ não” của PLC, thực hiện các lệnh chương trình, xử lý dữ liệu và điều khiển hoạt động của toàn hệ thống. CPU226 có tốc độ xử lý nhanh, đảm bảo đáp ứng các yêu cầu điều khiển thời gian thực.
- Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu quá trình, các biến trung gian). Bộ nhớ lớn cho phép lưu trữ các chương trình phức tạp và lượng lớn dữ liệu.
- Các đầu vào/ra số (Digital I/O): Giao tiếp với các thiết bị ngoại vi như cảm biến (đầu vào) và cơ cấu chấp hành như van, động cơ (đầu ra). 24 đầu vào số và 16 đầu ra rơ le cung cấp khả năng kết nối đa dạng.
- Đầu vào/ra tương tự (Analog I/O) Các mô-đun mở rộng cung cấp khả năng kết nối thêm các thiết bị đo lường và điều khiển như biến tần.
- Cổng truyền thông: 2 cổng RS485 hỗ trợ các giao thức truyền thông phổ biến (PPI, MPI, Modbus RTU), cho phép PLC giao tiếp với các thiết bị khác như máy tính, màn hình HMI, các PLC khác trong mạng.
- Đồng hồ thời gian thực (RTC): Cung cấp thời gian thực cho các ứng dụng yêu cầu đồng bộ thời gian, lập lịch hoạt động.
- Khối nguồn: Cung cấp nguồn điện ổn định cho PLC hoạt động. CPU226 hỗ trợ cả nguồn AC và DC, tăng tính linh hoạt trong lắp đặt.
- Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường như bụi bẩn, độ ẩm.
3. Các Tính Năng Chính Của 6ES7216-2BD23-0XB0
- Hiệu suất cao: Tốc độ xử lý nhanh, khả năng đáp ứng thời gian thực, phù hợp cho các ứng dụng điều khiển đòi hỏi độ chính xác và tốc độ.
- Khả năng mở rộng: Hỗ trợ các module mở rộng I/O, cho phép tăng số lượng đầu vào/ra, đáp ứng nhu cầu của các hệ thống lớn hơn.
- Lập trình linh hoạt: Hỗ trợ nhiều ngôn ngữ lập trình như LAD, FBD, STL, dễ dàng sử dụng và tùy biến theo yêu cầu ứng dụng.
- Truyền thông đa dạng: Hỗ trợ nhiều giao thức truyền thông, dễ dàng tích hợp vào các hệ thống mạng hiện có.
- Độ tin cậy cao: Thiết kế chắc chắn, linh kiện chất lượng cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- An toàn: Tuân thủ các tiêu chuẩn an toàn quốc tế, đảm bảo an toàn cho người vận hành và thiết bị.
- Độ bền: CPU226 được thiết kế để có tuổi thọ cao, giảm thiểu chi phí bảo trì và thay thế.
- Dễ dàng bảo trì: Thiết kế module, dễ dàng tháo lắp và thay thế khi cần thiết.
4. Hướng Dẫn Kết Nối 6ES7216-2BD23-0XB0 Với Phần Mềm
Chuẩn bị:
- PLC S7-200 CPU226 (6ES7216-2BD23-0XB0).
- Máy tính cài đặt phần mềm STEP 7-Micro/WIN (phiên bản tương thích).
- Cáp lập trình PPI (PC/PPI cable) hoặc cáp Ethernet (nếu sử dụng cổng Profinet).
- Nguồn cấp cho PLC.
Kết nối phần cứng:
- Kết nối cáp lập trình từ cổng COM của máy tính đến cổng RS485 của PLC (sử dụng cáp PPI).
- Cấp nguồn cho PLC.
Cài đặt phần mềm STEP 7-Micro/WIN:
Cài đặt phần mềm theo hướng dẫn của nhà sản xuất.
Thiết lập cấu hình kết nối:
- Mở phần mềm STEP 7-Micro/WIN.
- Vào “Options” -> “Set PG/PC Interface”.
- Chọn loại giao tiếp (PC Adapter (PPI) hoặc TCP/IP nếu sử dụng Ethernet).
- Chọn cổng COM tương ứng (nếu sử dụng PPI).
- Chọn tốc độ truyền (baud rate) phù hợp.
Thiết lập kết nối với PLC:
- Tạo một project mới trong STEP 7-Micro/WIN.
- Chọn loại CPU là CPU226.
- Click vào biểu tượng “Communication” để thiết lập kết nối.
- Phần mềm sẽ tự động tìm kiếm PLC. Nếu không tìm thấy, kiểm tra lại cấu hình kết nối và cáp lập trình.
- Khi kết nối thành công, bạn có thể tải chương trình xuống PLC, giám sát trạng thái hoạt động, và thực hiện các thao tác lập trình khác.
5. Cách Lập Trình 6ES7216-2BD23-0XB0
S7-200 CPU226 hỗ trợ các ngôn ngữ lập trình sau:
- LAD (Ladder Diagram): Ngôn ngữ lập trình dạng sơ đồ hình thang, trực quan, dễ hiểu, phù hợp cho những người quen thuộc với sơ đồ mạch điện.
- FBD (Function Block Diagram): Ngôn ngữ lập trình dạng khối chức năng, cho phép kết nối các khối chức năng có sẵn để tạo thành chương trình điều khiển.
- STL (Statement List): Ngôn ngữ lập trình dạng danh sách lệnh, mạnh mẽ, linh hoạt, cho phép tối ưu hóa mã chương trình.
Quy trình lập trình cơ bản:
Xác định yêu cầu điều khiển: Phân tích rõ ràng các yêu cầu của hệ thống, các đầu vào, đầu ra, các logic điều khiển cần thiết.
Thiết kế chương trình: Lựa chọn ngôn ngữ lập trình phù hợp, vẽ sơ đồ hoặc viết mã chương trình theo yêu cầu.
Lập trình trong STEP 7-Micro/WIN:
- Tạo các khối chương trình (OB, FC, FB).
- Viết mã chương trình trong các khối.
- Khai báo các biến, các đầu vào/ra.
- Sử dụng các lệnh, hàm có sẵn trong thư viện của phần mềm.
Biên dịch chương trình: Kiểm tra lỗi cú pháp và logic.
Tải chương trình xuống PLC: Kết nối máy tính với PLC, tải chương trình đã biên dịch xuống bộ nhớ của PLC.
Kiểm tra và chạy thử: Giám sát hoạt động của PLC, kiểm tra xem chương trình có hoạt động đúng theo yêu cầu hay không. Điều chỉnh và sửa lỗi (nếu có).
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7216-2BD23-0XB0
| Lỗi | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|
| PLC không lên nguồn | Mất nguồn, cầu chì bị đứt, nguồn cấp không đúng. | Kiểm tra nguồn cấp, cầu chì, đảm bảo điện áp đúng thông số kỹ thuật. |
| Đèn LED báo lỗi (SF) sáng đỏ | Lỗi phần cứng, lỗi chương trình, lỗi truyền thông. | Kiểm tra các kết nối, cáp, module mở rộng. Kiểm tra chương trình, tìm và sửa lỗi logic. |
| Không kết nối được với máy tính | Cáp lập trình hỏng, cấu hình kết nối sai, driver chưa cài đặt. | Kiểm tra cáp, cấu hình kết nối, cài đặt driver đúng cho cáp lập trình. |
| Chương trình không chạy | Lỗi logic, sai địa chỉ I/O, PLC đang ở chế độ STOP. | Kiểm tra logic chương trình, địa chỉ I/O, chuyển PLC sang chế độ RUN. |
| Đầu ra không hoạt động | Dây kết nối lỏng, hỏng, đầu ra bị quá tải, rơ le bị hỏng. | Kiểm tra dây kết nối, tải đầu ra, thay thế rơ le (nếu cần). |
| Truyền thông lỗi | Cấu hình truyền thông sai, địa chỉ thiết bị không đúng. | Kiểm tra cấu hình truyền thông (baud rate, parity, stop bits), địa chỉ thiết bị, đảm bảo các thiết bị sử dụng cùng giao thức truyền thông. |
| Lỗi thẻ nhớ | Thẻ nhớ không tương thích, bị lỗi | Thử format lại thẻ nhớ. Thay thẻ nhớ mới |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Bạn đang ấp ủ một dự án tự động hóa đầy tiềm năng? Bạn mong muốn nâng cấp hệ thống hiện tại để đạt hiệu suất vượt trội? Đừng ngần ngại, hãy để thanhthienphu.vn đồng hành cùng bạn trên hành trình chinh phục những mục tiêu đó!
Với đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về các giải pháp tự động hóa công nghiệp, thanhthienphu.vn tự tin mang đến cho bạn:
- Tư vấn chuyên nghiệp: Lắng nghe, thấu hiểu nhu cầu của bạn và đưa ra giải pháp phù hợp nhất, tối ưu hóa chi phí và hiệu quả đầu tư.
- Sản phẩm chính hãng: Cung cấp 6ES7216-2BD23-0XB0 S7-200 CPU226 AC/DC/RLY và các thiết bị tự động hóa khác từ Siemens, đảm bảo chất lượng, độ tin cậy và chế độ bảo hành chính hãng.
- Hỗ trợ kỹ thuật tận tâm: Sẵn sàng giải đáp mọi thắc mắc, hỗ trợ cài đặt, lập trình và khắc phục sự cố trong suốt quá trình sử dụng.
- Dịch vụ hậu mãi chu đáo: Cam kết mang đến cho bạn trải nghiệm mua hàng tốt nhất, với các chính sách bảo hành, bảo trì, đổi trả linh hoạt.
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
