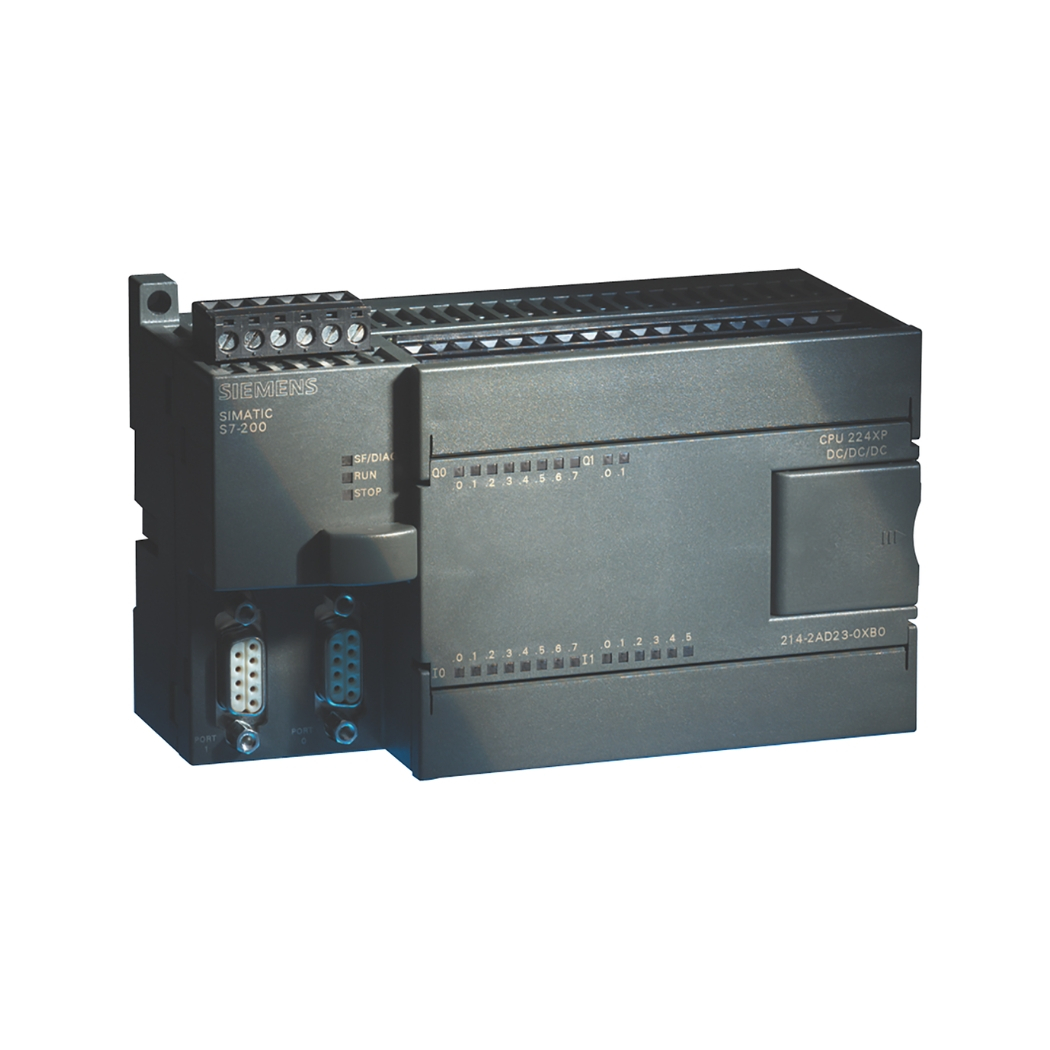

6ES7214-2AD23-0XB8 CPU 224XP DC-DC-DC S7-200

6ES7214-2AD23-0XB8 CPU 224XP DC-DC-DC S7-200 là bộ lập trình logic mạnh mẽ, mang đến giải pháp tự động hóa tuyệt vời cho các ứng dụng công nghiệp vừa và nhỏ. Với thiết kế hiện đại và khả năng xử lý vượt trội, sản phẩm hứa hẹn nâng cao năng suất, tối ưu hóa chi phí và mang lại lợi ích vượt bậc cho doanh nghiệp, dễ dàng tìm thấy tại thanhthienphu.vn

Đến với thanhthienphu.vn, bạn sẽ tìm thấy sản phẩm chính hãng, chất lượng cùng dịch vụ hỗ trợ tận tâm, giúp bạn kiến tạo những dây chuyền sản xuất thông minh, hiệu quả, và an toàn, thiết bị tự động hóa, bộ xử lý trung tâm.

1. Thông tin chi tiết về sản phẩm 6ES7214-2AD23-0XB8

Sản phẩm này là một thành viên ưu tú trong gia đình S7-200 lừng danh, được thiết kế để đáp ứng các yêu cầu khắt khe của ngành tự động hóa. Bạn đang tìm kiếm một giải pháp điều khiển logic lập trình mạnh mẽ, linh hoạt và bền bỉ cho hệ thống máy móc của mình, thiết bị này chính là mảnh ghép hoàn hảo mà bạn đang thiếu.

Sản phẩm có nguồn gốc xuất xứ rõ ràng, được kiểm định chất lượng nghiêm ngặt, đảm bảo hoạt động ổn định và chính xác trong các môi trường công nghiệp khác nhau. Lựa chọn sản phẩm này, bạn đang đầu tư vào sự phát triển bền vững và thịnh vượng của doanh nghiệp mình, hãy cùng thanhthienphu.vn khám phá chi tiết về sản phẩm trong bảng dưới đây.

2. Cấu tạo chi tiết của sản phẩm 6ES7214-2AD23-0XB8

Sản phẩm này được xây dựng dựa trên triết lý thiết kế thông minh, hướng đến sự tiện dụng và hiệu quả tối đa. Mỗi bộ phận đều được chăm chút tỉ mỉ, đảm bảo sự phối hợp nhịp nhàng và bền bỉ, đem lại cho người sử dụng sự an tâm và hài lòng tuyệt đối. Vỏ ngoài được làm từ chất liệu nhựa cao cấp, có khả năng chống va đập, chống cháy, bảo vệ an toàn cho các linh kiện bên trong.

Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt, dễ dàng tích hợp vào các hệ thống tủ điện. Kỹ sư sẽ đánh giá cao thiết kế trực quan với các đầu nối, cổng kết nối và đèn LED hiển thị trạng thái rõ ràng, giúp việc cài đặt, vận hành và bảo trì trở nên thuận tiện hơn bao giờ hết, hãy cùng thanhthienphu.vn khám phá cấu tạo chi tiết bên dưới.

Khối xử lý trung tâm (CPU): Là bộ não của thiết bị, chịu trách nhiệm xử lý tất cả các tác vụ logic và điều khiển, đảm bảo hệ thống vận hành trơn tru và chính xác.

Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu vận hành), cung cấp không gian lưu trữ rộng lớn cho các ứng dụng phức tạp.

Khối đầu vào/ra (I/O):

• Đầu vào số (DI): Tiếp nhận tín hiệu từ các cảm biến, công tắc, nút nhấn, cho phép thiết bị nhận biết trạng thái của các thiết bị ngoại vi.
• Đầu ra số (DO): Điều khiển các thiết bị như rơ le, đèn báo, van điện từ, biến tần, giúp thiết bị thực thi các mệnh lệnh đã được lập trình.
• Đầu vào tương tự (AI): Chuyển đổi tín hiệu tương tự từ các cảm biến nhiệt độ, áp suất, lưu lượng thành tín hiệu số để CPU xử lý, mang lại khả năng giám sát chính xác các thông số vật lý.
• Đầu ra tương tự (AO): Chuyển đổi tín hiệu số thành tín hiệu tương tự để điều khiển các thiết bị như van điều khiển, bộ điều tốc, mở ra khả năng điều khiển tinh vi hơn.

Cổng truyền thông: 2 cổng RS485 tích hợp hỗ trợ nhiều giao thức truyền thông phổ biến như PPI, MPI, USS, Modbus RTU, tạo điều kiện thuận lợi cho việc kết nối với các thiết bị khác như màn hình HMI, máy tính, biến tần, các PLC khác trong mạng lưới tự động hóa.

Khối nguồn: Cung cấp nguồn điện ổn định 24V DC cho toàn bộ thiết bị, đảm bảo thiết bị hoạt động liên tục và tin cậy.

Khe cắm thẻ nhớ: Hỗ trợ thẻ nhớ Micro Memory Card (MMC) để mở rộng bộ nhớ chương trình, lưu trữ dữ liệu và sao lưu dự phòng, tăng cường tính linh hoạt và an toàn cho hệ thống.

3. Các tính năng chính của sản phẩm 6ES7214-2AD23-0XB8

Sản phẩm này không chỉ là một thiết bị điều khiển thông thường mà còn là một trợ thủ đắc lực, giúp các kỹ sư và nhà quản lý hiện thực hóa các ý tưởng tự động hóa phức tạp nhất. Với những tính năng vượt trội, sản phẩm mở ra một kỷ nguyên mới cho ngành công nghiệp, nơi mà hiệu suất, độ chính xác và tính linh hoạt được đẩy lên tầm cao mới.

Một nghiên cứu của Viện Tiêu chuẩn Đo lường Chất lượng Việt Nam (2023) cho thấy, việc ứng dụng PLC vào hệ thống sản xuất giúp doanh nghiệp tăng năng suất lên đến 30% và giảm chi phí vận hành 20%. Đây là con số ấn tượng, khẳng định vai trò quan trọng của PLC trong thời đại công nghiệp 4.0, hãy cùng thanhthienphu.vn khám phá chi tiết các tính năng nổi bật của sản phẩm.

• Hiệu suất xử lý mạnh mẽ: Với tốc độ xử lý lệnh chỉ 0.22 µs/lệnh, sản phẩm này dễ dàng xử lý các tác vụ điều khiển phức tạp, đáp ứng yêu cầu khắt khe của các ứng dụng đòi hỏi tốc độ cao và độ chính xác tuyệt đối.
• Khả năng lập trình linh hoạt: Hỗ trợ nhiều ngôn ngữ lập trình như LAD, FBD, STL, cho phép người dùng lựa chọn phương pháp lập trình phù hợp với trình độ và yêu cầu ứng dụng, từ đó tối ưu hóa quá trình phát triển chương trình.
• Giao tiếp mạng đa dạng: Khả năng giao tiếp qua 2 cổng RS485 với nhiều giao thức truyền thông khác nhau, giúp thiết bị dễ dàng kết nối và trao đổi dữ liệu với các thiết bị khác trong hệ thống mạng, tạo nên một hệ thống tự động hóa toàn diện và liên kết chặt chẽ.
• Tích hợp bộ đếm tốc độ cao (HSC): Hỗ trợ nhiều bộ đếm tốc độ cao, cho phép giám sát và điều khiển chính xác các ứng dụng liên quan đến tốc độ động cơ, lưu lượng, tần số, mang lại khả năng kiểm soát chính xác và hiệu quả.
• Chức năng điều khiển PID: Tích hợp sẵn các hàm PID, giúp điều khiển chính xác các quá trình có quán tính lớn như nhiệt độ, áp suất, lưu lượng, đem lại sự ổn định và chính xác cho hệ thống.
• Đồng hồ thời gian thực (RTC): Cung cấp thông tin thời gian thực cho các ứng dụng yêu cầu đồng bộ thời gian, lập lịch hoạt động, ghi nhật ký sự kiện, giúp quản lý hệ thống hiệu quả hơn.
• Bảo mật chương trình: Hỗ trợ nhiều cấp độ bảo mật, bảo vệ chương trình điều khiển khỏi những truy cập trái phép, đảm bảo an toàn và toàn vẹn cho hệ thống.
• Mở rộng linh hoạt: Hỗ trợ các mô-đun mở rộng, cho phép người dùng dễ dàng mở rộng số lượng I/O, thêm các chức năng đặc biệt, đáp ứng nhu cầu phát triển trong tương lai, mang lại khả năng tùy biến cao cho hệ thống.

4. Hướng dẫn kết nối sản phẩm 6ES7214-2AD23-0XB8

Để khai thác tối đa tiềm năng của sản phẩm, việc kết nối với phần mềm lập trình là bước đầu tiên và quan trọng nhất. Phần mềm STEP 7-Micro/WIN cung cấp một môi trường lập trình trực quan, thân thiện, giúp người dùng dễ dàng tạo, chỉnh sửa, gỡ lỗi và nạp chương trình vào thiết bị. Thanh Thiên Phú sẽ hướng dẫn bạn từng bước kết nối thiết bị với phần mềm, đảm bảo quá trình diễn ra suôn sẻ và chính xác.

Bước 1: Chuẩn bị

• Máy tính cài đặt phần mềm STEP 7-Micro/WIN (phiên bản V4.0 SP9 trở lên).
• Cáp lập trình PPI Multi-Master USB Cable hoặc cáp PC Adapter USB A2.
• Bộ lập trình 6ES7214-2AD23-0XB8.
• Nguồn cấp 24V DC.

Bước 2: Kết nối phần cứng

• Cấp nguồn 24V DC cho 6ES7214-2AD23-0XB8.
• Kết nối cáp lập trình từ cổng USB của máy tính đến cổng RS485 của 6ES7214-2AD23-0XB8 (sử dụng cổng bất kỳ trong 2 cổng).

Bước 3: Cài đặt driver cáp lập trình (nếu cần)

• Nếu sử dụng cáp PC Adapter USB A2, driver thường được tự động cài đặt khi kết nối cáp với máy tính.
• Nếu sử dụng cáp PPI Multi-Master USB Cable, bạn cần cài đặt driver đi kèm với cáp.

Bước 4: Cấu hình kết nối trong STEP 7-Micro/WIN

• Mở phần mềm STEP 7-Micro/WIN.
• Vào Options -> Set PG/PC Interface.
• Chọn loại cáp lập trình đang sử dụng (PC Adapter USB A2 hoặc PPI Multi-Master USB Cable).
• Chọn cổng COM tương ứng với cáp lập trình.
• Chọn tốc độ truyền thông (thường là 9.6 kbps, 19.2 kbps hoặc 187.5 kbps).
• Nhấn OK.

Bước 5: Thiết lập kết nối với PLC

• Trong cửa sổ Project Tree, nhấn đúp vào Communications.
• Nhấn nút Double Click to Update để phần mềm tự động tìm kiếm PLC.
• Khi PLC được tìm thấy, chọn PLC và nhấn OK.

5. Cách lập trình sản phẩm 6ES7214-2AD23-0XB8

Sau khi kết nối thành công, bạn đã sẵn sàng bước vào thế giới lập trình đầy thú vị. Sản phẩm này hỗ trợ các ngôn ngữ lập trình LAD, FBD và STL, cho phép bạn thỏa sức sáng tạo và xây dựng các chương trình điều khiển theo ý muốn. Thanh Thiên Phú sẽ đồng hành cùng bạn trong quá trình lập trình, cung cấp các hướng dẫn chi tiết và dễ hiểu, giúp bạn nhanh chóng làm chủ thiết bị và hiện thực hóa các ý tưởng tự động hóa của mình. Dưới đây là hướng dẫn cơ bản để bạn bắt đầu:

Bước 1: Tạo Project mới

• Mở phần mềm STEP 7-Micro/WIN.
• Vào File -> New.
• Đặt tên cho Project và chọn thư mục lưu trữ.
• Chọn loại CPU là CPU 224XP.
• Nhấn OK.

Bước 2: Viết chương trình

• Trong cửa sổ Project Tree, nhấn đúp vào Program Block -> OB1 (Organization Block 1).
• Sử dụng các thanh công cụ để chèn các lệnh, hàm, khối chức năng vào chương trình.
• Lựa chọn ngôn ngữ lập trình phù hợp (LAD, FBD hoặc STL).

Ví dụ: Viết chương trình điều khiển động cơ chạy/dừng bằng nút nhấn Start/Stop:

Network 1:

Tiếp điểm thường mở I0.0 (địa chỉ nút Start) nối tiếp với cuộn dây Q0.0 (địa chỉ đầu ra điều khiển động cơ).

Network 2:

Tiếp điểm thường đóng I0.1 (địa chỉ nút Stop) nối tiếp với cuộn dây reset Q0.0.

Bước 3: Lưu chương trình

Vào File -> Save để lưu chương trình.

Bước 4: Nạp chương trình xuống PLC

• Nhấn vào biểu tượng Download trên thanh công cụ.
• Chọn các khối chương trình cần nạp (thường là OB1, SBs, DBs).
• Nhấn Download.

Bước 5: Chuyển PLC sang chế độ RUN

Nhấn vào biểu tượng RUN trên thanh công cụ hoặc gạt công tắc trên PLC sang vị trí RUN.

Bước 6: Giám sát chương trình

Nhấn vào biểu tượng Program Status trên thanh công cụ để giám sát trạng thái hoạt động của chương trình.

6. Khắc phục một số lỗi thường gặp trên sản phẩm 6ES7214-2AD23-0XB8

Trong quá trình vận hành, đôi khi bạn có thể gặp phải một số sự cố ngoài ý muốn. Đừng lo lắng, Thanh Thiên Phú luôn sẵn sàng hỗ trợ bạn giải quyết các vấn đề một cách nhanh chóng và hiệu quả nhất. Với đội ngũ kỹ thuật viên giàu kinh nghiệm và kiến thức chuyên sâu, chúng tôi cam kết mang đến cho bạn sự hỗ trợ tận tâm và chuyên nghiệp.

Dưới đây là một số lỗi thường gặp và cách khắc phục. Theo thống kê của Hiệp hội Tự động hóa Việt Nam (VAA) năm 2023, hơn 80% sự cố trong hệ thống tự động hóa có thể được giải quyết bằng cách kiểm tra và xử lý các lỗi cơ bản như kết nối lỏng lẻo, cấu hình sai hoặc lỗi chương trình đơn giản.
