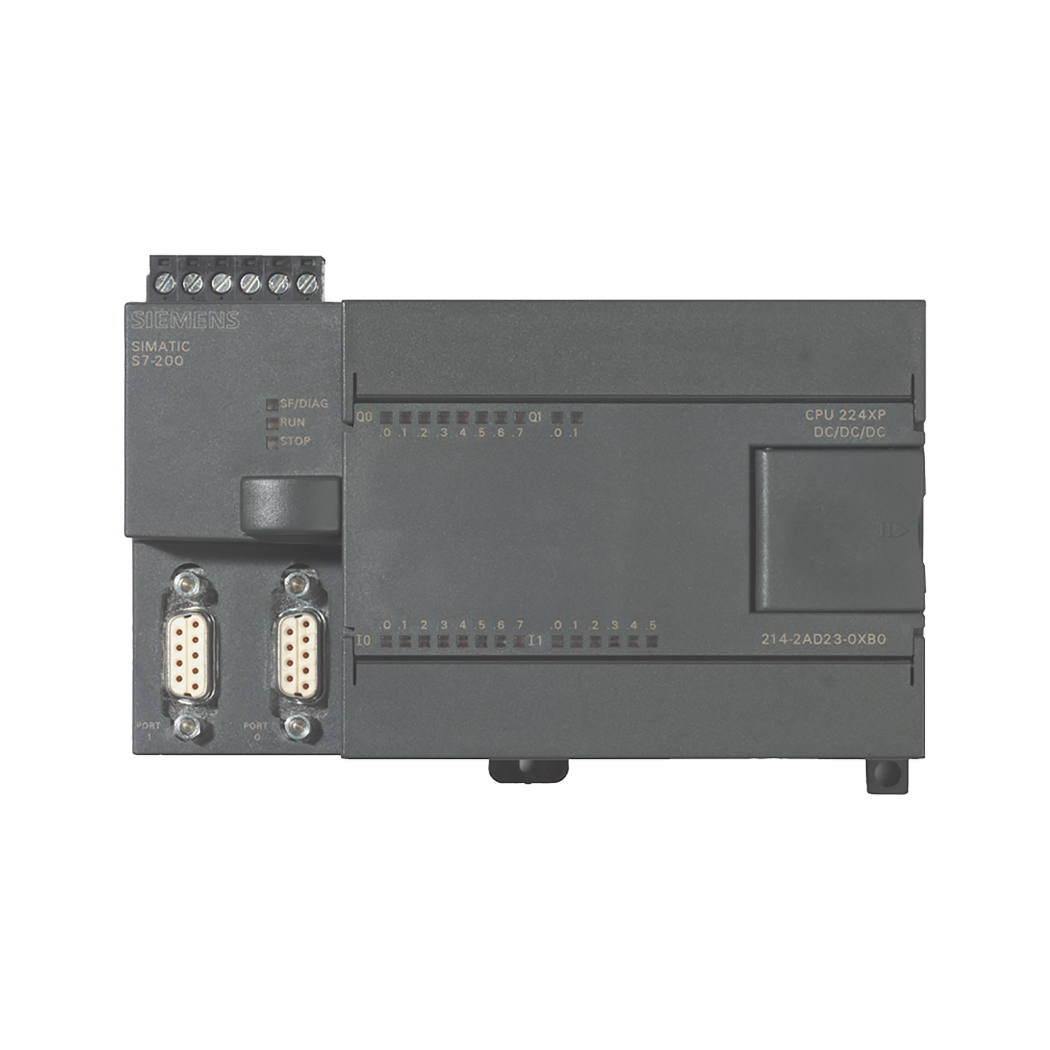

6ES7214-2AD23-0XB0 CPU 224XP DC/DC/DC S7-200

6ES7214-2AD23-0XB0 CPU 224XP DC/DC/DC S7-200, bộ điều khiển logic lập trình cỡ nhỏ gọn, mang đến giải pháp tự động hóa mạnh mẽ, linh hoạt và tiết kiệm chi phí cho các ứng dụng công nghiệp đa dạng, là lựa chọn hoàn hảo để nâng tầm hệ thống điều khiển của bạn.

Thanhthienphu.vn tự hào cung cấp bộ xử lý trung tâm này, cùng với dịch vụ tư vấn chuyên nghiệp, giúp bạn tối ưu hóa hiệu suất và đạt được thành công trong sản xuất.

1. Giới thiệu tổng quan về 6ES7214-2AD23-0XB0

6ES7214-2AD23-0XB0 CPU 224XP DC/DC/DC S7-200 là một bộ điều khiển logic khả trình (PLC) thuộc dòng SIMATIC S7-200 của Siemens, được thiết kế đặc biệt cho các ứng dụng điều khiển tự động hóa vừa và nhỏ.

Với kích thước nhỏ gọn, hiệu suất cao, khả năng mở rộng linh hoạt và giá cả phải chăng, CPU 224XP là lựa chọn lý tưởng cho các kỹ sư điện, kỹ thuật viên, quản lý kỹ thuật và chủ doanh nghiệp trong nhiều lĩnh vực công nghiệp.

Sản phẩm này được xem như trái tim, bộ não của hệ thống điều khiển, giúp bạn dễ dàng kiểm soát và giám sát các quy trình sản xuất một cách hiệu quả.

2. Thông tin chi tiết về sản phẩm 6ES7214-2AD23-0XB0

3. Cấu tạo sản phẩm 6ES7214-2AD23-0XB0

CPU 224XP được thiết kế với tiêu chí nhỏ gọn, chắc chắn và dễ dàng lắp đặt. Vỏ ngoài làm bằng nhựa cứng cao cấp, chống va đập và chịu được nhiệt độ cao. Bên trong, các linh kiện điện tử được bố trí khoa học, đảm bảo tản nhiệt tốt và hoạt động ổn định.

Mặt trước:

• Các đèn LED trạng thái: Hiển thị trạng thái hoạt động của CPU (RUN, STOP, ERROR), trạng thái của các đầu vào/ra số.
• Các đầu nối: Dùng để kết nối với các thiết bị ngoại vi như cảm biến, nút nhấn, đèn báo, rơ le,…
• Cổng giao tiếp RS485: Dùng để kết nối với máy tính hoặc các thiết bị khác hỗ trợ giao thức truyền thông.

Mặt trên:

• Khe cắm thẻ nhớ: Dùng để mở rộng bộ nhớ chương trình (tùy chọn).
• Công tắc chọn chế độ hoạt động (RUN/STOP/TERM).

Mặt dưới:

Các đầu nối nguồn: Dùng để cấp nguồn cho CPU.

Bên trong

• Vi xử lý: Chip xử lý tốc độ cao, đảm bảo thực hiện các lệnh điều khiển nhanh chóng và chính xác
• Bộ nhớ: Bao gồm bộ nhớ chương trình(lưu trữ chương trình điều khiển do người dùng lập trình) và bộ nhớ dữ liệu(lưu trữ các giá trị, thông số trong quá trình hoạt động)
• Các mạch điện tử: Thực hiện các chức năng xử lý tín hiệu, giao tiếp, điều khiển
• Các linh kiện bảo vệ: Đảm bảo an toàn cho CPU và hệ thống khi có sự cố xảy ra.

4. Các tính năng chính của 6ES7214-2AD23-0XB0

CPU 224XP được tích hợp nhiều tính năng tiên tiến, đáp ứng nhu cầu đa dạng của các ứng dụng điều khiển tự động hóa:

• Xử lý tốc độ cao: Với bộ vi xử lý mạnh mẽ, CPU 224XP có khả năng xử lý các lệnh điều khiển một cách nhanh chóng và chính xác, giúp hệ thống phản ứng kịp thời với các thay đổi.
• Bộ nhớ lớn: Bộ nhớ chương trình và dữ liệu lớn cho phép người dùng lập trình các chương trình điều khiển phức tạp, lưu trữ nhiều dữ liệu và thông số.
• Đầu vào/ra đa dạng: CPU 224XP được trang bị 14 đầu vào số, 10 đầu ra số, 2 đầu vào tương tự và 1 đầu ra tương tự, cho phép kết nối với nhiều loại thiết bị ngoại vi khác nhau.
• Bộ đếm tốc độ cao (HSC): 6 bộ đếm tốc độ cao cho phép đo lường chính xác tốc độ của động cơ, băng tải,…
• Xung ngõ ra (PTO/PWM): 2 kênh xung ngõ ra cho phép điều khiển động cơ bước, động cơ servo, điều chỉnh độ sáng đèn,…
• Giao tiếp linh hoạt: Cổng RS485 hỗ trợ các giao thức truyền thông phổ biến như USS, Modbus RTU, cho phép CPU 224XP giao tiếp với máy tính, màn hình HMI, các PLC khác,…
• Khả năng mở rộng: Hỗ trợ tối đa 7 mô-đun mở rộng, cho phép tăng số lượng đầu vào/ra, thêm các chức năng đặc biệt như giao tiếp mạng, đo nhiệt độ,…
• Đồng hồ thời gian thực (RTC): Cho phép thực hiện các tác vụ theo thời gian thực, lập lịch hoạt động cho hệ thống.
• Dễ dàng lập trình: Phần mềm STEP 7-Micro/WIN trực quan, dễ sử dụng, hỗ trợ nhiều ngôn ngữ lập trình (LAD, FBD, STL).
• Tính năng bảo mật: Hỗ trợ bảo vệ chương trình bằng mật khẩu, ngăn chặn truy cập trái phép.

Nghiên cứu: Theo báo cáo của Siemens, các hệ thống sử dụng PLC S7-200 (bao gồm CPU 224XP) có thể giúp doanh nghiệp tăng năng suất lên đến 20% và giảm chi phí vận hành đến 15%. (Nguồn: Siemens AG, 2023)

5. Hướng dẫn kết nối 6ES7214-2AD23-0XB0

Để lập trình và cấu hình cho CPU 224XP, bạn cần sử dụng phần mềm STEP 7-Micro/WIN của Siemens. Dưới đây là các bước kết nối CPU với phần mềm:

Chuẩn bị:

• Máy tính cài đặt phần mềm STEP 7-Micro/WIN (phiên bản tương thích với CPU 224XP).
• Cáp lập trình PPI (cáp kết nối giữa cổng USB của máy tính và cổng RS485 của CPU).
• CPU 224XP.
• Nguồn cấp 24 VDC.

Kết nối phần cứng:

• Cấp nguồn 24 VDC cho CPU.
• Kết nối cáp lập trình PPI vào cổng USB của máy tính và cổng RS485 của CPU.

Cài đặt driver:

Nếu máy tính chưa nhận diện được cáp lập trình, bạn cần cài đặt driver cho cáp (thường đi kèm với cáp hoặc có thể tải về từ trang web của Siemens).

Mở phần mềm STEP 7-Micro/WIN:

• Khởi động phần mềm STEP 7-Micro/WIN.
• Tạo một dự án mới (New Project).
• Chọn loại CPU là CPU 224XP.

Thiết lập kết nối:

• Trong cửa sổ Project Tree, chọn “Communication”.
• Chọn cổng COM tương ứng với cáp lập trình PPI.
• Thiết lập tốc độ truyền (baud rate) phù hợp (thường là 9600 bps hoặc 19200 bps).
• Nhấn nút “Test Connection” để kiểm tra kết nối. Nếu kết nối thành công, phần mềm sẽ hiển thị thông báo “Connection OK”.

Tải chương trình lên CPU:

• Sau khi kết nối thành công, bạn có thể bắt đầu lập trình.
• Khi hoàn thành chương trình, nhấn nút “Download” để tải chương trình xuống CPU.

Chuyển CPU sang chế độ RUN:

Sau khi tải chương trình, chuyển công tắc trên CPU sang vị trí RUN để bắt đầu chạy chương trình.

6. Cách lập trình 6ES7214-2AD23-0XB0

Phần mềm STEP 7-Micro/WIN cung cấp một môi trường lập trình trực quan và mạnh mẽ, hỗ trợ nhiều ngôn ngữ lập trình khác nhau như LAD (Ladder Logic), FBD (Function Block Diagram) và STL (Statement List). Dưới đây là một ví dụ đơn giản về lập trình điều khiển động cơ bằng LAD:

Ví dụ: Điều khiển động cơ chạy/dừng bằng nút nhấn START/STOP

• Bước 1: Tạo một Network mới trong chương trình LAD.
• Bước 2: Thêm một tiếp điểm thường mở (Normally Open Contact) đại diện cho nút nhấn START, gán địa chỉ I0.0.
• Bước 3: Thêm một tiếp điểm thường đóng (Normally Closed Contact) đại diện cho nút nhấn STOP, gán địa chỉ I0.1.
• Bước 4: Thêm một cuộn dây (Coil) đại diện cho đầu ra điều khiển động cơ, gán địa chỉ Q0.0.
• Bước 5: Kết nối các tiếp điểm và cuộn dây theo sơ đồ logic
• Bước 6: Tải chương trình xuống CPU và kiểm tra hoạt động.

7. Khắc phục một số lỗi thường gặp trên 6ES7214-2AD23-0XB0

Trong quá trình sử dụng, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi đèn SF (System Fault) sáng đỏ:

Nguyên nhân: Lỗi hệ thống, lỗi phần cứng, lỗi chương trình.

Khắc phục:

• Kiểm tra nguồn cấp, đảm bảo điện áp ổn định.
• Kiểm tra các kết nối, đảm bảo không có dây nào bị lỏng hoặc đứt.
• Kiểm tra chương trình, tìm và sửa các lỗi logic.
• Nếu vẫn không khắc phục được, có thể CPU bị lỗi phần cứng, cần liên hệ với nhà cung cấp để được hỗ trợ.

Lỗi đèn BF (Bus Fault) sáng đỏ:

Nguyên nhân: Lỗi giao tiếp trên mạng truyền thông.

Khắc phục:

• Kiểm tra cáp kết nối, đảm bảo không bị lỏng hoặc đứt.
• Kiểm tra cấu hình giao tiếp (địa chỉ, tốc độ truyền) trên các thiết bị kết nối.
• Kiểm tra xem có thiết bị nào trên mạng bị lỗi không.

CPU không kết nối được với phần mềm:

Nguyên nhân: Cáp lập trình bị lỗi, driver chưa được cài đặt, cấu hình kết nối không chính xác.

Khắc phục:

• Kiểm tra cáp lập trình, thử với cáp khác.
• Cài đặt driver cho cáp lập trình.
• Kiểm tra cấu hình kết nối trong phần mềm (cổng COM, tốc độ truyền).

Chương trình không chạy đúng:

Nguyên nhân: Lỗi logic trong chương trình, lỗi gán địa chỉ.

Khắc phục:

• Kiểm tra lại chương trình, tìm và sửa các lỗi logic.
• Kiểm tra lại các địa chỉ I/O, đảm bảo gán đúng.
