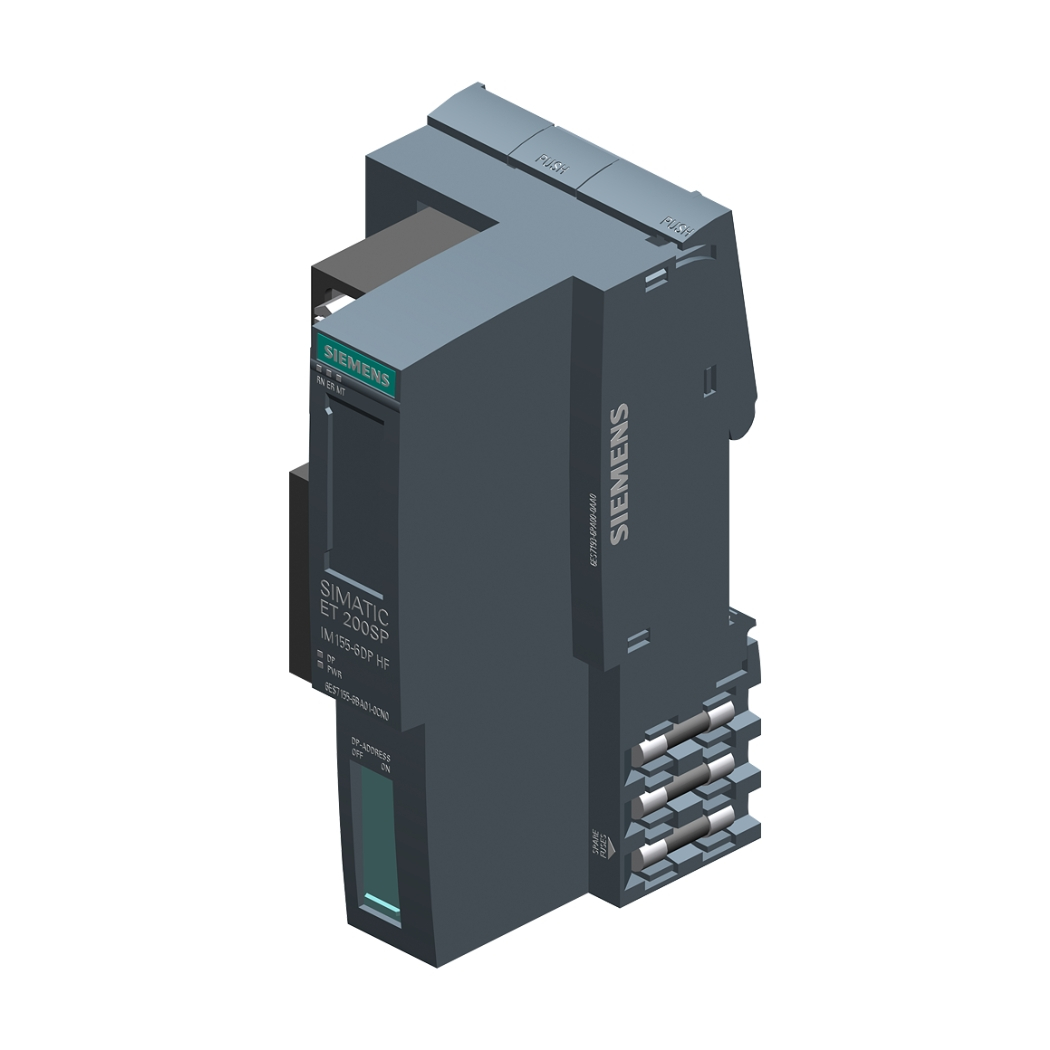

6ES7155-6BA01-0CN0 Mô đun IM 155-6DP HF

6ES7155-6BA01-0CN0 Mô đun IM 155-6DP HF, giải pháp truyền thông PROFIBUS DP hiệu suất cao cho hệ thống tự động hóa của bạn, mở ra kỷ nguyên mới cho việc kết nối và điều khiển thiết bị ngoại vi.

thanhthienphu.vn tự hào mang đến sản phẩm này, giúp nâng tầm hiệu quả và độ tin cậy cho quy trình sản xuất của doanh nghiệp bạn, đồng thời mang lại sự an tâm trong vận hành và sự linh hoạt trong việc mở rộng hệ thống.

1. Thông tin chi tiết về 6ES7155-6BA01-0CN0 Mô đun IM 155-6DP HF

2. Cấu tạo sản phẩm 6ES7155-6BA01-0CN0

6ES7155-6BA01-0CN0 được thiết kế với triết lý tối giản nhưng vẫn đảm bảo sự chắc chắn và độ tin cậy cao. Mô đun bao gồm các thành phần chính sau:

• Vỏ bảo vệ: Được làm từ nhựa cao cấp, có khả năng chống va đập, chống cháy và chịu được nhiệt độ cao. Vỏ bảo vệ giúp bảo vệ các linh kiện điện tử bên trong khỏi các tác động của môi trường bên ngoài như bụi bẩn, độ ẩm, hóa chất.
• Khối giao tiếp PROFIBUS DP: Đây là trái tim của mô đun, đảm nhiệm vai trò giao tiếp với các thiết bị khác trong mạng PROFIBUS DP. Khối giao tiếp này sử dụng chip xử lý chuyên dụng, đảm bảo tốc độ truyền dữ liệu nhanh và ổn định.
• Khối kết nối I/O: Cho phép kết nối với các mô đun I/O khác trong hệ thống ET 200SP. Khối kết nối này được thiết kế dạng module, dễ dàng tháo lắp và thay thế.
• Đèn LED báo trạng thái: Cho phép người dùng dễ dàng theo dõi trạng thái hoạt động của mô đun, bao gồm trạng thái nguồn, trạng thái truyền thông và trạng thái lỗi.
• Đầu nối nguồn: Cung cấp nguồn điện 24V DC cho mô đun hoạt động.
• Cổng kết nối PROFIBUS DP: Sử dụng đầu nối 9 chân D-sub, cho phép kết nối với cáp PROFIBUS DP.

3. Các tính năng chính của sản phẩm 6ES7155-6BA01-0CN0

6ES7155-6BA01-0CN0 không chỉ là một mô đun giao tiếp thông thường, mà còn là một giải pháp toàn diện cho hệ thống tự động hóa của bạn. Dưới đây là những tính năng chính làm nên sự khác biệt của sản phẩm:

• Tốc độ truyền thông cao: Hỗ trợ tốc độ truyền dữ liệu lên đến 12 Mbit/s, đảm bảo truyền tải dữ liệu nhanh chóng và chính xác, đáp ứng yêu cầu của các ứng dụng thời gian thực.
• Hỗ trợ nhiều cấu hình I/O: Có thể kết nối với nhiều loại mô đun I/O khác nhau, bao gồm mô đun đầu vào/ra số (DI/DO), mô đun đầu vào/ra tương tự (AI/AO), mô đun chức năng đặc biệt (communication module, counter module…).
• Chẩn đoán lỗi thông minh: Tích hợp nhiều tính năng chẩn đoán lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian chết của hệ thống. Các thông tin chẩn đoán bao gồm: lỗi truyền thông, lỗi module I/O, lỗi nguồn, lỗi cấu hình…
• Hỗ trợ cấu hình nóng (Hot Configuration): Cho phép thay đổi cấu hình I/O mà không cần dừng hệ thống, giúp tiết kiệm thời gian và tăng tính linh hoạt cho hệ thống.
• Tích hợp chức năng an toàn (Safety Integrated): Có thể kết hợp với các mô đun an toàn để xây dựng hệ thống an toàn đạt tiêu chuẩn SIL (Safety Integrity Level), đảm bảo an toàn cho người vận hành và thiết bị.
• Khả năng mở rộng linh hoạt: Có thể kết nối với nhiều trạm ET 200SP khác nhau để mở rộng hệ thống I/O khi cần thiết.
• Dễ dàng tích hợp: Tương thích với các bộ điều khiển PLC của Siemens và các hãng khác, dễ dàng tích hợp vào hệ thống tự động hóa hiện có.
• Hỗ trợ PROFIenergy: Giúp giảm tiêu thụ năng lượng trong thời gian không hoạt động, tiết kiệm chi phí vận hành.

4. Hướng dẫn kết nối sản phẩm 6ES7155-6BA01-0CN0 với phần mềm

Để kết nối 6ES7155-6BA01-0CN0 với phần mềm, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Mô đun 6ES7155-6BA01-0CN0
• Cáp PROFIBUS DP
• Bộ lập trình PLC (ví dụ: SIMATIC S7-1200, S7-1500)
• Phần mềm lập trình (ví dụ: TIA Portal)
• GSD file của mô đun (có thể tải về từ trang web của Siemens)

Kết nối phần cứng:

• Lắp đặt mô đun 6ES7155-6BA01-0CN0 vào đế ET 200SP.
• Kết nối cáp PROFIBUS DP từ mô đun đến cổng PROFIBUS của bộ lập trình PLC.
• Cấp nguồn 24V DC cho mô đun.

Cài đặt phần mềm:

• Cài đặt phần mềm lập trình TIA Portal (hoặc phần mềm tương thích) trên máy tính.
• Import GSD file của mô đun vào phần mềm.

Cấu hình phần cứng:

• Trong phần mềm, tạo một dự án mới.
• Thêm bộ lập trình PLC vào dự án.
• Thêm mô đun 6ES7155-6BA01-0CN0 vào cấu hình phần cứng của PLC.
• Đặt địa chỉ PROFIBUS cho mô đun.
• Cấu hình các mô đun I/O kết nối với 6ES7155-6BA01-0CN0.

Lập trình:

• Viết chương trình điều khiển cho PLC.
• Sử dụng các khối hàm (function blocks) để giao tiếp với mô đun 6ES7155-6BA01-0CN0 và các mô đun I/O.

Tải chương trình:

• Kết nối máy tính với PLC.
• Tải chương trình điều khiển xuống PLC.

Kiểm tra:

• Chạy thử chương trình và kiểm tra hoạt động của mô đun.
• Sử dụng các công cụ chẩn đoán trong phần mềm để theo dõi trạng thái của mô đun và các mô đun I/O.

Lưu ý:

• Đảm bảo rằng tất cả các kết nối phần cứng được thực hiện đúng cách trước khi cấp nguồn.
• Tham khảo tài liệu hướng dẫn sử dụng của mô đun và phần mềm để biết thêm chi tiết.
• Nếu gặp khó khăn trong quá trình kết nối, hãy liên hệ với thanhthienphu.vn để được hỗ trợ kỹ thuật (Hotline: 08.12.77.88.99).

5. Cách lập trình sản phẩm 6ES7155-6BA01-0CN0

Việc lập trình cho 6ES7155-6BA01-0CN0 thường được thực hiện thông qua phần mềm lập trình của Siemens, như TIA Portal. Dưới đây là các bước cơ bản:

Khai báo biến: Tạo các biến (tags) để đại diện cho các đầu vào/ra của các mô đun I/O kết nối với 6ES7155-6BA01-0CN0.

Sử dụng khối hàm: Sử dụng các khối hàm có sẵn trong thư viện của phần mềm để đọc và ghi dữ liệu từ các mô đun I/O. Ví dụ:

• RDREC: Đọc dữ liệu từ một bản ghi (record) của mô đun.
• WRREC: Ghi dữ liệu vào một bản ghi của mô đun.
• GetStationInfo: Lấy thông tin về trạng thái của trạm ET 200SP.
• SetStationMode: Đặt chế độ hoạt động cho trạm ET 200SP.

Xử lý dữ liệu: Sử dụng các lệnh logic, toán học, so sánh… để xử lý dữ liệu đọc được từ các đầu vào và tạo ra các tín hiệu điều khiển cho các đầu ra.

Viết chương trình điều khiển: Kết hợp các khối hàm và lệnh xử lý dữ liệu để tạo thành một chương trình điều khiển hoàn chỉnh, đáp ứng yêu cầu của ứng dụng.

Sử dụng các tính năng nâng cao: Tận dụng các tính năng nâng cao của mô đun như chẩn đoán lỗi, cấu hình nóng, PROFIenergy… để tối ưu hóa hiệu suất và độ tin cậy của hệ thống.

Ví dụ về xử lý lỗi:

• Sử dụng khối hàm GetStationInfo để kiểm tra trạng thái của trạm ET 200SP.
• Nếu phát hiện lỗi, hiển thị thông báo lỗi trên màn hình HMI hoặc ghi vào log file.
• Thực hiện các hành động khắc phục lỗi, ví dụ như khởi động lại mô đun, chuyển sang chế độ dự phòng…

Ví dụ:

Giả sử bạn muốn điều khiển một động cơ thông qua một mô đun đầu ra số (DO) kết nối với 6ES7155-6BA01-0CN0. Bạn có thể thực hiện các bước sau:

Khai báo biến:

• Motor_Start: Biến kiểu BOOL, đại diện cho tín hiệu khởi động động cơ.
• Motor_Stop: Biến kiểu BOOL, đại diện cho tín hiệu dừng động cơ.
• Motor_Status: Biến kiểu BOOL, đại diện cho trạng thái của động cơ (chạy/dừng).

Sử dụng khối hàm:

• Sử dụng khối hàm WRREC để ghi giá trị của biến Motor_Start và Motor_Stop vào mô đun DO.
• Sử dụng khối hàm RDREC để đọc giá trị của biến Motor_Status từ mô đun DO.

Xử lý dữ liệu:

• Nếu Motor_Start = TRUE và Motor_Stop = FALSE, thì Motor_Status = TRUE (động cơ chạy).
• Nếu Motor_Start = FALSE hoặc Motor_Stop = TRUE, thì Motor_Status = FALSE (động cơ dừng).

Viết chương trình điều khiển:

• Tạo một vòng lặp quét liên tục.
• Trong mỗi vòng quét, đọc giá trị của các biến đầu vào, xử lý dữ liệu và ghi giá trị vào các biến đầu ra.

6. Khắc phục một số lỗi thường gặp trên 6ES7155-6BA01-0CN0

7. Liên hệ thanhthienphu.vn để được tư vấn

Nếu bạn đang tìm kiếm một giải pháp truyền thông PROFIBUS DP hiệu suất cao, đáng tin cậy và dễ sử dụng cho hệ thống tự động hóa của mình, 6ES7155-6BA01-0CN0 Mô đun IM 155-6DP HF chính là lựa chọn hoàn hảo.

Tại thanhthienphu.vn, chúng tôi cam kết:

• Cung cấp sản phẩm chính hãng Siemens, đầy đủ CO, CQ.
• Giá cả cạnh tranh, chính sách chiết khấu hấp dẫn.
• Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn và hỗ trợ kỹ thuật 24/7.
• Dịch vụ giao hàng nhanh chóng, tận nơi trên toàn quốc.
• Chế độ bảo hành chính hãng, uy tín.

Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm những lợi ích tuyệt vời mà 6ES7155-6BA01-0CN0 mang lại:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn

thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp!
