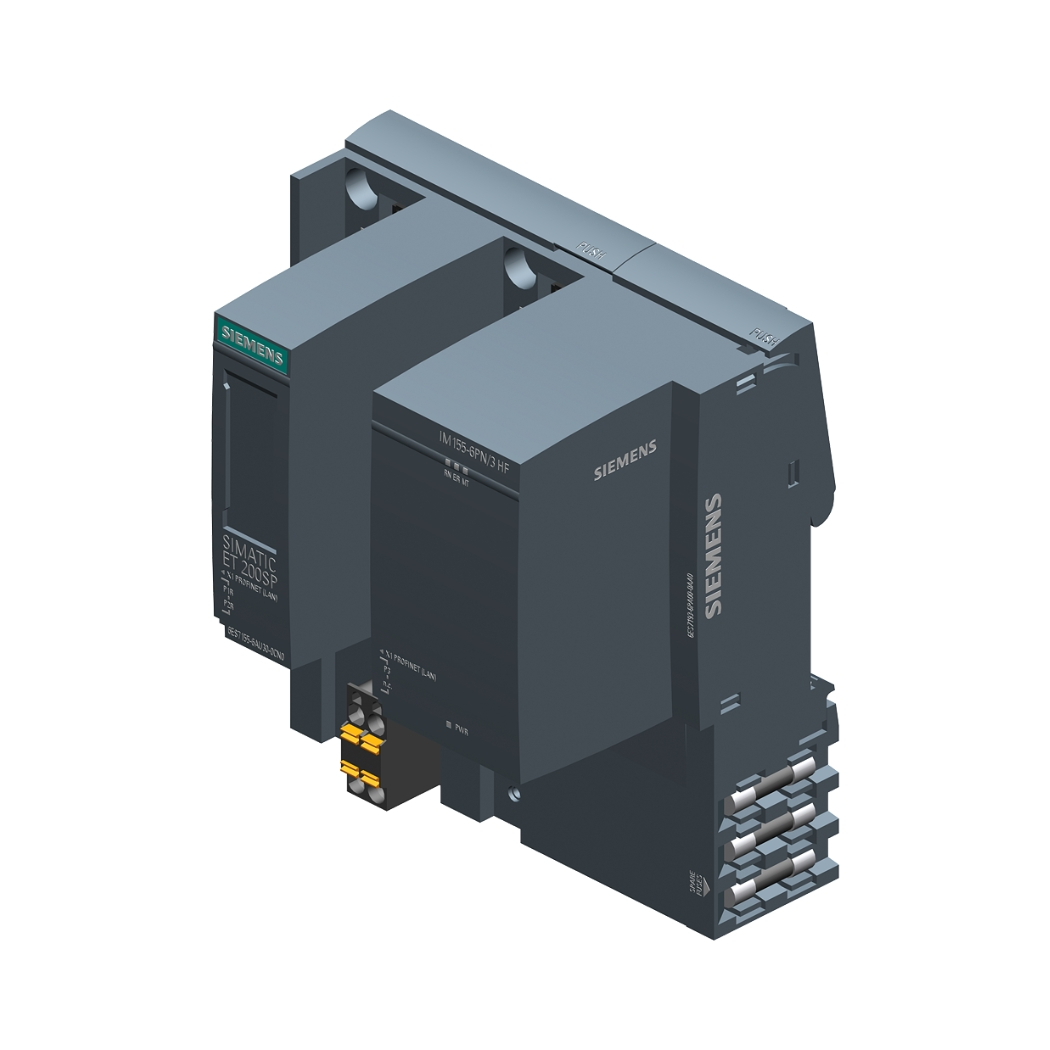

6ES7155-6AU30-0CN0 3-port interface module, trái tim của hệ thống ET 200SP, mang đến giải pháp kết nối mạng PROFINET vượt trội, nâng tầm hiệu suất cho mọi ứng dụng tự động hóa.
Mô-đun giao diện 3 cổng này không chỉ là một thiết bị, mà là chìa khóa mở ra cánh cửa của sự linh hoạt, ổn định và khả năng mở rộng không giới hạn, giúp các kỹ sư và doanh nghiệp chinh phục những thách thức trong sản xuất và vận hành.
1. Thông Tin Chi Tiết Về 6ES7155-6AU30-0CN0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7155-6AU30-0CN0 |
| Dòng sản phẩm | SIMATIC ET 200SP |
| Loại sản phẩm | Module giao diện (Interface Module) |
| Số cổng kết nối | 3 cổng RJ45 |
| Giao thức truyền thông | PROFINET IO |
| Tốc độ truyền dữ liệu | 10/100 Mbit/s |
| Chuẩn PROFINET | PROFINET IO Device, I-Device, Shared Device, MRP Client, MRP Manager |
| Chức năng | Hỗ trợ IRT (Isochronous Real-Time), RT (Real-Time), S2 system redundancy, cấu hình thay đổi trong quá trình chạy (Configuration in Run – CiR), PROFIenergy |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | Tối đa 450 mA |
| Nhiệt độ hoạt động | -30 °C đến +60 °C (gắn ngang), -30 °C đến +50 °C (gắn dọc) |
| Kích thước (Rộng x Cao x Sâu) | 20 mm x 117 mm x 74 mm |
| Trọng lượng | Khoảng 85 g |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng chỉ | CE, UL, cULus, FM, EAC, RCM, KC |
| Các tính năng khác | Hỗ trợ chẩn đoán lỗi, cập nhật firmware, thay thế nóng (hot swapping) |
| Tương thích với các BaseUnit | BU type A0, A1 |
| Hỗ trợ các module I/O | Tất cả các module I/O của ET 200SP |
| Phần mềm lập trình | TIA Portal (Totally Integrated Automation Portal) từ V14 trở lên |
2. Cấu Tạo Sản Phẩm 6ES7155-6AU30-0CN0
Mô-đun giao diện 6ES7155-6AU30-0CN0 được Siemens thiết kế với triết lý “đơn giản mà hiệu quả”, tập trung vào tính dễ sử dụng, độ tin cậy cao và khả năng đáp ứng linh hoạt các yêu cầu của người dùng.
- Với cấu trúc nhỏ gọn, vỏ ngoài làm từ vật liệu nhựa cao cấp, chống chịu va đập và rung động tốt, sản phẩm này đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Bên trong, các linh kiện điện tử được bố trí khoa học, tối ưu hóa luồng không khí, giúp tản nhiệt hiệu quả, kéo dài tuổi thọ thiết bị.
- Đặc biệt, 3 cổng RJ45 được thiết kế chắc chắn, hỗ trợ kết nối cáp mạng tiêu chuẩn, đảm bảo tín hiệu truyền thông luôn thông suốt, không bị gián đoạn.
- Sự kết hợp hoàn hảo giữa phần cứng và phần mềm, cùng với quy trình kiểm tra chất lượng nghiêm ngặt của Siemens, tạo nên một sản phẩm vượt trội, đáng tin cậy, giúp các kỹ sư và doanh nghiệp an tâm vận hành hệ thống sản xuất của mình.
3. Các Tính Năng Chính Của 6ES7155-6AU30-0CN0
- Hỗ trợ PROFINET IO: Kết nối và giao tiếp với các thiết bị PROFINET khác trong mạng.
- Truyền thông thời gian thực (IRT và RT): Đảm bảo độ chính xác và đồng bộ cao trong truyền dữ liệu.
- Cấu hình thay đổi trong quá trình chạy (CiR): Thay đổi cấu hình hệ thống mà không cần dừng sản xuất.
- S2 system redundancy: Tăng cường độ tin cậy của hệ thống, giảm thiểu nguy cơ gián đoạn.
- PROFIenergy: Tối ưu hóa tiêu thụ năng lượng, tiết kiệm chi phí vận hành.
- Shared Device: Chia sẻ một module I/O cho nhiều bộ điều khiển.
- I-Device: Sử dụng module như một thiết bị I/O thông minh.
- MRP Client/Manager: Hỗ trợ cấu trúc mạng vòng (ring topology) để tăng cường độ tin cậy.
- Chẩn đoán lỗi: Phát hiện và thông báo lỗi nhanh chóng, giúp giảm thiểu thời gian khắc phục sự cố.
- Cập nhật firmware: Dễ dàng nâng cấp phần mềm để bổ sung tính năng mới và cải thiện hiệu suất.
- Thay thế nóng (hot swapping): Thay thế module mà không cần tắt nguồn hệ thống.
4. Hướng Dẫn Kết Nối 6ES7155-6AU30-0CN0 Với Phần Mềm
Việc kết nối 6ES7155-6AU30-0CN0 với phần mềm TIA Portal của Siemens được thực hiện một cách trực quan và dễ dàng, ngay cả với những người mới bắt đầu. Bạn chỉ cần thực hiện theo các bước sau đây:
Chuẩn bị:
- Cài đặt phần mềm TIA Portal phiên bản V14 trở lên trên máy tính.
- Kết nối máy tính với mạng PROFINET.
- Gắn module 6ES7155-6AU30-0CN0 vào BaseUnit phù hợp.
- Cấp nguồn 24 V DC cho module.
Thêm thiết bị vào dự án TIA Portal:
- Mở dự án TIA Portal hoặc tạo một dự án mới.
- Trong cửa sổ “Devices & networks”, chọn “Add new device”.
- Trong danh sách thiết bị, chọn “SIMATIC ET 200SP” -> “Interface modules” -> “IM 155-6 PN HF” -> “6ES7155-6AU30-0CN0”.
- Kéo thả module vào vùng làm việc.
Cấu hình địa chỉ IP:
- Nhấp đúp vào module trong vùng làm việc.
- Trong cửa sổ “Device configuration”, chọn “PROFINET interface [X1]”.
- Trong tab “Ethernet addresses”, nhập địa chỉ IP và subnet mask phù hợp với mạng của bạn.
Thêm các module I/O:
- Trong cửa sổ “Device configuration”, chọn “Device view”.
- Trong danh mục “Hardware catalog”, chọn các module I/O phù hợp và kéo thả vào các khe cắm trên BaseUnit.
Gán tên thiết bị PROFINET:
- Trong cửa sổ “Devices & networks”, nhấp chuột phải vào module 6ES7155-6AU30-0CN0 và chọn “Assign device name”.
- Nhập tên thiết bị PROFINET (ví dụ: “IM155-6”) và nhấp “Assign name”.
Tải cấu hình xuống thiết bị:
- Kết nối máy tính với module 6ES7155-6AU30-0CN0 thông qua cáp mạng.
- Trong TIA Portal, nhấp vào nút “Download to device”.
- Chọn kết nối phù hợp và nhấp “Load”.
5. Cách Lập Trình 6ES7155-6AU30-0CN0
Sau khi kết nối thành công, bạn có thể bắt đầu lập trình cho 6ES7155-6AU30-0CN0 và các module I/O trong TIA Portal.
Với giao diện trực quan, thư viện hàm phong phú, và khả năng lập trình đa ngôn ngữ (Ladder, FBD, SCL, STL), TIA Portal giúp bạn dễ dàng tạo ra các chương trình điều khiển phức tạp, đáp ứng mọi yêu cầu của ứng dụng.
Bạn có thể sử dụng các khối hàm (function blocks) có sẵn để đọc và ghi dữ liệu từ các module I/O, thực hiện các phép tính toán, điều khiển động cơ, xử lý tín hiệu analog, và nhiều tác vụ khác.
Ví dụ, để đọc giá trị từ một cảm biến kết nối với module I/O, bạn có thể sử dụng khối hàm “GETIO” hoặc “GETIO_PART”. Để điều khiển một động cơ, bạn có thể sử dụng khối hàm “MC_Power”, “MC_MoveAbsolute”, hoặc “MC_MoveVelocity”.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7155-6AU30-0CN0
Trong quá trình sử dụng 6ES7155-6AU30-0CN0, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED báo lỗi (BF, SF, DIAG) | Lỗi phần cứng, lỗi cấu hình, lỗi truyền thông, lỗi module I/O,… | Kiểm tra kết nối cáp, kiểm tra cấu hình trong TIA Portal, kiểm tra trạng thái của các module I/O, tham khảo tài liệu hướng dẫn của Siemens để xác định mã lỗi và cách khắc phục cụ thể. |
| Không thể kết nối với thiết bị | Địa chỉ IP không đúng, cáp mạng bị hỏng, tường lửa chặn kết nối,… | Kiểm tra địa chỉ IP, subnet mask, gateway trong TIA Portal và trên máy tính, kiểm tra cáp mạng, tạm thời tắt tường lửa để kiểm tra. |
| Không thể tải cấu hình xuống thiết bị | Phiên bản firmware không tương thích, lỗi kết nối, lỗi cấu hình,… | Kiểm tra phiên bản firmware của module và TIA Portal, đảm bảo chúng tương thích, kiểm tra kết nối cáp, kiểm tra lại cấu hình trong TIA Portal. |
| Module I/O không hoạt động | Cấu hình sai, module bị hỏng, nguồn cấp không đủ,… | Kiểm tra cấu hình module I/O trong TIA Portal, kiểm tra nguồn cấp 24 V DC cho module, thử thay thế bằng module khác để kiểm tra. |
| Lỗi truyền thông PROFINET | Cấu hình mạng không đúng, cáp mạng bị nhiễu, lỗi thiết bị PROFINET khác,… | Kiểm tra cấu hình mạng PROFINET (địa chỉ IP, tên thiết bị, tốc độ truyền), sử dụng cáp mạng chống nhiễu, kiểm tra trạng thái của các thiết bị PROFINET khác trong mạng. |
| Dữ liệu truyền thông không ổn định | Nhiễu điện từ, cáp mạng quá dài, cấu hình không tối ưu,… | Sử dụng cáp mạng chống nhiễu, giảm chiều dài cáp mạng, tối ưu hóa cấu hình truyền thông (ví dụ: tăng thời gian cập nhật dữ liệu). |
| Lỗi “Configuration in Run (CiR) failed” | Cấu hình thay đổi không được hỗ trợ, lỗi trong quá trình cấu hình,… | Kiểm tra xem các thay đổi cấu hình có được hỗ trợ bởi CiR hay không, tham khảo tài liệu hướng dẫn của Siemens để biết các hạn chế của CiR, thử thực hiện lại quá trình cấu hình. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Nếu bạn đang tìm kiếm một giải pháp kết nối mạng PROFINET tin cậy, hiệu suất cao, và dễ sử dụng cho hệ thống tự động hóa của mình, thì 6ES7155-6AU30-0CN0 chính là lựa chọn hoàn hảo.
Đừng ngần ngại, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Tại thanhthienphu.vn, chúng tôi cam kết:
- Cung cấp sản phẩm 6ES7155-6AU30-0CN0 chính hãng Siemens, đầy đủ giấy tờ CO/CQ.
- Giá cả cạnh tranh, chính sách chiết khấu hấp dẫn cho khách hàng thân thiết và dự án lớn.
- Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn, hỗ trợ kỹ thuật 24/7.
- Dịch vụ giao hàng nhanh chóng, tận nơi trên toàn quốc.
- Chính sách bảo hành chính hãng, đổi trả linh hoạt.
Chúng tôi không chỉ bán sản phẩm, mà còn đồng hành cùng bạn trên con đường chinh phục tự động hóa, giúp bạn nâng cao năng suất, tiết kiệm chi phí, và tăng cường lợi thế cạnh tranh. Hãy để thanhthienphu.vn trở thành đối tác tin cậy của bạn!
