6ES7155-6AU01-0CN0 Mô đun IM 155-6PN/2 HF, giải pháp kết nối mạng PROFINET tiên tiến, mang đến hiệu suất vượt trội và độ tin cậy cao cho hệ thống tự động hóa của bạn, giúp tối ưu hóa quy trình sản xuất và giảm thiểu chi phí vận hành.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn đồng hành cùng bạn trong việc nâng cấp hệ thống, hướng tới sự phát triển bền vững.

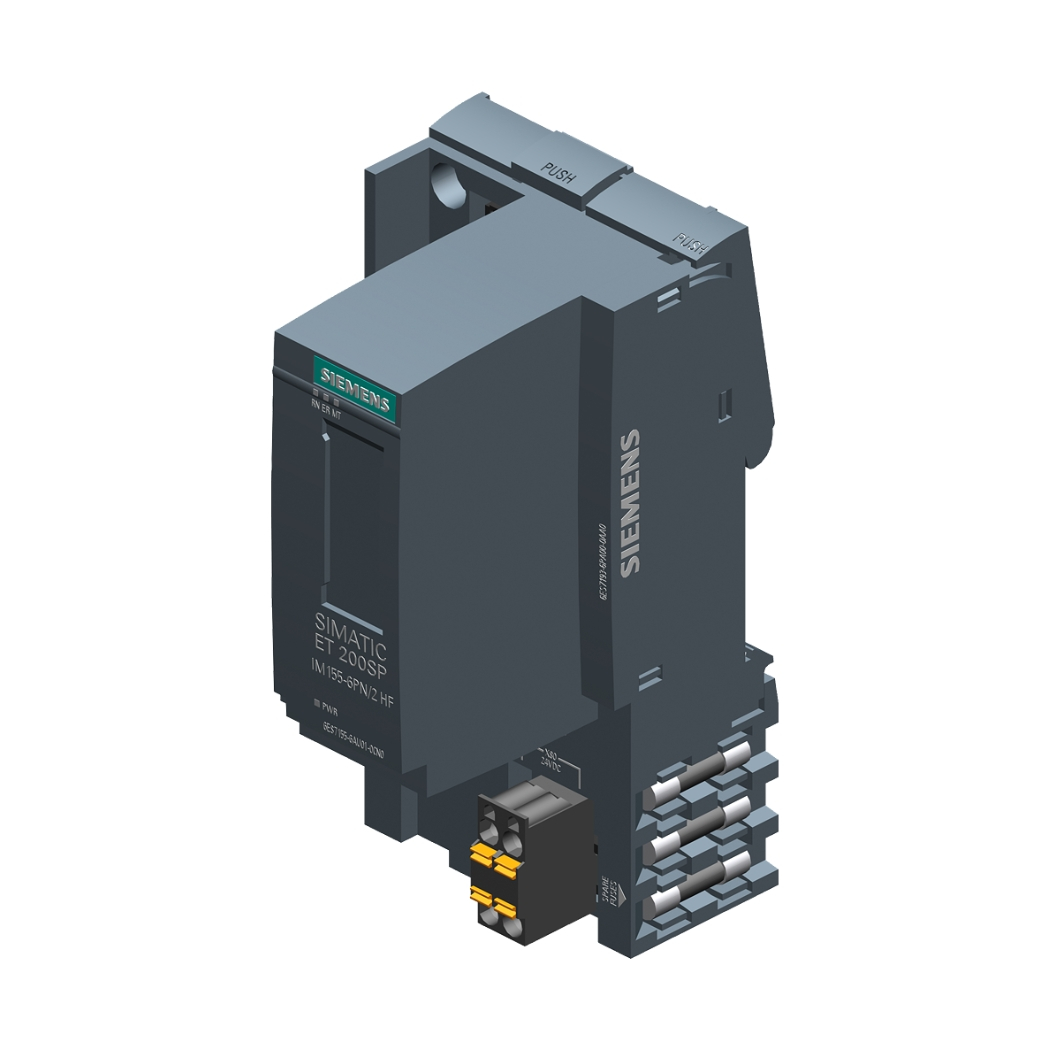

1. Thông Tin Chi Tiết Về 6ES7155-6AU01-0CN0 Mô Đun IM 155-6PN/2 HF
| Đặc điểm | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | 6ES7155-6AU01-0CN0 |
| Tên sản phẩm | Mô đun IM 155-6PN/2 HF |
| Dòng sản phẩm | SIMATIC ET 200SP |
| Chuẩn truyền thông | PROFINET IO |
| Số cổng PROFINET | 2 (RJ45) |
| Tốc độ truyền thông | 10/100 Mbit/s |
| Hỗ trợ các giao thức | MRP (Media Redundancy Protocol), MRPD (Media Redundancy for Planned Duplication), PROFIenergy, Shared Device, I-Device, PROFINET IRT (Isochronous Real-Time) |
| Số lượng mô-đun I/O tối đa | 64 |
| Nguồn cấp | 24 V DC |
| Dòng tiêu thụ | 450 mA (không tải) |
| Nhiệt độ hoạt động | -40 °C đến +70 °C |
| Kích thước (WxHxD) | 50 mm x 117 mm x 74 mm |
| Trọng lượng | 180 g |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng chỉ | CE, UL, CSA, FM, ATEX, IECEx, EAC |
2. Cấu Tạo Sản Phẩm 6ES7155-6AU01-0CN0
Mô đun IM 155-6PN/2 HF được thiết kế với cấu trúc mô-đun hóa, bao gồm các thành phần chính sau:
- Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, có độ bền cao, chống va đập và chịu được các điều kiện môi trường khắc nghiệt.
- Cổng kết nối PROFINET: Hai cổng RJ45 cho phép kết nối với mạng PROFINET, hỗ trợ các cấu hình mạng khác nhau như line, star, ring.
- Đèn LED báo trạng thái: Cung cấp thông tin trực quan về trạng thái hoạt động của mô-đun, giúp dễ dàng chẩn đoán và khắc phục sự cố.
- Khe cắm mô-đun I/O: Cho phép kết nối với các mô-đun I/O khác nhau của hệ thống ET 200SP, mở rộng khả năng ứng dụng của mô-đun.
- Khối đầu cuối kết nối nguồn: Cung cấp nguồn điện 24V DC cho mô-đun hoạt động.
Mạch điện tử: Bao gồm các vi xử lý, bộ nhớ và các linh kiện điện tử khác, thực hiện các chức năng xử lý và truyền thông dữ liệu.
- Bộ vi xử lý: Là trung tâm xử lý của mô-đun, thực hiện các tác vụ như xử lý dữ liệu I/O, quản lý giao thức truyền thông PROFINET, và thực hiện các chức năng chẩn đoán.
- Bộ nhớ: Lưu trữ chương trình điều khiển, dữ liệu cấu hình và các thông tin chẩn đoán.
- Giao diện PROFINET: Chuyển đổi tín hiệu điện thành tín hiệu quang hoặc ngược lại, đảm bảo truyền thông dữ liệu tốc độ cao và ổn định trên mạng PROFINET.
- Mạch bảo vệ: Bảo vệ mô-đun khỏi các sự cố như quá áp, quá dòng, ngắn mạch, và nhiễu điện từ.
3. Các Tính Năng Chính Của 6ES7155-6AU01-0CN0
- Hỗ trợ PROFINET IO: Đảm bảo khả năng tương thích và tích hợp dễ dàng với các thiết bị và hệ thống khác sử dụng chuẩn truyền thông PROFINET.
- Truyền thông tốc độ cao: Tốc độ truyền thông lên đến 100 Mbit/s, đáp ứng nhu cầu truyền tải dữ liệu lớn và thời gian thực trong các ứng dụng công nghiệp.
- Hỗ trợ cấu hình mạng linh hoạt: Hỗ trợ các cấu hình mạng line, star, ring, và cấu hình dự phòng S2, R1, giúp tăng tính linh hoạt và độ tin cậy của hệ thống.
- Khả năng mở rộng: Có thể kết nối với tối đa 64 mô-đun I/O, cho phép mở rộng hệ thống dễ dàng khi có nhu cầu.
- Hot Swapping: Cho phép thay thế mô-đun I/O mà không cần tắt nguồn hệ thống, giúp giảm thiểu thời gian chết và tăng năng suất.
- Tích hợp Web server: Cho phép cấu hình, chẩn đoán và giám sát mô-đun từ xa thông qua trình duyệt web, giúp đơn giản hóa quá trình vận hành và bảo trì.
- Hỗ trợ PROFIenergy: Cho phép quản lý năng lượng hiệu quả, giúp tiết kiệm chi phí vận hành.
- Chẩn đoán mở rộng: Cung cấp các thông tin chi tiết về trạng thái hoạt động của mô-đun và các mô-đun I/O kết nối, giúp nhanh chóng phát hiện và khắc phục sự cố.
4. Hướng Dẫn Kết Nối 6ES7155-6AU01-0CN0 Mô đun IM 155-6PN/2 HF Với Phần Mềm
Để kết nối mô đun IM 155-6PN/2 HF với phần mềm, bạn cần thực hiện các bước sau:
- Cài đặt phần mềm TIA Portal: TIA Portal là phần mềm cấu hình và lập trình cho các thiết bị tự động hóa của Siemens. Bạn có thể tải phần mềm này từ trang web của Siemens.
- Kết nối cáp PROFINET: Sử dụng cáp PROFINET (cáp mạng Ethernet công nghiệp) để kết nối mô đun IM 155-6PN/2 HF với máy tính hoặc PLC.
- Cấu hình địa chỉ IP: Đặt địa chỉ IP cho mô đun IM 155-6PN/2 HF trong phần mềm TIA Portal. Địa chỉ IP này phải nằm trong cùng dải mạng với máy tính hoặc PLC.
- Thêm mô đun vào dự án: Trong TIA Portal, tạo một dự án mới và thêm mô đun IM 155-6PN/2 HF vào dự án.
- Cấu hình mô-đun I/O: Thêm và cấu hình các mô-đun I/O kết nối với IM 155-6PN/2 HF.
- Tải cấu hình xuống mô-đun: Sau khi hoàn tất cấu hình, tải cấu hình xuống mô-đun IM 155-6PN/2 HF.
5. Cách Lập Trình 6ES7155-6AU01-0CN0 Mô đun IM 155-6PN/2 HF
Việc lập trình cho mô đun IM 155-6PN/2 HF được thực hiện thông qua phần mềm TIA Portal. Bạn có thể sử dụng các ngôn ngữ lập trình như Ladder Diagram (LAD), Function Block Diagram (FBD), Structured Text (ST) để viết chương trình điều khiển cho các mô-đun I/O kết nối với IM 155-6PN/2 HF.
Các bước cơ bản để lập trình:
- Tạo chương trình: Trong TIA Portal, tạo một chương trình mới (Organization Block – OB) để viết mã điều khiển.
- Khai báo biến: Khai báo các biến đầu vào/đầu ra (I/O) tương ứng với các tín hiệu từ các mô-đun I/O.
- Viết mã điều khiển: Sử dụng các lệnh và hàm trong ngôn ngữ lập trình đã chọn để viết mã điều khiển cho hệ thống.
- Biên dịch và tải chương trình: Sau khi viết xong chương trình, biên dịch và tải chương trình xuống PLC.
Ví dụ: (Thêm một đoạn mã ví dụ đơn giản, ví dụ như điều khiển một đầu ra dựa trên trạng thái của một đầu vào)
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7155-6AU01-0CN0 Mô đun IM 155-6PN/2 HF
Trong quá trình sử dụng mô đun IM 155-6PN/2 HF, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
Lỗi mất kết nối PROFINET:
- Kiểm tra cáp kết nối PROFINET, đảm bảo cáp được cắm chắc chắn và không bị hỏng.
- Kiểm tra địa chỉ IP của mô-đun, đảm bảo địa chỉ IP đúng và không bị trùng với các thiết bị khác trong mạng.
- Kiểm tra cấu hình mạng PROFINET trong TIA Portal, đảm bảo cấu hình đúng.
Lỗi không nhận diện được mô-đun I/O:
- Kiểm tra kết nối giữa mô-đun IM 155-6PN/2 HF và các mô-đun I/O, đảm bảo kết nối chắc chắn.
- Kiểm tra cấu hình mô-đun I/O trong TIA Portal, đảm bảo cấu hình đúng.
Lỗi đèn LED báo lỗi:
- Tham khảo tài liệu hướng dẫn sử dụng của mô-đun để xác định ý nghĩa của đèn LED báo lỗi.
- Thực hiện các bước khắc phục sự cố tương ứng với mã lỗi.
