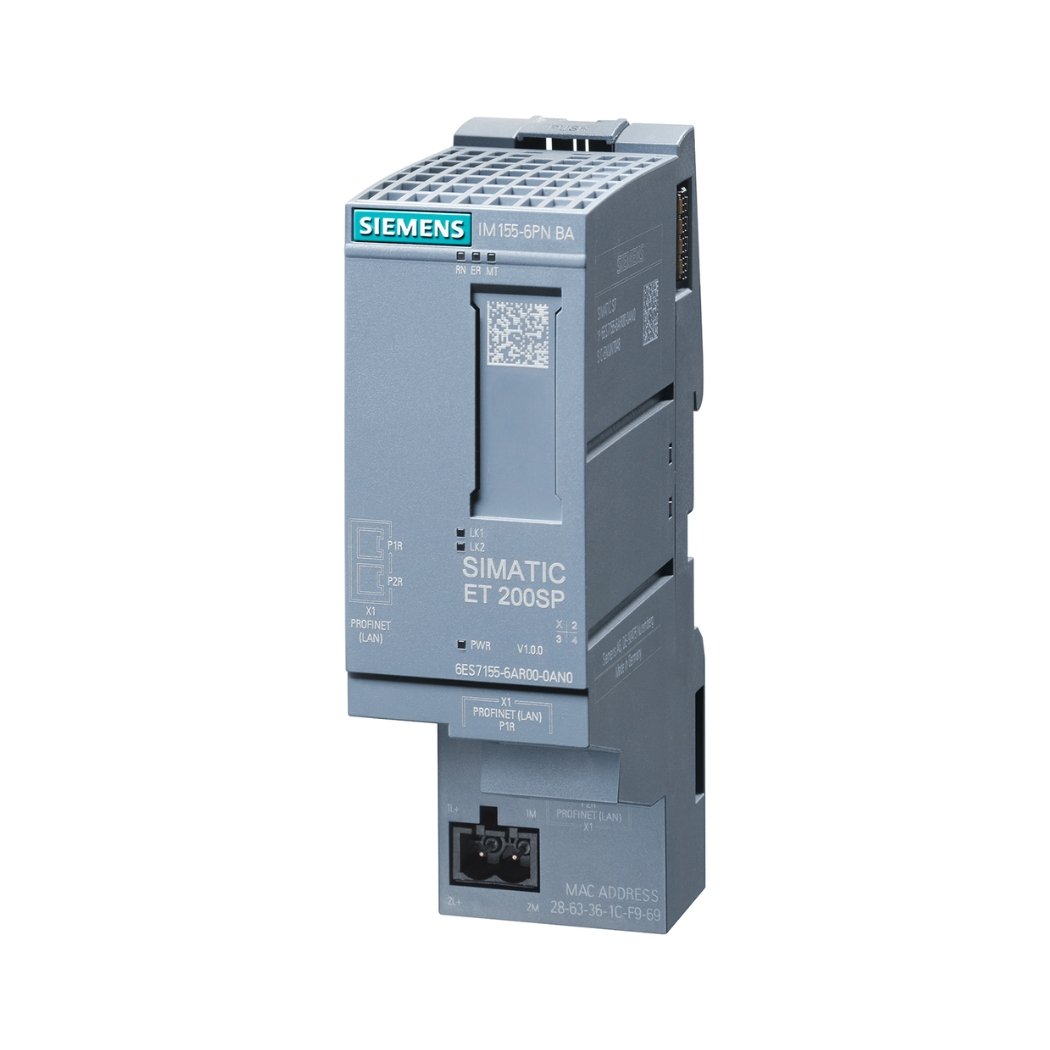

6ES7155-6AR00-0AN0 Mô đun IM 155-6PN Basic

6ES7155-6AR00-0AN0 Mô đun IM 155-6PN Basic, trái tim của hệ thống ET 200SP, mang đến giải pháp kết nối mạng PROFINET mạnh mẽ và linh hoạt cho các ứng dụng tự động hóa trong công nghiệp.

Mô đun giao diện này giúp đơn giản hóa việc tích hợp, nâng cao hiệu suất và giảm thiểu chi phí vận hành cho hệ thống của bạn, đây là một sự lựa chọn hoàn hảo, một sản phẩm không thể thiếu.

1. Thông tin chi tiết về 6ES7155-6AR00-0AN0 Mô đun IM 155-6PN Basic

2. Cấu tạo sản phẩm 6ES7155-6AR00-0AN0

6ES7155-6AR00-0AN0 được thiết kế với sự tỉ mỉ và chú trọng đến từng chi tiết, nhằm mang lại sự tiện lợi và hiệu quả tối đa cho người sử dụng. Dưới đây là các thành phần chính của sản phẩm:

Vỏ bảo vệ:

• Chất liệu nhựa cao cấp, chống cháy, chịu va đập tốt, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Thiết kế nhỏ gọn, tiết kiệm không gian, dễ dàng lắp đặt trên thanh DIN rail.
• Màu sắc trang nhã, phù hợp với các tủ điện công nghiệp.

Cổng kết nối:

• 2 cổng RJ45 hỗ trợ kết nối mạng PROFINET tốc độ cao.
• Các cổng được bố trí hợp lý, dễ dàng thao tác và kết nối.
• Đèn LED hiển thị trạng thái kết nối, giúp người dùng dễ dàng theo dõi.

Khối xử lý trung tâm:

• Sử dụng vi xử lý hiệu năng cao, đảm bảo xử lý dữ liệu nhanh chóng và chính xác.
• Tích hợp bộ nhớ để lưu trữ cấu hình và dữ liệu.

Khối giao tiếp I/O:

• Hỗ trợ kết nối với các mô-đun I/O của hệ thống ET 200SP.
• Cho phép mở rộng linh hoạt số lượng I/O theo nhu cầu sử dụng.

Khối nguồn:

• Cung cấp nguồn điện ổn định cho toàn bộ mô-đun.
• Bảo vệ quá áp, quá dòng, đảm bảo an toàn cho thiết bị.

Các thành phần khác:

• Khe cắm thẻ nhớ (tùy chọn) để lưu trữ dữ liệu dự phòng.
• Các nút nhấn và công tắc gạt để cấu hình và thiết lập.
• Nhãn sản phẩm ghi rõ thông tin về model, số serial, thông số kỹ thuật.

3. Các tính năng chính của 6ES7155-6AR00-0AN0 Mô đun IM 155-6PN Basic

6ES7155-6AR00-0AN0 không chỉ là một mô-đun giao diện thông thường, mà còn là một giải pháp toàn diện với nhiều tính năng ưu việt, đáp ứng mọi nhu cầu của các ứng dụng tự động hóa hiện đại:

Kết nối PROFINET tốc độ cao:

• Hỗ trợ giao thức PROFINET IO, cho phép truyền dữ liệu nhanh chóng và tin cậy giữa các thiết bị trong hệ thống.
• Tốc độ truyền thông lên đến 100 Mbit/s, đáp ứng các ứng dụng đòi hỏi thời gian thực.

Hỗ trợ cấu hình linh hoạt:

• Cho phép kết nối với nhiều loại mô-đun I/O khác nhau, tạo thành một hệ thống I/O phân tán linh hoạt.
• Dễ dàng thay đổi cấu hình hệ thống mà không cần thay đổi phần cứng.

Chức năng chẩn đoán mở rộng:

• Cung cấp thông tin chi tiết về trạng thái hoạt động của mô-đun và các thiết bị kết nối.
• Giúp người dùng nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian dừng máy.

Thay thế mô-đun nóng (hot swapping):

• Cho phép thay thế mô-đun I/O mà không cần tắt nguồn hệ thống.
• Giảm thiểu thời gian gián đoạn sản xuất, tăng tính sẵn sàng của hệ thống.

Hỗ trợ PROFIenergy:

• Giúp tiết kiệm năng lượng bằng cách tắt các mô-đun I/O không sử dụng.
• Giảm chi phí vận hành và bảo vệ môi trường.

Tích hợp web server:

• Cho phép truy cập và cấu hình mô-đun từ xa thông qua trình duyệt web.
• Đơn giản hóa việc giám sát và quản lý hệ thống.

Hỗ trợ MRP (Media Redundancy Protocol):

• Tăng cường độ tin cậy của hệ thống mạng bằng cách sử dụng hai đường truyền độc lập.
• Đảm bảo hệ thống vẫn hoạt động bình thường ngay cả khi một đường truyền bị lỗi.

Hỗ trợ IRT (Isochronous Real-Time):

• Cho phép đồng bộ hóa thời gian giữa các thiết bị trong hệ thống với độ chính xác cao.
• Đáp ứng các ứng dụng đòi hỏi thời gian thực nghiêm ngặt.

4. Hướng dẫn kết nối 6ES7155-6AR00-0AN0 Mô đun IM 155-6PN Basic với phần mềm

Để kết nối 6ES7155-6AR00-0AN0 với phần mềm, bạn cần thực hiện các bước sau đây (hướng dẫn này sử dụng phần mềm TIA Portal của Siemens, phần mềm phổ biến nhất để cấu hình và lập trình các thiết bị Siemens):

Chuẩn bị:

• Cài đặt phần mềm TIA Portal (phiên bản phù hợp với hệ điều hành và phần cứng của bạn).
• Kết nối máy tính với mạng PROFINET mà 6ES7155-6AR00-0AN0 sẽ được kết nối vào.
• Đảm bảo 6ES7155-6AR00-0AN0 đã được lắp đặt đúng cách trên thanh DIN rail và được cấp nguồn.

Thêm thiết bị vào dự án:

• Mở phần mềm TIA Portal và tạo một dự án mới (hoặc mở dự án hiện có).
• Trong cửa sổ “Devices & Networks”, chọn “Add new device”.
• Trong cửa sổ “Add new device”, chọn “Controllers” -> “SIMATIC ET 200SP” -> “Interface modules” -> “IM 155-6PN Basic” -> “6ES7155-6AR00-0AN0”.
• Chọn phiên bản firmware phù hợp và nhấn “OK”.

Cấu hình địa chỉ IP:

• Trong cửa sổ “Devices & Networks”, nhấp đúp vào biểu tượng 6ES7155-6AR00-0AN0 để mở cửa sổ cấu hình.
• Trong tab “PROFINET interface [X1]”, chọn “Ethernet addresses”.
• Nhập địa chỉ IP, subnet mask và gateway phù hợp với mạng của bạn.
• Đảm bảo tùy chọn “Use router” được chọn nếu bạn sử dụng router trong mạng.

Cấu hình tên thiết bị PROFINET:

• Trong tab “PROFINET interface [X1]”, chọn “PROFINET device name”.
• Nhập tên thiết bị PROFINET (ví dụ: “IM155-6PN-Basic”). Tên này phải là duy nhất trong mạng PROFINET.

Thêm các mô-đun I/O:

• Trong cửa sổ “Device view” của 6ES7155-6AR00-0AN0, bạn có thể thêm các mô-đun I/O vào các khe cắm.
• Chọn mô-đun I/O phù hợp từ danh sách và kéo thả vào khe cắm mong muốn.
• Cấu hình địa chỉ I/O cho từng mô-đun.

Tải cấu hình xuống thiết bị:

• Kết nối máy tính với 6ES7155-6AR00-0AN0 thông qua cáp Ethernet.
• Trong TIA Portal, chọn “Online” -> “Download to device”.
• Chọn thiết bị 6ES7155-6AR00-0AN0 và nhấn “Load”.
• Chờ quá trình tải cấu hình hoàn tất.

Kiểm tra kết nối:

• Trong TIA Portal, chọn “Online” -> “Go online”.
• Kiểm tra trạng thái kết nối của 6ES7155-6AR00-0AN0 và các mô-đun I/O.
• Nếu có lỗi, kiểm tra lại cấu hình và kết nối.

Lưu ý: Đây chỉ là hướng dẫn cơ bản. Để cấu hình chi tiết và sử dụng các tính năng nâng cao, bạn nên tham khảo tài liệu hướng dẫn sử dụng của Siemens.

5. Khắc phục một số lỗi thường gặp với 6ES7155-6AR00-0AN0 Mô đun IM 155-6PN Basic

Trong quá trình sử dụng 6ES7155-6AR00-0AN0, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi mất kết nối mạng PROFINET:

Biểu hiện: Đèn LED trạng thái mạng trên 6ES7155-6AR00-0AN0 nhấp nháy hoặc tắt. PLC không thể giao tiếp với các mô-đun I/O.

Nguyên nhân:

• Cáp mạng bị lỏng, hỏng hoặc không đúng chuẩn.
• Địa chỉ IP hoặc tên thiết bị PROFINET bị cấu hình sai.
• Switch mạng bị lỗi.
• Nhiễu điện từ.

Cách khắc phục:

• Kiểm tra cáp mạng, đảm bảo cáp được cắm chắc chắn và không bị hỏng. Sử dụng cáp mạng CAT5e hoặc CAT6.
• Kiểm tra cấu hình địa chỉ IP và tên thiết bị PROFINET trong TIA Portal, đảm bảo đúng với cấu hình mạng.
• Kiểm tra switch mạng, đảm bảo switch hoạt động bình thường.
• Sử dụng các biện pháp chống nhiễu điện từ (ví dụ: sử dụng cáp chống nhiễu, bộ lọc nhiễu).

Lỗi mô-đun I/O:

Biểu hiện: Đèn LED trạng thái của mô-đun I/O nhấp nháy hoặc tắt. PLC không thể đọc/ghi dữ liệu từ mô-đun I/O.

Nguyên nhân:

• Mô-đun I/O bị lỗi.
• Mô-đun I/O không được cấp nguồn.
• Địa chỉ I/O bị cấu hình sai.

Cách khắc phục:

• Kiểm tra nguồn cấp cho mô-đun I/O.
• Kiểm tra cấu hình địa chỉ I/O trong TIA Portal.
• Thay thế mô-đun I/O (nếu cần).

Lỗi cấu hình:

Biểu hiện: 6ES7155-6AR00-0AN0 không hoạt động đúng như mong muốn.

Nguyên nhân:

• Cấu hình phần cứng trong TIA Portal không chính xác.
• Phiên bản firmware của 6ES7155-6AR00-0AN0 không tương thích với phiên bản TIA Portal.

Cách khắc phục:

• Kiểm tra lại cấu hình phần cứng trong TIA Portal, đảm bảo tất cả các thông số đều chính xác.
• Cập nhật firmware cho 6ES7155-6AR00-0AN0 (nếu cần).

Lỗi phần cứng:

Biểu hiện: Đèn LED báo lỗi trên 6ES7155-6AR00-0AN0 sáng đỏ.

Nguyên nhân:

Lỗi bên trong mô-đun, nguồn cấp không ổn định.

Cách khắc phục:

Khởi động lại thiết bị, kiểm tra nguồn, thay thế thiết bị.

Lời khuyên:

• Luôn tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm thông tin chi tiết về các lỗi và cách khắc phục.
• Nếu bạn không thể tự khắc phục lỗi, hãy liên hệ với thanhthienphu.vn để được hỗ trợ kỹ thuật.
