6ES7155-6AA01-0BN0 – Mô đun ET 200SP IM 155-6PN ST Siemens

Download tài liệu SIMATIC ET 200

➢ Simatic ET200 Catalogue

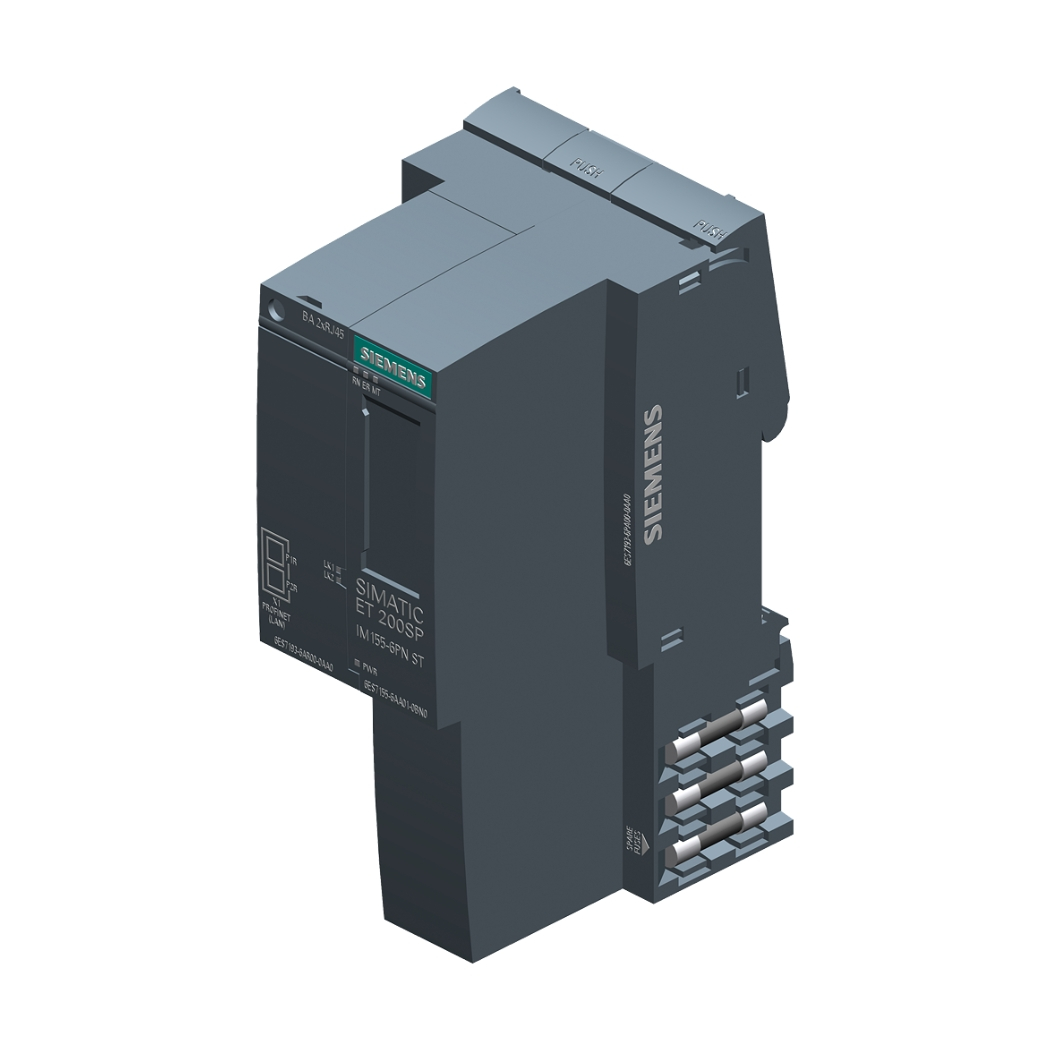

6ES7155-6AA01-0BN0 Mô đun IM 155-6PN S là trái tim của hệ thống I/O phân tán, mở ra kỷ nguyên mới cho tự động hóa công nghiệp, nơi hiệu suất, độ tin cậy và khả năng kết nối vượt trội hòa quyện làm một.

thanhthienphu.vn mang đến giải pháp toàn diện, giúp bạn nâng tầm hệ thống điều khiển, tối ưu hóa quy trình sản xuất và kiến tạo tương lai của ngành công nghiệp 4.0.

1. Cấu Tạo 6ES7155-6AA01-0BN0 Mô đun IM 155-6PN ST

6ES7155-6AA01-0BN0 được thiết kế tỉ mỉ, với sự kết hợp của các thành phần chất lượng cao, đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp.

• Vỏ bảo vệ: Được làm từ nhựa cao cấp, chống va đập, chống cháy, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Cổng kết nối PROFINET: Hai cổng RJ45 tiêu chuẩn, cho phép kết nối mạng PROFINET tốc độ cao, đảm bảo truyền thông tin nhanh chóng và tin cậy.
• Đầu nối nguồn: Đầu nối vít, dễ dàng kết nối với nguồn điện 24V DC.
• Khe cắm mô đun I/O: Cho phép kết nối với các mô đun I/O của hệ thống ET 200SP, mở rộng khả năng điều khiển và giám sát.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của mô đun, giúp dễ dàng theo dõi và chẩn đoán lỗi.
• Bộ xử lý: Sử dụng bộ xử lý mạnh mẽ, đảm bảo xử lý dữ liệu nhanh chóng và chính xác.
• Bộ nhớ: Lưu trữ cấu hình và chương trình, cho phép mô đun hoạt động độc lập.
• Giao diện truyền thông: Hỗ trợ giao thức PROFINET IO, cho phép tích hợp dễ dàng với các hệ thống điều khiển khác.

2. Các Tính Năng Chính Của 6ES7155-6AA01-0BN0

6ES7155-6AA01-0BN0 không chỉ là một mô đun I/O thông thường, mà còn sở hữu những tính năng vượt trội, đáp ứng mọi yêu cầu khắt khe của hệ thống tự động hóa hiện đại:

• PROFINET IO: Hỗ trợ giao thức truyền thông công nghiệp hàng đầu, đảm bảo tốc độ truyền dữ liệu nhanh, độ tin cậy cao và khả năng tương thích rộng.
• Shared Device: Cho phép nhiều PLC cùng truy cập và điều khiển các mô đun I/O, tăng tính linh hoạt và hiệu quả của hệ thống.
• MRP (Media Redundancy Protocol): Đảm bảo hệ thống mạng hoạt động liên tục ngay cả khi có sự cố đứt cáp, tăng độ tin cậy và giảm thiểu thời gian chết.
• I-Device: Cho phép mô đun hoạt động như một thiết bị I/O của một PLC khác, tạo ra một hệ thống phân tán linh hoạt và dễ dàng mở rộng.
• Cấu hình linh hoạt: Dễ dàng cấu hình và thay đổi thông số qua phần mềm TIA Portal, giúp tiết kiệm thời gian và công sức.
• Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi, giúp nhanh chóng phát hiện và khắc phục sự cố.
• Hỗ trợ Hot Swapping: Cho phép thay thế mô đun I/O mà không cần tắt nguồn hệ thống, giảm thiểu thời gian gián đoạn sản xuất.
• Bảo mật cao: Hỗ trợ các tính năng bảo mật như xác thực và mã hóa, bảo vệ hệ thống khỏi các truy cập trái phép.

3. Hướng Dẫn Kết Nối 6ES7155-6AA01-0BN0 Với Phần Mềm

Việc kết nối 6ES7155-6AA01-0BN0 với phần mềm TIA Portal của Siemens vô cùng đơn giản, bạn chỉ cần thực hiện theo các bước sau:

Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal (phiên bản phù hợp) trên máy tính.
• Kết nối mô đun 6ES7155-6AA01-0BN0 với nguồn điện 24V DC.
• Kết nối cáp mạng PROFINET từ mô đun đến switch mạng hoặc trực tiếp đến cổng PROFINET của PLC.

Mở phần mềm TIA Portal: Khởi động phần mềm TIA Portal và tạo một dự án mới hoặc mở dự án hiện có.

Thêm thiết bị:

• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Trong danh sách thiết bị, tìm đến “Distributed I/O” -> “ET 200SP” -> “Interface modules” -> “IM 155-6 PN” và chọn “6ES7155-6AA01-0BN0”.
• Kéo thả thiết bị vào vùng làm việc.

Cấu hình địa chỉ IP:

• Click chuột phải vào thiết bị vừa thêm, chọn “Properties”.
• Trong tab “General”, tìm đến mục “PROFINET interface [X1]”.
• Chọn “Ethernet addresses”.
• Đặt địa chỉ IP, subnet mask và gateway phù hợp với cấu hình mạng của bạn.

Thêm các mô đun I/O:

• Trong cửa sổ “Device view” của mô đun IM 155-6PN, bạn sẽ thấy các khe cắm mô đun I/O.
• Click chuột phải vào một khe cắm trống, chọn “Insert module”.
• Chọn mô đun I/O phù hợp với ứng dụng của bạn.
• Lặp lại bước này cho đến khi bạn thêm đủ các mô đun I/O cần thiết.

Gán địa chỉ I/O:

Trong cửa sổ “Device view” của từng mô đun I/O, bạn có thể gán địa chỉ đầu vào (I) và đầu ra (Q) cho các kênh.

Kết nối với PLC:

Trong cửa sổ “Devices & networks”, kết nối mô đun IM 155-6PN với PLC bằng cách kéo thả đường kết nối từ cổng PROFINET của mô đun đến cổng PROFINET của PLC.

Tải cấu hình xuống thiết bị:

Click chuột phải vào PLC trong cây dự án và chọn download

4. Cách Lập Trình Sản Phẩm 6ES7155-6AA01-0BN0

Sau khi kết nối thành công, bạn có thể bắt đầu lập trình cho 6ES7155-6AA01-0BN0 thông qua TIA Portal. Dưới đây là một ví dụ đơn giản về cách đọc dữ liệu từ một mô đun đầu vào số (DI) và ghi dữ liệu đến một mô đun đầu ra số (DO):

Tạo một khối hàm (Function Block – FB):

• Trong cây dự án, click chuột phải vào thư mục “Program blocks”, chọn “Add new block”.
• Chọn “Function Block (FB)” và đặt tên cho khối hàm.

Khai báo biến:

• Trong giao diện lập trình của FB, khai báo các biến đầu vào (Input) và đầu ra (Output) tương ứng với các kênh của mô đun DI và DO.
• Ví dụ:

  VAR_INPUT
      Input_Signal : BOOL; // Tín hiệu đầu vào từ mô đun DI
  END_VAR

  VAR_OUTPUT
      Output_Signal : BOOL; // Tín hiệu đầu ra đến mô đun DO
  END_VAR


Viết chương trình:

• Trong phần thân của FB, viết chương trình để xử lý dữ liệu.
• Ví dụ, để bật đầu ra khi đầu vào được kích hoạt:

  Output_Signal := Input_Signal;


Gọi FB trong chương trình chính (OB1):

• Trong khối tổ chức chính (Organization Block – OB1), gọi FB vừa tạo.
• Kết nối các biến đầu vào/đầu ra của FB với các địa chỉ I/O tương ứng của mô đun DI và DO.
• Ví dụ:

  My_FB(Input_Signal := I0.0, Output_Signal := Q0.0);


• Trong đó, I0.0 là địa chỉ của kênh đầu vào số và Q0.0 là địa chỉ của kênh đầu ra số.

Tải chương trình xuống PLC:

Click chuột phải vào PLC trong cây dự án, chọn “Download to device” -> “Hardware and software (only changes)”.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7155-6AA01-0BN0

Trong quá trình sử dụng, bạn có thể gặp một số lỗi nhỏ. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi mất kết nối mạng:

• Kiểm tra cáp mạng PROFINET, đảm bảo cáp được kết nối chắc chắn và không bị hỏng.
• Kiểm tra địa chỉ IP của mô đun và PLC, đảm bảo chúng nằm trong cùng một dải mạng.
• Kiểm tra cấu hình mạng trong TIA Portal, đảm bảo các thông số được cài đặt chính xác.
• Khởi động lại mô đun và PLC.

Lỗi không nhận diện mô đun I/O:

• Kiểm tra xem mô đun I/O đã được cắm đúng vào khe cắm chưa.
• Kiểm tra nguồn cấp cho mô đun I/O.
• Kiểm tra cấu hình mô đun I/O trong TIA Portal.

Lỗi đèn LED báo đỏ:

• Tham khảo tài liệu hướng dẫn sử dụng của Siemens để xác định ý nghĩa của mã lỗi.
• Kiểm tra các kết nối, nguồn cấp và cấu hình.
• Liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn nếu bạn không tự khắc phục được lỗi.

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Nếu bạn đang tìm kiếm một giải pháp I/O phân tán tin cậy, hiệu quả và dễ sử dụng, 6ES7155-6AA01-0BN0 Mô đun IM 155-6PN ST chính là lựa chọn hoàn hảo. Và thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho bạn:

• Sản phẩm chính hãng: Cam kết 100% sản phẩm chính hãng Siemens, đầy đủ giấy tờ chứng nhận.
• Giá cả cạnh tranh: Luôn có chính sách giá tốt nhất cho khách hàng.
• Dịch vụ hỗ trợ chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm, sẵn sàng tư vấn, hỗ trợ bạn 24/7.
• Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc.
• Bảo hành chính hãng: Bảo hành theo tiêu chuẩn của Siemens.

Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

thanhthienphu.vn – Nơi niềm tin được gửi trọn, nơi công nghệ thăng hoa!
