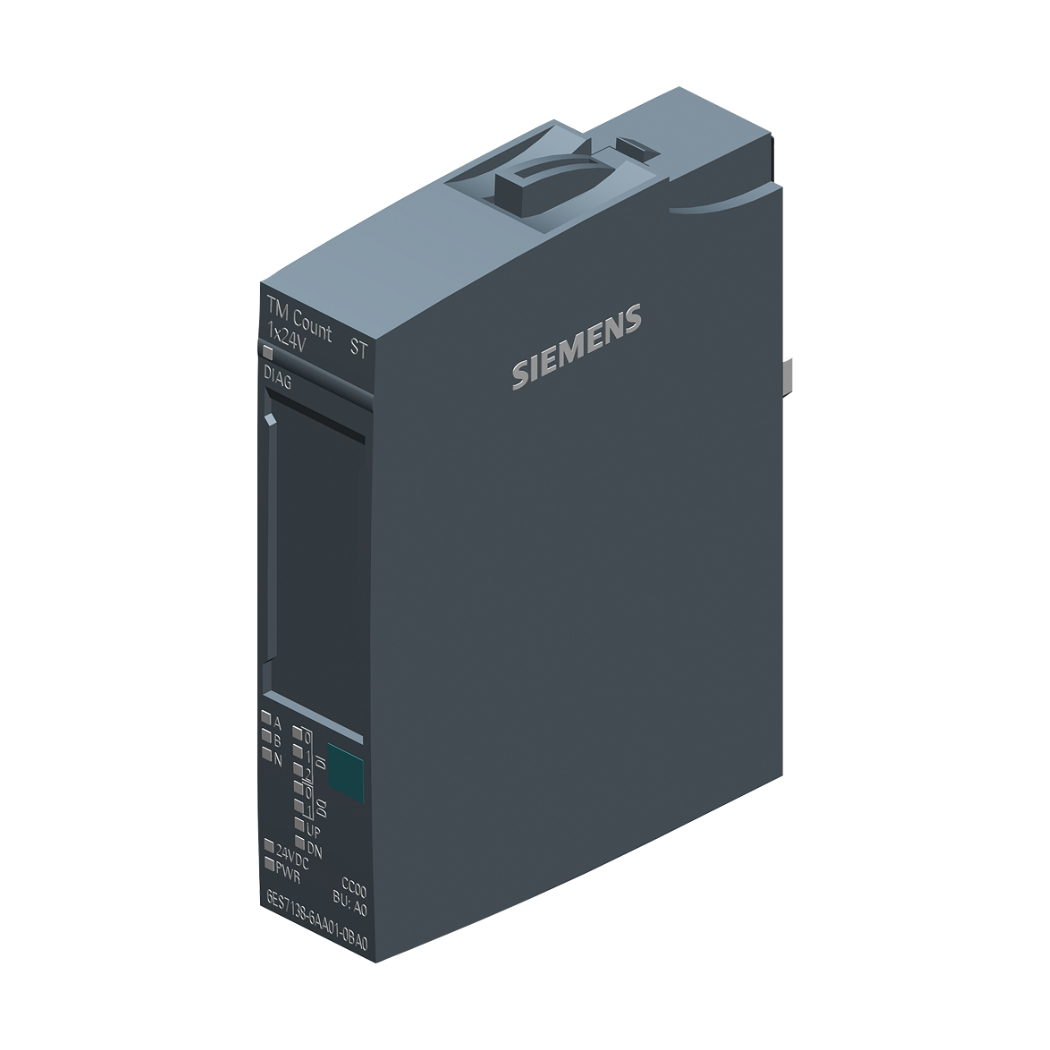

6ES7138-6AA01-0BA0 Mô đun TM count 1x 24 V

6ES7138-6AA01-0BA0 Mô đun TM Count 1x 24 V, giải pháp đếm xung tốc độ cao lý tưởng cho các ứng dụng tự động hóa công nghiệp đòi hỏi độ chính xác và tin cậy.

Nâng cấp hệ thống điều khiển của bạn với mô-đun đếm tiên tiến này, sản phẩm từ Siemens, để đạt hiệu suất vượt trội, tiết kiệm chi phí vận hành và đảm bảo an toàn tuyệt đối, hiện đã có tại thanhthienphu.vn.

1. Thông tin chi tiết về 6ES7138-6AA01-0BA0 Mô đun TM Count 1x 24 V

2. Cấu tạo sản phẩm 6ES7138-6AA01-0BA0 Mô đun TM Count 1x 24 V

• Vỏ bảo vệ: Làm bằng nhựa cứng, chống cháy, bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và va đập.
• Vi mạch xử lý: Thực hiện các chức năng đếm xung, đo tần số, đo chu kỳ, và các chức năng khác.
• Khối cách ly: Bảo vệ mô-đun khỏi nhiễu điện và các sự cố về điện.
• Giao diện truyền thông: Cho phép kết nối với PLC Siemens và các hệ thống tự động hóa khác.

Các đầu nối:

• Đầu nối nguồn: Cung cấp nguồn 24 V DC cho mô-đun.
• Đầu nối tín hiệu: Kết nối với các cảm biến, encoder hoặc các nguồn xung khác.
• Đầu nối đầu ra: Kết nối với các thiết bị điều khiển hoặc cảnh báo.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của mô-đun, giúp dễ dàng theo dõi và chẩn đoán lỗi.

3. Các tính năng chính của sản phẩm 6ES7138-6AA01-0BA0 Mô đun TM Count 1x 24 V

Đếm xung tốc độ cao: Khả năng đếm xung lên đến 200 kHz, phù hợp với các ứng dụng đòi hỏi độ chính xác cao như:

• Đếm sản phẩm trên băng chuyền tốc độ cao.
• Đo tốc độ quay của động cơ.
• Kiểm soát vị trí chính xác của máy móc.

Đo tần số, chu kỳ, thời gian xung: Cung cấp thông tin chi tiết về tín hiệu đầu vào, giúp:

• Giám sát tần số của nguồn điện.
• Đo chu kỳ của các tín hiệu dao động.
• Xác định thời gian xung của các tín hiệu điều khiển.

Đo tốc độ: Tính toán tốc độ dựa trên tần số xung đầu vào, ứng dụng trong:

• Đo tốc độ băng tải.
• Đo tốc độ quay của trục động cơ.
• Kiểm soát tốc độ của các thiết bị khác.

Chế độ hoạt động linh hoạt: Hỗ trợ nhiều chế độ hoạt động khác nhau, bao gồm:

• Chế độ đếm liên tục: Đếm không giới hạn số xung.
• Chế độ đếm một lần: Đếm đến một giá trị đặt trước rồi dừng lại.
• Chế độ đếm vòng: Đếm lặp lại theo một chu kỳ xác định.

Chẩn đoán lỗi và cảnh báo: Tự động phát hiện các lỗi như quá tải, mất tín hiệu, và đưa ra cảnh báo, giúp:

• Nhanh chóng xác định và khắc phục sự cố.
• Giảm thiểu thời gian chết máy.
• Bảo vệ thiết bị khỏi hư hỏng.

Tích hợp dễ dàng: Tương thích với các PLC Siemens và các hệ thống tự động hóa khác thông qua PROFINET hoặc PROFIBUS, giúp:

• Dễ dàng cài đặt và cấu hình.
• Tiết kiệm thời gian và chi phí tích hợp.

4. Hướng dẫn kết nối 6ES7138-6AA01-0BA0 Mô đun TM Count 1x 24 V với phần mềm

Bước 1: Chuẩn bị

• Mô đun 6ES7138-6AA01-0BA0.
• PLC Siemens (ví dụ: S7-1200, S7-1500) tương thích với ET 200SP.
• Phần mềm TIA Portal (phiên bản phù hợp với PLC).
• Cáp kết nối (ví dụ: cáp Ethernet).
• Nguồn cấp 24 V DC.

Bước 2: Kết nối phần cứng

• Lắp đặt mô-đun vào hệ thống ET 200SP.
• Kết nối nguồn 24 V DC cho mô-đun và PLC.
• Kết nối cáp Ethernet từ mô-đun đến PLC hoặc switch mạng.
• Kết nối các cảm biến, encoder hoặc nguồn xung vào các đầu vào của mô-đun.
• Kêt nối các đầu ra của mô-đun nếu cần thiết.

Bước 3: Cấu hình trong TIA Portal

Mở TIA Portal và tạo một dự án mới (hoặc mở dự án hiện có).

Thêm PLC vào dự án.

Thêm hệ thống ET 200SP vào dự án.

Thêm mô-đun 6ES7138-6AA01-0BA0 vào cấu hình phần cứng của ET 200SP.

Cấu hình các thông số của mô-đun:

• Chọn chế độ hoạt động (đếm xung, đo tần số, đo chu kỳ,…).
• Đặt các giá trị ngưỡng cho đầu ra.
• Cấu hình các thông số truyền thông (nếu cần).

Tải cấu hình xuống PLC.

5. Cách lập trình 6ES7138-6AA01-0BA0 Mô đun TM Count 1x 24 V

Sử dụng khối hàm “TM_Count”:

Khối hàm này cung cấp các chức năng cơ bản để đếm xung, đo tần số, đo chu kỳ.

Các đầu vào của khối hàm bao gồm:

• Enable: Kích hoạt khối hàm.
• Mode: Chọn chế độ hoạt động.
• Reset: Đặt lại giá trị đếm.
• Set_Value: Đặt giá trị đếm ban đầu.

Các đầu ra của khối hàm bao gồm:

• Count_Value: Giá trị đếm hiện tại.
• Frequency: Tần số đo được.
• Period: Chu kỳ đo được.
• Status: Trạng thái của khối hàm.

Sử dụng khối hàm “TM_Control”:

Khối hàm này cho phép điều khiển các đầu ra của mô-đun dựa trên giá trị đếm hoặc các điều kiện khác.

Các đầu vào của khối hàm bao gồm:

• Enable: Kích hoạt khối hàm.
• Count_Value: Giá trị đếm hiện tại.
• Threshold_1, Threshold_2: Các ngưỡng so sánh.

Các đầu ra của khối hàm bao gồm:

• Output_1, Output_2: Điều khiển các đầu ra của mô-đun.
• Status: Trạng thái của khối hàm.

Ví dụ: “`SCL // Đếm xung từ encoder và bật đèn khi giá trị đếm đạt 1000 VAR MyCounter : TM_Count; MyControl : TM_Control; EncoderPulse : BOOL; Lamp : BOOL; END_VAR

MyCounter(Enable := TRUE, Mode := 0, Reset := FALSE, Set_Value := 0, Input := EncoderPulse); MyControl(Enable := TRUE, Count_Value := MyCounter.Count_Value, Threshold_1 := 1000, Threshold_2 := 0); Lamp := MyControl.Output_1; “`

6. Khắc phục một số lỗi thường gặp khi sử dụng 6ES7138-6AA01-0BA0 Mô đun TM Count 1x 24 V

7. Liên hệ thanhthienphu.vn để được tư vấn

Chúng tôi hiểu rằng, việc lựa chọn thiết bị phù hợp là yếu tố then chốt để nâng cao hiệu quả sản xuất và tối ưu hóa chi phí. Với đội ngũ kỹ sư giàu kinh nghiệm, thanhthienphu.vn cam kết:

• Tư vấn chuyên nghiệp: Giúp bạn lựa chọn mô-đun 6ES7138-6AA01-0BA0 phù hợp nhất với nhu cầu và ứng dụng của bạn.
• Sản phẩm chính hãng: Cung cấp sản phẩm Siemens chính hãng, có đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
• Giá cả cạnh tranh: Luôn mang đến mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ hậu mãi chu đáo: Hỗ trợ kỹ thuật 24/7, bảo hành chính hãng, bảo trì tận nơi.
• Giao hàng nhanh chóng: Giao hàng toàn quốc, đảm bảo đúng tiến độ.

Liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá tốt nhất:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công!
