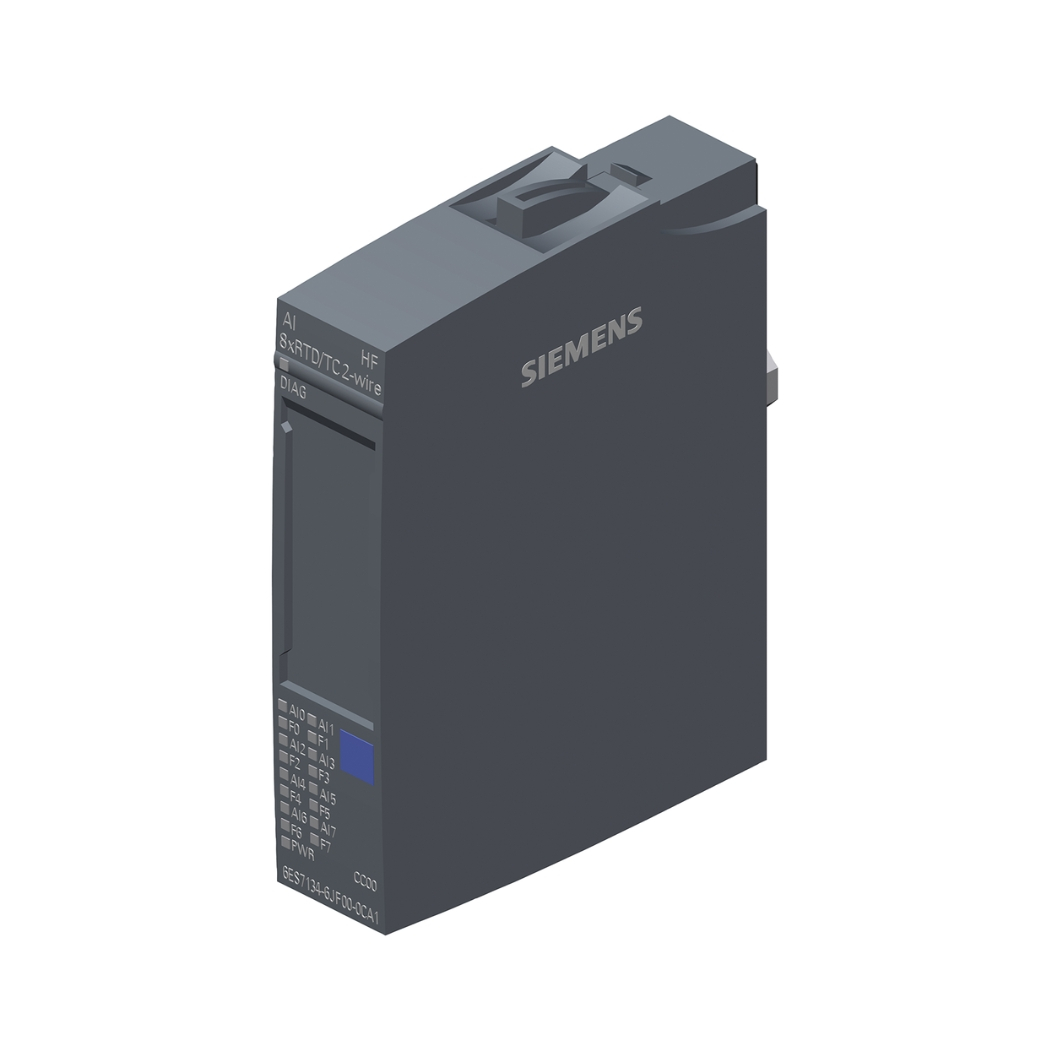

6ES7134-6JF00-2CA1 AI 8xRTD/TC 2-wire HF

6ES7134-6JF00-2CA1 AI 8xRTD/TC 2-wire HF, module đầu vào tương tự mở rộng cho SIMATIC ET 200SP, là giải pháp hoàn hảo để nâng cao độ chính xác và hiệu quả cho hệ thống điều khiển của bạn, đặc biệt trong các ứng dụng đo lường nhiệt độ.

thanhthienphu.vn hân hạnh mang đến cho bạn sản phẩm chất lượng này, cùng với dịch vụ tư vấn chuyên nghiệp và hỗ trợ kỹ thuật tận tâm, giúp tối ưu hóa quy trình sản xuất và nâng cao năng lực cạnh tranh cho doanh nghiệp bạn.

1. Thông tin chi tiết về 6ES7134-6JF00-2CA1 AI 8xRTD/TC 2-wire HF

2. Cấu Tạo Sản Phẩm 6ES7134-6JF00-2CA1

Module 6ES7134-6JF00-2CA1 được thiết kế để mang lại sự tin cậy, chính xác và dễ dàng sử dụng trong các ứng dụng đo lường nhiệt độ công nghiệp. Bên trong vẻ ngoài nhỏ gọn là những linh kiện chất lượng cao, được bố trí khoa học để đảm bảo hiệu suất tối ưu và độ bền vượt trội.

• Vỏ bảo vệ: Chất liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm và rung động.
• Đầu nối: Các đầu nối dạng vít chắc chắn, dễ dàng kết nối dây dẫn từ cảm biến nhiệt độ (RTD hoặc cặp nhiệt điện) tới module. Các đầu nối được đánh dấu rõ ràng để tránh nhầm lẫn trong quá trình đấu dây.
• Mạch điện tử: Bao gồm bộ chuyển đổi tín hiệu tương tự sang số (ADC) độ phân giải cao (16 bit), bộ vi xử lý để xử lý tín hiệu và giao tiếp với hệ thống điều khiển, các linh kiện bảo vệ chống nhiễu, quá áp và ngắn mạch.
• Đèn LED báo trạng thái: Giúp người dùng dễ dàng theo dõi trạng thái hoạt động của module, bao gồm trạng thái nguồn, trạng thái lỗi và trạng thái truyền thông.
• Giao diện truyền thông: Module sử dụng giao thức truyền thông PROFIBUS hoặc PROFINET để kết nối với các thiết bị điều khiển khác trong hệ thống, chẳng hạn như PLC (Programmable Logic Controller).

3. Các Tính Năng Chính Của Sản Phẩm 6ES7134-6JF00-2CA1

Module 6ES7134-6JF00-2CA1 không chỉ là một thiết bị đo lường nhiệt độ thông thường. Nó được tích hợp những tính năng tiên tiến, mang đến sự chính xác, linh hoạt và tin cậy vượt trội:

• Đo lường đa dạng: Hỗ trợ nhiều loại cảm biến nhiệt độ khác nhau, bao gồm cả RTD (Pt100, Pt1000, Ni100, Ni1000…) và cặp nhiệt điện (J, K, L, N, R, S, T…), đáp ứng mọi nhu cầu đo lường nhiệt độ trong các ứng dụng công nghiệp khác nhau.
• Độ phân giải cao: Độ phân giải 16 bit đảm bảo kết quả đo lường chính xác đến từng chi tiết nhỏ nhất, giúp bạn kiểm soát quy trình sản xuất một cách chặt chẽ hơn.
• Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi chỉ 65 ms cho tất cả 8 kênh, giúp bạn cập nhật dữ liệu nhiệt độ một cách nhanh chóng và kịp thời, đáp ứng yêu cầu của các ứng dụng điều khiển thời gian thực.
• Chẩn đoán thông minh: Tích hợp các chức năng chẩn đoán lỗi như đứt dây, ngắn mạch, quá dải, dưới dải, giúp bạn nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian dừng máy và tăng năng suất.
• Cách ly an toàn: Cách ly kênh-kênh và kênh-bus giúp bảo vệ module và hệ thống khỏi các sự cố về điện, đảm bảo an toàn cho người vận hành và thiết bị.
• Dễ dàng tích hợp: Thiết kế nhỏ gọn, tương thích với hệ thống SIMATIC ET 200SP, dễ dàng lắp đặt và tích hợp vào hệ thống hiện có.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7134-6JF00-2CA1 Với Phần Mềm

Việc kết nối module 6ES7134-6JF00-2CA1 với phần mềm điều khiển (ví dụ: TIA Portal của Siemens) rất đơn giản và nhanh chóng. Dưới đây là các bước thực hiện:

• Lắp đặt module: Gắn module 6ES7134-6JF00-2CA1 vào đế cắm (BaseUnit) của hệ thống SIMATIC ET 200SP.
• Kết nối dây dẫn: Kết nối dây dẫn từ cảm biến nhiệt độ (RTD hoặc cặp nhiệt điện) tới các đầu nối tương ứng trên module.
• Cấp nguồn: Cấp nguồn 24 V DC cho module.
• Cài đặt phần mềm: Cài đặt phần mềm TIA Portal (hoặc phần mềm tương thích khác) trên máy tính.
• Thêm thiết bị: Trong TIA Portal, thêm module 6ES7134-6JF00-2CA1 vào cấu hình phần cứng của dự án.
• Cấu hình: Cấu hình các thông số của module, bao gồm loại cảm biến, dải đo, đơn vị đo, các thông số chẩn đoán…
• Tải cấu hình: Tải cấu hình xuống PLC.

5. Cách Lập Trình Sản Phẩm 6ES7134-6JF00-2CA1

Sau khi kết nối module với phần mềm, bạn có thể dễ dàng lập trình để đọc dữ liệu nhiệt độ từ các cảm biến và sử dụng dữ liệu này trong chương trình điều khiển của mình. Dưới đây là một ví dụ đơn giản về cách đọc dữ liệu nhiệt độ trong TIA Portal:

• Tạo khối dữ liệu (Data Block): Tạo một khối dữ liệu để lưu trữ giá trị nhiệt độ từ các kênh của module.
• Sử dụng lệnh “RDREC” hoặc “WRREC”: Sử dụng các lệnh này để đọc dữ liệu từ module. Các lệnh này yêu cầu bạn cung cấp địa chỉ của module và số kênh cần đọc.
• Xử lý dữ liệu: Xử lý dữ liệu nhiệt độ đọc được (ví dụ: chuyển đổi sang đơn vị mong muốn, so sánh với ngưỡng cảnh báo…).

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7134-6JF00-2CA1

Trong quá trình sử dụng, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

• Lỗi đứt dây: Kiểm tra kết nối dây dẫn từ cảm biến tới module. Đảm bảo dây dẫn không bị đứt, lỏng hoặc chập chờn.
• Lỗi ngắn mạch: Kiểm tra xem có bất kỳ dây dẫn nào chạm vào nhau hoặc chạm vào vỏ module không.
• Lỗi quá dải/dưới dải: Kiểm tra xem cảm biến có hoạt động trong dải đo cho phép của module không.
• Lỗi truyền thông: Kiểm tra kết nối cáp mạng giữa module và PLC. Đảm bảo cáp mạng không bị hỏng hoặc lỏng. Kiểm tra cấu hình địa chỉ IP của module và PLC.
• Lỗi nguồn cấp: Kiểm tra xem nguồn cấp 24V DC có đủ điện áp và dòng điện không.
• Không có tín hiệu: Đảm bảo kết nối chắc chắn và không bị lỏng lẻo
• Giá trị đọc không ổn định: Loại bỏ các nguồn gây nhiễu điện từ gần module.

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Bạn đã sẵn sàng để “nâng cấp” hệ thống đo lường nhiệt độ của mình? Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm 6ES7134-6JF00-2CA1 chính hãng Siemens, đầy đủ giấy tờ chứng nhận chất lượng.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn, hỗ trợ kỹ thuật và giải đáp mọi thắc mắc của bạn.
• Hỗ trợ tận tâm: Chúng tôi cam kết đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm, đảm bảo bạn luôn hài lòng với dịch vụ của chúng tôi.

6ES7134-6JF00-2CA1 AI 8xRTD/TC 2-wire HF không chỉ là một module đầu vào tương tự, mà là một giải pháp toàn diện cho bài toán đo lường nhiệt độ trong công nghiệp.
