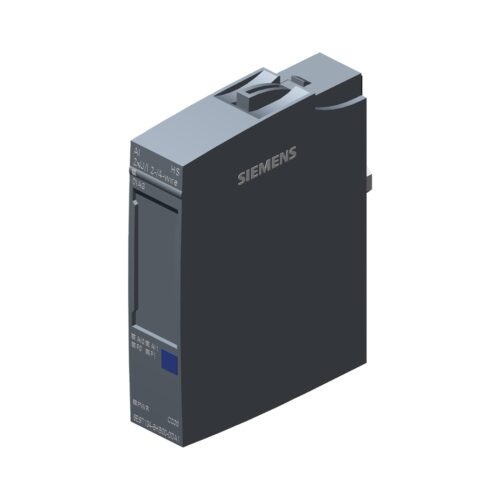

6ES7134-6HD01-0BA1 Module AI 4XU/I 2-Wire

6ES7134-6HD01-0BA1 Module AI 4XU/I 2-Wire, trái tim của hệ thống tự động hóa hiện đại, mang đến giải pháp đo lường và điều khiển chính xác, tin cậy cho các ứng dụng công nghiệp đòi hỏi khắt khe nhất.

thanhthienphu.vn tự hào là nhà cung cấp module analog input này, đồng hành cùng bạn kiến tạo những nhà máy thông minh, quy trình sản xuất hiệu quả và an toàn, đưa doanh nghiệp bạn vươn tầm cao mới.

1. Thông tin chi tiết về 6ES7134-6HD01-0BA1 Module AI 4XU/I 2-Wire

2. Cấu tạo 6ES7134-6HD01-0BA1 Module AI 4XU/I 2-Wire

Các thành phần chính:

• Khối xử lý trung tâm (CPU): Điều khiển toàn bộ hoạt động của module, xử lý tín hiệu đầu vào, thực hiện các chức năng chẩn đoán và giao tiếp với hệ thống điều khiển cấp cao hơn (PLC).
• Khối chuyển đổi tín hiệu tương tự-số (ADC): Chuyển đổi tín hiệu tương tự từ các cảm biến thành tín hiệu số để CPU có thể xử lý.
• Khối cách ly: Bảo vệ module và hệ thống khỏi các sự cố về điện, đảm bảo an toàn và độ tin cậy.
• Khối giao tiếp: Cho phép module giao tiếp với hệ thống điều khiển trung tâm thông qua các giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS.
• Đầu nối (Terminal): Giao diện vật lý để kết nối với các cảm biến và nguồn cấp.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module và các lỗi (nếu có).
• Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm, rung động.

3. Các tính năng chính của 6ES7134-6HD01-0BA1 Module AI 4XU/I 2-Wire

• Độ chính xác cao: Độ phân giải 16 bit, sai số thấp, đảm bảo kết quả đo lường chính xác.
• Tính linh hoạt: Hỗ trợ nhiều loại tín hiệu đầu vào (điện áp, dòng điện), nhiều dải đo, phù hợp với nhiều loại cảm biến khác nhau.
• Tốc độ xử lý nhanh: Thời gian chuyển đổi ngắn, đáp ứng nhanh với các thay đổi của hệ thống.
• Tính năng chẩn đoán: Phát hiện và thông báo lỗi nhanh chóng, giúp giảm thiểu thời gian dừng máy.
• Dễ dàng lắp đặt và cấu hình: Thiết kế nhỏ gọn, giao diện cấu hình thân thiện với người dùng.
• Độ bền cao: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Khả năng mở rộng: Dễ dàng tích hợp vào hệ thống SIMATIC ET 200SP, cho phép mở rộng số lượng kênh đầu vào khi cần thiết.
• Hỗ trợ các tiêu chuẩn công nghiệp: Đảm bảo tính tương thích và an toàn trong các ứng dụng công nghiệp.
• Tiết kiệm năng lượng: Mức tiêu thụ điện năng thấp

4. Hướng dẫn kết nối 6ES7134-6HD01-0BA1 Module AI 4XU/I 2-Wire với phần mềm

Phần mềm cần thiết:

• TIA Portal (Totally Integrated Automation Portal): Phần mềm kỹ thuật tích hợp của Siemens, dùng để cấu hình, lập trình và chẩn đoán các thiết bị tự động hóa của Siemens, bao gồm cả module 6ES7134-6HD01-0BA1.
• STEP 7 (phần mềm lập trình PLC): Một phần của TIA Portal, dùng để lập trình logic điều khiển cho PLC.
• HSP (Hardware Support Package): Gói hỗ trợ phần cứng cho module 6ES7134-6HD01-0BA1, cần được cài đặt trong TIA Portal để phần mềm có thể nhận diện và làm việc với module.

Các bước kết nối:

Lắp đặt module:

• Gắn module 6ES7134-6HD01-0BA1 vào BaseUnit phù hợp của hệ thống ET 200SP.
• Kết nối dây tín hiệu từ các cảm biến vào các đầu nối tương ứng trên module.
• Cấp nguồn 24 V DC cho module.

Cài đặt phần mềm và HSP:

• Cài đặt TIA Portal (phiên bản tương thích) trên máy tính.
• Tải và cài đặt HSP cho module 6ES7134-6HD01-0BA1 từ trang web hỗ trợ của Siemens.

Cấu hình phần cứng trong TIA Portal:

• Tạo một dự án mới trong TIA Portal.
• Thêm một trạm ET 200SP vào dự án.
• Kéo thả module 6ES7134-6HD01-0BA1 từ thư viện phần cứng vào trạm ET 200SP.
• Cấu hình địa chỉ I/O cho module.
• Cấu hình các thông số cho từng kênh đầu vào (loại tín hiệu, dải đo, chế độ lọc…).

Kết nối với PLC:

• Thêm một PLC (ví dụ: S7-1200, S7-1500) vào dự án.
• Thiết lập kết nối truyền thông giữa PLC và trạm ET 200SP (ví dụ: PROFINET).

Tải cấu hình xuống PLC và ET 200SP:

• Biên dịch dự án.
• Tải cấu hình phần cứng và chương trình xuống PLC và ET 200SP.

5. Cách lập trình 6ES7134-6HD01-0BA1 Module AI 4XU/I 2-Wire

Các khối hàm (Function Blocks) liên quan:

Không có khối hàm đặc biệt cho module này: Dữ liệu từ các kênh đầu vào của module 6ES7134-6HD01-0BA1 được đọc trực tiếp từ các địa chỉ I/O đã được cấu hình.

Ví dụ lập trình (trong TIA Portal, ngôn ngữ LAD):

// Đọc giá trị từ kênh 1 của module 6ES7134-6HD01-0BA1
// Giả sử địa chỉ I/O của kênh 1 là IW0

NETWORK 1
TITLE Đọc giá trị kênh 1

      LD     TRUE       // Luôn luôn ON
      MOVE   IW0,       // Đọc giá trị từ địa chỉ IW0
             MW10       // Lưu vào vùng nhớ MW10

// Chuyển đổi giá trị từ dạng số nguyên sang dạng số thực (REAL)
// Giả sử kênh 1 đo dòng điện 4-20 mA, tương ứng với giá trị 0-27648

NETWORK 2
TITLE Chuyển đổi sang số thực

      LD     TRUE
      ITD    MW10,       // Chuyển đổi từ INT sang DINT
             MD12
      DTR    MD12,       // Chuyển đổi từ DINT sang REAL
             MD16
      /R     27648.0,   // Chia cho giá trị max
             MD16
      *R     16.0,      // Nhân với dải đo (ví dụ: 0-16 mA)
             MD16       // Lưu kết quả vào MD16 (giá trị dòng điện thực)

// Xử lý giá trị và thực hiện các tác vụ điều khiển
// (Ví dụ: so sánh với ngưỡng, điều khiển van, hiển thị...)

6. Khắc phục một số lỗi thường gặp với 6ES7134-6HD01-0BA1 Module AI 4XU/I 2-Wire

7. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đã sẵn sàng để nâng tầm hệ thống tự động hóa của mình? Bạn muốn trải nghiệm sự chính xác, tin cậy và hiệu quả mà 6ES7134-6HD01-0BA1 mang lại?

Đừng ngần ngại, hãy liên hệ ngay với thanhthienphu.vn – nhà cung cấp giải pháp tự động hóa hàng đầu tại Việt Nam. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết mang đến cho bạn:

• Sản phẩm chính hãng: 6ES7134-6HD01-0BA1 mới 100%, nhập khẩu trực tiếp từ Siemens.
• Giá cả cạnh tranh: Chính sách giá tốt nhất thị trường, cùng nhiều ưu đãi hấp dẫn.
• Tư vấn chuyên nghiệp: Hỗ trợ lựa chọn sản phẩm phù hợp với nhu cầu và ứng dụng của bạn.
• Hỗ trợ kỹ thuật tận tình: Giải đáp mọi thắc mắc, hướng dẫn lắp đặt, cấu hình và lập trình.
• Dịch vụ hậu mãi chu đáo: Bảo hành chính hãng, hỗ trợ kỹ thuật trọn đời.

Thông tin liên hệ:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục tự động hóa!

6ES7134-6HD01-0BA1 sở hữu 4AI thích hợp cảm biến 2 dây, với các tín hiệu U phạm vi +/- 10V, tín hiệu I phạm vi 0 – 20mA, độ phân giải ở mức 16bit, sử dụng nguồn đầu vào 24VDC, phải mua kèm thêm đế cắm để sử dụng.
