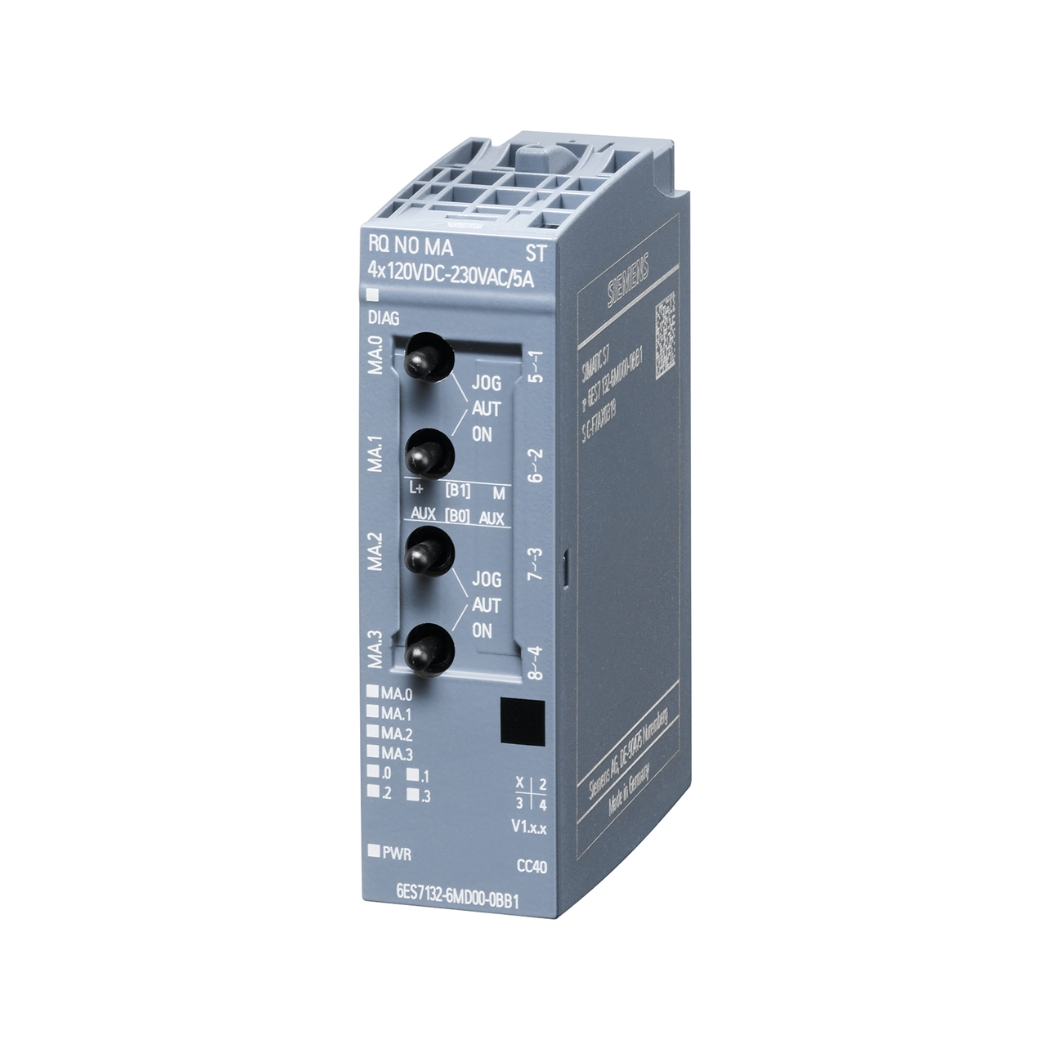

6ES7132-6MD00-0BB1 Relay Module Siemens là mô-đun rơ le kỹ thuật số an toàn, là giải pháp hoàn hảo cho các ứng dụng điều khiển yêu cầu độ tin cậy và an toàn cao.

Sản phẩm này giúp đơn giản hóa việc tích hợp hệ thống, giảm thiểu thời gian ngừng hoạt động và nâng cao hiệu suất tổng thể cho hệ thống tự động hóa của bạn. Đến với thanhthienphu.vn, bạn không chỉ tìm thấy mô-đun chuyển tiếp, khối rơ le chất lượng mà còn được trải nghiệm dịch vụ tư vấn chuyên nghiệp và tận tâm.

1. Cấu Tạo Sản Phẩm 6ES7132-6MD00-0BB1 Relay Module Siemens

Module 6ES7132-6MD00-0BB1 được thiết kế dạng khối nhỏ gọn, chắc chắn, dễ dàng lắp đặt trên thanh ray DIN. Vỏ ngoài làm bằng nhựa cao cấp, chịu nhiệt và chống cháy, đảm bảo an toàn trong môi trường công nghiệp khắc nghiệt.

Mặt trước:

• Các đèn LED hiển thị trạng thái hoạt động của từng kênh đầu ra (8 kênh).
• Các đèn LED báo lỗi (nếu có).
• Tem nhãn ghi thông tin sản phẩm (mã sản phẩm, số seri, tiêu chuẩn…).
• Các đầu nối dây (terminal) để kết nối với các thiết bị ngoại vi.

Mặt bên:

• Khe cắm để gắn lên thanh ray DIN.
• Các khe thông gió giúp tản nhiệt.

Bên trong:

• Bảng mạch điện tử (PCB) chứa các linh kiện điện tử và rơ le.
• Các rơ le cơ điện chất lượng cao, đảm bảo độ bền và tin cậy.
• Mạch bảo vệ chống ngắn mạch, quá tải.
• Mạch chẩn đoán lỗi.

2. Các Tính Năng Chính Của 6ES7132-6MD00-0BB1 Relay Module Siemens

Module 6ES7132-6MD00-0BB1 không chỉ là một thiết bị đóng cắt thông thường, mà còn là một giải pháp toàn diện cho hệ thống điều khiển của bạn, với các tính năng vượt trội:

• Độ tin cậy cao: Rơ le cơ điện chất lượng cao, tuổi thọ lên đến 20 triệu chu kỳ đóng cắt, đảm bảo hoạt động ổn định trong thời gian dài.
• An toàn tuyệt đối: Tích hợp các tính năng bảo vệ chống ngắn mạch, quá tải, mất điện áp nguồn, đảm bảo an toàn cho người vận hành và thiết bị.
• Dễ dàng tích hợp: Thiết kế nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN, tương thích với các hệ thống điều khiển khác của Siemens (SIMATIC ET 200SP).
• Chẩn đoán lỗi thông minh: Các đèn LED báo lỗi giúp nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian ngừng hoạt động.
• Khả năng mở rộng linh hoạt: Module có thể được kết hợp với các module I/O khác của Siemens để tạo thành một hệ thống điều khiển hoàn chỉnh.
• Tiết kiệm năng lượng: Thiết kế tối ưu giúp giảm thiểu tiêu thụ điện năng.
• Phù hợp với nhiều ứng dụng: Thích hợp cho các ứng dụng điều khiển trong công nghiệp, tự động hóa tòa nhà, và các hệ thống an toàn (SIL 3).

3. Hướng Dẫn Kết Nối 6ES7132-6MD00-0BB1 Với Phần Mềm

Để kết nối 6ES7132-6MD00-0BB1 với phần mềm điều khiển (ví dụ: TIA Portal của Siemens), bạn cần thực hiện các bước sau:

Lắp đặt phần cứng:

• Gắn module 6ES7132-6MD00-0BB1 lên thanh ray DIN trong tủ điện.
• Kết nối dây nguồn 24V DC vào các chân cấp nguồn của module.
• Kết nối dây tín hiệu từ các thiết bị ngoại vi (cảm biến, nút nhấn,…) vào các chân đầu vào của module.
• Kết nối dây tín hiệu từ các chân đầu ra của module đến các thiết bị cần điều khiển (đèn báo, van, động cơ,…).
• Đảm bảo rằng tất cả các kết nối đều chắc chắn và đúng sơ đồ.

Cài đặt phần mềm:

• Cài đặt phần mềm TIA Portal (hoặc phần mềm tương thích khác) trên máy tính.
• Cài đặt GSD file (General Station Description) của module 6ES7132-6MD00-0BB1. (Bạn có thể tải GSD file từ trang web của Siemens).

Cấu hình phần cứng trong phần mềm:

• Mở phần mềm TIA Portal.
• Tạo một dự án mới (new project).
• Thêm một trạm (station) mới vào dự án.
• Trong cửa sổ “Hardware Catalog”, tìm kiếm module 6ES7132-6MD00-0BB1 và kéo thả vào trạm vừa tạo.
• Cấu hình địa chỉ I/O cho module.
• Cấu hình các thông số khác (nếu cần).

Kết nối với PLC:

• Kết nối cáp mạng (Ethernet) từ máy tính đến PLC (nếu sử dụng PLC).
• Thiết lập kết nối giữa phần mềm và PLC.

Tải cấu hình xuống PLC:

• Chọn trạm (station) trong cây dự án.
• Nhấn nút “Download to device” để tải cấu hình phần cứng xuống PLC.

4. Cách Lập Trình Sản Phẩm 6ES7132-6MD00-0BB1

Việc lập trình cho 6ES7132-6MD00-0BB1 thường được thực hiện thông qua phần mềm TIA Portal của Siemens. Dưới đây là hướng dẫn cơ bản:

Tạo chương trình:

• Trong cửa sổ “Program blocks” của TIA Portal, tạo một khối hàm (Function Block – FB) hoặc một khối tổ chức (Organization Block – OB) mới.
• Viết chương trình điều khiển trong khối hàm hoặc khối tổ chức vừa tạo.

Sử dụng các lệnh điều khiển:

• Sử dụng các lệnh logic (AND, OR, NOT,…) để xử lý tín hiệu đầu vào.
• Sử dụng các lệnh gán giá trị (MOVE) để điều khiển trạng thái đầu ra của module.
• Ví dụ: Để bật kênh đầu ra số 1 của module, bạn có thể sử dụng lệnh:

  MOVE 1 TO %Qx.0  // Gán giá trị 1 (TRUE) vào bit đầu ra số 1


  (Trong đó, %Qx.0 là địa chỉ của bit đầu ra số 1, x là byte địa chỉ của module).

Kiểm tra và gỡ lỗi:

• Sử dụng chức năng “Online” của TIA Portal để kết nối với PLC và kiểm tra chương trình.
• Sử dụng chức năng “Monitor” để theo dõi giá trị của các biến trong chương trình.
• Sử dụng chức năng “Breakpoint” để tạm dừng chương trình tại một điểm nào đó và kiểm tra giá trị của các biến.

Tải chương trình xuống PLC:

Sau khi đã kiểm tra và gỡ lỗi xong, nhấn nút “Download to device” để tải chương trình xuống PLC.

5. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7132-6MD00-0BB1 Relay Module Siemens
