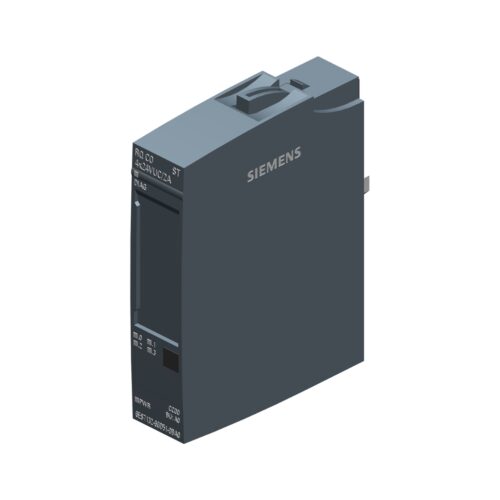

6ES7132-6HD01-2BB1 Relay Module Siemens, một giải pháp mô-đun rơ le kỹ thuật số mạnh mẽ, mang đến sự tin cậy và linh hoạt cho hệ thống tự động hóa của bạn, đã và đang được các kỹ sư điện tin dùng.
thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho bạn sản phẩm chính hãng, chất lượng vượt trội, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp nâng tầm hiệu suất và an toàn cho hệ thống điều khiển của bạn.
1. Thông Tin Chi Tiết Về 6ES7132-6HD01-2BB1 Relay Module Siemens
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Tên sản phẩm | 6ES7132-6HD01-2BB1 Relay Module Siemens |
| Dòng sản phẩm | SIMATIC ET 200SP |
| Loại mô-đun | Mô-đun đầu ra kỹ thuật số (Digital Output Module) |
| Số kênh đầu ra | 8 kênh |
| Loại đầu ra | Rơ le (Relay) |
| Điện áp định mức | 24 V DC |
| Dòng điện định mức mỗi kênh | 2 A |
| Điện áp chuyển mạch tối đa | 230 V AC / 30 V DC |
| Dòng điện chuyển mạch tối đa | 2 A |
| Tuổi thọ cơ học (chu kỳ đóng/ngắt) | 20 triệu lần |
| Tuổi thọ điện (chu kỳ đóng/ngắt ở tải định mức) | 100.000 lần |
| Cách ly | Cách ly giữa các kênh và giữa kênh với bus hệ thống |
| Chẩn đoán | Có (chẩn đoán ngắn mạch, quá tải, mất điện áp nguồn) |
| Nhiệt độ hoạt động | -30 °C đến +60 °C |
| Kích thước (Rộng x Cao x Sâu) | 15 mm x 73 mm x 58 mm |
| Trọng lượng | Khoảng 40 g |
| Tiêu chuẩn | CE, UL, CSA, EAC, FM |
| Nguồn Gốc | Siemens – Đức |
| Giá Tham Khảo | Liên Hệ |
2. Cấu Tạo 6ES7132-6HD01-2BB1 Relay Module Siemens
6ES7132-6HD01-2BB1 không chỉ là một mô-đun rơ le thông thường, mà là một tác phẩm kỹ thuật tinh xảo, được thiết kế để đáp ứng những yêu cầu khắt khe nhất của môi trường công nghiệp. Cấu tạo của sản phẩm là sự kết hợp hoàn hảo giữa độ bền, tính năng và khả năng hoạt động ổn định.
- Vỏ bảo vệ: Được làm từ chất liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm, hóa chất. Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt trong tủ điện.
- Khối đầu nối (Terminal Block): Cho phép kết nối dây dẫn một cách dễ dàng, nhanh chóng và an toàn. Các đầu nối được đánh dấu rõ ràng, giúp việc đấu dây trở nên đơn giản, tránh nhầm lẫn.
- Rơ le (Relay): 8 rơ le chất lượng cao, có khả năng đóng/ngắt dòng điện lên đến 2A mỗi kênh. Rơ le được thiết kế để có tuổi thọ cao, đảm bảo hoạt động tin cậy trong thời gian dài.
- Mạch điện tử: Bao gồm các linh kiện điện tử chất lượng cao, được thiết kế để xử lý tín hiệu điều khiển từ PLC, bảo vệ quá tải, ngắn mạch và cung cấp các chức năng chẩn đoán.
- Đèn LED báo trạng thái: Mỗi kênh đầu ra đều có đèn LED hiển thị trạng thái hoạt động (ON/OFF), giúp người dùng dễ dàng kiểm tra và giám sát tình trạng của từng kênh.
- Giao tiếp với hệ thống: Sử dụng giao thức truyền thông PROFINET hoặc PROFIBUS (tùy thuộc vào cấu hình hệ thống), cho phép kết nối với PLC và các thiết bị khác trong mạng một cách dễ dàng.
- Thiết kế dạng mô-đun: Dễ dàng lắp đặt, thay thế và mở rộng hệ thống khi cần thiết.
3. Các Tính Năng Chính Của 6ES7132-6HD01-2BB1 Relay Module Siemens
6ES7132-6HD01-2BB1 không chỉ đơn thuần là một mô-đun rơ le, mà còn là một giải pháp thông minh, tích hợp nhiều tính năng vượt trội, giúp nâng cao hiệu quả và độ tin cậy của hệ thống điều khiển.
- Độ tin cậy cao: Rơ le chất lượng cao, tuổi thọ lên đến 20 triệu lần đóng/ngắt (cơ học) và 100.000 lần (điện), đảm bảo hoạt động ổn định trong thời gian dài.
- Khả năng chuyển mạch dòng điện lớn: Mỗi kênh có thể chuyển mạch dòng điện lên đến 2A, phù hợp với nhiều loại tải khác nhau.
- Bảo vệ an toàn: Tích hợp các tính năng bảo vệ quá tải, ngắn mạch, giúp bảo vệ thiết bị và hệ thống khỏi các sự cố về điện.
- Chẩn đoán lỗi: Chức năng chẩn đoán thông minh giúp phát hiện và thông báo các lỗi như ngắn mạch, quá tải, mất điện áp nguồn, giúp người dùng nhanh chóng xác định và khắc phục sự cố.
- Dễ dàng lắp đặt và sử dụng: Thiết kế dạng mô-đun, khối đầu nối dễ dàng kết nối, đèn LED báo trạng thái giúp việc lắp đặt, vận hành và bảo trì trở nên đơn giản.
- Tương thích cao: Tương thích với các hệ thống SIMATIC ET 200SP và các PLC Siemens khác, dễ dàng tích hợp vào hệ thống tự động hóa hiện có.
- Tiết kiệm năng lượng: Thiết kế tối ưu giúp giảm thiểu tổn thất điện năng, tiết kiệm chi phí vận hành.
- Hỗ trợ nhiều điện áp : Điện áp chuyển mạch tối đa 230V AC và 30V DC.
- Thiết Kế Nhỏ Gọn: Tối ưu không gian trong tủ điện của bạn.
4. Hướng Dẫn Kết Nối 6ES7132-6HD01-2BB1 Relay Module Siemens Với Phần Mềm
Để khai thác tối đa tiềm năng của 6ES7132-6HD01-2BB1, việc kết nối mô-đun với phần mềm điều khiển là bước đầu tiên và quan trọng nhất. Dưới đây là hướng dẫn chi tiết, từng bước, giúp bạn thực hiện việc này một cách dễ dàng:
Chuẩn bị:
- Phần cứng: Mô-đun 6ES7132-6HD01-2BB1, PLC Siemens (ví dụ: S7-1200, S7-1500), cáp kết nối (PROFINET hoặc PROFIBUS), nguồn cấp 24V DC.
- Phần mềm: TIA Portal (Totally Integrated Automation Portal) phiên bản phù hợp với PLC của bạn.
Lắp đặt mô-đun:
- Gắn mô-đun 6ES7132-6HD01-2BB1 vào base unit của hệ thống ET 200SP.
- Kết nối dây dẫn từ các thiết bị ngoại vi (tải) vào các đầu nối của mô-đun.
- Cấp nguồn 24V DC cho mô-đun.
Cấu hình phần cứng trong TIA Portal:
- Mở dự án TIA Portal của bạn.
- Thêm mô-đun 6ES7132-6HD01-2BB1 vào cấu hình phần cứng. Bạn có thể tìm thấy mô-đun trong thư viện phần cứng của TIA Portal.
- Thiết lập địa chỉ I/O cho mô-đun.
- Cấu hình các thông số khác như chế độ hoạt động, chẩn đoán…
Kết nối PLC với mô-đun:
- Kết nối cáp mạng (PROFINET hoặc PROFIBUS) từ PLC đến base unit của hệ thống ET 200SP.
- Tải cấu hình phần cứng xuống PLC.
Kiểm tra kết nối:
- Sử dụng chức năng giám sát của TIA Portal để kiểm tra trạng thái kết nối giữa PLC và mô-đun.
- Kiểm tra trạng thái của các đèn LED trên mô-đun.
- Thử điều khiển các đầu ra của mô-đun để kiểm tra xem chúng có hoạt động đúng không.
5. Cách Lập Trình 6ES7132-6HD01-2BB1 Relay Module Siemens
Sau khi kết nối thành công, bước tiếp theo là lập trình để “thổi hồn” vào mô-đun 6ES7132-6HD01-2BB1, biến nó thành một phần không thể thiếu trong hệ thống điều khiển của bạn. Dưới đây là hướng dẫn cơ bản về cách lập trình mô-đun này trong TIA Portal:
Tạo chương trình điều khiển:
- Trong TIA Portal, tạo một chương trình (program block) mới hoặc sử dụng chương trình hiện có.
- Sử dụng các khối hàm (function blocks) hoặc lệnh (instructions) phù hợp để điều khiển các đầu ra của mô-đun.
Sử dụng các biến I/O:
- Trong chương trình, sử dụng các biến I/O đã được gán cho các đầu ra của mô-đun.
- Để bật một đầu ra, gán giá trị TRUE (hoặc 1) cho biến tương ứng.
- Để tắt một đầu ra, gán giá trị FALSE (hoặc 0) cho biến tương ứng.
Ví dụ: Giả sử bạn muốn điều khiển một động cơ (kết nối với đầu ra Q0.0 của mô-đun) bằng một nút nhấn (kết nối với đầu vào I0.0 của PLC). Bạn có thể viết chương trình như sau:
// Nếu nút nhấn được nhấn (I0.0 = TRUE)
IF I0.0 THEN
// Bật động cơ (Q0.0 = TRUE)
Q0.0 := TRUE;
ELSE
// Tắt động cơ (Q0.0 = FALSE)
Q0.0 := FALSE;
END_IF;
Sử dụng các chức năng chẩn đoán:
- TIA Portal cung cấp các khối hàm chẩn đoán giúp bạn đọc trạng thái lỗi của mô-đun.
- Bạn có thể sử dụng các thông tin này để hiển thị cảnh báo cho người vận hành hoặc thực hiện các hành động xử lý lỗi tự động.
Tải chương trình xuống PLC:
- Sau khi viết xong chương trình, biên dịch và tải chương trình xuống PLC.
Kiểm tra và chạy thử:
- Kiểm tra lại chương trình bằng cách sử dụng chức năng mô phỏng (simulation) của TIA Portal.
- Chạy thử chương trình trên hệ thống thực tế để đảm bảo rằng nó hoạt động đúng như mong đợi.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7132-6HD01-2BB1 Relay Module Siemens
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED nguồn không sáng | Mất nguồn cấp 24V DC, mô-đun bị hỏng | Kiểm tra nguồn cấp, kiểm tra cầu chì, thay thế mô-đun nếu cần |
| Đèn LED trạng thái kênh không sáng khi bật | Dây dẫn kết nối lỏng hoặc sai, tải bị hỏng, rơ le bị hỏng | Kiểm tra kết nối dây dẫn, kiểm tra tải, thay thế mô-đun nếu cần |
| Đèn LED lỗi sáng | Ngắn mạch, quá tải, mất điện áp nguồn | Kiểm tra tải, kiểm tra nguồn cấp, kiểm tra hệ thống dây dẫn, tham khảo tài liệu hướng dẫn của Siemens để biết thêm chi tiết về mã lỗi |
| PLC không nhận diện được mô-đun | Cấu hình phần cứng sai, cáp mạng bị lỏng hoặc hỏng, địa chỉ I/O không đúng | Kiểm tra cấu hình phần cứng trong TIA Portal, kiểm tra cáp mạng, kiểm tra địa chỉ I/O |
| Mô-đun hoạt động không ổn định | Nhiễu điện từ, nhiệt độ môi trường quá cao | Sử dụng cáp chống nhiễu, lắp đặt mô-đun ở nơi thoáng mát, tránh xa các nguồn gây nhiễu điện từ |
