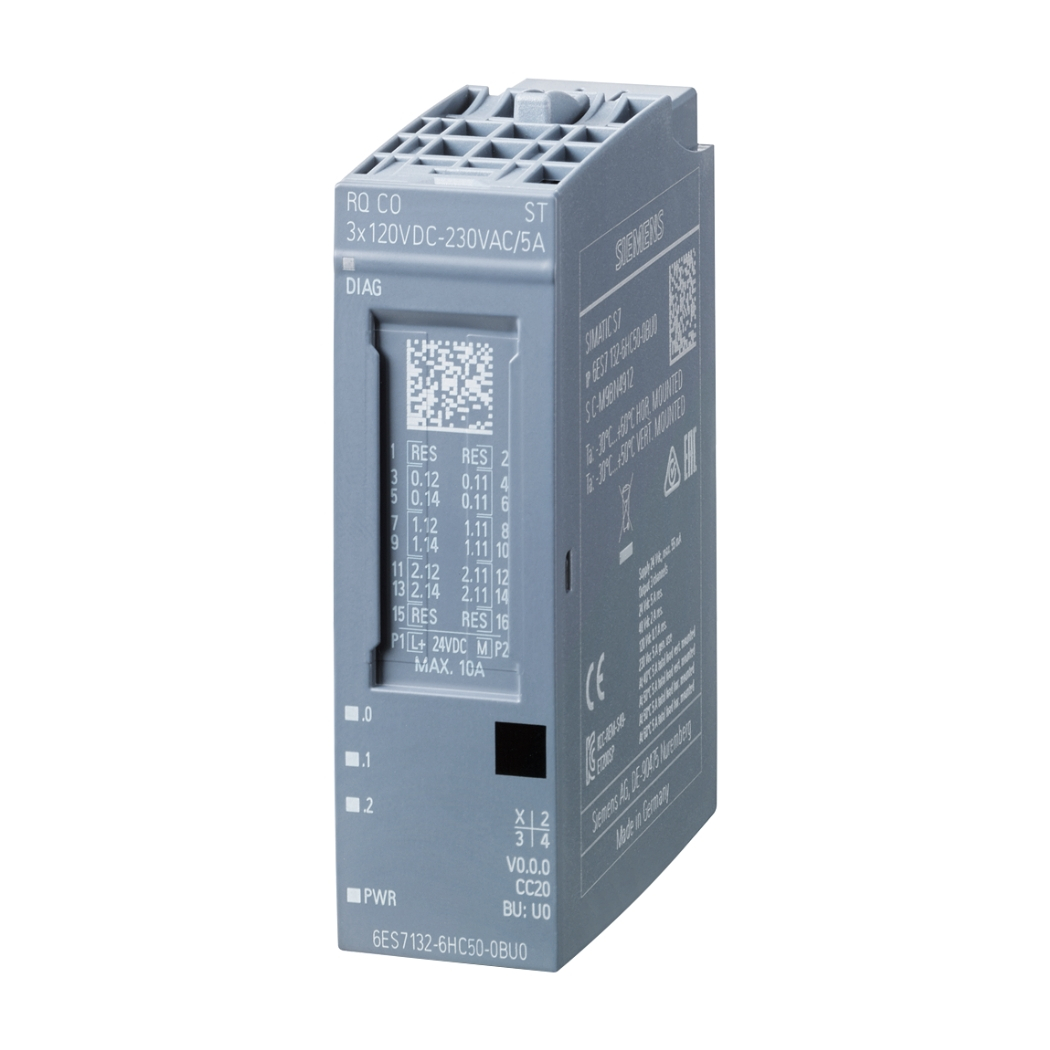

6ES7132-6HC70-0BU0 – Relay Module ET200SP 3 RQ COni Siemens

Download tài liệu SIMATIC ET 200

➢ Simatic ET200 Catalogue

6ES7132-6HC70-0BU0 Relay Module Siemens là giải pháp hoàn hảo cho hệ thống điều khiển của bạn, mang lại hiệu suất vượt trội và độ tin cậy tối đa, là lựa chọn hàng đầu cho các ứng dụng công nghiệp đòi hỏi khắt khe.

Mô-đun rơ-le này từ Siemens, thương hiệu uy tín toàn cầu, sẽ giúp nâng cấp hệ thống tự động hóa, tối ưu hóa quy trình sản xuất và đảm bảo an toàn vận hành tại doanh nghiệp bạn.

1. Cấu tạo sản phẩm 6ES7132-6HC70-0BU0

6ES7132-6HC70-0BU0 được thiết kế với cấu trúc khoa học, đảm bảo độ bền và hiệu suất cao. Cấu tạo chính bao gồm:

• Vỏ bảo vệ: Làm từ vật liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Khối rơ-le: Gồm 8 rơ-le độc lập, mỗi rơ-le có khả năng đóng cắt dòng điện lên đến 2A. Rơ-le được thiết kế để có tuổi thọ cao, đảm bảo hoạt động ổn định trong thời gian dài.
• Mạch điện tử: Điều khiển hoạt động của các rơ-le, bảo vệ quá tải, ngắn mạch và các sự cố khác. Mạch điện tử sử dụng các linh kiện chất lượng cao, đảm bảo độ chính xác và tin cậy.
• Đầu nối: Dạng terminal kẹp lò xo, dễ dàng kết nối dây dẫn, đảm bảo tiếp xúc tốt và chống rung động.
• Đèn LED báo trạng thái: Cho biết trạng thái hoạt động của từng kênh (ON/OFF), giúp dễ dàng kiểm tra và chẩn đoán lỗi.
• Gá DIN rail: Cho phép lắp đặt module lên thanh DIN rail một cách nhanh chóng và dễ dàng.

2. Các tính năng chính của sản phẩm 6ES7132-6HC70-0BU0

• Độ tin cậy cao: Siemens là thương hiệu hàng đầu thế giới về thiết bị tự động hóa, nổi tiếng với chất lượng và độ tin cậy sản phẩm. 6ES7132-6HC70-0BU0 được sản xuất theo tiêu chuẩn nghiêm ngặt, trải qua các quy trình kiểm tra chất lượng khắt khe, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Khả năng chịu tải cao: Mỗi kênh đầu ra có thể chịu dòng điện lên đến 2A, phù hợp với nhiều loại tải khác nhau.
• Bảo vệ quá tải và ngắn mạch: Tích hợp mạch bảo vệ, tự động ngắt khi có sự cố, bảo vệ thiết bị và hệ thống.
• Dễ dàng lắp đặt và bảo trì: Thiết kế nhỏ gọn, lắp đặt trên thanh DIN rail, đầu nối dạng kẹp lò xo giúp việc lắp đặt và thay thế trở nên đơn giản.
• Tương thích với hệ thống ET 200SP: Dễ dàng tích hợp vào hệ thống tự động hóa hiện có, mở rộng khả năng điều khiển.
• Tuổi thọ cao: Tuổi thọ cơ học lên đến 10 triệu lần đóng cắt, tuổi thọ điện 100.000 lần đóng cắt ở tải định mức, giúp giảm chi phí thay thế và bảo trì.
• Đèn LED báo trạng thái: Giúp dễ dàng theo dõi và chẩn đoán lỗi.
• Khả năng chẩn đoán: Module có thể cung cấp thông tin chẩn đoán về trạng thái hoạt động, giúp phát hiện và xử lý sự cố nhanh chóng.

3. Hướng dẫn kết nối 6ES7132-6HC70-0BU0 với phần mềm

6ES7132-6HC70-0BU0 được thiết kế để tích hợp dễ dàng với các hệ thống điều khiển của Siemens, đặc biệt là hệ thống ET 200SP. Dưới đây là các bước cơ bản để kết nối module với phần mềm:

Lắp đặt phần cứng:

• Gắn module 6ES7132-6HC70-0BU0 lên thanh DIN rail trong tủ điện.
• Kết nối nguồn cấp 24V DC cho module.
• Kết nối các đầu ra của module với các thiết bị chấp hành (ví dụ: contactor, van điện từ, đèn báo…).
• Kết nối module với BaseUnit của hệ thống ET 200SP.

Cài đặt phần mềm:

• Sử dụng phần mềm TIA Portal (Totally Integrated Automation Portal) của Siemens để cấu hình và lập trình hệ thống.
• Cài đặt GSD file (General Station Description) của 6ES7132-6HC70-0BU0 vào TIA Portal. Bạn có thể tải GSD file từ trang web hỗ trợ của Siemens.

Cấu hình phần cứng trong TIA Portal:

• Thêm module 6ES7132-6HC70-0BU0 vào cấu hình phần cứng của dự án.
• Thiết lập địa chỉ I/O cho module.
• Cấu hình các thông số hoạt động (nếu cần).

Lập trình

Sử dụng các khối chức năng (Function Block) hoặc ladder logic trong TIA Portal để điều khiển các đầu ra của module. Ví dụ để bật một đầu ra ta sử dụng lệnh “Set Output”

Tải chương trình xuống PLC:

• Kết nối máy tính với PLC.
• Tải chương trình điều khiển xuống PLC.

Kiểm tra và vận hành:

• Kiểm tra kết nối và hoạt động của các đầu ra.
• Theo dõi trạng thái hoạt động của module thông qua đèn LED hoặc trên giao diện HMI.

4. Cách lập trình sản phẩm 6ES7132-6HC70-0BU0

Việc lập trình cho 6ES7132-6HC70-0BU0 thường được thực hiện thông qua phần mềm TIA Portal của Siemens. Dưới đây là một ví dụ đơn giản về cách lập trình để điều khiển một đầu ra của module:

Ví dụ: Điều khiển một đèn báo kết nối với đầu ra Q0.0 của module.

Mở TIA Portal và tạo một dự án mới.

Thêm PLC và cấu hình phần cứng: Chọn loại PLC bạn đang sử dụng và thêm module 6ES7132-6HC70-0BU0 vào cấu hình phần cứng như hướng dẫn ở trên.

Tạo một khối chương trình (Program Block): Ví dụ, tạo một Organization Block (OB1).

Viết chương trình: Trong OB1, sử dụng Ladder Logic (LAD) hoặc Function Block Diagram (FBD) để viết chương trình điều khiển.

• Sử dụng một tiếp điểm thường mở (Normally Open Contact) để đại diện cho điều kiện bật đèn (ví dụ: một nút nhấn).
• Kết nối tiếp điểm này với một cuộn dây đầu ra (Output Coil) đại diện cho đầu ra Q0.0 của module.
• Để dễ hình dung, mã lệnh sẽ có dạng –| |–(Q0.0) , trong đó –| |– là tiếp điểm, (Q0.0) là cuộn dây

Biên dịch và tải chương trình xuống PLC.

Kiểm tra: Nhấn nút nhấn (hoặc kích hoạt điều kiện bật đèn), đèn báo kết nối với Q0.0 sẽ sáng.

5. Khắc phục một số lỗi thường gặp với 6ES7132-6HC70-0BU0 Relay Module Siemens

6. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đã sẵn sàng để nâng cấp hệ thống điều khiển của mình và trải nghiệm những lợi ích tuyệt vời mà 6ES7132-6HC70-0BU0 mang lại?

Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá tốt nhất:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Tại thanhthienphu.vn, chúng tôi cam kết:

• Sản phẩm chính hãng: 100% sản phẩm Siemens, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
• Giá cả cạnh tranh: Luôn có chính sách giá tốt nhất cho khách hàng.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, nhiệt tình, sẵn sàng hỗ trợ 24/7.
• Bảo hành chính hãng: Bảo hành theo tiêu chuẩn của Siemens.
• Giao hàng nhanh chóng: Giao hàng toàn quốc, đảm bảo đúng tiến độ.
• Hỗ trợ kỹ thuật tận tâm: Chúng tôi không chỉ bán sản phẩm, mà còn đồng hành cùng bạn trong suốt quá trình sử dụng.

Với thanhthienphu.vn, bạn không chỉ mua một sản phẩm, mà còn nhận được sự an tâm, tin tưởng và giải pháp tối ưu cho hệ thống của mình.

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường thành công!
