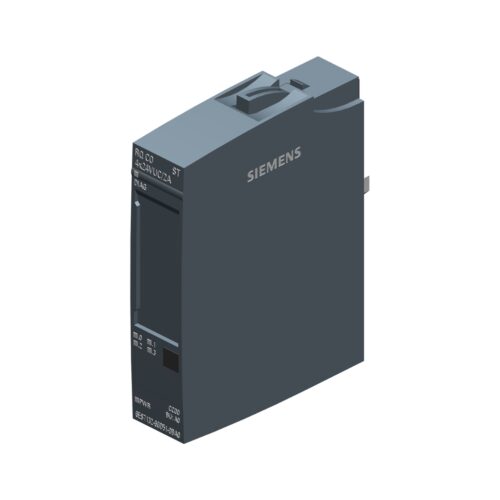

6ES7132-6BF01-2BA0 Module 8 DQ standard

6ES7132-6BF01-2BA0 Module 8 DQ standard, giải pháp đầu ra số lý tưởng cho hệ thống tự động hóa của bạn, mang đến sự linh hoạt, độ tin cậy và hiệu suất vượt trội trong các ứng dụng điều khiển công nghiệp đa dạng.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn đồng hành cùng bạn tối ưu hóa quy trình, nâng cao năng suất và đảm bảo an toàn tuyệt đối.

1. Thông Tin Chi Tiết Về 6ES7132-6BF01-2BA0 Module 8 DQ standard

2. Cấu Tạo Sản Phẩm 6ES7132-6BF01-2BA0

Module 6ES7132-6BF01-2BA0 được thiết kế với triết lý đơn giản, tinh gọn nhưng vẫn đảm bảo đầy đủ các tính năng cần thiết và độ bền cao. Cấu tạo của sản phẩm bao gồm các thành phần chính sau:

Khối đầu nối (Terminal Block):

• Thiết kế: Dạng cắm, không cần ốc vít, giúp việc đấu nối dây trở nên nhanh chóng và dễ dàng hơn bao giờ hết. Bạn chỉ cần cắm dây vào và ấn, không cần lo lắng về việc siết ốc không chặt hay tuột dây.
• Màu sắc: Mã hóa màu sắc rõ ràng cho từng chân tín hiệu, giúp bạn dễ dàng phân biệt và tránh nhầm lẫn khi đấu nối.
• Chất liệu: Nhựa cao cấp, chống cháy, chịu nhiệt tốt, đảm bảo an toàn và độ bền trong môi trường công nghiệp.

Khối điện tử (Electronics Module):

• Vi xử lý: Sử dụng vi xử lý hiệu năng cao, đảm bảo xử lý tín hiệu nhanh chóng và chính xác.
• Mạch bảo vệ: Tích hợp các mạch bảo vệ chống ngắn mạch, quá tải, quá áp, đảm bảo an toàn cho module và các thiết bị kết nối.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng kênh đầu ra, giúp bạn dễ dàng giám sát và phát hiện lỗi.

Vỏ bảo vệ (Housing):

• Chất liệu: Nhựa ABS cao cấp, chống va đập, chống bụi, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Thiết kế: Nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail trong tủ điện.
• Khe tản nhiệt: Giúp module tản nhiệt tốt, đảm bảo hoạt động ổn định trong thời gian dài.

Giao diện kết nối (Interface):

• Kết nối với BaseUnit: Thông qua chân cắm phía sau, dễ dàng lắp đặt và thay thế.
• Kết nối với module liền kề: Thông qua bus kết nối tích hợp, cho phép mở rộng hệ thống một cách linh hoạt.

Nhãn (Labeling):

• Mã sản phẩm: 6ES7132-6BF01-2BA0, giúp bạn dễ dàng nhận biết và tìm kiếm thông tin.
• Thông số kỹ thuật: In rõ các thông số kỹ thuật quan trọng như điện áp, dòng điện, giúp bạn lựa chọn và sử dụng đúng cách.
• Mã QR: Cho phép quét để truy cập nhanh thông tin sản phẩm và tài liệu hướng dẫn trên trang web của Siemens.
• Không gian ghi chú: Cho phép kỹ thuật viên ghi chú thông tin cấu hình, vị trí lắp đặt,…

3. Các Tính Năng Chính Của 6ES7132-6BF01-2BA0 Module 8 DQ standar

8 kênh đầu ra số độc lập:

• Linh hoạt: Cho phép điều khiển đồng thời 8 thiết bị khác nhau, đáp ứng nhu cầu đa dạng của các ứng dụng công nghiệp.
• Tiết kiệm: Giảm chi phí đầu tư so với việc sử dụng nhiều module có số kênh ít hơn.
• Dễ dàng quản lý: Mỗi kênh có thể được cấu hình và điều khiển riêng biệt, giúp bạn dễ dàng quản lý và kiểm soát hệ thống.

Đầu ra Transistor (PNP):

• Tốc độ cao: Thời gian đáp ứng cực nhanh (<0.1ms từ OFF sang ON, <0.5ms từ ON sang OFF), lý tưởng cho các ứng dụng yêu cầu thời gian thực.
• Độ bền cao: Tuổi thọ cao hơn so với đầu ra relay, ít bị ảnh hưởng bởi số lần đóng cắt.
• Ít gây nhiễu: Giảm thiểu nhiễu điện từ, đảm bảo tín hiệu điều khiển ổn định.

Chẩn đoán lỗi tích hợp:

• Phát hiện nhanh: Tự động phát hiện các lỗi như ngắn mạch, quá tải, mất điện áp nguồn.
• Thông báo rõ ràng: Đèn LED báo trạng thái trên module và thông báo qua hệ thống điều khiển trung tâm.
• Giảm thời gian dừng máy: Giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian gián đoạn sản xuất.

Tích hợp dễ dàng với hệ thống SIMATIC ET 200SP:

• Thiết kế module hóa: Dễ dàng lắp đặt và thay thế trên BaseUnit mà không cần dụng cụ đặc biệt.
• Tự động nhận dạng: Hệ thống tự động nhận dạng module và cấu hình các thông số cơ bản.
• Hỗ trợ nhiều giao thức truyền thông: PROFINET, PROFIBUS (thông qua module giao tiếp), dễ dàng kết nối với các thiết bị khác trong hệ thống.

Hỗ trợ cấu hình và lập trình bằng phần mềm TIA Portal:

• Giao diện trực quan: Dễ dàng cấu hình các thông số của module, gán địa chỉ, thiết lập các chức năng chẩn đoán.
• Thư viện phong phú: Cung cấp các khối chức năng (function block) sẵn có, giúp bạn tiết kiệm thời gian lập trình.
• Mô phỏng: Cho phép mô phỏng hoạt động của hệ thống trước khi triển khai thực tế, giúp phát hiện và sửa lỗi sớm.

Chức Năng Giám Sát Dây Dẫn:

• Theo dõi trạng thái dây: Module có thể được cấu hình để theo dõi trạng thái của dây dẫn kết nối với các đầu ra.
• Phát hiện đứt dây: Nếu có bất kỳ sự cố đứt dây nào, module sẽ phát hiện và thông báo lỗi, giúp kỹ thuật viên nhanh chóng xác định vị trí và khắc phục sự cố.
• Cảnh báo sớm: Tính năng này giúp phát hiện sớm các vấn đề tiềm ẩn trong hệ thống dây dẫn, ngăn ngừa các sự cố nghiêm trọng hơn có thể xảy ra.

4. Hướng Dẫn Kết Nối 6ES7132-6BF01-2BA0 Với Phần Mềm

Việc kết nối module 6ES7132-6BF01-2BA0 với phần mềm điều khiển là một quá trình đơn giản, dễ thực hiện, ngay cả với những người mới bắt đầu. Dưới đây là hướng dẫn chi tiết từng bước, giúp bạn tự tin thực hiện:

Bước 1: Chuẩn bị

Phần cứng:

• Module 6ES7132-6BF01-2BA0
• BaseUnit phù hợp (ví dụ: BU15-P16+A0+2B/T)
• Cáp mạng Ethernet (nếu sử dụng PROFINET)
• Nguồn 24V DC
• Máy tính cài đặt phần mềm TIA Portal (phiên bản V13 trở lên)

Phần mềm:

• TIA Portal (Totally Integrated Automation Portal)
• Driver cho card mạng (nếu cần)

Bước 2: Lắp đặt phần cứng

Gắn BaseUnit lên thanh DIN rail: Đảm bảo BaseUnit được gắn chắc chắn và đúng vị trí.

Gắn module 6ES7132-6BF01-2BA0 vào BaseUnit: Cắm module vào khe cắm trên BaseUnit cho đến khi nghe tiếng “click”.

Đấu nối dây:

• Nguồn: Kết nối nguồn 24V DC vào các chân cấp nguồn trên BaseUnit.
• Đầu ra: Kết nối dây từ các thiết bị chấp hành (động cơ, van, đèn báo,…) vào các chân đầu ra trên module. Chú ý mã hóa màu sắc để đấu nối đúng.
• Mạng (nếu có): Kết nối cáp mạng Ethernet từ module đến switch mạng hoặc trực tiếp đến máy tính.

Kiểm tra lại toàn bộ kết nối, đảm bảo không có dây nào bị lỏng hoặc đấu nối sai.

Bước 3: Cấu hình phần cứng trong TIA Portal

Mở TIA Portal và tạo một project mới:

Thêm thiết bị:

• Chọn “Add new device”.
• Chọn “Controllers” -> “SIMATIC ET 200SP” -> “Interface modules” -> chọn module giao tiếp phù hợp (ví dụ: IM 155-6 PN ST).
• Trong cửa sổ “Device view”, kéo thả module 6ES7132-6BF01-2BA0 từ “Hardware catalog” vào vị trí tương ứng trên BaseUnit.

Cấu hình địa chỉ IP (nếu sử dụng PROFINET):

• Nhấp đúp vào module giao tiếp.
• Chọn “Ethernet addresses”.
• Nhập địa chỉ IP, subnet mask và gateway phù hợp với mạng của bạn.

Gán địa chỉ đầu ra:

• Nhấp đúp vào module 6ES7132-6BF01-2BA0.
• Chọn “I/O addresses”.
• TIA Portal sẽ tự động gán địa chỉ cho các kênh đầu ra. Bạn có thể thay đổi nếu cần.

Bước 4: Tải cấu hình xuống thiết bị

• Kết nối máy tính với PLC: Sử dụng cáp mạng Ethernet hoặc cáp MPI/PROFIBUS.
• Chọn “Online” -> “Download to device”.
• TIA Portal sẽ biên dịch và tải cấu hình xuống PLC và module 6ES7132-6BF01-2BA0.
• Sau khi tải xong, chuyển PLC sang chế độ RUN.

Bước 5: Kiểm tra kết nối

Sử dụng chức năng “Online & diagnostics” trong TIA Portal:

• Chọn module 6ES7132-6BF01-2BA0.
• Chọn “Diagnostics”.
• Kiểm tra trạng thái của module, các kênh đầu ra và các thông báo lỗi (nếu có).

Thử điều khiển các đầu ra:

• Tạo một chương trình đơn giản trong TIA Portal để bật/tắt các kênh đầu ra.
• Quan sát trạng thái của các đèn LED trên module và các thiết bị chấp hành để xác nhận kết nối thành công.

5. Cách Lập Trình Sản Phẩm 6ES7132-6BF01-2BA0

Sau khi đã kết nối thành công module 6ES7132-6BF01-2BA0 với phần mềm TIA Portal, bạn có thể bắt đầu lập trình để điều khiển các thiết bị đầu ra. Dưới đây là một số ví dụ và hướng dẫn chi tiết:

Ví dụ 1: Điều khiển động cơ bơm nước

Mục tiêu: Bật/tắt động cơ bơm nước theo tín hiệu từ một cảm biến mức nước.

Phần cứng:

• Module 6ES7132-6BF01-2BA0 (kênh đầu ra 0 kết nối với contactor của động cơ)
• Cảm biến mức nước (kết nối với một đầu vào số của PLC)

Chương trình:

// Biến đầu vào
VAR_INPUT
    Sensor_MucNuoc : BOOL; // Tín hiệu từ cảm biến mức nước
END_VAR

// Biến đầu ra
VAR_OUTPUT
    DongCo_Bom : BOOL AT %Q0.0; // Đầu ra điều khiển động cơ (kênh 0)
END_VAR

// Chương trình chính
NETWORK 1
TITLE = "Điều khiển động cơ bơm nước"
    // Nếu cảm biến báo mức nước thấp, bật động cơ
    IF Sensor_MucNuoc THEN
        DongCo_Bom := TRUE;
    END_IF;

    // Nếu cảm biến báo mức nước cao, tắt động cơ
    IF NOT Sensor_MucNuoc THEN
        DongCo_Bom := FALSE;
    END_IF;

Giải thích:

• Sensor_MucNuoc: Biến lưu trữ trạng thái của cảm biến mức nước (TRUE = mức nước thấp, FALSE = mức nước cao).
• DongCo_Bom: Biến điều khiển đầu ra số 0 của module 6ES7132-6BF01-2BA0.
• Chương trình sẽ bật động cơ khi cảm biến báo mức nước thấp và tắt khi mức nước cao.

Ví dụ 2: Điều khiển đèn báo theo thời gian

Mục tiêu: Bật đèn báo trong 5 giây, sau đó tắt trong 2 giây, lặp lại liên tục.

Phần cứng:

Module 6ES7132-6BF01-2BA0 (kênh đầu ra 1 kết nối với đèn báo).

Chương trình:

// Biến đầu ra
VAR_OUTPUT
    DenBao : BOOL AT %Q0.1; // Đầu ra điều khiển đèn báo (kênh 1)
END_VAR

// Biến nội bộ
VAR
    Timer_On : TON;  // Timer bật đèn
    Timer_Off : TOF; // Timer tắt đèn
    TrangThai : BOOL; // Trạng thái đèn (TRUE = bật, FALSE = tắt)
END_VAR

// Chương trình chính
NETWORK 1
TITLE = "Điều khiển đèn báo theo thời gian"
    // Bật timer khi trạng thái đèn là FALSE
    Timer_On(IN := NOT TrangThai, PT := T#5S);

    // Bật đèn khi timer đếm đủ 5 giây
    IF Timer_On.Q THEN
        TrangThai := TRUE;
        DenBao := TRUE;
    END_IF;

    // Bật timer khi trạng thái đèn là TRUE
    Timer_Off(IN := TrangThai, PT := T#2S);

    // Tắt đèn khi timer đếm đủ 2 giây
    IF Timer_Off.Q THEN
        TrangThai := FALSE;
        DenBao := FALSE;
    END_IF;

Giải thích:

• DenBao: Biến điều khiển đầu ra số 1 của module.
• Timer_On: Timer loại TON, đếm thời gian khi đầu vào IN = FALSE (trạng thái đèn là tắt).
• Timer_Off: Timer loại TOF, đếm thời gian khi đầu vào IN = TRUE (trạng thái đèn là bật).
• TrangThai: Biến lưu trạng thái của đèn.
• Chương trình sẽ bật đèn trong 5 giây (Timer_On) và tắt trong 2 giây (Timer_Off), lặp lại liên tục.

6. Khắc Phục Một Số Lỗi Thường Gặp Với Module 6ES7132-6BF01-2BA0

Trong quá trình sử dụng module 6ES7132-6BF01-2BA0, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Đèn LED báo lỗi (SF) sáng đỏ:

Nguyên nhân:

• Ngắn mạch đầu ra.
• Quá tải đầu ra.
• Mất điện áp nguồn.
• Lỗi cấu hình phần cứng.
• Module bị hỏng.

Cách khắc phục:

• Kiểm tra dây dẫn đầu ra, đảm bảo không có dây nào bị chạm chập.
• Kiểm tra tải kết nối với đầu ra, đảm bảo không vượt quá dòng điện định mức (0.5A/kênh).
• Kiểm tra nguồn 24V DC cấp cho module, đảm bảo đủ điện áp và ổn định.
• Kiểm tra cấu hình phần cứng trong TIA Portal, đảm bảo module được khai báo đúng và địa chỉ đầu ra không bị trùng lặp.
• Nếu đã kiểm tra tất cả các bước trên mà lỗi vẫn còn, có thể module bị hỏng và cần thay thế.

Đèn LED báo trạng thái kênh đầu ra không sáng khi đã bật:

Nguyên nhân:

• Đấu nối dây sai.
• Đứt dây.
• Thiết bị chấp hành bị hỏng.
• Lỗi chương trình.

Cách khắc phục:

• Kiểm tra lại sơ đồ đấu nối dây, đảm bảo đấu nối đúng theo hướng dẫn.
• Kiểm tra dây dẫn, đảm bảo không bị đứt hoặc lỏng.
• Kiểm tra thiết bị chấp hành (động cơ, van, đèn báo,…), đảm bảo hoạt động bình thường.
• Kiểm tra chương trình trong TIA Portal, đảm bảo logic điều khiển đúng và biến đầu ra được gán đúng địa chỉ.

Không thể kết nối với module trong TIA Portal:

Nguyên nhân:

• Cáp mạng bị lỏng hoặc hỏng
• Địa chỉ IP của module không đúng
• Cấu hình tường lửa trên máy tính chặn kết nối
• Lỗi driver card mạng

Cách khắc phục:

• Kiểm tra cáp mạng, đảm bảo kết nối chắc chắn và cáp không bị hỏng.
• Kiểm tra địa chỉ IP của module trong TIA Portal, đảm bảo trùng khớp với địa chỉ IP thực tế của module.
• Tạm thời tắt tường lửa trên máy tính để kiểm tra.
• Cập nhật driver card mạng lên phiên bản mới nhất.

Module hoạt động không ổn định, chập chờn:

Nguyên nhân:

• Nhiễu điện từ
• Nguồn cấp không ổn định
• Module bị quá nhiệt

Cách khắc phục:

• Sử dụng cáp chống nhiễu và đi dây tín hiệu cách xa dây nguồn.
• Sử dụng bộ lọc nguồn để giảm nhiễu trên đường dây nguồn.
• Đảm bảo nguồn cấp 24V DC ổn định, đủ công suất.
• Kiểm tra nhiệt độ môi trường xung quanh module, đảm bảo không vượt quá giới hạn cho phép (-30°C đến +60°C). Nếu cần, lắp thêm quạt tản nhiệt.

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Bạn đã sẵn sàng để đưa hệ thống tự động hóa của mình lên một tầm cao mới? Bạn mong muốn sở hữu module 6ES7132-6BF01-2BA0 chính hãng, chất lượng với giá cả cạnh tranh? Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất.

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp module 6ES7132-6BF01-2BA0 chính hãng Siemens, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
• Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường, đi kèm với nhiều chương trình ưu đãi hấp dẫn.
• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ tư vấn cho bạn giải pháp phù hợp nhất với nhu cầu và ngân sách của bạn.
• Hỗ trợ kỹ thuật tận tâm: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong quá trình lắp đặt, cấu hình, lập trình và khắc phục sự cố.
• Giao hàng nhanh chóng: thanhthienphu.vn giao hàng trên toàn quốc, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
• Bảo hành uy tín: Chúng tôi cung cấp chế độ bảo hành chính hãng theo tiêu chuẩn của Siemens, giúp bạn yên tâm sử dụng sản phẩm.
• Dịch vụ hậu mãi chu đáo: thanhthienphu.vn luôn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm, đảm bảo bạn luôn hài lòng với dịch vụ của chúng tôi.

Liên hệ với thanhthienphu.vn ngay hôm nay:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Đừng bỏ lỡ cơ hội sở hữu module 6ES7132-6BF01-2BA0 và trải nghiệm dịch vụ tuyệt vời từ thanhthienphu.vn.

Hãy để thanhthienphu.vn chắp cánh cho những thành công của bạn!
