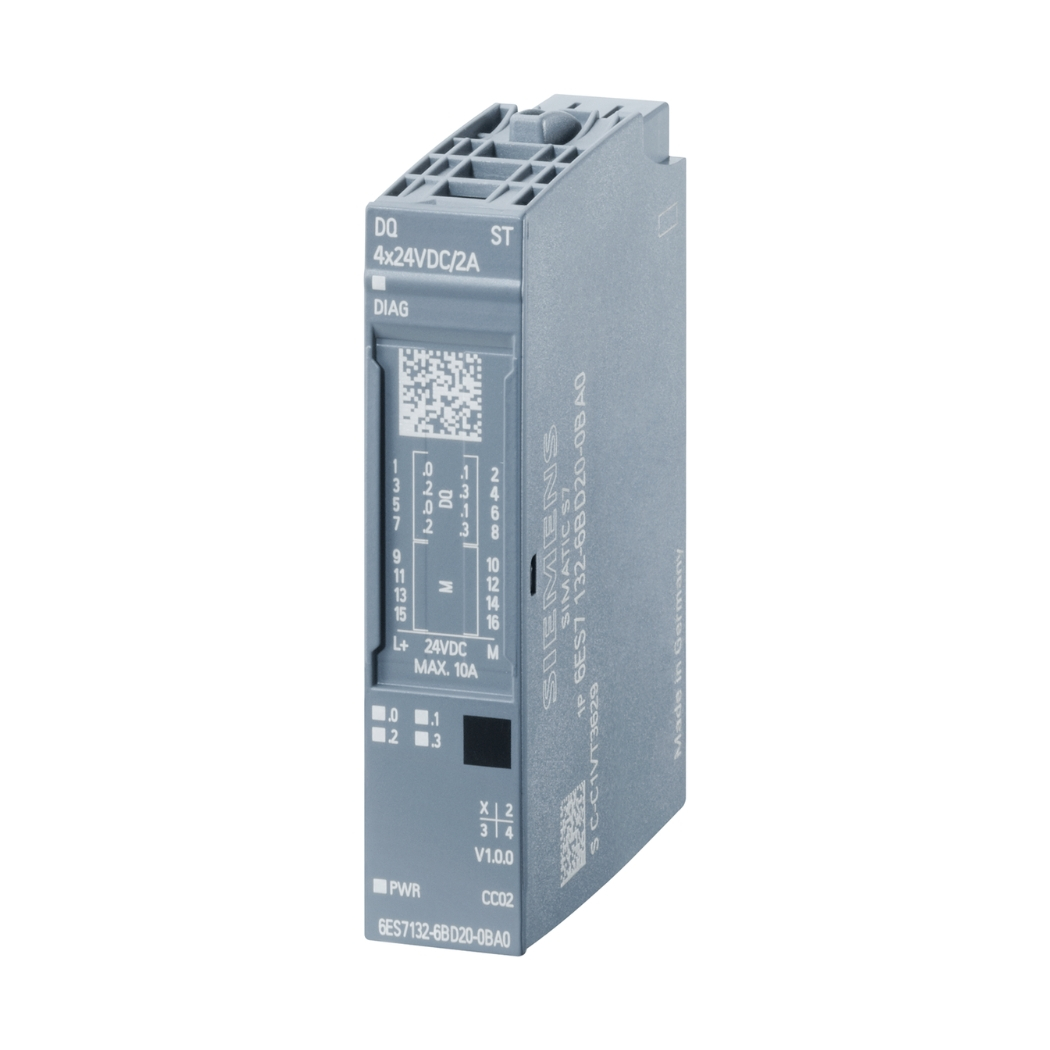

6ES7132-6BD20-2BA0 Module 4 DQ standard là giải pháp đầu ra số lý tưởng cho hệ thống tự động hóa của bạn, đã sẵn sàng tại thanhthienphu.vn.

Nâng tầm hiệu suất, tối ưu quy trình và đảm bảo an toàn tuyệt đối với mô-đun đầu ra số tiên tiến này, mở ra kỷ nguyên mới cho ngành điện công nghiệp tự động.

1. Cấu Tạo 6ES7132-6BD20-2BA0 Module 4 DQ standard

Module 4 DQ standard 6ES7132-6BD20-2BA0 được thiết kế tinh gọn và chắc chắn, bao gồm các thành phần chính sau:

• Khối giao tiếp (Interface Module): Đảm nhiệm vai trò cầu nối giữa module và hệ thống điều khiển trung tâm (PLC). Khối này xử lý các giao thức truyền thông, đảm bảo dữ liệu được truyền tải chính xác và nhanh chóng.
• Khối xử lý (Processing Unit): Là “bộ não” của module, thực hiện các chức năng xử lý tín hiệu đầu ra, kiểm tra trạng thái và báo lỗi (nếu có).
• Khối đầu ra số (Digital Output Block): Chứa các rơ-le (relay) hoặc transistor đóng cắt, chịu trách nhiệm điều khiển trực tiếp các thiết bị ngoại vi (van, động cơ, đèn…).
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng kênh đầu ra (ON/OFF) và các trạng thái lỗi (nếu có).
• Đầu nối (Terminal Block): Dùng để kết nối dây dẫn từ module đến các thiết bị ngoại vi.
• Vỏ bảo vệ (Housing): Bảo vệ các linh kiện bên trong khỏi tác động của môi trường (bụi, độ ẩm,…).

2. Các Tính Năng Chính Của 6ES7132-6BD20-2BA0 Module 4 DQ standard

• Độ tin cậy cao: Hoạt động bền bỉ trong môi trường công nghiệp, giảm thiểu thời gian chết của hệ thống. Theo nghiên cứu của Siemens, các sản phẩm ET 200SP có tỷ lệ lỗi trung bình rất thấp, chỉ khoảng 0.1%.
• Dễ dàng lắp đặt và thay thế: Thiết kế dạng module, kết nối nhanh chóng, tiết kiệm thời gian và công sức.
• Khả năng chẩn đoán lỗi: Tích hợp các chức năng chẩn đoán, giúp phát hiện và xử lý sự cố nhanh chóng.
• Tích hợp an toàn: Đạt các tiêu chuẩn an toàn quốc tế, bảo vệ người vận hành và thiết bị.
• Linh hoạt và có thể mở rộng: Dễ dàng tích hợp vào hệ thống hiện có và mở rộng khi cần thiết.
• Hỗ trợ đa dạng các giao thức truyền thông: PROFINET, PROFIBUS giúp dễ dàng tích hợp.

3. Hướng Dẫn Kết Nối 6ES7132-6BD20-2BA0 Với Phần Mềm

Chuẩn bị:

• Đảm bảo rằng bạn đã cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) phiên bản phù hợp trên máy tính.
• Kết nối máy tính với PLC thông qua cáp Ethernet.
• Gắn module 6ES7132-6BD20-2BA0 vào hệ thống ET 200SP.

Thêm module vào dự án TIA Portal:

• Mở dự án TIA Portal.
• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Trong danh sách thiết bị, tìm và chọn “ET 200SP” -> “Digital output modules” -> “6ES7132-6BD20-2BA0”.
• Kéo và thả module vào vị trí mong muốn trên giao diện mạng.

Cấu hình địa chỉ I/O:

• Nhấp đúp vào module trong giao diện mạng để mở cửa sổ cấu hình.
• Trong tab “I/O addresses”, bạn có thể xem và thay đổi địa chỉ đầu ra của module.
• Địa chỉ mặc định thường là Qx.0 đến Qx.3 (với x là byte bắt đầu).

Kết nối dây dẫn:

• Kết nối dây dẫn từ các thiết bị ngoại vi (van, động cơ,…) đến các đầu nối tương ứng trên module.
• Đảm bảo kết nối đúng cực tính (+/-) theo sơ đồ đấu dây.

Kiểm tra kết nối:

• Sử dụng chức năng “Online & diagnostics” trong TIA Portal để kiểm tra kết nối giữa PLC và module.
• Bật/tắt các đầu ra và kiểm tra xem các thiết bị ngoại vi có hoạt động đúng không.

4. Cách Lập Trình 6ES7132-6BD20-2BA0

Tạo chương trình điều khiển:

• Trong TIA Portal, tạo một khối chương trình (ví dụ: OB1, FC, FB).
• Sử dụng các lệnh logic (AND, OR, NOT,…) và lệnh điều khiển đầu ra (SET, RESET,…) để lập trình điều khiển các đầu ra của module.
• Ví dụ:

  // Nếu đầu vào I0.0 được kích hoạt, đầu ra Q0.0 sẽ được bật
  A I0.0
  = Q0.0

  // Nếu đầu vào I0.1 được kích hoạt, đầu ra Q0.1 sẽ được tắt
  A I0.1
  R Q0.1


Gán biến cho các đầu ra:

• Trong bảng “PLC tags”, tạo các biến (tag) tương ứng với các đầu ra của module (ví dụ: “Valve_1”, “Motor_2”,…).
• Gán địa chỉ I/O của module cho các biến này.

Sử dụng các khối chức năng (Function Block):

Để tạo các chương trình phức tạp hơn, bạn có thể sử dụng các khối chức năng (FB) để đóng gói các đoạn mã điều khiển thành các module tái sử dụng.

Tải chương trình xuống PLC:

Sau khi hoàn thành lập trình, biên dịch chương trình và tải xuống PLC.

Kiểm tra và gỡ lỗi:

• Sử dụng chức năng “Monitor” trong TIA Portal để theo dõi trạng thái của các đầu vào, đầu ra và biến trong chương trình.
• Sử dụng chức năng “Breakpoint” để tạm dừng chương trình tại các điểm cụ thể và kiểm tra giá trị của các biến.

5. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7132-6BD20-2BA0 Module 4 DQ standard

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Bạn đang tìm kiếm giải pháp tự động hóa tối ưu cho doanh nghiệp? Bạn mong muốn nâng cao hiệu suất, giảm thiểu chi phí và đảm bảo an toàn? Đừng ngần ngại, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn chi tiết về Module 4 DQ standard 6ES7132-6BD20-2BA0 và các giải pháp tự động hóa tiên tiến khác.

• Đội ngũ kỹ sư giàu kinh nghiệm: Sẵn sàng giải đáp mọi thắc mắc, hỗ trợ kỹ thuật tận tình 24/7.
• Sản phẩm chính hãng, chất lượng đảm bảo: Cam kết cung cấp sản phẩm chính hãng Siemens, đầy đủ CO, CQ.
• Giá cả cạnh tranh: Luôn có chính sách giá tốt nhất cho khách hàng.
• Dịch vụ hậu mãi chu đáo: Bảo hành, bảo trì, sửa chữa nhanh chóng, chuyên nghiệp.

Thông Tin Liên Hệ:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn

Hãy gọi ngay 08.12.77.88.99 để được tư vấn miễn phí và nhận báo giá tốt nhất! Đội ngũ chuyên gia của thanhthienphu.vn luôn sẵn lòng đồng hành cùng bạn trên con đường chinh phục tự động hóa.
