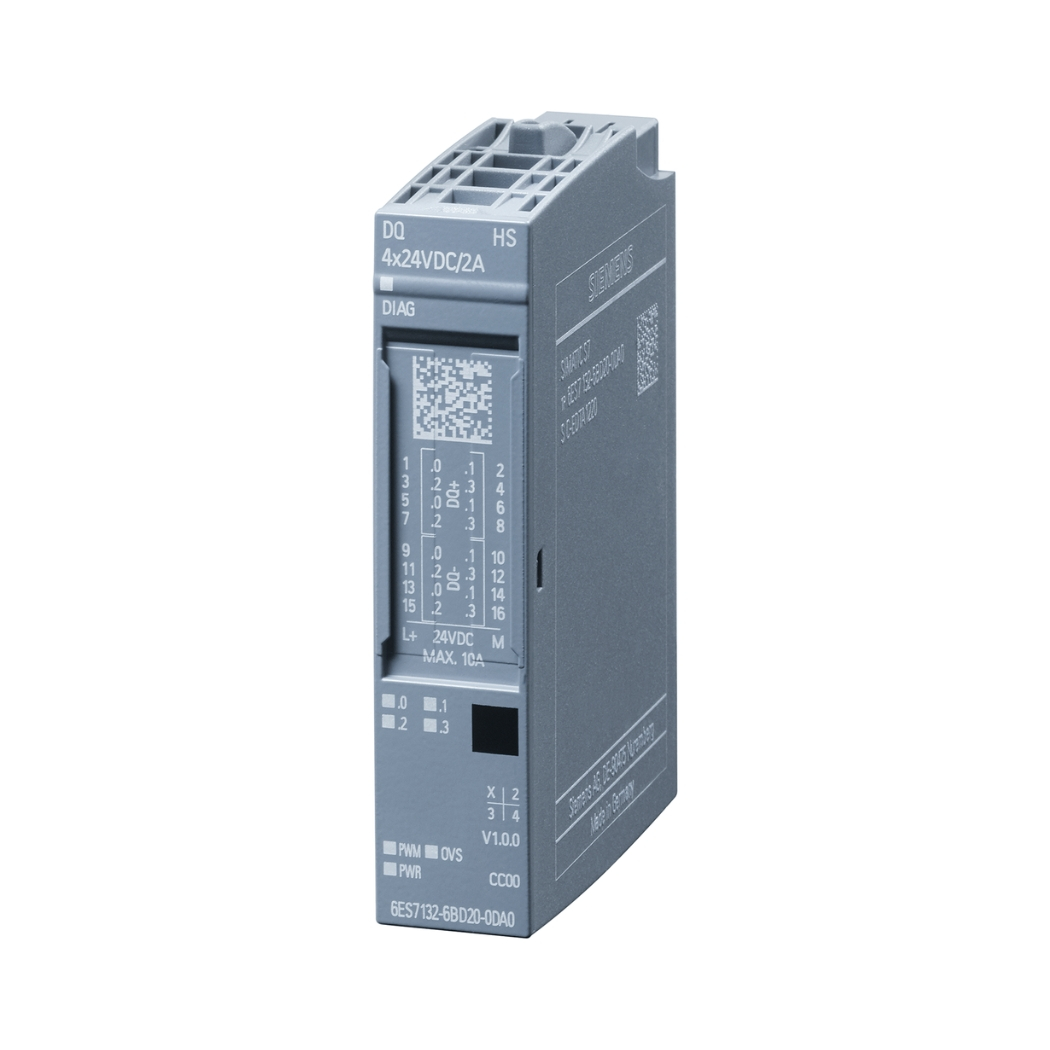

6ES7132-6BD20-0DA0 – Mô đun ET200SP DQ 4x24VDC/2A HS Siemens

Download tài liệu SIMATIC ET 200

➢ Simatic ET200 Catalogue

6ES7132-6BD20-0DA0 DQ 4x 24 V DC/2A HS là mô-đun đầu ra số tốc độ cao từ Siemens, mang đến giải pháp điều khiển chính xác và đáng tin cậy cho hệ thống tự động hóa của bạn, giúp nâng cao hiệu suất và giảm thiểu chi phí vận hành.

thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho bạn sản phẩm chính hãng, chất lượng vượt trội cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn tối ưu hóa quy trình sản xuất và gia tăng lợi thế cạnh tranh.

1. Cấu Tạo 6ES7132-6BD20-0DA0 DQ 4x 24 V DC/2A HS

Mô-đun 6ES7132-6BD20-0DA0 được thiết kế với sự tỉ mỉ và chính xác, đảm bảo độ bền và khả năng hoạt động ổn định trong môi trường công nghiệp.

• Về mặt cấu trúc, mô-đun này bao gồm các thành phần chính: vỏ bảo vệ bằng nhựa cứng chất lượng cao, chống chịu va đập và tác động từ môi trường; các đầu nối (terminal) để kết nối dây dẫn điện từ các thiết bị ngoại vi; mạch điện tử bên trong với các linh kiện chất lượng cao, đảm bảo xử lý tín hiệu nhanh và chính xác.
• Điểm nổi bật trong thiết kế của 6ES7132-6BD20-0DA0 là khả năng lắp đặt dễ dàng trên các BaseUnit (đế gắn) của hệ thống ET 200SP. Cơ chế “click-and-go” giúp việc lắp đặt và thay thế mô-đun trở nên nhanh chóng và thuận tiện, không cần dụng cụ đặc biệt.
• Ngoài ra, mô-đun còn có các đèn LED trạng thái, giúp người dùng dễ dàng theo dõi tình trạng hoạt động của từng kênh đầu ra.

2. Các Tính Năng Chính Của 6ES7132-6BD20-0DA0 DQ 4x 24 V DC/2A HS

6ES7132-6BD20-0DA0: Sự Kết Hợp Hoàn Hảo Giữa Hiệu Suất, Độ Tin Cậy Và Tính Linh Hoạt

Mô-đun 6ES7132-6BD20-0DA0 không chỉ là một thiết bị đầu ra số thông thường, mà còn là một giải pháp toàn diện cho các ứng dụng tự động hóa đòi hỏi sự chính xác và tốc độ. Các tính năng chính của sản phẩm bao gồm:

• Đầu ra tốc độ cao: Thời gian đáp ứng cực nhanh (≤ 100 µs từ ON sang OFF và ≤ 150 µs từ OFF sang ON) cho phép điều khiển các thiết bị chấp hành một cách chính xác và gần như tức thời.
• Độ tin cậy cao: Sản phẩm được thiết kế để hoạt động liên tục trong môi trường công nghiệp khắc nghiệt, với khả năng chống nhiễu, chống sốc và rung động tốt.
• Bảo vệ toàn diện: Tích hợp các tính năng bảo vệ ngắn mạch, quá tải và quá nhiệt, đảm bảo an toàn cho hệ thống và thiết bị.
• Chẩn đoán lỗi thông minh: Các đèn LED trạng thái và chức năng chẩn đoán qua phần mềm giúp người dùng dễ dàng phát hiện và khắc phục sự cố.
• Lắp đặt và thay thế dễ dàng: Thiết kế “click-and-go” cho phép lắp đặt và thay thế mô-đun một cách nhanh chóng mà không cần dụng cụ đặc biệt.
• Hỗ trợ Hot Swapping: Chức năng cho phép các Kỹ sư thay thế thiết bị nhanh chóng và hiệu quả, giúp giảm thiểu thời gian chết của máy và duy trì hoạt động sản xuất liên tục.
• Tích hợp linh hoạt: Tương thích với các hệ thống PLC Siemens và các chuẩn truyền thông công nghiệp phổ biến như PROFIBUS DP và PROFINET IO.

3. Hướng Dẫn Kết Nối 6ES7132-6BD20-0DA0 DQ 4x 24 V DC/2A HS Với Phần Mềm

Chuẩn bị:

• Cài đặt phần mềm TIA Portal phiên bản phù hợp.
• Đảm bảo rằng bạn có BaseUnit tương thích và đã được kết nối với PLC.
• Kết nối máy tính với PLC qua cáp Ethernet hoặc PROFIBUS.

Thêm thiết bị vào dự án:

• Mở TIA Portal và tạo một dự án mới hoặc mở dự án hiện có.
• Trong cửa sổ “Devices & networks”, thêm một trạm ET 200SP.
• Trong “Hardware catalog”, tìm kiếm mô-đun 6ES7132-6BD20-0DA0 và kéo thả vào vị trí thích hợp trên BaseUnit.

Cấu hình địa chỉ I/O:

• Chọn mô-đun trong cửa sổ “Device view”.
• Trong “Properties”, tìm đến phần “I/O addresses” và cấu hình địa chỉ đầu ra cho các kênh (ví dụ: Q0.0, Q0.1, Q0.2, Q0.3).

Cấu hình các thông số khác (tùy chọn):

Bạn có thể cấu hình các thông số như chế độ hoạt động, thời gian lọc nhiễu, v.v. trong phần “Properties” của mô-đun.

Tải cấu hình xuống PLC:

Sau khi hoàn tất cấu hình, nhấn nút “Download to device” để tải cấu hình xuống PLC.

4. Cách Lập Trình 6ES7132-6BD20-0DA0 DQ 4x 24 V DC/2A HS

Lập Trình 6ES7132-6BD20-0DA0 Trong TIA Portal: Mở Ra Khả Năng Điều Khiển Vô Hạn

Sau khi đã kết nối và cấu hình phần cứng, bước tiếp theo là lập trình để điều khiển các đầu ra của mô-đun 6ES7132-6BD20-0DA0. Dưới đây là một ví dụ đơn giản về cách điều khiển một đầu ra trong TIA Portal bằng ngôn ngữ Ladder (LAD):

Tạo một khối hàm (Function Block – FB) hoặc khối tổ chức (Organization Block – OB):

• Trong “Program blocks”, nhấn chuột phải và chọn “Add new block”.
• Chọn loại khối (FB hoặc OB) và ngôn ngữ lập trình (LAD).

Viết chương trình điều khiển:

• Sử dụng các tiếp điểm thường mở (Normally Open – NO) hoặc thường đóng (Normally Closed – NC) để đại diện cho các điều kiện đầu vào.
• Sử dụng cuộn dây (Coil) để đại diện cho đầu ra của mô-đun (ví dụ: Q0.0).
• Kết nối các tiếp điểm và cuộn dây để tạo thành mạch logic điều khiển.

Ví dụ:

Network 1: Điều khiển đầu ra Q0.0
|
|--[NO]-- I0.0 ---( )--- Q0.0
|

Trong ví dụ này, khi đầu vào I0.0 được kích hoạt (có tín hiệu), đầu ra Q0.0 của mô-đun 6ES7132-6BD20-0DA0 sẽ được bật.

Gán địa chỉ cho các biến:

• Trong “PLC tags”, tạo các tag (biến) tương ứng với các đầu vào và đầu ra của chương trình.
• Gán địa chỉ I/O cho các tag (ví dụ: I0.0, Q0.0).

Tải chương trình xuống PLC:

Sau khi hoàn tất lập trình, nhấn nút “Download to device” để tải chương trình xuống PLC.

5. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7132-6BD20-0DA0 DQ 4x 24 V DC/2A HS

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Đừng để hệ thống của bạn bị tụt hậu so với sự phát triển của công nghệ. Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt mà mô-đun 6ES7132-6BD20-0DA0 mang lại. Chúng tôi cam kết:

• Cung cấp sản phẩm chính hãng, chất lượng đảm bảo.
• Giá cả cạnh tranh, nhiều ưu đãi hấp dẫn.
• Dịch vụ hỗ trợ kỹ thuật tận tâm, chuyên nghiệp.
• Giao hàng nhanh chóng, đúng hẹn.

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công!
