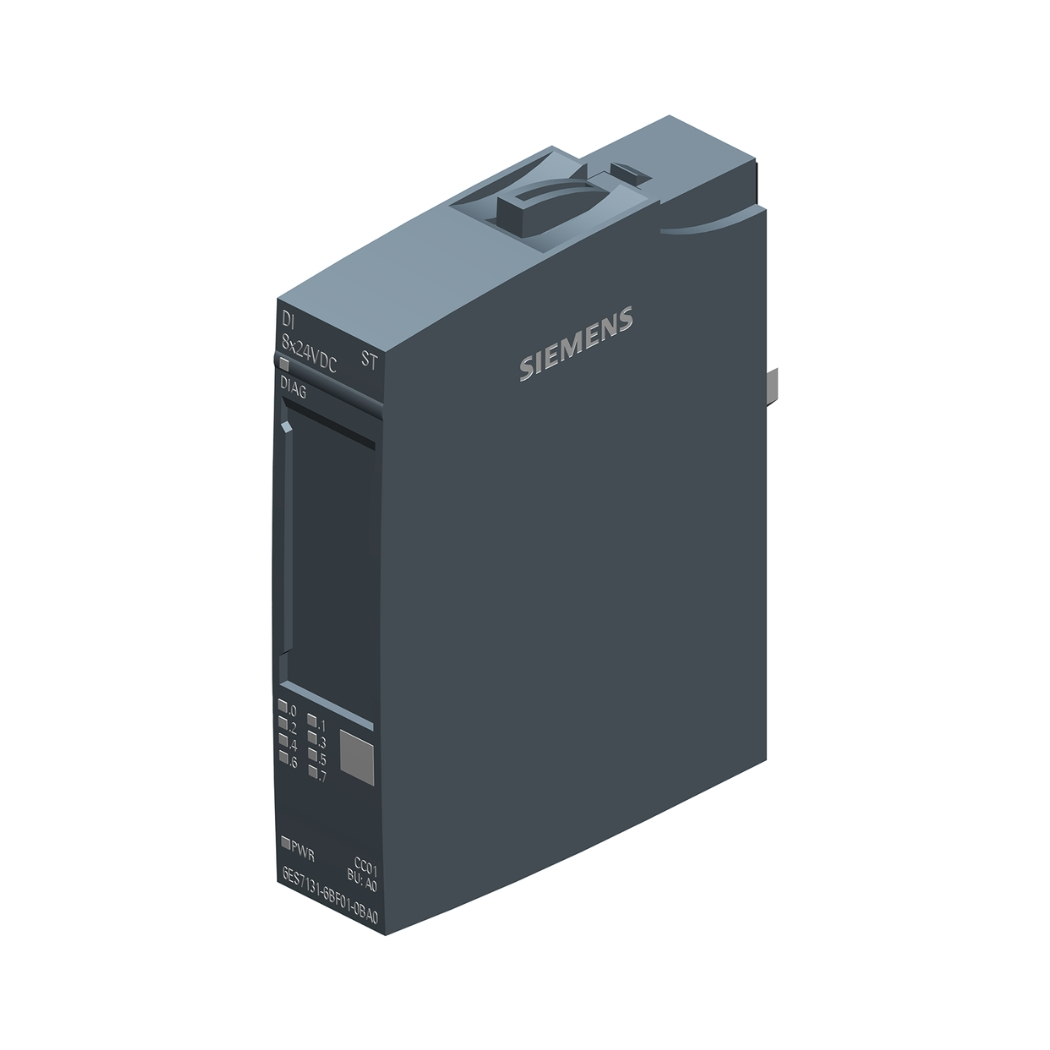

6ES7131-6BF01-2BA0 – Module ET200SP 8 DI standard Siemens

Download tài liệu SIMATIC ET 200

➢ Simatic ET200 Catalogue

6ES7131-6BF01-2BA0 Module 8 DI standard là một giải pháp đầu vào số đáng tin cậy từ Siemens, mở ra khả năng kiểm soát và giám sát hệ thống tự động hóa của bạn một cách hiệu quả.

Mô-đun đầu vào kỹ thuật số này mang lại sự chính xác, linh hoạt, và độ bền vượt trội, giúp nâng tầm hiệu suất cho các ứng dụng công nghiệp đa dạng, từ dây chuyền sản xuất đến hệ thống điều khiển máy móc.

1. Cấu Tạo Sản Phẩm 6ES7131-6BF01-2BA0

6ES7131-6BF01-2BA0 Module 8 DI standard được thiết kế với triết lý tối giản nhưng vẫn đảm bảo tính năng và độ bền vượt trội. Cấu tạo của sản phẩm bao gồm các thành phần chính sau:

• Vỏ bảo vệ: Làm từ chất liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Khối đầu nối: Nơi kết nối dây tín hiệu từ các cảm biến, thiết bị ngoại vi. Các đầu nối được thiết kế dạng vít, đảm bảo kết nối chắc chắn, chống rung lắc.
• Mạch điện tử: Bao gồm các linh kiện điện tử chất lượng cao, được bố trí khoa học, đảm bảo hoạt động ổn định và chính xác.
• Bộ vi xử lý: Xử lý tín hiệu đầu vào, thực hiện các chức năng chẩn đoán và giao tiếp với hệ thống điều khiển trung tâm.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng kênh đầu vào và các thông báo lỗi (nếu có).
• Giao diện truyền thông: Kết nối với hệ thống ET 200SP thông qua giao thức truyền thông tốc độ cao, đảm bảo truyền dữ liệu nhanh chóng và tin cậy.

2. Các Tính Năng Chính Của Sản Phẩm 6ES7131-6BF01-2BA0 Module 8 DI standard

6ES7131-6BF01-2BA0 không chỉ là một module đầu vào số thông thường, mà còn là một giải pháp toàn diện, tích hợp nhiều tính năng ưu việt:

• 8 kênh đầu vào số: Cho phép kết nối đồng thời với nhiều thiết bị, cảm biến, mở rộng khả năng giám sát và điều khiển hệ thống.
• Hỗ trợ cả tín hiệu PNP và NPN: Linh hoạt trong việc kết nối với nhiều loại cảm biến khác nhau, không cần phải lo lắng về vấn đề tương thích.
• Thời gian đáp ứng nhanh: Đảm bảo hệ thống phản ứng kịp thời với các thay đổi tín hiệu, nâng cao hiệu suất và độ chính xác.
• Cách ly quang học: Bảo vệ hệ thống khỏi nhiễu điện, tăng độ tin cậy và an toàn, đặc biệt quan trọng trong môi trường công nghiệp nhiều thiết bị điện.
• Chức năng chẩn đoán: Giúp phát hiện và xử lý sự cố nhanh chóng, giảm thiểu thời gian dừng máy và chi phí bảo trì.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt: Tiết kiệm không gian trong tủ điện, dễ dàng tích hợp vào hệ thống hiện có.
• Độ bền cao, hoạt động ổn định trong môi trường khắc nghiệt: Đảm bảo tuổi thọ sản phẩm, giảm thiểu chi phí thay thế và bảo trì.
• Tương thích với hệ thống ET 200SP: Dễ dàng mở rộng và nâng cấp hệ thống khi cần thiết.

3. Hướng Dẫn Kết Nối 6ES7131-6BF01-2BA0 Module 8 DI standard Với Phần Mềm

Việc kết nối 6ES7131-6BF01-2BA0 với phần mềm điều khiển (thường là TIA Portal của Siemens) rất đơn giản và trực quan. Dưới đây là các bước cơ bản:

Lắp đặt phần cứng:

• Gắn module 6ES7131-6BF01-2BA0 vào đế (base unit) của hệ thống ET 200SP.
• Kết nối dây tín hiệu từ các cảm biến, thiết bị ngoại vi vào các đầu nối tương ứng trên module.
• Cấp nguồn 24V DC cho module.

Cài đặt phần mềm:

• Cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) trên máy tính.
• Cài đặt GSD file (General Station Description) cho module 6ES7131-6BF01-2BA0. File GSD thường được cung cấp bởi nhà sản xuất hoặc có thể tải về từ trang web của Siemens.

Cấu hình phần cứng trong TIA Portal:

• Mở dự án (project) trong TIA Portal.
• Thêm trạm ET 200SP vào dự án.
• Thêm module 6ES7131-6BF01-2BA0 vào cấu hình phần cứng của trạm ET 200SP.
• Cấu hình địa chỉ I/O cho các kênh đầu vào của module.

Lập trình:

Viết chương trình điều khiển trong TIA Portal, sử dụng các khối hàm (function blocks) để đọc giá trị từ các kênh đầu vào của module.

Tải chương trình xuống PLC:

• Kết nối máy tính với PLC (Programmable Logic Controller).
• Tải chương trình điều khiển xuống PLC.

Kiểm tra và vận hành:

Kiểm tra kết nối và hoạt động của module bằng cách thay đổi trạng thái của các cảm biến, thiết bị ngoại vi và quan sát giá trị đọc được trong TIA Portal.

4. Cách Lập Trình Sản Phẩm 6ES7131-6BF01-2BA0

Lập trình cho 6ES7131-6BF01-2BA0 trong TIA Portal rất đơn giản. Bạn có thể sử dụng các khối hàm (function blocks) có sẵn hoặc tự viết các đoạn mã lệnh (code) để đọc giá trị từ các kênh đầu vào.

Ví dụ: Sử dụng khối hàm “RDREC” để đọc dữ liệu từ một kênh đầu vào cụ thể.

// Khối hàm RDREC
RDREC (
    REQ     := TRUE,           // Yêu cầu đọc dữ liệu
    ID      := 16#8000,       // ID của module
    INDEX   := 16#1000,       // Địa chỉ của kênh đầu vào
    MLEN    := 1,            // Độ dài dữ liệu cần đọc (1 byte)
    VALID   => ,            // Tín hiệu báo dữ liệu hợp lệ
    ERROR   => ,            // Tín hiệu báo lỗi
    STATUS  => ,            // Trạng thái của khối hàm
    RECORD  => InputData    // Biến lưu trữ dữ liệu đọc được
);

Trong ví dụ trên, InputData là một biến kiểu BYTE sẽ lưu trữ giá trị đọc được từ kênh đầu vào có địa chỉ 16#1000.

Lưu ý: Khi lập trình, bạn cần chú ý đến địa chỉ I/O của các kênh đầu vào, kiểu dữ liệu và các thông số cấu hình khác của module.
