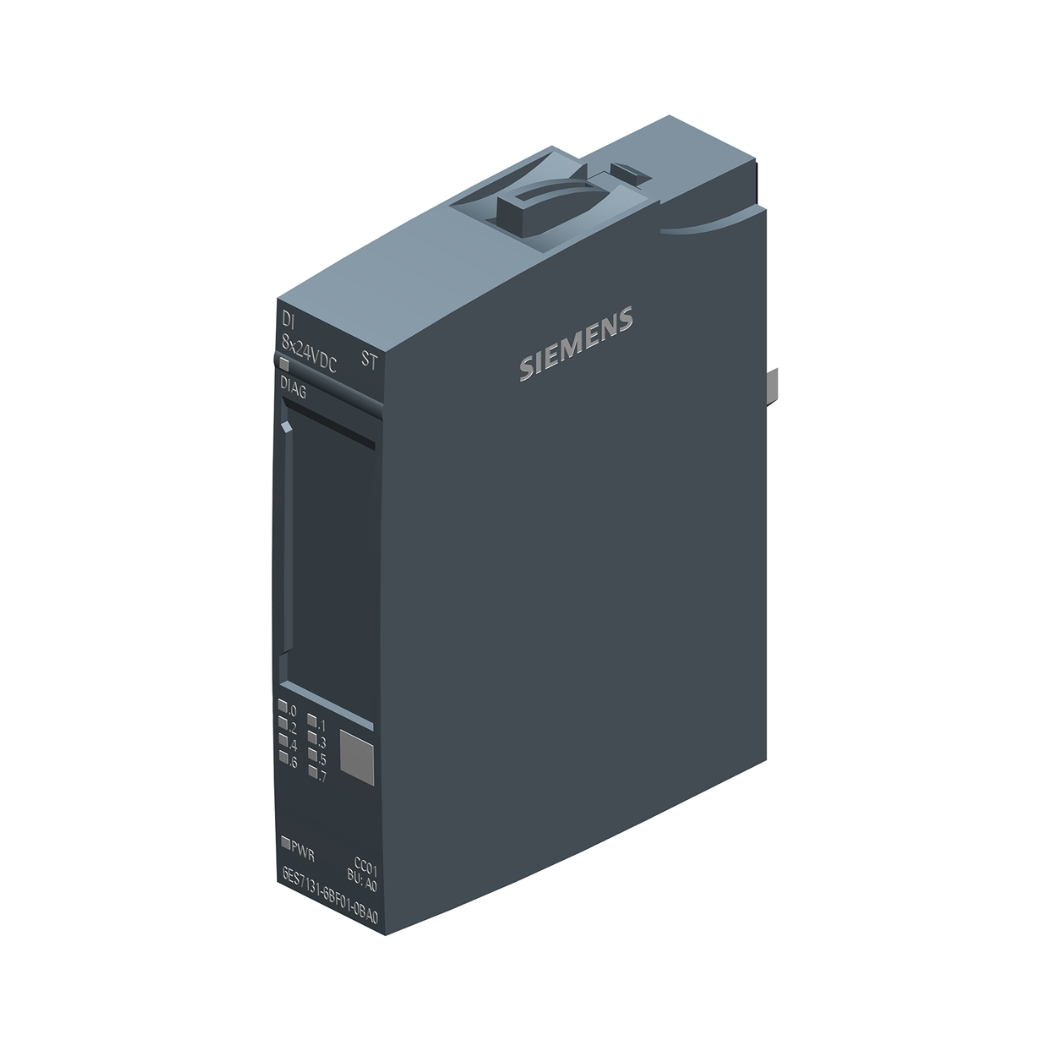

6ES7131-6BF01-2AA0 Module DI 8 24VDC Basic, một giải pháp đầu vào số linh hoạt từ Siemens, mở ra cánh cửa tự động hóa hiệu quả cho hệ thống điều khiển của bạn.
thanhthienphu.vn mang đến cho quý kỹ sư điện, kỹ thuật viên và các nhà quản lý kỹ thuật một lựa chọn tối ưu để nâng cấp, cải thiện năng suất và đảm bảo an toàn vận hành.
1. Thông tin chi tiết về 6ES7131-6BF01-2AA0 Module DI 8 24VDC Basic
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7131-6BF01-2AA0 |
| Loại sản phẩm | Module đầu vào số (Digital Input Module) |
| Số kênh đầu vào | 8 |
| Điện áp định mức | 24VDC |
| Dòng điện đầu vào | Khoảng 2.5 mA mỗi kênh |
| Thời gian trễ (Input delay) | Có thể cấu hình (từ 0.05 ms đến 20 ms) |
| Chuẩn bảo vệ | IP20 |
| Nhiệt độ hoạt động | -30°C đến +60°C |
| Kích thước | 15mm (rộng) x 73mm (cao) x 58mm (sâu) |
| Trọng lượng | Khoảng 40g |
| Hỗ trợ giao thức | PROFINET, PROFIBUS (thông qua module giao tiếp tương ứng) |
| Tiêu chuẩn | CE, UL, CSA |
2. Cấu tạo 6ES7131-6BF01-2AA0 Module DI 8 24VDC Basic
6ES7131-6BF01-2AA0 được thiết kế với sự tỉ mỉ trong từng chi tiết, đảm bảo mang đến hiệu suất hoạt động cao nhất và độ bền vượt trội trong môi trường công nghiệp khắc nghiệt. Module này bao gồm các thành phần chính sau:
- Khối đầu cuối (Terminal Block): Nằm ở phía trước module, cung cấp các điểm kết nối dây dẫn cho 8 kênh đầu vào và nguồn cấp 24VDC. Các đầu cuối được thiết kế dạng kẹp lò xo (spring-type terminals), giúp việc đấu dây trở nên nhanh chóng, dễ dàng và đáng tin cậy, không cần sử dụng tua vít.
- Đèn LED báo trạng thái: Mỗi kênh đầu vào đều có một đèn LED hiển thị trạng thái (ON/OFF), giúp người dùng dễ dàng quan sát và chẩn đoán lỗi. Đèn LED cũng hiển thị trạng thái hoạt động của module (có nguồn, lỗi…).
- Mạch điện tử: Bên trong module là các mạch điện tử phức tạp, bao gồm các linh kiện bán dẫn chất lượng cao, thực hiện chức năng xử lý tín hiệu đầu vào, cách ly quang điện (optical isolation) để bảo vệ hệ thống, và giao tiếp với bộ điều khiển trung tâm (PLC).
- Vỏ bảo vệ: Vỏ module được làm từ nhựa cao cấp, có khả năng chống cháy, chống va đập và chống bụi bẩn, đạt chuẩn bảo vệ IP20. Thiết kế vỏ giúp tản nhiệt hiệu quả, đảm bảo module hoạt động ổn định trong dải nhiệt độ rộng.
- Giao diện kết nối hệ thống (System Bus Interface): Nằm ở phía sau module, cho phép kết nối với các module khác trong hệ thống ET 200SP thông qua bus nền (backplane bus). Giao diện này đảm bảo truyền thông dữ liệu tốc độ cao và tin cậy.
- Thanh ray DIN (DIN Rail Mounting): Module được thiết kế để lắp đặt trên thanh ray DIN tiêu chuẩn, giúp việc lắp đặt và tháo gỡ trở nên dễ dàng và nhanh chóng.
3. Các tính năng chính của 6ES7131-6BF01-2AA0 Module DI 8 24VDC Basic
6ES7131-6BF01-2AA0 không chỉ đơn thuần là một module đầu vào số thông thường. Nó được trang bị hàng loạt tính năng tiên tiến, giúp tối ưu hóa hiệu suất và đơn giản hóa quá trình tích hợp vào hệ thống tự động hóa của bạn:
- Độ phân giải cao: Module có khả năng nhận biết các tín hiệu đầu vào với độ chính xác cao, đảm bảo hệ thống điều khiển hoạt động ổn định và tin cậy.
- Thời gian đáp ứng nhanh: Thời gian trễ đầu vào có thể cấu hình linh hoạt (từ 0.05 ms đến 20 ms), cho phép module phản ứng nhanh chóng với các thay đổi tín hiệu, phù hợp với các ứng dụng yêu cầu tốc độ cao.
- Cách ly quang điện: Mỗi kênh đầu vào đều được cách ly quang điện, giúp bảo vệ module và hệ thống điều khiển khỏi các sự cố về điện như quá áp, ngắn mạch.
- Chẩn đoán lỗi: Module có khả năng tự chẩn đoán và báo lỗi, giúp người dùng nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian chết máy.
- Hỗ trợ “Hot Swapping”: Tính năng này cho phép thay thế module mà không cần tắt nguồn hệ thống, giúp giảm thiểu thời gian gián đoạn hoạt động. (Lưu ý: Cần tuân thủ các quy trình an toàn khi thực hiện “hot swapping”).
- Tích hợp với TIA Portal: Module hoàn toàn tương thích với phần mềm TIA Portal của Siemens, giúp việc cấu hình, lập trình và giám sát trở nên dễ dàng và trực quan.
4. Hướng dẫn kết nối 6ES7131-6BF01-2AA0 Module DI 8 24VDC Basic với phần mềm
Để kết nối 6ES7131-6BF01-2AA0 với phần mềm TIA Portal, bạn cần thực hiện các bước sau:
Lắp đặt module:
- Gắn module lên thanh ray DIN trong tủ điện.
- Kết nối module với các module khác trong hệ thống ET 200SP thông qua bus nền.
- Đấu dây tín hiệu đầu vào và nguồn cấp 24VDC vào các đầu cuối tương ứng trên module.
Cài đặt phần mềm TIA Portal:
- Tải và cài đặt phiên bản TIA Portal phù hợp từ trang web của Siemens.
- Đảm bảo máy tính của bạn đáp ứng các yêu cầu hệ thống của TIA Portal.
Thêm module vào dự án TIA Portal:
- Mở TIA Portal và tạo một dự án mới hoặc mở một dự án hiện có.
- Trong cửa sổ “Devices & networks”, chọn “Add new device”.
- Chọn “SIMATIC ET 200SP” -> “Digital input modules” -> “6ES7131-6BF01-2AA0”.
- Kéo và thả module vào cấu hình phần cứng của dự án.
Cấu hình địa chỉ I/O:
- Trong cửa sổ “Device configuration”, chọn module 6ES7131-6BF01-2AA0.
- Trong tab “Properties”, chọn “I/O addresses”.
- Gán địa chỉ đầu vào (Input addresses) cho các kênh của module.
Tải cấu hình xuống PLC:
- Kết nối máy tính với PLC thông qua cáp Ethernet hoặc giao diện truyền thông khác.
- Chọn PLC trong cửa sổ “Project tree”.
- Nhấp chuột phải và chọn “Download to device” -> “Hardware configuration”.
5. Cách lập trình 6ES7131-6BF01-2AA0 Module DI 8 24VDC Basic
Sau khi kết nối module với phần mềm, bạn có thể bắt đầu lập trình để sử dụng các tín hiệu đầu vào từ module. Dưới đây là một ví dụ đơn giản về cách đọc giá trị của một kênh đầu vào trong TIA Portal:
// Đọc giá trị của kênh đầu vào 0 (I0.0)
L IB0 // Tải byte đầu vào 0 vào Accumulator 1
T MB10 // Chuyển giá trị từ Accumulator 1 sang Memory byte 10
// Kiểm tra trạng thái của bit 0 trong byte đầu vào 0 (kênh 0)
A I0.0 // AND bit I0.0 với giá trị trong Accumulator 1
= M10.0 // Gán kết quả cho bit M10.0
Trong ví dụ trên:
IB0là byte đầu vào 0, chứa giá trị của 8 kênh đầu vào từ kênh 0 đến kênh 7.I0.0là bit 0 của byte đầu vào 0, tương ứng với kênh đầu vào 0 của module.MB10là một byte nhớ trung gian.M10.0là một bit nhớ, được sử dụng để lưu trạng thái của kênh đầu vào 0.
6. Khắc phục một số lỗi thường gặp với 6ES7131-6BF01-2AA0 Module DI 8 24VDC Basic
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED nguồn không sáng | Mất nguồn cấp 24VDC, module bị hỏng. | Kiểm tra nguồn cấp, cầu chì, dây dẫn. Thay thế module nếu cần. |
| Đèn LED trạng thái báo lỗi | Lỗi cấu hình, lỗi kết nối, lỗi phần cứng. | Kiểm tra cấu hình trong TIA Portal, kiểm tra kết nối bus nền, kiểm tra dây dẫn. Nếu lỗi vẫn còn, thay thế module. |
| Không đọc được tín hiệu đầu vào | Dây dẫn bị lỏng, đứt, cảm biến/công tắc bị hỏng, cấu hình sai. | Kiểm tra dây dẫn, cảm biến/công tắc, kiểm tra cấu hình trong TIA Portal. |
| Tín hiệu đầu vào chập chờn | Nhiễu điện từ, dây dẫn quá dài, cảm biến/công tắc bị lỗi. | Sử dụng dây dẫn có chống nhiễu, rút ngắn dây dẫn, kiểm tra và thay thế cảm biến/công tắc nếu cần. |
| Lỗi truyền thông | Cấu hình sai, lỗi cáp mạng, lỗi module giao tiếp. | Kiểm tra cấu hình mạng trong TIA Portal, kiểm tra cáp mạng, kiểm tra module giao tiếp (nếu có). |
| Lỗi “Hot Swapping” | Thực hiện “hot swapping” không đúng quy trình, module không tương thích “hot swapping”. | Tham khảo tài liệu hướng dẫn của Siemens về “hot swapping”, đảm bảo module hỗ trợ tính năng này. Nếu vẫn gặp lỗi, liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc thanhthienphu.vn. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đã sẵn sàng để nâng cấp hệ thống điều khiển của mình với 6ES7131-6BF01-2AA0 Module DI 8 24VDC Basic?
Hãy để thanhthienphu.vn đồng hành cùng bạn!
Chúng tôi tự hào là nhà cung cấp thiết bị điện công nghiệp uy tín, với đội ngũ kỹ sư giàu kinh nghiệm và tận tâm. Chúng tôi cam kết:
- Cung cấp sản phẩm chính hãng, chất lượng cao, đầy đủ giấy tờ CO, CQ.
- Giá cả cạnh tranh, nhiều ưu đãi hấp dẫn.
- Tư vấn giải pháp tối ưu, phù hợp với nhu cầu và ngân sách của bạn.
- Hỗ trợ kỹ thuật 24/7, giải đáp mọi thắc mắc của bạn.
- Giao hàng nhanh chóng, tận nơi trên toàn quốc.
- Chế độ bảo hành, bảo trì chu đáo.
- Dịch vụ hỗ trợ cài đặt và lập trình
Đừng ngần ngại liên hệ với chúng tôi ngay hôm nay:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
thanhthiênphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai!
