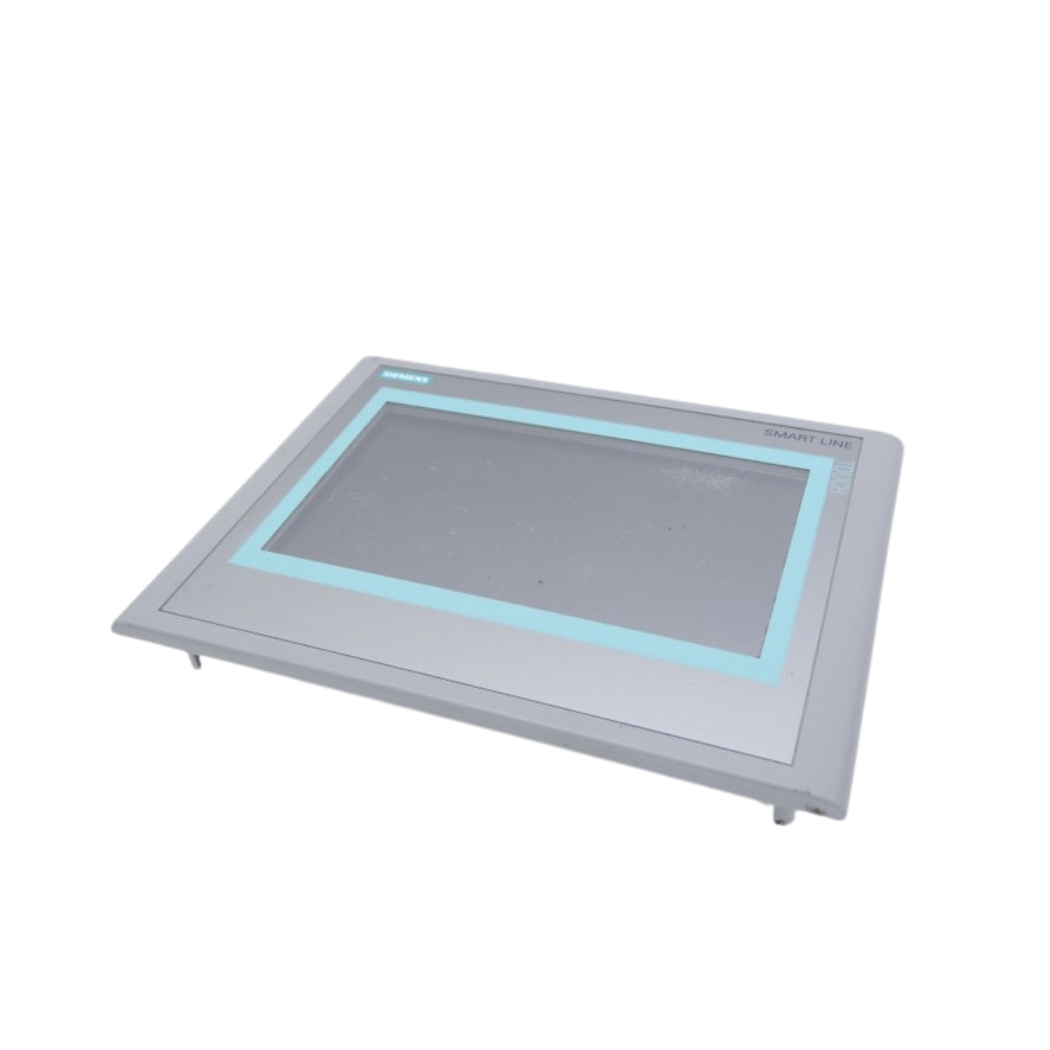

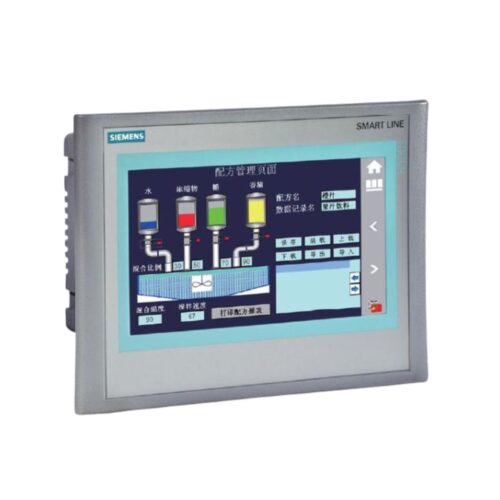

6AV6648-0AE11-3AX0 HMI Smart 1000

6AV6648-0AE11-3AX0 HMI Smart 1000 – giải pháp màn hình điều khiển tối ưu cho hệ thống tự động hóa, mang lại hiệu suất vượt trội và tiết kiệm chi phí vận hành. Sản phẩm hiện đang được cung cấp tại thanhthienphu.vn, đơn vị chuyên cung cấp thiết bị điện công nghiệp uy tín hàng đầu với cam kết về chất lượng và dịch vụ hậu mãi tận tâm.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AV6648-0AE11-3AX0 HMI Smart 1000

6AV6648-0AE11-3AX0 HMI Smart 1000 là một trong những thiết bị điện công nghiệp tiên tiến nhất hiện nay, được thiết kế đặc biệt để đáp ứng nhu cầu ngày càng cao của ngành tự động hóa. Sản phẩm này không chỉ mang lại hiệu quả vận hành vượt trội mà còn góp phần tối ưu hóa chi phí sản xuất, đồng thời nâng cao năng lực cạnh tranh cho các doanh nghiệp. Trong bối cảnh công nghiệp hóa, hiện đại hóa đang diễn ra mạnh mẽ tại các thành phố lớn và khu công nghiệp như Thành phố Hồ Chí Minh, Hà Nội, Đà Nẵng, Bình Dương, việc sở hữu một thiết bị điều khiển hiện đại như 6AV6648-0AE11-3AX0 là điều cần thiết. Thiết bị này giúp các kỹ sư, kỹ thuật viên và quản lý kỹ thuật trong các lĩnh vực sản xuất, xây dựng, năng lượng và tự động hóa giải quyết triệt để các vấn đề liên quan đến hiệu suất làm việc, chi phí vận hành và an toàn lao động. Với thiết kế tinh tế, giao diện thân thiện và tính năng vượt trội, màn hình điều khiển HMI Smart 1000 chắc chắn sẽ là trợ thủ đắc lực, mang lại lợi ích lâu dài cho các doanh nghiệp tại Việt Nam.

2. Cấu Tạo Sản Phẩm 6AV6648-0AE11-3AX0 HMI Smart 1000

6AV6648-0AE11-3AX0 HMI Smart 1000 được thiết kế với cấu trúc hiện đại, bao gồm nhiều thành phần quan trọng, đảm bảo sự hoạt động ổn định, bền bỉ và hiệu quả trong môi trường công nghiệp. Với kích thước màn hình rộng 10.4 inch và độ phân giải cao 800 x 600 pixel, sản phẩm cho phép hiển thị rõ ràng các thông số, biểu đồ và hình ảnh, giúp người dùng dễ dàng giám sát và điều khiển các quy trình sản xuất. Vỏ máy được chế tạo từ vật liệu cao cấp, có khả năng chống chịu va đập, chống bụi và chống nước theo tiêu chuẩn IP65, đảm bảo an toàn cho thiết bị trong các điều kiện làm việc khắc nghiệt. Bên trong, HMI Smart 1000 được trang bị bộ vi xử lý mạnh mẽ, bộ nhớ chương trình và bộ nhớ dữ liệu lớn, cho phép xử lý nhanh chóng các tác vụ và lưu trữ nhiều dữ liệu quan trọng. Ngoài ra, sản phẩm còn tích hợp các cổng giao tiếp đa dạng như RS232/485, Ethernet và USB, hỗ trợ kết nối linh hoạt với các thiết bị ngoại vi và hệ thống điều khiển khác, đáp ứng mọi nhu cầu kết nối trong môi trường tự động hóa hiện đại, nâng cao hiệu quả công việc và tiết kiệm thời gian cho người sử dụng.

Danh sách các thành phần chính:

• Màn hình cảm ứng điện trở: Kích thước 10.4 inch, độ phân giải 800 x 600 pixel, hiển thị màu sắc sống động với 65.536 màu.
• Bộ vi xử lý: Hiệu suất cao, đảm bảo xử lý nhanh và mượt mà các tác vụ điều khiển.
• Bộ nhớ: Bao gồm bộ nhớ chương trình 4 MB và bộ nhớ dữ liệu 4 MB, đủ lớn để lưu trữ các chương trình điều khiển và dữ liệu vận hành.
• Cổng giao tiếp: 1 cổng RS232/485: Hỗ trợ kết nối với các thiết bị ngoại vi sử dụng chuẩn truyền thông nối tiếp. 1 cổng Ethernet: Cho phép kết nối với mạng LAN, hỗ trợ truyền dữ liệu tốc độ cao và truy cập từ xa. 1 cổng USB: Sử dụng để kết nối với các thiết bị lưu trữ ngoài như USB, ổ cứng di động.
• Nguồn cấp: 24 VDC, dòng tiêu thụ thấp, tiết kiệm năng lượng.
• Vỏ máy: Thiết kế chắc chắn, đạt tiêu chuẩn bảo vệ IP65 (mặt trước) và IP20 (mặt sau), chống bụi, chống nước, phù hợp với môi trường công nghiệp.
• Hệ thống tản nhiệt: Đảm bảo thiết bị hoạt động ổn định trong thời gian dài, ngay cả trong môi trường có nhiệt độ cao.
• Mạch bảo vệ: Tích hợp các mạch bảo vệ quá áp, quá dòng, bảo vệ thiết bị khỏi các sự cố về điện.

3. Các Tính Năng Chính Của Sản Phẩm 6AV6648-0AE11-3AX0 HMI Smart 1000

6AV6648-0AE11-3AX0 HMI Smart 1000 là một giải pháp màn hình điều khiển tiên tiến, được tích hợp nhiều tính năng ưu việt, đáp ứng tối đa nhu cầu của các kỹ sư, kỹ thuật viên và quản lý kỹ thuật trong các nhà máy, xí nghiệp. Một trong những điểm nổi bật của sản phẩm này là khả năng hiển thị đồ họa sắc nét, với màn hình màu TFT 10.4 inch, độ phân giải 800 x 600 pixel, mang đến hình ảnh rõ ràng, dễ quan sát. Bên cạnh đó, HMI Smart 1000 còn hỗ trợ đa dạng các giao thức truyền thông như MPI, PROFIBUS DP, PROFINET, Modbus RTU, Modbus TCP/IP, giúp dễ dàng kết nối và trao đổi dữ liệu với các thiết bị khác trong hệ thống tự động hóa. Khả năng tùy biến giao diện linh hoạt cho phép người dùng thiết kế các màn hình giám sát và điều khiển phù hợp với từng ứng dụng cụ thể, từ đó nâng cao hiệu quả vận hành và giảm thiểu thời gian đào tạo. Với những tính năng vượt trội này, HMI Smart 1000 không chỉ là một thiết bị hiển thị thông tin mà còn là một công cụ hỗ trợ đắc lực, giúp tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và nâng cao năng lực cạnh tranh cho doanh nghiệp.

• Hiển thị đồ họa: Màn hình màu TFT 10.4 inch, độ phân giải 800 x 600 pixel, hiển thị hình ảnh sắc nét, rõ ràng.
• Giao tiếp đa dạng: Hỗ trợ nhiều giao thức truyền thông như MPI, PROFIBUS DP, PROFINET, Modbus RTU, Modbus TCP/IP, cho phép kết nối linh hoạt với các thiết bị khác.
• Tùy biến giao diện: Cho phép người dùng thiết kế giao diện điều khiển phù hợp với nhu cầu sử dụng.
• Lưu trữ dữ liệu: Hỗ trợ thẻ nhớ SD lên đến 2 GB, cho phép lưu trữ dữ liệu vận hành, nhật ký sự kiện và các thông tin quan trọng khác.
• Bảo mật: Hỗ trợ nhiều cấp độ bảo mật, bảo vệ chương trình điều khiển và dữ liệu khỏi truy cập trái phép.
• Chẩn đoán lỗi: Tích hợp chức năng chẩn đoán lỗi, giúp phát hiện và khắc phục sự cố nhanh chóng.
• Đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ, trong đó có tiếng Việt, thuận tiện cho người dùng trong nước.
• Tính năng cảnh báo: Thiết lập cảnh báo khi các thông số vượt ngưỡng cho phép, giúp người vận hành phản ứng kịp thời.
• Lập trình trực quan: Sử dụng phần mềm SIMATIC WinCC flexible, giao diện thân thiện, dễ sử dụng.
• Hiển thị xu hướng: Theo dõi và hiển thị xu hướng thay đổi của các thông số theo thời gian thực.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm 6AV6648-0AE11-3AX0 HMI Smart 1000

Việc kết nối 6AV6648-0AE11-3AX0 HMI Smart 1000 với phần mềm lập trình là bước quan trọng để khai thác tối đa tiềm năng của thiết bị. Thanhthienphu.vn xin hướng dẫn chi tiết các bước thực hiện để bạn có thể dễ dàng cấu hình và lập trình cho HMI Smart 1000, từ đó nâng cao hiệu quả điều khiển và giám sát hệ thống. Trước tiên, bạn cần chuẩn bị cáp kết nối phù hợp, tùy thuộc vào giao thức truyền thông sử dụng (ví dụ: cáp Ethernet cho PROFINET, cáp MPI/PROFIBUS cho MPI/PROFIBUS DP). Tiếp theo, cài đặt phần mềm SIMATIC WinCC flexible lên máy tính, đây là công cụ mạnh mẽ và trực quan để thiết kế giao diện người dùng và lập trình cho HMI. Sau khi cài đặt, bạn cần cấu hình kết nối giữa máy tính và HMI Smart 1000 thông qua phần mềm, bao gồm việc chọn đúng loại HMI, thiết lập địa chỉ IP, cổng COM và các thông số truyền thông khác. Khi kết nối thành công, bạn có thể bắt đầu tạo dự án mới, thiết kế các màn hình giao diện, gán biến, lập trình các chức năng điều khiển và giám sát, và cuối cùng là tải chương trình xuống HMI. Với hướng dẫn chi tiết này, thanhthienphu.vn tin rằng các kỹ sư, kỹ thuật viên, và quản lý kỹ thuật sẽ tự tin hơn trong việc vận hành và tối ưu hóa hệ thống tự động hóa của mình, góp phần nâng cao năng suất và hiệu quả sản xuất.

Bước 1: Chuẩn bị

Phần mềm: Cài đặt phần mềm SIMATIC WinCC flexible (phiên bản Compact, Standard hoặc Advanced tùy theo nhu cầu) trên máy tính.

Cáp kết nối:

• Ethernet: Sử dụng cáp Ethernet tiêu chuẩn (RJ45) để kết nối HMI với máy tính hoặc mạng LAN.
• MPI/PROFIBUS: Sử dụng cáp MPI/PROFIBUS để kết nối HMI với PLC hoặc các thiết bị hỗ trợ giao thức này.
• USB: Sử dụng cáp USB để kết nối HMI với máy tính (chủ yếu dùng để truyền chương trình).

Bước 2: Kết nối phần cứng

• Kết nối cáp Ethernet, MPI/PROFIBUS hoặc USB từ HMI Smart 1000 đến máy tính hoặc mạng tương ứng.
• Cấp nguồn cho HMI Smart 1000 (24 VDC).

Bước 3: Cấu hình kết nối trên phần mềm WinCC flexible

• Mở phần mềm WinCC flexible trên máy tính.
• Tạo một dự án mới (New Project) hoặc mở dự án đã có.
• Chọn loại HMI là SIMATIC Smart 1000 IE.
• Trong phần “Communication”, chọn “Connections”.
• Thêm kết nối mới (Add Connection).
• Chọn giao thức truyền thông phù hợp (ví dụ: PROFINET, MPI/PROFIBUS).
• Thiết lập các thông số kết nối: PROFINET: Nhập địa chỉ IP của HMI Smart 1000 (có thể tìm thấy trong phần cài đặt mạng của HMI). MPI/PROFIBUS: Chọn cổng COM tương ứng trên máy tính, thiết lập tốc độ baud rate phù hợp.
• Kiểm tra kết nối (Test Connection) để đảm bảo kết nối thành công.

Bước 4: Truyền chương trình xuống HMI

• Sau khi hoàn thành việc lập trình giao diện và các chức năng điều khiển trên WinCC flexible, bạn có thể truyền chương trình xuống HMI.
• Chọn “Project” -> “Transfer” -> “Transfer Settings”.
• Chọn phương thức truyền (ví dụ: Ethernet, USB).
• Chọn “Transfer” để bắt đầu quá trình truyền chương trình.
• Sau khi truyền thành công, HMI sẽ khởi động lại và chạy chương trình mới.

5. Cách Lập Trình Sản Phẩm 6AV6648-0AE11-3AX0 HMI Smart 1000

Để lập trình cho 6AV6648-0AE11-3AX0 HMI Smart 1000, thanhthienphu.vn sẽ hướng dẫn bạn từng bước cụ thể, giúp bạn dễ dàng tạo ra các giao diện điều khiển và giám sát chuyên nghiệp, đáp ứng tối đa nhu cầu vận hành của hệ thống. Sử dụng phần mềm SIMATIC WinCC flexible, bạn sẽ bắt đầu bằng việc tạo một dự án mới và chọn đúng loại HMI là SIMATIC Smart 1000 IE. Tiếp theo, bạn sẽ thiết kế các màn hình giao diện (screens) bằng cách thêm các đối tượng đồ họa như nút nhấn, đèn báo, thanh trượt, đồ thị, và bảng biểu từ thư viện sẵn có. Mỗi đối tượng này sẽ được gán với các biến (tags) tương ứng trong PLC hoặc hệ thống điều khiển để hiển thị dữ liệu và thực hiện các thao tác điều khiển. Bạn cũng có thể lập trình các chức năng nâng cao như cảnh báo, ghi nhật ký dữ liệu, quản lý công thức, và bảo mật người dùng để tăng cường tính an toàn và hiệu quả cho hệ thống. Sau khi hoàn tất việc lập trình, bạn chỉ cần tải chương trình xuống HMI thông qua kết nối đã thiết lập và khởi động thiết bị để bắt đầu vận hành. Với quy trình lập trình đơn giản, trực quan và sự hỗ trợ tận tình từ thanhthienphu.vn, việc sở hữu một hệ thống tự động hóa hiện đại, hiệu suất cao không còn là điều khó khăn.

Bước 1: Tạo dự án mới

• Mở phần mềm SIMATIC WinCC flexible.
• Chọn “File” -> “New” để tạo một dự án mới.
• Chọn loại HMI là SIMATIC Smart 1000 IE.
• Đặt tên cho dự án và chọn thư mục lưu trữ.

Bước 2: Thiết kế giao diện

Trong cửa sổ “Screens”, bạn có thể tạo các màn hình giao diện mới.

Sử dụng các công cụ vẽ đồ họa (Graphics) để thiết kế giao diện, bao gồm:

• Buttons (Nút nhấn): Dùng để thực hiện các lệnh điều khiển.
• Switches (Công tắc): Dùng để bật/tắt các thiết bị.
• Lamps (Đèn báo): Dùng để hiển thị trạng thái của các thiết bị.
• Text Fields (Trường văn bản): Dùng để hiển thị các thông tin dạng văn bản.
• Bar Graphs (Biểu đồ cột): Dùng để hiển thị các giá trị dạng số.
• Trend Views (Biểu đồ xu hướng): Dùng để hiển thị sự thay đổi của các giá trị theo thời gian.
• Tables (Bảng): Dùng để hiển thị dữ liệu dạng bảng.

Bạn có thể tùy chỉnh thuộc tính của các đối tượng như màu sắc, kích thước, vị trí, kiểu chữ.

Bước 3: Gán biến (Tags)

• Trong cửa sổ “Tags”, bạn có thể tạo các biến để liên kết với các đối tượng trên giao diện.
• Các biến này sẽ được kết nối với các biến trong PLC hoặc các thiết bị khác thông qua các giao thức truyền thông.
• Để gán biến cho một đối tượng, chọn đối tượng đó, sau đó trong cửa sổ “Properties”, chọn thuộc tính “Process” và chọn biến tương ứng.

Bước 4: Lập trình các chức năng

• Sự kiện (Events): Bạn có thể lập trình các hành động để thực hiện khi có sự kiện xảy ra, ví dụ như nhấn nút, thay đổi giá trị biến.
• Scripts (Đoạn mã): Sử dụng ngôn ngữ VBScript để lập trình các chức năng phức tạp hơn.
• Alarms (Cảnh báo): Thiết lập các cảnh báo khi các giá trị vượt ngưỡng cho phép.
• Recipes (Công thức): Tạo các công thức để lưu trữ và tải các bộ thông số cài đặt.
• Data Logging (Ghi nhật ký dữ liệu): Ghi lại các giá trị của biến theo thời gian.
• User Administration (Quản lý người dùng): Tạo và quản lý người dùng, phân quyền truy cập.

Bước 5: Mô phỏng (Simulation)

• WinCC flexible cung cấp chức năng mô phỏng cho phép bạn kiểm tra chương trình HMI trên máy tính trước khi tải xuống thiết bị thực tế.
• Chọn “Project” -> “Simulator” để khởi động trình mô phỏng.

Bước 6: Tải chương trình xuống HMI

• Kết nối máy tính với HMI Smart 1000 thông qua cáp Ethernet, MPI/PROFIBUS hoặc USB.
• Chọn “Project” -> “Transfer” -> “Transfer Settings” để thiết lập phương thức truyền.
• Chọn “Transfer” để tải chương trình xuống HMI.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AV6648-0AE11-3AX0 HMI Smart 1000

Trong quá trình vận hành 6AV6648-0AE11-3AX0 HMI Smart 1000, đôi khi bạn có thể gặp phải một số lỗi ngoài ý muốn. Tuy nhiên, đừng quá lo lắng, thanhthienphu.vn sẽ cung cấp cho bạn các giải pháp khắc phục hiệu quả cho những vấn đề thường gặp nhất. Ví dụ, nếu HMI Smart 1000 không khởi động, bạn nên kiểm tra lại nguồn điện cấp, đảm bảo điện áp ổn định ở mức 24 VDC và các kết nối được chắc chắn. Trong trường hợp màn hình hiển thị mờ hoặc không rõ nét, bạn có thể điều chỉnh độ sáng, độ tương phản trong phần cài đặt hiển thị hoặc kiểm tra tuổi thọ của đèn nền. Nếu gặp lỗi kết nối với PLC hoặc các thiết bị khác, hãy kiểm tra lại cấu hình truyền thông trên cả HMI và thiết bị, đảm bảo các thông số như địa chỉ IP, cổng COM, tốc độ baud rate được thiết lập chính xác. Đối với các lỗi liên quan đến phần mềm, bạn có thể thử khởi động lại HMI, cập nhật firmware mới nhất hoặc sử dụng chức năng chẩn đoán lỗi tích hợp sẵn trong WinCC flexible để xác định nguyên nhân. Với những hướng dẫn chi tiết và sự hỗ trợ tận tâm từ đội ngũ kỹ thuật giàu kinh nghiệm của thanhthienphu.vn, bạn hoàn toàn có thể yên tâm vận hành HMI Smart 1000 một cách ổn định và hiệu quả, góp phần nâng cao năng suất và tuổi thọ cho hệ thống tự động hóa của mình.

7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn 6AV6648-0AE11-3AX0 HMI Smart 1000

Nếu bạn đang tìm kiếm một giải pháp màn hình điều khiển hiện đại, hiệu suất cao và tiết kiệm chi phí cho hệ thống tự động hóa của mình, 6AV6648-0AE11-3AX0 HMI Smart 1000 chính là lựa chọn hoàn hảo. Với những tính năng vượt trội như màn hình sắc nét, giao tiếp linh hoạt, khả năng tùy biến cao và độ bền bỉ ấn tượng, HMI Smart 1000 sẽ giúp nâng tầm hệ thống của bạn, mang lại hiệu quả sản xuất tối ưu và lợi thế cạnh tranh vượt trội. Hãy liên hệ ngay với thanhthienphu.vn – nhà cung cấp thiết bị điện công nghiệp uy tín hàng đầu tại Việt Nam để được tư vấn chi tiết về sản phẩm 6AV6648-0AE11-3AX0 HMI Smart 1000 và các giải pháp tự động hóa tiên tiến khác. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết mang đến cho bạn những sản phẩm chính hãng, chất lượng cao cùng dịch vụ hỗ trợ kỹ thuật tận tâm, chuyên nghiệp. Đừng chần chừ, hãy gọi ngay đến hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và trải nghiệm những giải pháp tự động hóa hàng đầu, giúp doanh nghiệp của bạn bứt phá thành công. Chúng tôi luôn sẵn sàng đồng hành cùng bạn trên con đường chinh phục những đỉnh cao mới trong sản xuất và kinh doanh. Địa chỉ của chúng tôi tại số 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh, luôn mở cửa chào đón bạn.

Hãy để thanhthienphu.vn giúp bạn:

• Lựa chọn đúng sản phẩm: Với sự am hiểu sâu sắc về 6AV6648-0AE11-3AX0 HMI Smart 1000 và các thiết bị tự động hóa khác, chúng tôi sẽ tư vấn cho bạn giải pháp phù hợp nhất với nhu cầu và ngân sách của bạn.
• Tối ưu hóa hệ thống: Chúng tôi không chỉ cung cấp sản phẩm mà còn hỗ trợ bạn thiết kế, lắp đặt và lập trình hệ thống tự động hóa, đảm bảo hoạt động hiệu quả và tiết kiệm chi phí.
• An tâm sử dụng: Với chính sách bảo hành chính hãng và dịch vụ hỗ trợ kỹ thuật 24/7, bạn hoàn toàn có thể yên tâm sử dụng sản phẩm và dịch vụ của chúng tôi.

Đừng bỏ lỡ cơ hội nâng cấp hệ thống tự động hóa của bạn với 6AV6648-0AE11-3AX0 HMI Smart 1000 – Liên hệ thanhthienphu.vn ngay hôm nay
