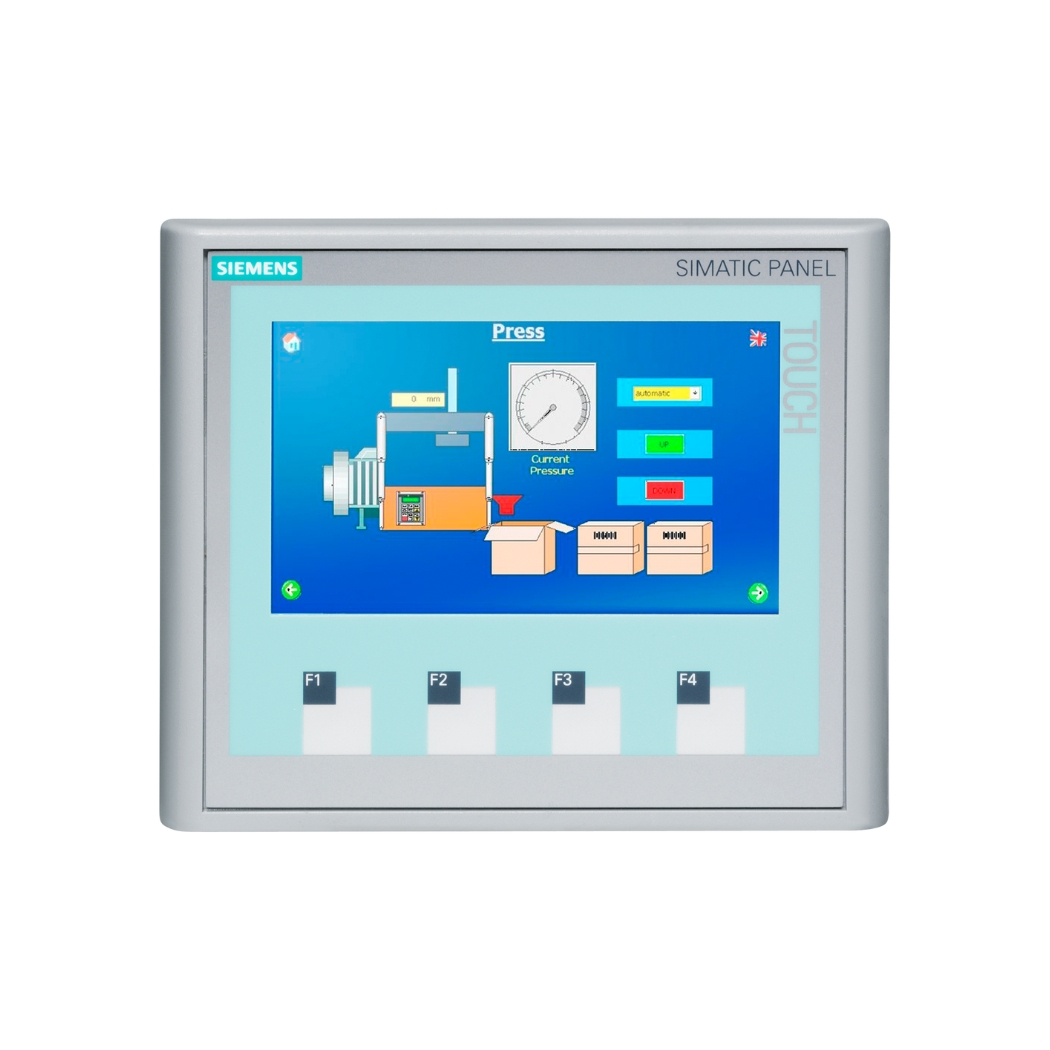

6AV6647-0AK11-3AX0 HMI KTP400 Basic Color

6AV6647-0AK11-3AX0 HMI KTP400 Basic Color – giải pháp màn hình cảm ứng tối ưu, mang đến sự tiện lợi và hiệu quả vượt trội cho các hệ thống điều khiển tự động trong công nghiệp, sản phẩm hiện đang được phân phối chính hãng tại thanhthienphu.vn, đơn vị tiên phong trong lĩnh vực cung cấp thiết bị điện tự động hóa tại Việt Nam. Với thiết bị tiên tiến này, quý khách có thể nâng tầm dây chuyền sản xuất, hướng tới tự động hóa toàn diện, gia tăng lợi nhuận, tự tin chinh phục thị trường đầy cạnh tranh.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AV6647-0AK11-3AX0

Sản phẩm này là một phần không thể thiếu trong quá trình hiện đại hóa nhà máy, tối ưu hóa quy trình sản xuất và nâng cao năng lực cạnh tranh cho các doanh nghiệp. Đặc biệt, đối với các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật, chủ doanh nghiệp nhỏ và vừa, việc sở hữu một thiết bị hiển thị và điều khiển hiện đại như màn hình này không chỉ là một lựa chọn, mà còn là một yếu tố cần thiết. Thiết bị này giúp các anh dễ dàng giám sát, điều khiển các quy trình sản xuất, từ đó đưa ra những quyết định nhanh chóng và chính xác, góp phần nâng cao hiệu quả công việc, mang lại những giá trị thiết thực cho doanh nghiệp. Dưới đây là bảng thông tin chi tiết, giúp bạn có cái nhìn tổng quan và toàn diện về sản phẩm, hỗ trợ tối đa cho quá trình ra quyết định đầu tư của bạn:

2. Cấu Tạo Sản Phẩm 6AV6647-0AK11-3AX0 HMI KTP400 Basic Color

Thiết bị này không chỉ đơn thuần là một màn hình hiển thị, mà còn là trái tim của hệ thống điều khiển, nơi mọi thông tin được tập trung và xử lý, góp phần quan trọng vào sự thành công của các dự án tự động hóa. Sản phẩm được thiết kế với sự chú trọng đặc biệt vào độ bền, khả năng hoạt động liên tục và tính dễ dàng trong việc lắp đặt, bảo trì. Mỗi bộ phận đều được lựa chọn và chế tạo từ những vật liệu cao cấp, đảm bảo khả năng chống chịu tốt trong môi trường công nghiệp khắc nghiệt. Dưới đây là chi tiết cấu tạo của sản phẩm, giúp các anh hiểu rõ hơn về thiết bị ưu việt này:

• Màn hình cảm ứng điện trở: Kích thước 4.3 inch, độ phân giải 480×272 pixels, hiển thị 256 màu, cung cấp hình ảnh rõ ràng, sắc nét. Màn hình cảm ứng nhạy bén, cho phép người dùng thao tác trực tiếp, dễ dàng và chính xác.
• Bộ xử lý: Được tích hợp bên trong, đảm bảo khả năng xử lý dữ liệu nhanh chóng, mượt mà.
• Bộ nhớ: Dung lượng 1MB, đủ để lưu trữ các chương trình HMI cơ bản.
• Cổng giao tiếp PROFINET: Hỗ trợ kết nối mạng Ethernet tốc độ cao, cho phép truyền tải dữ liệu nhanh chóng và ổn định giữa HMI và các thiết bị khác trong hệ thống.
• Vỏ bảo vệ: Được làm từ nhựa công nghiệp cao cấp, đạt chuẩn IP65 cho mặt trước, chống bụi, chống nước hiệu quả, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài.
• Nguồn cấp: Sử dụng nguồn điện 24V DC, phổ biến trong các hệ thống tự động hóa công nghiệp.
• Các linh kiện điện tử khác: Bao gồm các vi mạch, tụ điện, điện trở, được bố trí khoa học, đảm bảo hoạt động ổn định và bền bỉ.

3. Các Tính Năng Chính Của Sản Phẩm 6AV6647-0AK11-3AX0

Sản phẩm này không chỉ đáp ứng các yêu cầu cơ bản về hiển thị và điều khiển, mà còn mang đến những tính năng vượt trội, giúp tối ưu hóa quá trình vận hành và giám sát hệ thống. Những tính năng này được thiết kế đặc biệt để hỗ trợ các kỹ sư điện và kỹ thuật viên trong công việc hàng ngày, giúp họ tiết kiệm thời gian, công sức và nâng cao hiệu quả sản xuất. Với những tính năng này, bạn sẽ cảm nhận được sự khác biệt rõ rệt trong quá trình làm việc, từ đó đạt được những thành tựu mới trong sự nghiệp. Những tính năng vượt trội đó bao gồm:

• Hiển thị trực quan: Giao diện đồ họa thân thiện, dễ sử dụng, cho phép hiển thị các thông số, trạng thái hoạt động của máy móc, thiết bị một cách rõ ràng, dễ hiểu.
• Điều khiển cảm ứng: Thao tác trực tiếp trên màn hình cảm ứng, giúp người dùng dễ dàng điều khiển, cài đặt các thông số vận hành một cách nhanh chóng, thuận tiện.
• Kết nối mạng PROFINET: Tích hợp sẵn cổng PROFINET, hỗ trợ kết nối mạng Ethernet công nghiệp, cho phép trao đổi dữ liệu với các thiết bị khác như PLC, biến tần, cảm biến một cách dễ dàng và ổn định.
• Lưu trữ dữ liệu: Hỗ trợ lưu trữ dữ liệu, ghi lại các sự kiện, báo lỗi, giúp người dùng dễ dàng theo dõi, phân tích và khắc phục sự cố khi cần thiết.
• Bảo mật: Hỗ trợ chức năng bảo mật, ngăn chặn truy cập trái phép, bảo vệ dữ liệu và chương trình HMI.
• Hỗ trợ đa ngôn ngữ: Cung cấp nhiều tùy chọn ngôn ngữ hiển thị, bao gồm tiếng Việt, tiếng Anh, phù hợp với nhu cầu sử dụng của người dùng tại Việt Nam.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt: Kích thước nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt trên tủ điện hoặc bảng điều khiển.
• Độ bền cao: Sản phẩm được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt, với tuổi thọ đèn nền lên đến 50.000 giờ.
• Phần mềm lập trình WinCC Basic: Sử dụng phần mềm WinCC Basic (TIA Portal) để lập trình, cung cấp giao diện trực quan, dễ sử dụng, hỗ trợ nhiều tính năng lập trình HMI tiên tiến.

4. Hướng Dẫn Kết Nối Sản Phẩm 6AV6647-0AK11-3AX0 HMI KTP400 Basic Color Với Phần Mềm

Việc kết nối HMI với phần mềm lập trình là bước quan trọng để cấu hình và thiết lập các chức năng hiển thị, điều khiển theo yêu cầu của từng ứng dụng cụ thể. Để giúp các anh dễ dàng thực hiện việc này, thanhthienphu.vn xin hướng dẫn chi tiết từng bước kết nối sản phẩm với phần mềm WinCC Basic (TIA Portal) – phần mềm lập trình HMI phổ biến và mạnh mẽ của Siemens. Với hướng dẫn này, các anh có thể tự tin cấu hình HMI, sẵn sàng cho các dự án tự động hóa sắp tới:

Bước 1: Chuẩn bị

• Máy tính đã cài đặt phần mềm WinCC Basic (TIA Portal) phiên bản tương thích.
• Cáp Ethernet (RJ45).
• HMI KTP400 Basic Color (6AV6647-0AK11-3AX0).
• Nguồn cấp 24V DC cho HMI.

Bước 2: Kết nối phần cứng

• Cấp nguồn 24V DC cho HMI.
• Kết nối cáp Ethernet từ cổng PROFINET trên HMI đến cổng Ethernet trên máy tính.

Bước 3: Cấu hình địa chỉ IP cho HMI

• Trên màn hình HMI, vào phần “Control Panel” -> “PROFINET” -> “IP Address”.
• Đặt địa chỉ IP cho HMI, ví dụ: 192.168.0.2, Subnet mask: 255.255.255.0.
• Lưu cài đặt và khởi động lại HMI.

Bước 4: Tạo Project mới trong WinCC Basic

• Mở phần mềm WinCC Basic (TIA Portal).
• Chọn “Create new project”.
• Đặt tên cho Project và chọn thư mục lưu trữ.
• Chọn “Add new device”.
• Trong danh sách thiết bị, chọn “SIMATIC HMI” -> “SIMATIC Basic Panel” -> “4.3 inch display” -> “KTP400 Basic Color PN” -> “6AV6647-0AK11-3AX0”.
• Nhấn “Add”.

Bước 5: Thiết lập kết nối giữa HMI và PLC (nếu có)

• Trong cửa sổ “Devices & networks”, chọn “Connections”.
• Kéo thả biểu tượng HMI và PLC vào cửa sổ làm việc.
• Kéo thả kết nối từ cổng PROFINET của HMI đến cổng PROFINET của PLC.
• Cấu hình địa chỉ IP cho PLC (nếu chưa có).

Bước 6: Tải chương trình xuống HMI

• Chọn biểu tượng HMI trong cây thư mục Project.
• Nhấn nút “Download to device” trên thanh công cụ.
• Trong cửa sổ “Download to device”, chọn “PROFINET” làm “Interface”.
• Nhấn nút “Start search” để tìm kiếm HMI.
• Chọn HMI trong danh sách kết quả tìm kiếm.
• Nhấn nút “Load” để tải chương trình xuống HMI.

5. Cách Lập Trình Sản Phẩm 6AV6647-0AK11-3AX0 HMI KTP400 Basic Color

Lập trình HMI là một kỹ năng quan trọng đối với các kỹ sư điện, kỹ thuật viên tự động hóa. Việc thành thạo kỹ năng này sẽ giúp các anh chủ động trong việc thiết kế giao diện điều khiển, giám sát hệ thống, từ đó nâng cao hiệu quả công việc và khẳng định năng lực chuyên môn. Với phần mềm WinCC Basic, việc lập trình HMI trở nên dễ dàng và trực quan hơn bao giờ hết. Dưới đây là hướng dẫn chi tiết từng bước, giúp các anh nhanh chóng làm chủ kỹ năng lập trình HMI KTP400 Basic Color:

Bước 1: Tạo màn hình (Screen)

• Trong cửa sổ “Screens”, chọn “Add new screen”.
• Đặt tên cho màn hình, ví dụ: “Main Screen”.

Bước 2: Thêm các đối tượng vào màn hình

Sử dụng các công cụ có sẵn trong thanh công cụ “Toolbox” để thêm các đối tượng vào màn hình như:

• Text field: Hiển thị văn bản.
• I/O field: Hiển thị và nhập giá trị biến.
• Graphic view: Hiển thị hình ảnh.
• Button: Nút nhấn điều khiển.
• Symbolic I/O field: Hiển thị trạng thái của biến dưới dạng biểu tượng.
• Bar: Hiển thị giá trị biến dưới dạng thanh đo.
• Gauge: Hiển thị giá trị biến dưới dạng đồng hồ đo.

Bước 3: Gán biến cho các đối tượng

• Chọn đối tượng cần gán biến.
• Trong cửa sổ “Properties”, chọn “General”.
• Tại mục “Process”, chọn “Tag”.
• Chọn biến cần gán từ danh sách “HMI tags” hoặc tạo biến mới.

Bước 4: Cấu hình thuộc tính cho các đối tượng

Trong cửa sổ “Properties”, cấu hình các thuộc tính khác cho đối tượng như:

• Appearance: Màu sắc, kích thước, font chữ.
• Events: Các sự kiện như nhấn nút, thả nút.
• Animations: Hiệu ứng hiển thị.

Bước 5: Lập trình các sự kiện

• Chọn đối tượng cần lập trình sự kiện.
• Trong cửa sổ “Properties”, chọn “Events”.
• Chọn sự kiện cần lập trình, ví dụ: “Click”.
• Nhấn nút “Add function” để thêm các hàm xử lý sự kiện.
• Sử dụng các hàm có sẵn trong WinCC Basic để lập trình các chức năng mong muốn,

Ví dụ:

• SetBitInTag: Đặt giá trị bit của biến.
• ResetBitInTag: Xóa giá trị bit của biến.
• SetValue: Đặt giá trị cho biến.
• ActivateScreen: Chuyển sang màn hình khác.

Bước 6: Tạo các màn hình khác và liên kết giữa các màn hình

• Lặp lại các bước từ 1 đến 5 để tạo các màn hình khác.
• Sử dụng nút “Button” và hàm “ActivateScreen” để tạo liên kết giữa các màn hình.

Bước 7: Mô phỏng chương trình

• Nhấn nút “Start simulation” trên thanh công cụ để mô phỏng chương trình HMI trên máy tính.
• Kiểm tra hoạt động của các đối tượng và sự kiện đã lập trình.

Bước 8: Tải chương trình xuống HMI (như hướng dẫn ở phần trên)

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AV6647-0AK11-3AX0 HMI KTP400 Basic Color

Trong quá trình vận hành, HMI có thể gặp phải một số lỗi do nhiều nguyên nhân khác nhau. Việc nhanh chóng xác định và khắc phục các lỗi này là rất quan trọng để đảm bảo hệ thống hoạt động ổn định, liên tục, tránh gây gián đoạn sản xuất. Dưới đây là một số lỗi thường gặp và cách khắc phục, giúp các anh tiết kiệm thời gian và công sức trong việc bảo trì, sửa chữa thiết bị:

Lỗi mất kết nối với PLC:

• Nguyên nhân: Cáp mạng bị lỏng, hỏng, cấu hình địa chỉ IP sai, lỗi cổng PROFINET trên HMI hoặc PLC.
• Khắc phục: Kiểm tra cáp mạng, đảm bảo kết nối chắc chắn. Kiểm tra cấu hình địa chỉ IP trên HMI và PLC, đảm bảo cùng dải mạng. Khởi động lại HMI và PLC.

Lỗi màn hình cảm ứng không nhạy:

• Nguyên nhân: Bụi bẩn bám trên màn hình, lỗi phần cứng màn hình cảm ứng.
• Khắc phục: Vệ sinh màn hình bằng khăn mềm, khô. Hiệu chỉnh lại màn hình cảm ứng (Calibration). Nếu vẫn không khắc phục được, có thể cần thay thế màn hình cảm ứng.

Lỗi hiển thị sai thông tin:

• Nguyên nhân: Lỗi chương trình HMI, sai địa chỉ biến, lỗi truyền thông.
• Khắc phục: Kiểm tra lại chương trình HMI, đảm bảo gán đúng địa chỉ biến cho các đối tượng. Kiểm tra kết nối giữa HMI và PLC.

Lỗi không tải được chương trình xuống HMI:

• Nguyên nhân: Sai phiên bản phần mềm WinCC, lỗi cổng PROFINET, lỗi bộ nhớ HMI.
• Khắc phục: Kiểm tra phiên bản phần mềm WinCC, đảm bảo tương thích với HMI. Kiểm tra kết nối cáp mạng. Xóa bớt các chương trình cũ trên HMI để giải phóng bộ nhớ.

Lỗi HMI bị treo, không khởi động được:

• Nguyên nhân: Lỗi phần mềm, lỗi nguồn cấp, lỗi phần cứng.
• Khắc phục: Khởi động lại HMI. Cấp lại nguồn cho HMI. Nếu vẫn không khắc phục được, cần liên hệ với nhà cung cấp để được hỗ trợ kỹ thuật.
