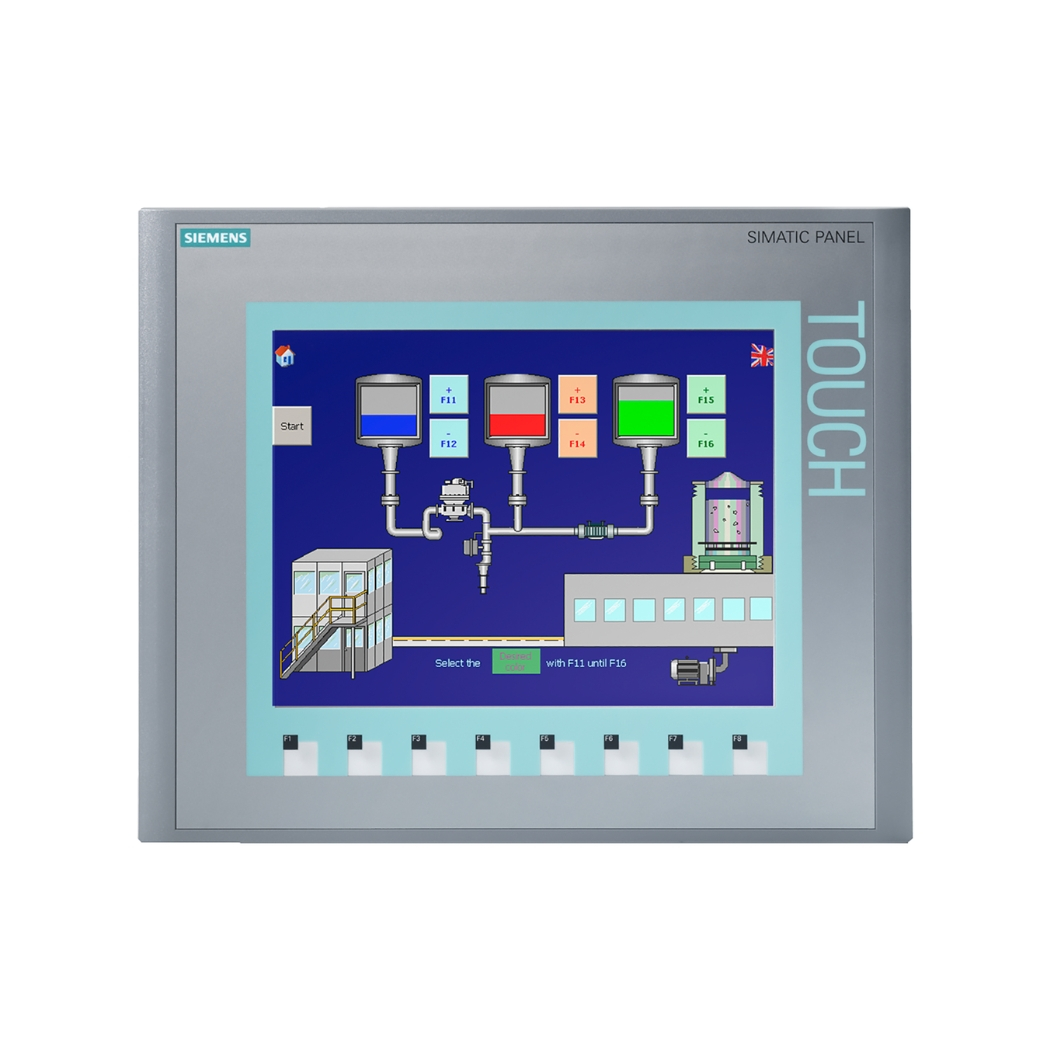

6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color

6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color, màn hình cảm ứng công nghiệp, giải pháp hiển thị lý tưởng, tối ưu hóa vận hành cho hệ thống tự động hóa của bạn, đã có mặt tại thanhthienphu.vn. Nâng cấp ngay hôm nay để gia tăng hiệu suất, tiết kiệm chi phí và đảm bảo an toàn trong sản xuất.

1. Giới Thiệu Về Sản Phẩm

Trong bối cảnh nền công nghiệp ngày càng phát triển mạnh mẽ, việc ứng dụng các thiết bị hiện đại, thông minh vào trong sản xuất là xu hướng tất yếu. Nắm bắt được điều đó, thanhthienphu.vn tự hào mang đến cho quý khách hàng giải pháp hiển thị tiên tiến, màn hình cảm ứng HMI KTP1000 Basic Color với mã sản phẩm 6AV6647-0AF11-3AX0. Đây là một bước tiến quan trọng, hứa hẹn mang lại những thay đổi tích cực, góp phần nâng tầm giá trị cho doanh nghiệp của bạn.

Là một kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật hay chủ doanh nghiệp, chắc chắn bạn luôn mong muốn tìm kiếm những giải pháp tối ưu, giúp nâng cao hiệu quả công việc. Màn hình cảm ứng công nghiệp 6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color chính là sự lựa chọn hoàn hảo, đáp ứng mọi yêu cầu khắt khe nhất của bạn. Với thiết kế hiện đại, tính năng vượt trội cùng khả năng vận hành ổn định, sản phẩm này sẽ là trợ thủ đắc lực, đồng hành cùng bạn trên con đường chinh phục thành công.

2. Thông Tin Chi Tiết Về Sản Phẩm 6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color

Việc lựa chọn một màn hình cảm ứng HMI phù hợp không chỉ đơn thuần là mua một thiết bị, mà còn là đầu tư vào sự phát triển bền vững của doanh nghiệp. Màn hình 6AV6647-0AF11-3AX0 được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong môi trường công nghiệp, từ nhà máy sản xuất cơ khí, chế tạo máy, thực phẩm, dệt may cho đến các công trình xây dựng, nhà máy điện, khu công nghiệp. Kích thước màn hình 10.4 inch, độ phân giải cao, màu sắc hiển thị sống động cho phép người vận hành dễ dàng quan sát và điều khiển các thông số một cách trực quan và chính xác.

Được sản xuất trên dây chuyền công nghệ hiện đại của Siemens, tuân thủ các tiêu chuẩn chất lượng quốc tế nghiêm ngặt, 6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color mang đến sự an tâm tuyệt đối về độ bền bỉ, khả năng hoạt động ổn định trong thời gian dài, kể cả trong những điều kiện môi trường khắc nghiệt nhất. Với mức giá thành hợp lý cùng chế độ bảo hành chính hãng, đây chắc chắn là khoản đầu tư thông minh và hiệu quả, mang lại lợi ích lâu dài cho doanh nghiệp của bạn.

3. Cấu Tạo Sản Phẩm 6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color

Hiểu rõ cấu tạo của màn hình cảm ứng công nghiệp 6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color sẽ giúp bạn khai thác tối đa tiềm năng của thiết bị, đồng thời đảm bảo vận hành an toàn và hiệu quả. Sản phẩm này được thiết kế với cấu trúc thông minh, bao gồm các bộ phận chính như màn hình hiển thị TFT 10.4 inch, cho hình ảnh sắc nét, màu sắc trung thực, giúp người vận hành dễ dàng quan sát thông tin. Bên cạnh đó, hệ thống phím chức năng được bố trí khoa học, thuận tiện cho việc thao tác và điều khiển.

Vỏ máy được làm từ chất liệu cao cấp, đạt chuẩn bảo vệ IP65 ở mặt trước, chống bụi và nước hiệu quả, đảm bảo độ bền và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Các cổng giao tiếp đa dạng như RS485/422 và Ethernet giúp kết nối linh hoạt với các thiết bị ngoại vi khác, mở rộng khả năng ứng dụng của màn hình HMI. Bên trong thiết bị là bộ vi xử lý mạnh mẽ, bộ nhớ trong 1MB đủ lớn để lưu trữ dữ liệu và chương trình, cùng hệ thống tản nhiệt hiệu quả, đảm bảo thiết bị vận hành ổn định, liên tục trong thời gian dài.

4. Các Tính Năng Chính Của Sản Phẩm 6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color

Màn hình cảm ứng công nghiệp 6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color không chỉ đơn thuần là một thiết bị hiển thị, mà còn là một công cụ mạnh mẽ, hỗ trợ đắc lực cho người vận hành trong việc giám sát và điều khiển các hệ thống tự động hóa. Sản phẩm này tích hợp nhiều tính năng ưu việt, vượt trội so với các thiết bị cùng phân khúc.

• Trước hết, khả năng hiển thị sắc nét với 65.536 màu, cùng độ phân giải cao 640 x 480 pixels, mang đến hình ảnh rõ ràng, sống động, giúp người dùng dễ dàng theo dõi các thông số, trạng thái hoạt động của hệ thống.
• Thứ hai, tính năng cảm ứng đa điểm nhạy bén, cho phép thao tác điều khiển trực quan, chính xác, nâng cao hiệu quả công việc.
• Thứ ba, khả năng kết nối linh hoạt với các thiết bị khác thông qua cổng giao tiếp RS485/422 và Ethernet, giúp mở rộng phạm vi ứng dụng, dễ dàng tích hợp vào các hệ thống tự động hóa phức tạp.
• Thứ tư, sản phẩm được trang bị bộ nhớ trong 1MB, đủ lớn để lưu trữ dữ liệu và chương trình, đáp ứng nhu cầu sử dụng đa dạng.
• Thứ năm, tính năng bảo mật cao, bảo vệ dữ liệu và chương trình khỏi các truy cập trái phép, đảm bảo an toàn cho hệ thống.

Tất cả những tính năng vượt trội này, kết hợp với độ bền bỉ đã được kiểm chứng, làm nên giá trị khác biệt của 6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color, xứng đáng là sự lựa chọn hàng đầu cho các kỹ sư điện, kỹ thuật viên và nhà quản lý.

5. Hướng Dẫn Kết Nối Sản Phẩm 6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color Với Phần Mềm

Để khai thác tối đa tiềm năng của màn hình cảm ứng HMI KTP1000 Basic Color, việc kết nối thiết bị với phần mềm lập trình là bước quan trọng không thể bỏ qua. Dưới đây là hướng dẫn chi tiết từng bước, giúp bạn dễ dàng thực hiện quá trình này:

Bước 1: Chuẩn bị

• Đảm bảo bạn đã cài đặt phần mềm WinCC Comfort/Advanced phiên bản V11 trở lên trên máy tính. Đây là phần mềm chuyên dụng của Siemens, tương thích hoàn toàn với HMI KTP1000 Basic Color.
• Chuẩn bị cáp kết nối phù hợp. Bạn có thể sử dụng cáp Ethernet hoặc cáp MPI/Profibus DP tùy thuộc vào cấu hình hệ thống của bạn.
• Cấp nguồn cho màn hình HMI KTP1000 Basic Color bằng nguồn điện 24V DC.

Bước 2: Cài đặt địa chỉ IP cho màn hình HMI (nếu sử dụng kết nối Ethernet)

• Trên màn hình HMI, vào mục Control Panel.
• Chọn Communication Settings.
• Chọn Ethernet và cấu hình địa chỉ IP, Subnet Mask và Gateway phù hợp với mạng của bạn.
• Nhấn OK để lưu cài đặt.

Bước 3: Tạo dự án mới trong WinCC

• Mở phần mềm WinCC Comfort/Advanced.
• Chọn Create New Project.
• Đặt tên cho dự án và chọn thư mục lưu trữ.
• Chọn thiết bị HMI là KTP1000 Basic Color PN (nếu kết nối Ethernet) hoặc KTP1000 Basic Color DP (nếu kết nối Profibus DP).
• Nhấn Create để tạo dự án.

Bước 4: Cấu hình kết nối

• Trong cây thư mục Project View, chọn Connections dưới mục HMI Device.
• Nhấp đúp vào Add New Connection.
• Chọn loại kết nối là Ethernet hoặc Profibus DP tùy thuộc vào cáp kết nối bạn sử dụng.
• Cấu hình các thông số kết nối như địa chỉ IP của HMI (nếu dùng Ethernet) hoặc địa chỉ Profibus (nếu dùng Profibus DP).
• Nhấn OK để hoàn tất.

Bước 5: Tải chương trình xuống HMI

• Sau khi đã lập trình giao diện và các chức năng cho HMI trong WinCC, bạn cần tải chương trình xuống thiết bị.
• Kết nối máy tính với màn hình HMI thông qua cáp đã chuẩn bị.
• Trong WinCC, chọn Online -> Download to Device.
• Chọn đúng thiết bị HMI KTP1000 Basic Color trong danh sách.
• Nhấn Load để bắt đầu quá trình tải chương trình.
• Sau khi quá trình tải hoàn tất, màn hình HMI sẽ tự khởi động lại và sẵn sàng hoạt động.

6. Cách Lập Trình Sản Phẩm 6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color

Lập trình màn hình HMI KTP1000 Basic Color là quá trình tạo ra giao diện người dùng và các chức năng điều khiển, cho phép người vận hành tương tác với hệ thống tự động hóa. Để lập trình sản phẩm này, bạn cần sử dụng phần mềm WinCC Comfort/Advanced của Siemens. Dưới đây là hướng dẫn cơ bản về cách lập trình HMI KTP1000 Basic Color:

Bước 1: Tạo màn hình giao diện (Screens)

• Trong WinCC, bạn có thể tạo nhiều màn hình giao diện khác nhau để hiển thị thông tin và cung cấp các chức năng điều khiển.
• Sử dụng các đối tượng đồ họa có sẵn trong thư viện của WinCC như buttons, switches, lamps, bar graphs, trend views để thiết kế giao diện.
• Kéo thả các đối tượng vào màn hình và tùy chỉnh kích thước, màu sắc, thuộc tính theo nhu cầu.

Bước 2: Gán biến (Tags) cho các đối tượng

• Để các đối tượng trên màn hình hiển thị được dữ liệu từ PLC hoặc các thiết bị khác, bạn cần gán các biến (tags) cho chúng.
• Tạo các tags trong bảng Tag Table của WinCC, định nghĩa kiểu dữ liệu, địa chỉ và các thuộc tính khác.
• Liên kết các tags này với các đối tượng trên màn hình bằng cách chọn đối tượng, vào mục Properties và tìm đến thuộc tính liên quan đến hiển thị dữ liệu (ví dụ: Process Value của bar graph).

Bước 3: Lập trình các sự kiện (Events)

• Để tạo ra các tương tác giữa người dùng và hệ thống, bạn cần lập trình các sự kiện cho các đối tượng như nút nhấn, công tắc.
• Chọn đối tượng, vào mục Events và chọn sự kiện tương ứng (ví dụ: Click, Release, Value Change).
• Viết các đoạn mã lệnh (scripts) bằng ngôn ngữ VBScript hoặc C-Script để thực hiện các hành động mong muốn khi sự kiện xảy ra (ví dụ: SetBit, ResetBit, ShowScreen).

Bước 4: Tạo các cảnh báo (Alarms)

• HMI KTP1000 Basic Color cho phép bạn tạo các cảnh báo để thông báo cho người vận hành về các sự cố hoặc trạng thái bất thường của hệ thống.
• Tạo các alarm messages trong bảng Alarm Configuration.
• Định nghĩa điều kiện kích hoạt cảnh báo dựa trên các tags hoặc giá trị logic.
• Cấu hình cách hiển thị cảnh báo trên màn hình (ví dụ: hiển thị trong cửa sổ Alarm View, nhấp nháy đèn báo).

Bước 5: Tạo các công thức (Recipes)

• Nếu ứng dụng của bạn yêu cầu thay đổi các thông số cài đặt thường xuyên, bạn có thể sử dụng tính năng Recipes của HMI.
• Tạo các recipes trong bảng Recipe Configuration.
• Định nghĩa các thành phần (elements) của recipe, gán các tags tương ứng.
• Cho phép người vận hành lựa chọn, tải và lưu các recipes khác nhau từ màn hình HMI.

7. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng Sản Phẩm 6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color

Trong quá trình sử dụng màn hình cảm ứng công nghiệp 6AV6647-0AF11-3AX0 HMI KTP1000 Basic Color, đôi khi bạn có thể gặp phải một số vấn đề kỹ thuật. Việc nhanh chóng xác định và khắc phục các lỗi này sẽ giúp đảm bảo hệ thống của bạn hoạt động ổn định và hiệu quả. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi 1: Màn hình không lên nguồn

Nguyên nhân: Nguồn điện cung cấp không ổn định, cầu chì bị đứt, hoặc lỗi phần cứng bên trong HMI.

Khắc phục:

• Kiểm tra lại nguồn điện 24V DC cung cấp cho HMI, đảm bảo điện áp ổn định và đúng cực tính.
• Kiểm tra cầu chì bảo vệ của HMI, thay thế nếu cần.
• Nếu đã kiểm tra nguồn điện và cầu chì mà màn hình vẫn không lên, có thể HMI đã bị lỗi phần cứng. Liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kỹ thuật.

Lỗi 2: Màn hình bị treo, đơ

Nguyên nhân: Xung đột phần mềm, quá tải bộ nhớ, hoặc lỗi kết nối với PLC.

Khắc phục:

• Thử khởi động lại HMI bằng cách tắt nguồn và bật lại sau vài giây.
• Kiểm tra dung lượng bộ nhớ còn trống của HMI, xóa bớt các dữ liệu không cần thiết nếu bộ nhớ gần đầy.
• Kiểm tra kết nối giữa HMI và PLC, đảm bảo cáp kết nối không bị lỏng hoặc hư hỏng.
• Nếu lỗi vẫn tiếp diễn, có thể do xung đột phần mềm. Hãy thử khôi phục cài đặt gốc của HMI và tải lại chương trình.

Lỗi 3: Lỗi cảm ứng

Nguyên nhân: Màn hình bị bẩn, lỗi driver cảm ứng, hoặc hư hỏng phần cứng.

Khắc phục:

• Vệ sinh bề mặt màn hình bằng khăn mềm và dung dịch chuyên dụng.
• Hiệu chỉnh lại màn hình cảm ứng (Touch Calibration) trong mục Control Panel của HMI.
• Nếu đã thử các cách trên mà lỗi vẫn còn, có thể màn hình cảm ứng đã bị hư hỏng. Liên hệ với bộ phận bảo hành của thanhthienphu.vn để được hỗ trợ.

Lỗi 4: Lỗi kết nối với PLC

Nguyên nhân: Sai cấu hình kết nối, cáp kết nối bị lỗi, hoặc lỗi driver trên PLC.

Khắc phục:

• Kiểm tra lại cấu hình kết nối trong WinCC, đảm bảo các thông số như địa chỉ IP, địa chỉ Profibus, tốc độ truyền thông, v.v. khớp với cấu hình trên PLC.
• Kiểm tra cáp kết nối, thay thế nếu cần.
• Kiểm tra driver của PLC, cập nhật lên phiên bản mới nhất nếu có.
• Thử kết nối HMI với một PLC khác để loại trừ nguyên nhân do HMI hay PLC.

Lỗi 5: Lỗi hiển thị

Nguyên nhân: Sai cấu hình hiển thị, lỗi đồ họa trong chương trình, hoặc hư hỏng đèn nền.

Khắc phục:

• Kiểm tra lại cấu hình hiển thị trong WinCC, đảm bảo độ phân giải, màu sắc, kích thước các đối tượng phù hợp với màn hình HMI.
• Kiểm tra các đối tượng đồ họa trong chương trình, đảm bảo không có lỗi logic hoặc xung đột.
• Nếu màn hình hiển thị mờ hoặc tối, có thể đèn nền đã bị hư hỏng. Liên hệ với thanhthienphu.vn để được tư vấn thay thế.
