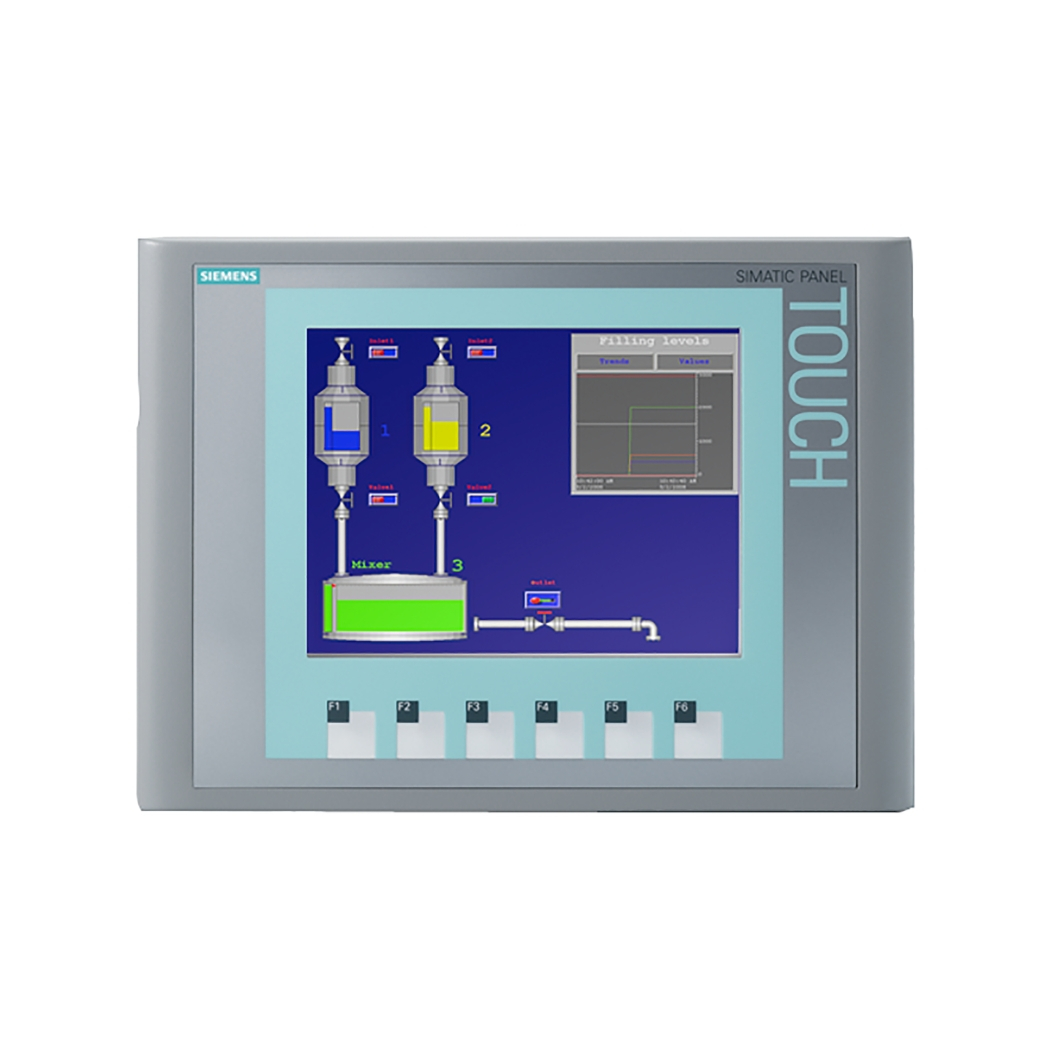

6AV6647-0AD11-3AX0 HMI KTP600 Basic Color

6AV6647-0AD11-3AX0 HMI KTP600 Basic Color là giải pháp tối ưu cho giao diện người máy, mang lại hiệu suất cao và tiết kiệm chi phí cho các ứng dụng tự động hóa. Nếu bạn đang tìm kiếm một màn hình cảm ứng chất lượng, đáng tin cậy, hãy đến với thanhthienphu.vn – nơi cung cấp các thiết bị điện công nghiệp uy tín hàng đầu. Chúng tôi cam kết mang đến cho bạn sản phẩm chính hãng cùng dịch vụ hỗ trợ kỹ thuật tận tâm.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AV6647-0AD11-3AX0 HMI KTP600 Basic Color

6AV6647-0AD11-3AX0 HMI KTP600 Basic Color mở ra cánh cửa mới cho lĩnh vực tự động hóa, mang đến sự tiện lợi, hiệu quả, và khả năng kiểm soát vượt trội. Là một kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật hay chủ doanh nghiệp nhỏ và vừa, bạn luôn mong muốn sở hữu những thiết bị tốt nhất để nâng tầm hệ thống của mình. KTP600 Basic Color chính là mảnh ghép hoàn hảo, giúp bạn đạt được điều đó. Thanhthienphu.vn tự hào mang đến cho bạn cơ hội sở hữu màn hình cảm ứng tiên tiến này, cùng với sự đảm bảo về chất lượng và dịch vụ hỗ trợ tận tâm.

Với thiết kế tinh tế, tính năng vượt trội, và khả năng tương thích rộng rãi, 6AV6647-0AD11-3AX0 sẽ là trợ thủ đắc lực, giúp bạn chinh phục mọi thách thức trong công việc. Đừng bỏ lỡ cơ hội nâng cấp hệ thống của bạn, hãy liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn và trải nghiệm sản phẩm tuyệt vời này.

2. Cấu Tạo Sản Phẩm 6AV6647-0AD11-3AX0 HMI KTP600 Basic Color

6AV6647-0AD11-3AX0 HMI KTP600 Basic Color chinh phục người dùng bởi thiết kế thông minh, tối ưu cho môi trường công nghiệp khắc nghiệt. Là một người làm trong ngành điện, bạn hiểu rõ tầm quan trọng của một thiết bị có cấu tạo chắc chắn, bền bỉ. KTP600 Basic Color không chỉ đáp ứng tiêu chí đó, mà còn mang đến sự tiện lợi trong lắp đặt và sử dụng.

Thanhthienphu.vn tự hào giới thiệu đến bạn sản phẩm với những ưu điểm vượt trội về cấu tạo, từ lớp vỏ bảo vệ chắc chắn đến màn hình cảm ứng nhạy bén, tất cả đều được thiết kế để tối ưu hóa trải nghiệm người dùng. Hãy cùng khám phá cấu tạo chi tiết của KTP600 Basic Color, để hiểu vì sao đây là lựa chọn hoàn hảo cho hệ thống của bạn. Thanhthienphu.vn cam kết mang đến cho bạn sản phẩm chính hãng, chất lượng cao, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn an tâm vận hành và khai thác tối đa hiệu quả của màn hình HMI ưu việt này.

• Màn hình cảm ứng 5.7 inch: Đây là trái tim của sản phẩm, nơi hiển thị thông tin và cho phép người dùng tương tác trực tiếp. Màn hình màu TFT với 65.536 màu mang lại hình ảnh sắc nét, sống động, giúp bạn dễ dàng quan sát và điều khiển các thông số.
• Lớp vỏ bảo vệ: Vỏ ngoài được làm từ nhựa cao cấp, đạt tiêu chuẩn IP65 ở mặt trước, chống bụi và chống nước hiệu quả. Thiết kế này đảm bảo độ bền cho thiết bị, giúp KTP600 Basic Color hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, nhiều bụi bẩn và độ ẩm cao.
• Các cổng kết nối: Sản phẩm được trang bị cổng RS 485/422 (MPI/DP) và cổng Ethernet (PROFINET), cho phép kết nối linh hoạt với các thiết bị khác như PLC Siemens, máy tính, và các hệ thống tự động hóa khác.
• Bộ vi xử lý: Bên trong KTP600 Basic Color là bộ vi xử lý mạnh mẽ, đảm bảo khả năng xử lý nhanh chóng và mượt mà các tác vụ, giúp hệ thống vận hành trơn tru, không bị gián đoạn.
• Bộ nhớ: Với 1 MB User Memory, KTP600 Basic Color cung cấp đủ không gian lưu trữ cho các chương trình, dữ liệu và giao diện người dùng.
• Nút nhấn chức năng: Các nút nhấn được bố trí hợp lý, dễ dàng thao tác, cho phép người dùng truy cập nhanh các chức năng quan trọng.

3. Các Tính Năng Chính Của Sản Phẩm 6AV6647-0AD11-3AX0 HMI KTP600 Basic Color

6AV6647-0AD11-3AX0 HMI KTP600 Basic Color không chỉ là một màn hình cảm ứng thông thường, mà còn là một công cụ mạnh mẽ, tích hợp nhiều tính năng ưu việt, hỗ trợ đắc lực cho công việc của các kỹ sư điện, kỹ thuật viên và quản lý kỹ thuật. Thanhthienphu.vn hiểu rằng, bạn luôn tìm kiếm những giải pháp tối ưu, giúp nâng cao hiệu suất và tiết kiệm chi phí. KTP600 Basic Color chính là câu trả lời hoàn hảo, với những tính năng vượt trội như hiển thị sắc nét, giao diện thân thiện, khả năng kết nối linh hoạt, và độ bền cao.

Sản phẩm này sẽ giúp bạn giám sát và điều khiển hệ thống một cách dễ dàng, chính xác, từ đó nâng cao năng suất và đảm bảo an toàn trong quá trình vận hành. Hãy cùng khám phá những tính năng nổi bật của KTP600 Basic Color, và cảm nhận sự khác biệt mà sản phẩm này mang lại. Thanhthienphu.vn cam kết đồng hành cùng bạn, cung cấp sản phẩm chính hãng, chất lượng cao, cùng dịch vụ tư vấn và hỗ trợ kỹ thuật chuyên nghiệp, giúp bạn khai thác tối đa tiềm năng của màn hình HMI tiên tiến này.

• Hiển thị trực quan, sinh động: Màn hình màu 5.7 inch với độ phân giải 320 x 240 pixel, 65.536 màu, hiển thị hình ảnh rõ ràng, sắc nét, giúp bạn dễ dàng theo dõi các thông số và trạng thái hoạt động của hệ thống.
• Giao diện thân thiện, dễ sử dụng: Giao diện người dùng được thiết kế trực quan, đơn giản, dễ dàng thao tác, phù hợp với cả những người mới sử dụng. Các biểu tượng, nút nhấn được bố trí hợp lý, giúp bạn nhanh chóng làm quen và sử dụng thành thạo.
• Kết nối linh hoạt: Hỗ trợ nhiều chuẩn kết nối như RS 485/422 (MPI/DP) và Ethernet (PROFINET), cho phép kết nối dễ dàng với các thiết bị PLC Siemens và các hệ thống tự động hóa khác, tạo nên một hệ thống đồng bộ và hiệu quả.
• Lập trình dễ dàng: Sử dụng phần mềm WinCC Basic (TIA Portal) mạnh mẽ, cho phép bạn lập trình giao diện người dùng một cách dễ dàng và linh hoạt, đáp ứng mọi yêu cầu của ứng dụng.
• Độ bền cao: Thiết kế chắc chắn, đạt tiêu chuẩn bảo vệ IP65 (mặt trước), chống bụi và chống nước, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Hỗ trợ đa ngôn ngữ: KTP600 Basic Color hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt, giúp bạn dễ dàng sử dụng và cấu hình thiết bị.
• Tính năng cảnh báo và báo động: Cho phép cấu hình các cảnh báo và báo động, giúp bạn kịp thời phát hiện và xử lý các sự cố, đảm bảo an toàn cho hệ thống.
• Lưu trữ dữ liệu: Khả năng lưu trữ dữ liệu vận hành, giúp bạn dễ dàng theo dõi, phân tích và tối ưu hóa quá trình sản xuất.
• Tiết kiệm năng lượng: Mức tiêu thụ điện năng thấp, giúp tiết kiệm chi phí vận hành.

4. Hướng Dẫn Kết Nối Sản Phẩm 6AV6647-0AD11-3AX0 HMI KTP600 Basic Color Với Phần Mềm

6AV6647-0AD11-3AX0 HMI KTP600 Basic Color mang đến sự tiện lợi tối đa cho người dùng, đặc biệt là trong khâu kết nối và lập trình. Thanhthienphu.vn hiểu rằng, đối với các kỹ sư và kỹ thuật viên điện, thời gian là vàng bạc. Vì vậy, chúng tôi cung cấp hướng dẫn chi tiết, từng bước, giúp bạn kết nối KTP600 Basic Color với phần mềm WinCC Basic (TIA Portal) một cách nhanh chóng và dễ dàng.

Quy trình kết nối được tối ưu hóa, giúp bạn tiết kiệm thời gian và công sức, tập trung vào những công việc quan trọng hơn. Hãy cùng khám phá hướng dẫn chi tiết dưới đây, và trải nghiệm sự đơn giản, tiện lợi trong quá trình kết nối và lập trình màn hình HMI tiên tiến này. Thanhthienphu.vn cam kết hỗ trợ bạn trong suốt quá trình sử dụng, đảm bảo bạn luôn an tâm và tự tin vận hành hệ thống của mình.

Bước 1: Chuẩn bị

• Đảm bảo bạn đã cài đặt phần mềm WinCC Basic (TIA Portal) trên máy tính.
• Chuẩn bị cáp kết nối phù hợp (cáp MPI hoặc cáp Ethernet tùy thuộc vào cổng kết nối bạn sử dụng).
• Kết nối nguồn điện 24V DC cho HMI KTP600 Basic Color.

Bước 2: Kết nối phần cứng

Kết nối qua MPI:

• Kết nối một đầu cáp MPI vào cổng RS 485/422 trên HMI.
• Kết nối đầu còn lại của cáp MPI vào cổng MPI trên PLC hoặc vào cổng USB của máy tính thông qua bộ chuyển đổi MPI/USB.

Kết nối qua Ethernet:

• Kết nối một đầu cáp Ethernet vào cổng Ethernet trên HMI.
• Kết nối đầu còn lại của cáp Ethernet vào switch mạng hoặc trực tiếp vào cổng Ethernet trên máy tính.

Bước 3: Cấu hình kết nối trong phần mềm WinCC Basic (TIA Portal)

Mở phần mềm WinCC Basic (TIA Portal).

Tạo một dự án mới (New Project) hoặc mở dự án hiện có.

Thêm thiết bị HMI KTP600 Basic Color vào dự án:

• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Chọn “SIMATIC HMI” -> “Basic Panels” -> “6AV6647-0AD11-3AX0 KTP600 Basic Color PN” và nhấn “OK”.

Cấu hình kết nối:

Kết nối qua MPI:

• Chọn “HMI connection” trong cửa sổ “Devices & networks”.
• Chọn “MPI/DP” trong mục “Interface”.
• Cấu hình địa chỉ MPI cho HMI và PLC.

Kết nối qua Ethernet:

• Chọn “HMI connection” trong cửa sổ “Devices & networks”.
• Chọn “PROFINET” trong mục “Interface”.
• Cấu hình địa chỉ IP cho HMI và PLC (đảm bảo chúng cùng lớp mạng).

Kiểm tra kết nối:

• Chọn “Online” -> “Go online” để kết nối với HMI.
• Nếu kết nối thành công, bạn sẽ thấy trạng thái “Online” hiển thị bên cạnh thiết bị HMI trong cửa sổ “Devices & networks”.

Bước 4: Tải chương trình xuống HMI

• Sau khi đã lập trình giao diện người dùng, chọn “Online” -> “Download to device” để tải chương trình xuống HMI.
• Chọn kết nối tương ứng (MPI hoặc Ethernet) và nhấn “Load”.

5. Cách Lập Trình Sản Phẩm 6AV6647-0AD11-3AX0 HMI KTP600 Basic Color

6AV6647-0AD11-3AX0 HMI KTP600 Basic Color mở ra một thế giới mới về khả năng tùy biến và điều khiển hệ thống tự động hóa. Thanhthienphu.vn hiểu rằng, với vai trò là kỹ sư điện, kỹ thuật viên, hay quản lý kỹ thuật, bạn luôn mong muốn làm chủ công nghệ, tạo ra những giải pháp tối ưu cho riêng mình. Vì vậy, chúng tôi mang đến cho bạn hướng dẫn chi tiết về cách lập trình KTP600 Basic Color, giúp bạn khai thác tối đa tiềm năng của thiết bị này.

Với phần mềm WinCC Basic (TIA Portal), bạn có thể dễ dàng thiết kế giao diện người dùng, lập trình các chức năng điều khiển, giám sát, và cảnh báo, đáp ứng mọi yêu cầu của ứng dụng. Hãy cùng khám phá hướng dẫn chi tiết dưới đây, và bắt đầu hành trình sáng tạo, làm chủ công nghệ cùng KTP600 Basic Color. Thanhthienphu.vn cam kết đồng hành cùng bạn, cung cấp sự hỗ trợ kỹ thuật chuyên nghiệp, giúp bạn tự tin lập trình và vận hành hệ thống một cách hiệu quả nhất.

Bước 1: Tạo giao diện người dùng (HMI Screen)

• Trong cửa sổ “Screens” của dự án, chọn “Add new screen” để tạo màn hình mới.
• Sử dụng các đối tượng có sẵn trong thư viện (Objects) như nút nhấn (Button), đèn báo (Lamp), trường hiển thị giá trị (IO Field), đồ thị (Trend View),… để thiết kế giao diện.
• Kéo thả các đối tượng vào màn hình và tùy chỉnh kích thước, vị trí, màu sắc,…
• Liên kết các đối tượng với các biến (Tags) của PLC để hiển thị dữ liệu và điều khiển thiết bị.

Bước 2: Lập trình các chức năng

Sử dụng các sự kiện (Events):

• Gán các sự kiện như “Press”, “Release”, “Click”,… cho các đối tượng như nút nhấn.
• Viết mã lệnh (Script) để thực hiện các hành động mong muốn khi sự kiện xảy ra, ví dụ như bật/tắt thiết bị, thay đổi giá trị biến,…

Sử dụng các hàm (Functions):

• WinCC Basic cung cấp nhiều hàm có sẵn để thực hiện các tác vụ như tính toán, xử lý chuỗi, điều khiển thời gian,…
• Bạn cũng có thể tự tạo các hàm riêng để sử dụng trong chương trình.

Sử dụng các biến (Tags):

• Tạo các biến HMI để lưu trữ dữ liệu và trao đổi thông tin giữa HMI và PLC.
• Liên kết các biến HMI với các biến PLC để đồng bộ dữ liệu.

Bước 3: Cấu hình cảnh báo và báo động (Alarms)

• Trong cửa sổ “HMI alarms”, chọn “Add new alarm class” để tạo lớp cảnh báo mới.
• Chọn “Add new alarm” để tạo cảnh báo mới.
• Cấu hình điều kiện kích hoạt cảnh báo (ví dụ: giá trị biến vượt quá ngưỡng cho phép).
• Thiết lập thông điệp cảnh báo và các hành động liên quan (ví dụ: hiển thị thông báo, kích hoạt còi báo,…).

Bước 4: Mô phỏng chương trình (Simulation)

• WinCC Basic cho phép bạn mô phỏng chương trình HMI trên máy tính trước khi tải xuống thiết bị thực.
• Chọn “Online” -> “Simulation” -> “Start” để bắt đầu mô phỏng.
• Kiểm tra hoạt động của giao diện người dùng và các chức năng đã lập trình.

Bước 5: Tải chương trình xuống HMI (Download)

Sau khi đã hoàn thiện chương trình và mô phỏng thành công, bạn có thể tải chương trình xuống HMI KTP600 Basic Color như hướng dẫn ở phần trước.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AV6647-0AD11-3AX0 HMI KTP600 Basic Color

6AV6647-0AD11-3AX0 HMI KTP600 Basic Color là một thiết bị đáng tin cậy, tuy nhiên, trong quá trình sử dụng, đôi khi bạn có thể gặp phải một số sự cố ngoài ý muốn. Thanhthienphu.vn hiểu rằng, điều này có thể gây ra những gián đoạn và ảnh hưởng đến hiệu quả công việc của bạn. Vì vậy, chúng tôi cung cấp cho bạn hướng dẫn chi tiết để khắc phục một số lỗi thường gặp trên KTP600 Basic Color, giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường.

Những hướng dẫn này được trình bày một cách dễ hiểu, dễ thực hiện, giúp bạn tiết kiệm thời gian và công sức. Hãy cùng tham khảo những giải pháp dưới đây, và yên tâm rằng thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn trong mọi tình huống, đảm bảo hệ thống của bạn luôn vận hành ổn định và hiệu quả.

Lỗi mất kết nối:

Nguyên nhân: Lỏng cáp kết nối, cấu hình sai địa chỉ IP hoặc MPI, lỗi driver.

Giải pháp:

• Kiểm tra lại cáp kết nối, đảm bảo đã cắm chặt hai đầu.
• Kiểm tra lại cấu hình địa chỉ IP hoặc MPI trong phần mềm WinCC Basic và trên HMI, đảm bảo trùng khớp với cấu hình của PLC.
• Cài đặt lại driver cho bộ chuyển đổi MPI/USB (nếu sử dụng).
• Khởi động lại HMI và PLC.

Lỗi màn hình không hiển thị:

Nguyên nhân: Mất nguồn, lỗi cáp màn hình, lỗi đèn nền.

Giải pháp:

• Kiểm tra nguồn điện 24V DC cấp cho HMI, đảm bảo nguồn điện ổn định.
• Kiểm tra cáp màn hình (nếu có).
• Liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kiểm tra và thay thế đèn nền (nếu cần).

Lỗi cảm ứng không nhạy:

Nguyên nhân: Bụi bẩn bám trên màn hình, lỗi driver cảm ứng, lỗi phần cứng.

Giải pháp:

• Vệ sinh màn hình bằng khăn mềm và dung dịch vệ sinh chuyên dụng.
• Cài đặt lại driver cảm ứng (nếu có).
• Liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kiểm tra và sửa chữa (nếu cần).

Lỗi chương trình HMI:

Nguyên nhân: Lỗi logic trong chương trình, lỗi khi tải chương trình xuống HMI.

Giải pháp:

• Kiểm tra lại logic của chương trình trong phần mềm WinCC Basic, sử dụng chức năng mô phỏng để kiểm tra lỗi.
• Thử tải lại chương trình xuống HMI.
• Liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ sửa lỗi chương trình.
