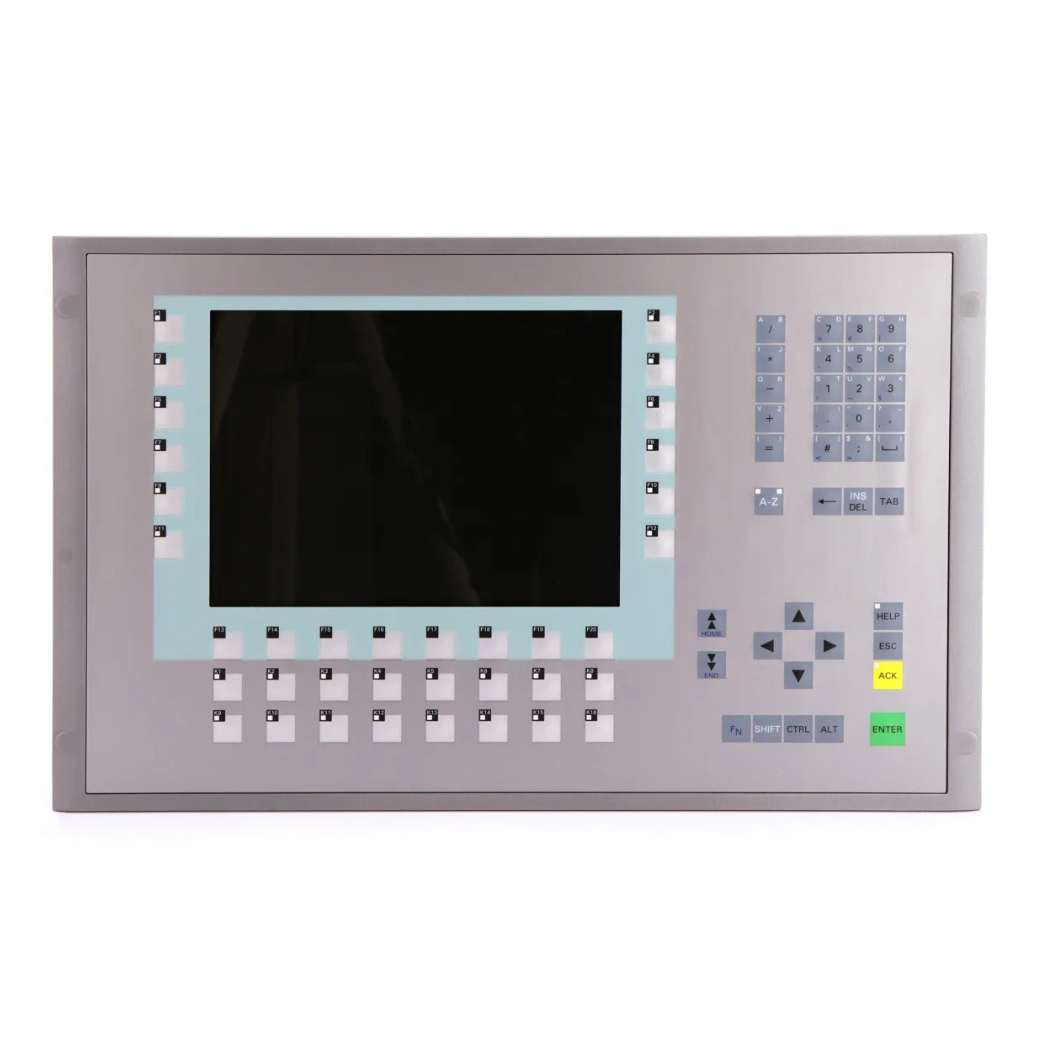

6AV6643-0DD01-1AX1 HMI MP 277 10inch

6AV6643-0DD01-1AX1 là màn hình giao diện người máy tiên tiến, giải pháp hiển thị tối ưu cho các hệ thống tự động hóa. Thiết bị này mang đến khả năng vận hành trực quan, hiệu suất vượt trội và độ tin cậy cao, giúp nâng tầm quá trình sản xuất, hướng đến sự chuyên nghiệp và hiện đại. Với sản phẩm này, thanhthienphu.vn tin chắc rằng doanh nghiệp của bạn sẽ có những bước tiến lớn, hướng tới tương lai.

1. Thông tin chi tiết về sản phẩm

Tại sao 6AV6643-0DD01-1AX1 HMI MP 277 10inch lại là lựa chọn lý tưởng cho các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật và chủ doanh nghiệp nhỏ và vừa? Đơn giản là vì nó đáp ứng trọn vẹn mọi nhu cầu thiết yếu trong ngành công nghiệp hiện đại, mang đến giải pháp hiển thị toàn diện và hiệu quả. Với màn hình cảm ứng 10 inch sắc nét, độ phân giải cao, 6AV6643-0DD01-1AX1 HMI MP 277 10inch cho phép người vận hành dễ dàng quan sát, giám sát và điều khiển các quy trình sản xuất phức tạp. Bên cạnh đó, thiết bị còn được trang bị bộ vi xử lý mạnh mẽ, bộ nhớ dung lượng lớn cùng khả năng kết nối linh hoạt, giúp xử lý nhanh chóng các tác vụ, lưu trữ lượng thông tin khổng lồ và tích hợp dễ dàng vào hệ thống tự động hóa hiện có. Điều này không chỉ nâng cao hiệu quả làm việc, giảm thiểu thời gian chết mà còn tối ưu hóa chi phí vận hành, bảo trì, đồng thời đảm bảo an toàn lao động. Hãy cùng thanhthienphu.vn khám phá chi tiết về siêu phẩm công nghệ này và cảm nhận sự khác biệt mà nó mang lại.

2. Cấu tạo sản phẩm

Khám phá cấu tạo tinh vi của 6AV6643-0DD01-1AX1 HMI MP 277 10inch, trái tim của hệ thống điều khiển tự động, để hiểu rõ hơn về cách mà thiết bị này mang lại sự chính xác và ổn định cho mọi hoạt động sản xuất. Từ lớp vỏ ngoài chắc chắn, bảo vệ các linh kiện bên trong khỏi tác động của môi trường khắc nghiệt, đến màn hình cảm ứng điện trở nhạy bén, cho phép người dùng tương tác dễ dàng và chính xác. Mọi chi tiết đều được thiết kế tỉ mỉ và chế tạo với độ chính xác cao, đảm bảo sự vận hành trơn tru và bền bỉ. Bộ vi xử lý mạnh mẽ, cùng bộ nhớ dung lượng lớn, giúp HMI xử lý thông tin nhanh chóng và lưu trữ dữ liệu hiệu quả. Bên cạnh đó, hệ thống cổng kết nối đa dạng, hỗ trợ nhiều giao thức truyền thông, tạo điều kiện thuận lợi cho việc tích hợp với các thiết bị khác trong hệ thống. Với cấu tạo vượt trội, 6AV6643-0DD01-1AX1 HMI MP 277 10inch không chỉ là một thiết bị hiển thị thông thường, mà còn là một trung tâm điều khiển thông minh, giúp tối ưu hóa quy trình sản xuất và nâng cao năng suất lao động. Hãy cùng thanhthienphu.vn đi sâu vào từng bộ phận để cảm nhận sự hoàn hảo trong từng chi tiết.

• Màn hình: Màn hình cảm ứng điện trở TFT 10.4 inch với độ phân giải 640 x 480 pixel, hiển thị 65.536 màu sắc nét, sống động. Lớp phủ chống chói giúp quan sát tốt trong môi trường có ánh sáng mạnh.
• Vỏ máy: Vỏ máy được làm từ nhựa cao cấp, đạt tiêu chuẩn IP65 ở mặt trước, chống bụi và nước, bảo vệ các linh kiện bên trong khỏi tác động của môi trường. Mặt sau đạt chuẩn IP20.
• Bộ vi xử lý: Sử dụng bộ vi xử lý RISC 32 Bit, tốc độ 400 MHz, đảm bảo khả năng xử lý dữ liệu nhanh chóng và mượt mà.
• Bộ nhớ: Bộ nhớ trong 6 MB, đủ để lưu trữ dữ liệu chương trình và các biến.
• Cổng kết nối: 1 cổng RS232: Kết nối với các thiết bị ngoại vi như máy in, máy quét mã vạch. 1 cổng RS485: Hỗ trợ truyền thông công nghiệp, kết nối với các PLC, biến tần. 2 cổng USB: Kết nối với chuột, bàn phím, USB lưu trữ. 1 cổng Ethernet (RJ45): Kết nối mạng LAN, cho phép truy cập từ xa, truyền dữ liệu tốc độ cao.
• Nút nhấn: Các nút nhấn cơ học được bố trí hợp lý, dễ dàng thao tác.
• Nguồn cấp: Sử dụng nguồn điện 24 VDC, an toàn và ổn định.

3. Các tính năng chính của sản phẩm

Điều gì khiến 6AV6643-0DD01-1AX1 HMI MP 277 10inch trở thành trợ thủ đắc lực cho các chuyên gia trong ngành điện công nghiệp? Đó chính là sự tổng hòa của những tính năng ưu việt, được thiết kế chuyên biệt để đáp ứng những yêu cầu khắt khe nhất trong môi trường sản xuất hiện đại. Từ khả năng hiển thị sắc nét, sống động, giúp người vận hành dễ dàng giám sát toàn bộ quy trình, đến khả năng xử lý dữ liệu nhanh chóng, chính xác, đảm bảo hệ thống hoạt động ổn định, liên tục. Hơn thế nữa, khả năng kết nối linh hoạt, đa dạng, cho phép tích hợp liền mạch với các thiết bị khác trong hệ thống tự động hóa, tạo nên một mạng lưới điều khiển thông minh, hiệu quả. Không chỉ dừng lại ở đó, 6AV6643-0DD01-1AX1 HMI MP 277 10inch còn được trang bị nhiều tính năng bảo mật tiên tiến, giúp bảo vệ dữ liệu và hệ thống khỏi những truy cập trái phép. Hãy cùng thanhthienphu.vn khám phá sâu hơn về những tính năng tuyệt vời này và cảm nhận sức mạnh công nghệ mà nó mang lại.

• Hiển thị trực quan: Giao diện đồ họa thân thiện, dễ sử dụng, cho phép hiển thị các thông số, trạng thái hoạt động của máy móc, thiết bị một cách rõ ràng, sinh động.
• Điều khiển cảm ứng: Thao tác trực tiếp trên màn hình cảm ứng, đơn giản hóa quá trình vận hành và điều khiển.
• Lưu trữ dữ liệu: Ghi lại dữ liệu vận hành, lịch sử lỗi, giúp phân tích và cải thiện hiệu suất hệ thống.
• Báo cáo: Tạo báo cáo tự động, cung cấp thông tin chi tiết về tình trạng hoạt động của hệ thống.
• Cảnh báo: Cảnh báo tức thời khi có sự cố, giúp phát hiện và xử lý lỗi nhanh chóng.
• Kết nối mạng: Kết nối với mạng Ethernet, cho phép truy cập và điều khiển từ xa.
• Bảo mật: Hỗ trợ nhiều cấp độ bảo mật, ngăn chặn truy cập trái phép.
• Đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt, thuận tiện cho người sử dụng.
• Tích hợp: Dễ dàng tích hợp với các PLC Siemens và các thiết bị tự động hóa khác.
• Theo nghiên cứu của Siemens, việc sử dụng HMI giúp giảm thời gian chết của máy móc lên đến 50% và tăng năng suất lao động lên đến 25%.

4. Hướng dẫn kết nối sản phẩm với phần mềm

Để khai thác tối đa tiềm năng của 6AV6643-0DD01-1AX1 HMI MP 277 10inch, việc kết nối với phần mềm lập trình là bước đầu tiên và quan trọng nhất. thanhthienphu.vn sẽ hướng dẫn bạn từng bước cụ thể, dễ hiểu để thực hiện quá trình này một cách suôn sẻ. Với phần mềm WinCC Flexible, bạn sẽ có trong tay công cụ mạnh mẽ để thiết kế giao diện người dùng, lập trình các chức năng điều khiển, và cấu hình các thông số hoạt động cho HMI. Quá trình kết nối không chỉ đơn thuần là liên kết phần cứng với phần mềm, mà còn là cầu nối để bạn hiện thực hóa những ý tưởng điều khiển, đưa hệ thống tự động hóa của mình lên một tầm cao mới. Hãy cùng thanhthienphu.vn bắt đầu hành trình chinh phục công nghệ, biến những ý tưởng sáng tạo thành hiện thực, và tận hưởng sự tiện lợi, chính xác mà 6AV6643-0DD01-1AX1 HMI MP 277 10inch mang lại.

Bước 1: Chuẩn bị

• Máy tính cài đặt phần mềm WinCC Flexible 2008 SP2 hoặc phiên bản cao hơn.
• Cáp kết nối: Cáp MPI, cáp Profibus, cáp Ethernet (tùy thuộc vào phương thức kết nối).
• HMI MP 277 10inch (6AV6643-0DD01-1AX1).

Bước 2: Kết nối phần cứng

Kết nối qua Ethernet:

• Cấu hình địa chỉ IP cho HMI và máy tính cùng dải mạng.
• Kết nối cáp Ethernet từ HMI đến máy tính hoặc switch mạng.

Kết nối qua MPI/Profibus:

Kết nối cáp MPI/Profibus từ HMI đến cổng MPI/Profibus trên máy tính (cần có card MPI/Profibus trên máy tính).

Bước 3: Cấu hình kết nối trong WinCC Flexible

1. Mở phần mềm WinCC Flexible.
2. Tạo một dự án mới (New Project).
3. Chọn loại HMI là MP 277 10inch.
4. Trong phần “Communication” -> “Connections”, tạo một kết nối mới.
5. Chọn giao thức kết nối (Ethernet, MPI, Profibus) và cấu hình các thông số tương ứng (địa chỉ IP, tốc độ truyền…).
6. Kiểm tra kết nối bằng cách nhấn nút “Test”. Nếu kết nối thành công, thông báo “Connection established” sẽ hiển thị.

Bước 4: Tải chương trình xuống HMI

1. Sau khi thiết kế giao diện và lập trình xong, chọn “Project” -> “Transfer” -> “Transfer Settings”.
2. Chọn phương thức truyền (Ethernet, MPI, Profibus).
3. Chọn “Transfer” để bắt đầu quá trình tải chương trình xuống HMI.

5. Cách lập trình sản phẩm

Làm chủ 6AV6643-0DD01-1AX1 HMI MP 277 10inch không chỉ dừng lại ở việc kết nối, mà còn là khả năng lập trình, biến hóa thiết bị này thành một công cụ điều khiển mạnh mẽ, đáp ứng mọi yêu cầu phức tạp của hệ thống tự động hóa. thanhthienphu.vn sẽ đồng hành cùng bạn, hướng dẫn chi tiết cách lập trình HMI với phần mềm WinCC Flexible, từ những bước cơ bản nhất đến những kỹ thuật nâng cao. Bạn sẽ được khám phá cách tạo ra các màn hình giao diện trực quan, sinh động, cách lập trình các nút nhấn, các thanh trượt, các biểu đồ, và nhiều đối tượng điều khiển khác. Không chỉ vậy, bạn còn được hướng dẫn cách kết nối HMI với PLC, cách xử lý dữ liệu, và cách tạo ra các chức năng điều khiển logic. Hãy cùng thanhthienphu.vn khai phá tiềm năng vô hạn của 6AV6643-0DD01-1AX1 HMI MP 277 10inch, đưa hệ thống của bạn lên một tầm cao mới, nơi mà sự chính xác, hiệu quả và sự sáng tạo hòa quyện làm một.

Bước 1: Tạo giao diện người dùng (HMI)

1. Sử dụng các đối tượng đồ họa có sẵn trong thư viện của WinCC Flexible (nút nhấn, đèn báo, thanh trượt, biểu đồ…) để thiết kế giao diện.
2. Liên kết các đối tượng với các biến (tags) trong PLC để hiển thị và điều khiển các giá trị.
3. Tạo các màn hình (screens) khác nhau và điều hướng giữa các màn hình bằng các nút nhấn.

Bước 2: Lập trình chức năng

1. Sử dụng các khối hàm (Function Blocks) để lập trình các chức năng điều khiển, xử lý dữ liệu.
2. Viết các đoạn mã (scripts) bằng ngôn ngữ VBScript để thực hiện các tác vụ phức tạp hơn.
3. Sử dụng các sự kiện (events) để kích hoạt các hành động khi có sự thay đổi trạng thái của các đối tượng hoặc biến.

Bước 3: Cấu hình cảnh báo và báo cáo

1. Tạo các cảnh báo (alarms) để thông báo cho người vận hành khi có sự cố xảy ra.
2. Cấu hình các thông số cảnh báo (giá trị ngưỡng, mức độ ưu tiên…).
3. Tạo các báo cáo (reports) để ghi lại dữ liệu vận hành, lịch sử lỗi.

Bước 4: Mô phỏng và kiểm tra

1. Sử dụng chức năng mô phỏng (simulation) của WinCC Flexible để kiểm tra chương trình trước khi tải xuống HMI.
2. Kết nối với PLC thật hoặc sử dụng phần mềm mô phỏng PLC để kiểm tra toàn bộ hệ thống.

6. Khắc phục một số lỗi thường gặp

Trong quá trình vận hành 6AV6643-0DD01-1AX1 HMI MP 277 10inch, đôi khi bạn sẽ gặp phải một số sự cố ngoài ý muốn. Đừng lo lắng, thanhthienphu.vn sẽ cung cấp cho bạn những giải pháp thiết thực để nhanh chóng khắc phục các lỗi thường gặp, giúp hệ thống của bạn hoạt động ổn định trở lại. Từ những lỗi đơn giản như mất kết nối, lỗi hiển thị, đến những vấn đề phức tạp hơn như lỗi chương trình, lỗi phần cứng. Với kinh nghiệm lâu năm trong lĩnh vực tự động hóa công nghiệp, thanhthienphu.vn tự tin mang đến cho bạn những hướng dẫn chi tiết, dễ hiểu, giúp bạn tự tin xử lý mọi tình huống. Hãy cùng chúng tôi điểm qua một số lỗi thường gặp và cách khắc phục, để bạn luôn làm chủ thiết bị, đảm bảo quá trình sản xuất diễn ra suôn sẻ và hiệu quả.

Lỗi mất kết nối:

Nguyên nhân: Cáp kết nối bị lỏng, hỏng, cấu hình sai địa chỉ IP, lỗi mạng.

Cách khắc phục:

• Kiểm tra lại cáp kết nối, đảm bảo kết nối chắc chắn.
• Kiểm tra cấu hình địa chỉ IP trên HMI và máy tính, đảm bảo đúng dải mạng.
• Khởi động lại HMI và máy tính.
• Kiểm tra tình trạng mạng.

Lỗi hiển thị:

Nguyên nhân: Lỗi phần mềm, lỗi màn hình, cấu hình sai độ phân giải.

Cách khắc phục:

• Khởi động lại HMI.
• Cập nhật phần mềm WinCC Flexible lên phiên bản mới nhất.
• Kiểm tra độ phân giải màn hình trong WinCC Flexible.

Lỗi chương trình:

Nguyên nhân: Lỗi logic trong chương trình, lỗi cú pháp, lỗi biến.

Cách khắc phục:

• Sử dụng chức năng “Diagnostics” trong WinCC Flexible để kiểm tra lỗi.
• Kiểm tra lại mã chương trình, sửa lỗi logic và cú pháp.
• Kiểm tra lại các biến, đảm bảo đúng kiểu dữ liệu và phạm vi.

Lỗi không nhận cảm ứng:

Nguyên nhân: Lỗi màn hình cảm ứng, lỗi driver.

Cách khắc phục:

• Hiệu chỉnh lại màn hình cảm ứng (Touch Calibration).
• Cài đặt lại driver cho màn hình cảm ứng.
• Nếu vẫn không được, có thể màn hình cảm ứng đã bị hỏng, cần thay thế.

7. Kêu gọi khách hàng liên hệ thanhthienphu.vn để được tư vấn

Bạn đang tìm kiếm một giải pháp hiển thị và điều khiển tối ưu cho hệ thống tự động hóa của mình? Bạn mong muốn nâng cao hiệu quả sản xuất, giảm thiểu chi phí vận hành và đảm bảo an toàn lao động? 6AV6643-0DD01-1AX1 HMI MP 277 10inch chính là lời giải đáp hoàn hảo cho những trăn trở đó. Và thanhthienphu.vn, với đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về thiết bị điện công nghiệp, tự hào là người bạn đồng hành tin cậy, sẵn sàng tư vấn và hỗ trợ bạn lựa chọn được giải pháp phù hợp nhất. Đừng chần chừ nữa, hãy nhấc máy lên và gọi ngay cho chúng tôi qua số điện thoại 08.12.77.88.99 để được tư vấn miễn phí. Hoặc bạn cũng có thể ghé thăm website thanhthienphu.vn để khám phá thêm nhiều sản phẩm và giải pháp tự động hóa tiên tiến khác. Chúng tôi cam kết mang đến cho bạn những sản phẩm chính hãng, chất lượng cao, dịch vụ hậu mãi chu đáo và giá cả cạnh tranh nhất. Hãy để thanhthienphu.vn chắp cánh cho thành công của bạn, đưa doanh nghiệp của bạn vươn tới những tầm cao mới trong kỷ nguyên công nghệ 4.0. Địa chỉ của chúng tôi: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
