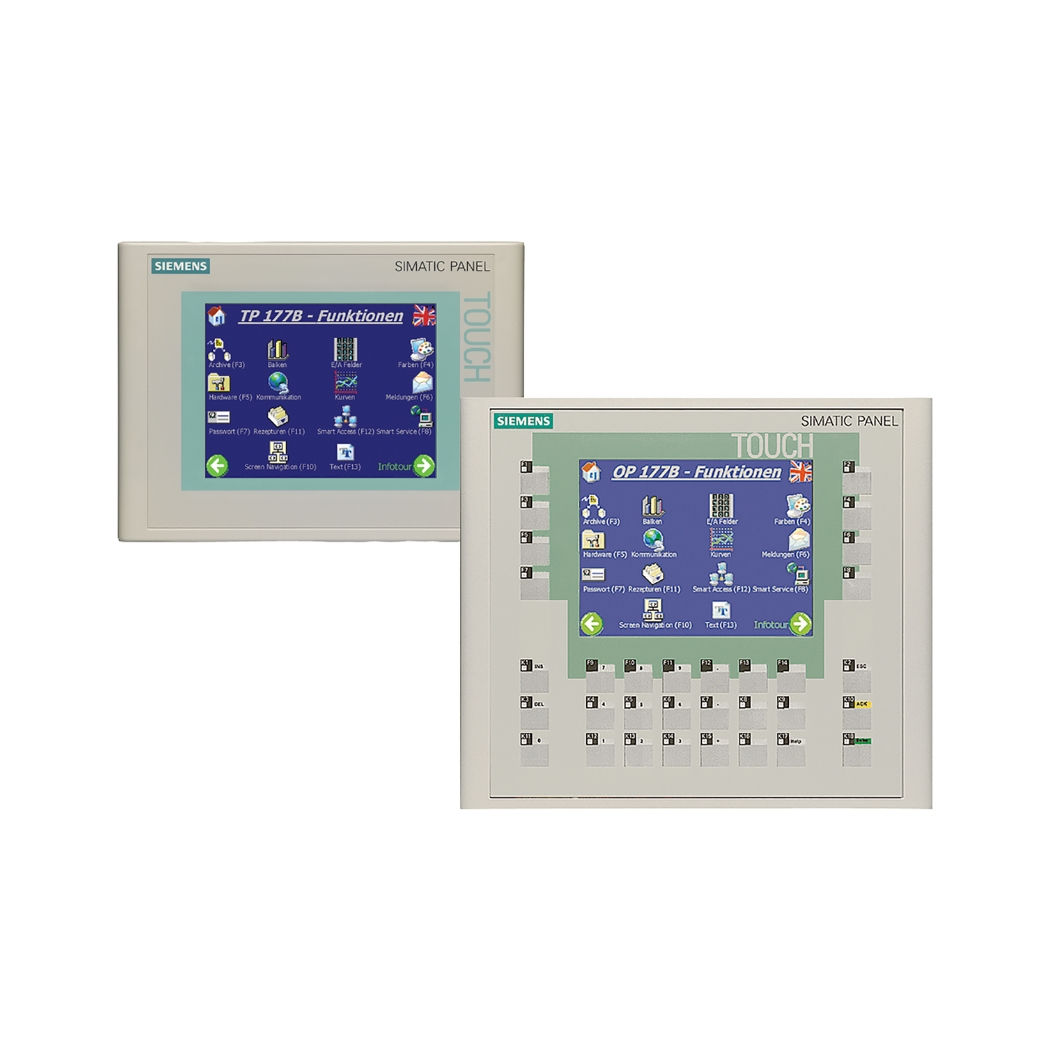

6AV6642-0BA01-1AX1 HMI TP 177B 6inch PN/DP

6AV6642-0BA01-1AX1 là giải pháp hiển thị và điều khiển tối ưu, mang đến sự tiện lợi và hiệu quả vượt trội cho các hệ thống tự động hóa. Sản phẩm màn hình cảm ứng này sẽ nâng tầm quy trình sản xuất, giúp bạn kiểm soát mọi hoạt động một cách dễ dàng và chính xác. Tại thanhthienphu.vn, chúng tôi tự hào cung cấp thiết bị này với chất lượng đảm bảo cùng dịch vụ chuyên nghiệp.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AV6642-0BA01-1AX1

Sản phẩm 6AV6642-0BA01-1AX1 HMI TP 177B 6inch PN/DP do Siemens sản xuất, là một trong những nhà cung cấp thiết bị tự động hóa hàng đầu thế giới, được đông đảo kỹ sư và doanh nghiệp tin dùng. Với thiết kế hiện đại, độ bền bỉ cao, cùng nhiều tính năng tiên tiến, màn hình cảm ứng này đã khẳng định vị thế của mình trên thị trường. Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng, mà còn mang đến cho bạn giải pháp toàn diện, từ tư vấn lựa chọn, hướng dẫn sử dụng, đến bảo hành, bảo trì. Việc sở hữu một thiết bị chất lượng như 6AV6642-0BA01-1AX1 HMI TP 177B 6inch PN/DP sẽ giúp bạn nâng cao năng suất, tối ưu hóa quy trình và tạo ra lợi thế cạnh tranh vượt trội. Hãy cùng khám phá những đặc tính ưu việt của sản phẩm này trong bảng dưới đây.

2. Cấu Tạo Sản Phẩm 6AV6642-0BA01-1AX1

Sản phẩm 6AV6642-0BA01-1AX1 HMI TP 177B 6inch PN/DP được thiết kế với cấu trúc thông minh, chắc chắn, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Việc hiểu rõ cấu tạo sản phẩm giúp bạn vận hành và bảo trì thiết bị hiệu quả hơn. Mỗi bộ phận đều được Siemens tính toán kỹ lưỡng, từ vỏ ngoài bảo vệ đến các linh kiện điện tử bên trong. Với sự tỉ mỉ trong từng chi tiết, 6AV6642-0BA01-1AX1 HMI TP 177B 6inch PN/DP không chỉ là một thiết bị đơn thuần, mà còn là một tác phẩm kỹ thuật, thể hiện sự tinh tế và chuyên nghiệp của Siemens. Hãy cùng thanhthienphu.vn khám phá cấu tạo chi tiết của màn hình này.

• Vỏ ngoài: Được làm từ nhựa cao cấp, chống va đập, chống bụi, chống nước theo tiêu chuẩn IP65 ở mặt trước. Thiết kế này giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường, đảm bảo độ bền và tuổi thọ sản phẩm.
• Màn hình: Sử dụng công nghệ TFT LCD với 65.536 màu, kích thước 5.7 inch, độ phân giải 320 x 240 pixels, mang lại hình ảnh sắc nét, sống động, giúp người vận hành dễ dàng quan sát và thao tác.
• Bộ xử lý: Tích hợp bộ vi xử lý mạnh mẽ, đảm bảo khả năng xử lý nhanh chóng, mượt mà các tác vụ điều khiển và giám sát.
• Bộ nhớ: Bao gồm 1024 KB bộ nhớ chương trình và 512 KB bộ nhớ dữ liệu, cho phép lưu trữ các ứng dụng, dữ liệu vận hành, và các thông số cài đặt.
• Cổng giao tiếp: Trang bị các cổng giao tiếp đa dạng như RS 485/422, Ethernet, USB, hỗ trợ kết nối linh hoạt với các thiết bị khác trong hệ thống tự động hóa.
• Nút nhấn và đèn LED: Các nút nhấn chức năng được bố trí hợp lý, cùng với hệ thống đèn LED báo trạng thái, giúp người dùng dễ dàng thao tác và theo dõi hoạt động của thiết bị.
• Mạch nguồn: Thiết kế mạch nguồn ổn định, cung cấp điện áp 24 VDC, đảm bảo an toàn và tin cậy cho thiết bị.

3. Các Tính Năng Chính Của Sản Phẩm 6AV6642-0BA01-1AX1

6AV6642-0BA01-1AX1 HMI TP 177B 6inch PN/DP không chỉ là một màn hình hiển thị thông thường, mà còn là một công cụ hỗ trợ đắc lực cho các kỹ sư và nhà quản lý trong việc giám sát và điều khiển hệ thống tự động hóa. Việc trang bị màn hình cảm ứng này cho hệ thống của bạn sẽ mang lại những lợi ích vượt trội, giúp nâng cao hiệu quả sản xuất, giảm thiểu sai sót và tiết kiệm chi phí. Với hàng loạt các tính năng tiên tiến, 6AV6642-0BA01-1AX1 HMI TP 177B 6inch PN/DP sẽ là trợ thủ đắc lực, giúp bạn chinh phục mọi thách thức trong sản xuất. thanhthienphu.vn tin rằng, việc đầu tư vào thiết bị này sẽ là quyết định đúng đắn, mang lại giá trị lâu dài cho doanh nghiệp. Dưới đây là một số tính năng nổi bật:

• Hiển thị trực quan: Màn hình màu TFT 5.7 inch độ phân giải cao, hiển thị rõ ràng các thông số, trạng thái hoạt động của máy móc, thiết bị, giúp người vận hành dễ dàng theo dõi toàn bộ quá trình sản xuất.
• Điều khiển cảm ứng: Giao diện cảm ứng nhạy bén, cho phép người dùng thao tác trực tiếp trên màn hình để điều khiển, cài đặt thông số, và vận hành hệ thống một cách nhanh chóng, chính xác.
• Kết nối đa dạng: Hỗ trợ nhiều chuẩn giao tiếp như PROFINET, PROFIBUS DP, MPI, cho phép kết nối linh hoạt với các PLC, biến tần, cảm biến, và các thiết bị khác trong hệ thống tự động hóa. Theo nghiên cứu của Hiệp hội Tự động hóa Quốc tế (ISA), việc sử dụng các chuẩn giao tiếp công nghiệp giúp tăng khả năng tương thích và giảm chi phí lắp đặt hệ thống lên đến 30%.
• Lưu trữ dữ liệu: Bộ nhớ trong lớn, có khả năng lưu trữ dữ liệu vận hành, lịch sử lỗi, và các thông số cài đặt, giúp người dùng dễ dàng truy xuất và phân tích dữ liệu khi cần thiết.
• Bảo mật cao: Hỗ trợ chức năng bảo mật bằng mật khẩu, phân quyền người dùng, giúp bảo vệ hệ thống khỏi những truy cập trái phép.
• Lập trình linh hoạt: Tương thích với phần mềm WinCC Flexible, cho phép người dùng dễ dàng lập trình, tùy biến giao diện và các chức năng điều khiển theo yêu cầu cụ thể của từng ứng dụng.
• Hỗ trợ đa ngôn ngữ: Màn hình có khả năng hiển thị nhiều ngôn ngữ, bao gồm tiếng Việt, thuận tiện cho người sử dụng.

4. Hướng Dẫn Kết Nối Sản Phẩm 6AV6642-0BA01-1AX1 Với Phần Mềm

Việc kết nối thành công 6AV6642-0BA01-1AX1 HMI TP 177B 6inch PN/DP với phần mềm lập trình là bước quan trọng để khai thác tối đa tiềm năng của thiết bị. Kết nối đúng cách không chỉ đảm bảo truyền tải dữ liệu chính xác, mà còn giúp bạn dễ dàng lập trình, tùy chỉnh giao diện và chức năng theo nhu cầu sử dụng. thanhthienphu.vn sẽ hướng dẫn bạn từng bước chi tiết, giúp bạn kết nối màn hình với máy tính một cách nhanh chóng và thuận lợi. Hãy cùng thực hiện theo các bước sau để đảm bảo kết nối thành công:

Bước 1: Chuẩn bị

• Màn hình 6AV6642-0BA01-1AX1 HMI TP 177B 6inch PN/DP
• Máy tính cài đặt phần mềm WinCC Flexible (phiên bản Compact/Standard/Advanced)
• Cáp kết nối: Cáp MPI (nếu kết nối qua cổng RS 485), Cáp Ethernet (nếu kết nối qua cổng Ethernet)
• Nguồn cấp 24 VDC cho màn hình

Bước 2: Kết nối phần cứng

Cấp nguồn 24 VDC cho màn hình.

Kết nối cáp từ màn hình đến máy tính:

• Kết nối qua MPI: Sử dụng cáp MPI, kết nối một đầu vào cổng RS 485 trên màn hình và đầu còn lại vào cổng COM trên máy tính (hoặc qua bộ chuyển đổi USB-MPI).
• Kết nối qua Ethernet: Sử dụng cáp Ethernet, kết nối một đầu vào cổng Ethernet trên màn hình và đầu còn lại vào cổng Ethernet trên máy tính (hoặc qua switch mạng).

Bước 3: Cài đặt thông số trên màn hình

• Bật nguồn màn hình.
• Vào mục “Control Panel” -> “Transfer” -> “Channel 1” (hoặc “Channel 2” tùy thuộc vào cổng kết nối sử dụng).
• Chọn giao thức truyền thông tương ứng (MPI hoặc Ethernet).
• Cài đặt địa chỉ IP (nếu sử dụng Ethernet), địa chỉ MPI (nếu sử dụng MPI), tốc độ truyền, và các thông số khác phù hợp với cấu hình mạng.
• Chọn chế độ “Transfer” để sẵn sàng cho việc truyền tải dữ liệu.

Bước 4: Cài đặt thông số trong phần mềm WinCC Flexible

• Mở phần mềm WinCC Flexible trên máy tính.
• Tạo một dự án mới (New Project) hoặc mở dự án hiện có.
• Chọn đúng loại HMI là “TP 177B 6\” PN/DP” trong phần “Device”.
• Trong mục “Communication” -> “Connections”, tạo một kết nối mới.
• Chọn giao thức truyền thông tương ứng (MPI hoặc Ethernet).
• Nhập địa chỉ IP (nếu sử dụng Ethernet) hoặc địa chỉ MPI (nếu sử dụng MPI) của màn hình.
• Kiểm tra kết nối bằng cách nhấn nút “Test”. Nếu kết nối thành công, phần mềm sẽ hiển thị thông báo “Connection established”.

Bước 5: Truyền tải dự án xuống màn hình

• Sau khi hoàn tất việc lập trình giao diện và các chức năng điều khiển trong WinCC Flexible, bạn có thể truyền tải dự án xuống màn hình.
• Nhấn vào biểu tượng “Download” (hoặc “Transfer”) trên thanh công cụ.
• Chọn kết nối đã tạo ở bước 4.
• Nhấn “Transfer” để bắt đầu quá trình truyền tải.
• Sau khi quá trình truyền tải hoàn tất, màn hình sẽ tự động khởi động lại và chạy ứng dụng vừa được tải xuống.

5. Cách Lập Trình Sản Phẩm 6AV6642-0BA01-1AX1

Lập trình là bước then chốt để biến 6AV6642-0BA01-1AX1 HMI TP 177B 6inch PN/DP thành một công cụ điều khiển mạnh mẽ, đáp ứng chính xác nhu cầu của bạn. Thông qua lập trình, bạn có thể tùy biến giao diện, thiết lập các chức năng và tạo ra một hệ thống vận hành mượt mà, hiệu quả. Với phần mềm WinCC Flexible, việc lập trình trở nên trực quan và dễ dàng hơn bao giờ hết. thanhthienphu.vn sẽ hướng dẫn bạn từng bước cơ bản để lập trình màn hình này, giúp bạn khai thác tối đa tiềm năng của thiết bị:

Bước 1: Khởi tạo dự án

• Mở phần mềm WinCC Flexible trên máy tính.
• Chọn “File” -> “New” để tạo một dự án mới.
• Trong cửa sổ “New Project”, chọn “Empty Project” và đặt tên cho dự án.
• Nhấn “Create” để tạo dự án.

Bước 2: Chọn thiết bị

• Trong cửa sổ “Project View”, chọn “Devices and Networks”.
• Nhấn đúp vào “Add new device”.
• Trong cửa sổ “Add new device”, chọn “HMI” -> “SIMATIC Panel” -> “TP Series” -> “TP 177B 6\” PN/DP” -> “6AV6642-0BA01-1AX1”.
• Nhấn “OK” để thêm thiết bị vào dự án.

Bước 3: Thiết kế giao diện

Trong cửa sổ “Project View”, chọn “Screens” -> “Add new screen”.

Sử dụng các công cụ có sẵn trong phần mềm để thiết kế giao diện người dùng, bao gồm:

• Objects: Các đối tượng như nút nhấn, đèn báo, thanh trượt, ô nhập liệu, đồ thị, bảng biểu…
• Properties: Điều chỉnh các thuộc tính của đối tượng như kích thước, màu sắc, font chữ, vị trí…
• Events: Gán các sự kiện cho đối tượng như nhấn nút, thay đổi giá trị…
• Animations: Tạo các hiệu ứng chuyển động, thay đổi màu sắc… cho đối tượng.

Bước 4: Kết nối với PLC

• Trong cửa sổ “Project View”, chọn “Connections”.
• Nhấn đúp vào “Add new connection”.
• Chọn giao thức truyền thông phù hợp (PROFINET, PROFIBUS DP, MPI).
• Cài đặt các thông số kết nối như địa chỉ IP, địa chỉ MPI, slot, rack…
• Tạo các tag (biến) để trao đổi dữ liệu giữa HMI và PLC.

Bước 5: Viết chương trình

• Sử dụng ngôn ngữ lập trình SCL (Structured Control Language) hoặc LAD (Ladder Diagram) để viết các chương trình điều khiển.
• Gán các tag đã tạo ở bước 4 vào các đối tượng trên màn hình.
• Viết các hàm, chương trình con để xử lý các sự kiện, tính toán, điều khiển…

Bước 6: Mô phỏng và kiểm tra

• Sử dụng chức năng “Simulation” trong phần mềm để mô phỏng hoạt động của HMI.
• Kiểm tra, sửa lỗi chương trình nếu cần.

Bước 7: Tải chương trình xuống HMI

• Kết nối máy tính với HMI (tham khảo hướng dẫn ở mục 4).
• Nhấn vào biểu tượng “Download” trên thanh công cụ.
• Chọn kết nối đã tạo.
• Nhấn “Load” để tải chương trình xuống HMI.

Bước 8: Vận hành và giám sát

• Sau khi tải chương trình xuống, HMI sẽ tự động khởi động lại và chạy ứng dụng.
• Người vận hành có thể sử dụng màn hình cảm ứng để điều khiển, giám sát hệ thống.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên Sản Phẩm 6AV6642-0BA01-1AX1

Trong quá trình sử dụng 6AV6642-0BA01-1AX1 HMI TP 177B 6inch PN/DP, bạn có thể gặp phải một số lỗi nhỏ. Tuy nhiên, đừng quá lo lắng. Việc nhanh chóng nhận diện và xử lý các lỗi thường gặp sẽ giúp bạn duy trì hoạt động ổn định của hệ thống và tránh được những gián đoạn không đáng có. Với kinh nghiệm nhiều năm trong lĩnh vực tự động hóa, thanhthienphu.vn sẽ chia sẻ với bạn cách khắc phục một số lỗi phổ biến, giúp bạn tự tin xử lý khi gặp sự cố:

Lỗi mất kết nối:

Nguyên nhân: Lỏng cáp kết nối, sai địa chỉ IP, cấu hình sai thông số truyền thông, lỗi cổng giao tiếp.

Cách khắc phục:

• Kiểm tra lại cáp kết nối, đảm bảo cắm chắc chắn.
• Kiểm tra địa chỉ IP, thông số truyền thông trên màn hình và trong phần mềm, đảm bảo trùng khớp.
• Khởi động lại màn hình và PLC.
• Thử thay thế cáp kết nối khác.
• Kiểm tra cổng giao tiếp trên màn hình và PLC.

Lỗi màn hình không lên:

Nguyên nhân: Mất nguồn, hỏng cầu chì, lỗi bo mạch nguồn.

Cách khắc phục:

• Kiểm tra nguồn cấp 24 VDC cho màn hình, đảm bảo đủ điện áp.
• Kiểm tra cầu chì trên màn hình, thay thế nếu bị cháy.
• Liên hệ với bộ phận kỹ thuật của thanhthienphu.vn (hotline 08.12.77.88.99) để được hỗ trợ nếu lỗi do bo mạch nguồn.

Lỗi cảm ứng không nhạy:

Nguyên nhân: Bề mặt màn hình bị bẩn, lỗi calibration, hỏng tấm cảm ứng.

Cách khắc phục:

• Vệ sinh bề mặt màn hình bằng khăn mềm, sạch.
• Thực hiện calibration lại màn hình (tham khảo hướng dẫn trong tài liệu đi kèm sản phẩm).
• Liên hệ với bộ phận kỹ thuật của thanhthienphu.vn để được hỗ trợ nếu lỗi do hỏng tấm cảm ứng.

Lỗi hiển thị sai:

Nguyên nhân: Lỗi chương trình, sai định dạng dữ liệu, lỗi tag.

Cách khắc phục:

• Kiểm tra lại chương trình trong WinCC Flexible, đảm bảo logic đúng.
• Kiểm tra định dạng dữ liệu của các tag, đảm bảo phù hợp với kiểu dữ liệu hiển thị trên màn hình.
• Kiểm tra kết nối giữa các tag trên HMI và PLC.

Lỗi không tải được chương trình:

Nguyên nhân: Sai phiên bản phần mềm, lỗi kết nối, lỗi bộ nhớ.

Cách khắc phục:

• Đảm bảo sử dụng đúng phiên bản WinCC Flexible tương thích với màn hình.
• Kiểm tra lại kết nối giữa máy tính và màn hình (tham khảo hướng dẫn ở mục 4).
• Kiểm tra dung lượng bộ nhớ còn trống trên màn hình, xóa bớt các dữ liệu không cần thiết nếu bộ nhớ đầy.
