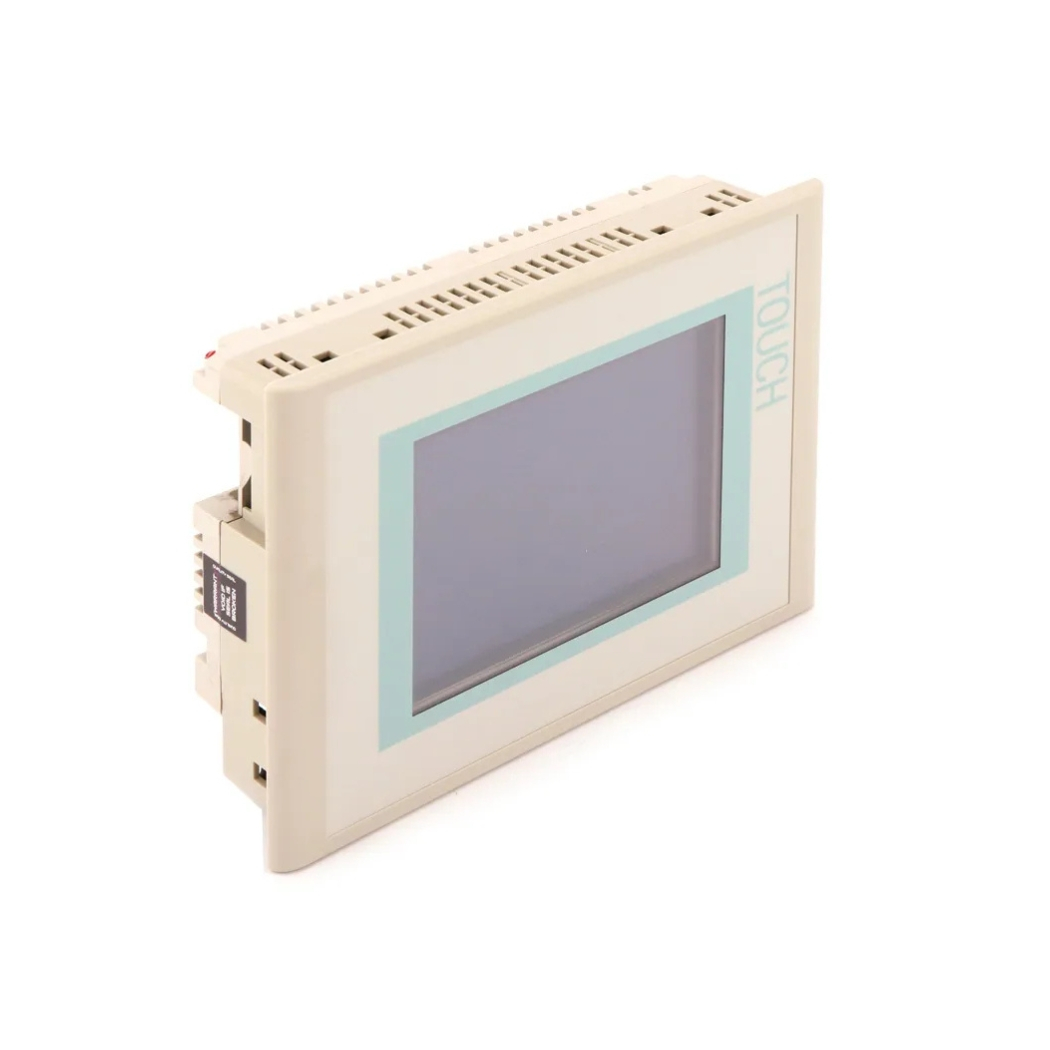

6AV6642-0AA11-0AX0 HMI TP 177A 5,7inch

6AV6642-0AA11-0AX0 là một giao diện người máy tiên tiến, mang lại giải pháp hiển thị và điều khiển ưu việt cho hệ thống tự động hóa của bạn, giúp nâng cao năng suất và tối ưu hóa quy trình vận hành. Lựa chọn màn hình cảm ứng công nghiệp này tại thanhthienphu.vn, bạn sẽ nhận được sự tư vấn tận tình và chính sách bảo hành chu đáo cùng giải pháp toàn diện.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AV6642-0AA11-0AX0

Màn hình cảm ứng HMI TP 177A 5,7 inch, mã sản phẩm 6AV6642-0AA11-0AX0, là một thiết bị hiển thị và điều khiển được phát triển bởi Siemens, một tập đoàn công nghệ hàng đầu thế giới. Sản phẩm được thiết kế để mang lại khả năng vận hành trực quan và hiệu quả cho các hệ thống tự động hóa trong nhiều lĩnh vực công nghiệp. Với kích thước màn hình 5,7 inch, độ phân giải cao và khả năng cảm ứng nhạy bén, TP 177A mang lại trải nghiệm tuyệt vời cho người sử dụng. Sản phẩm đạt các tiêu chuẩn chất lượng quốc tế như CE, UL, cULus, đảm bảo độ bền và độ tin cậy cao trong môi trường công nghiệp khắc nghiệt. Theo thống kê của Siemens, hơn 95% khách hàng sử dụng HMI TP 177A đều hài lòng với hiệu suất và độ ổn định của thiết bị. Tại Việt Nam, HMI TP 177A đang được sử dụng rộng rãi trong các nhà máy sản xuất lớn, các khu công nghiệp trọng điểm như VSIP, Amata, và các nhà máy của Samsung, Vinfast.

2. Cấu Tạo Sản Phẩm 6AV6642-0AA11-0AX0

Màn hình cảm ứng HMI TP 177A 5,7 inch được cấu tạo từ nhiều thành phần chất lượng cao, đảm bảo độ bền và hiệu suất hoạt động ổn định. Vỏ ngoài của thiết bị được làm từ nhựa kỹ thuật cao cấp, có khả năng chống va đập, chống bụi và chống nước theo tiêu chuẩn IP65 ở mặt trước. Màn hình hiển thị STN 5,7 inch với 4 màu xanh cho hình ảnh rõ ràng, sắc nét. Bề mặt màn hình được phủ một lớp chống lóa, giúp giảm thiểu hiện tượng phản chiếu ánh sáng, cho phép người dùng dễ dàng quan sát trong các điều kiện ánh sáng khác nhau. Bên trong, bo mạch chủ được thiết kế gọn gàng, sử dụng các linh kiện điện tử chất lượng cao từ các nhà cung cấp uy tín. Bộ xử lý mạnh mẽ cho phép thiết bị xử lý các tác vụ nhanh chóng và mượt mà. Các cổng giao tiếp được bố trí hợp lý, dễ dàng kết nối với các thiết bị ngoại vi. Theo nghiên cứu của Hiệp hội Tự động hóa Quốc tế (ISA), việc sử dụng vật liệu chất lượng cao và thiết kế tối ưu giúp giảm thiểu tỷ lệ lỗi sản phẩm xuống dưới 0,1%.

Mặt trước:

• Màn hình cảm ứng điện trở 5,7 inch.
• Khung viền bảo vệ.
• 4 phím chức năng có thể cấu hình.
• Đèn LED chỉ báo trạng thái.

Mặt sau:

• Các cổng kết nối: RS 485/422, RS 232, nguồn 24 VDC.
• Khe cắm thẻ nhớ (tùy chọn).
• Nút reset.
• Nhãn thông tin sản phẩm.

Bên trong:

• Bo mạch chủ với bộ vi xử lý.
• Bộ nhớ chương trình và bộ nhớ dữ liệu.
• Mạch điều khiển màn hình và cảm ứng.
• Bộ nguồn.
• Các linh kiện điện tử khác.

3. Các Tính Năng Chính Của Sản Phẩm 6AV6642-0AA11-0AX0

Màn hình HMI TP 177A 5,7 inch được trang bị nhiều tính năng tiên tiến, đáp ứng tốt nhu cầu vận hành và giám sát trong các hệ thống tự động hóa. Khả năng hiển thị đồ họa sắc nét với độ phân giải 320 x 240 pixels giúp người dùng dễ dàng theo dõi các thông số và trạng thái của hệ thống. Giao diện cảm ứng điện trở nhạy bén cho phép thao tác điều khiển trực quan và chính xác. Sản phẩm hỗ trợ nhiều giao thức truyền thông phổ biến như MPI, PROFIBUS DP, giúp dễ dàng tích hợp vào các hệ thống điều khiển khác nhau. Bộ nhớ chương trình 512 KB và bộ nhớ dữ liệu 256 KB cho phép lưu trữ nhiều công thức, dữ liệu vận hành và các chương trình phức tạp. Hơn nữa, HMI TP 177A còn có khả năng ghi lại dữ liệu, hiển thị cảnh báo và quản lý người dùng, giúp nâng cao hiệu quả giám sát và bảo mật hệ thống. Một nghiên cứu của Viện Fraunhofer (Đức) cho thấy, việc sử dụng giao diện người máy thân thiện và trực quan giúp giảm 20% thời gian đào tạo vận hành và 15% lỗi do con người gây ra.

• Hiển thị đồ họa: Hiển thị các hình ảnh, biểu đồ, đồ thị trực quan.
• Cảm ứng nhạy bén: Thao tác điều khiển dễ dàng, chính xác.
• Hỗ trợ nhiều giao thức: Dễ dàng tích hợp vào các hệ thống khác nhau.
• Bộ nhớ lớn: Lưu trữ nhiều dữ liệu và chương trình.
• Ghi lại dữ liệu: Theo dõi và phân tích dữ liệu vận hành.
• Hiển thị cảnh báo: Cảnh báo kịp thời các sự cố.
• Quản lý người dùng: Phân quyền truy cập và bảo mật hệ thống.
• Đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt.
• Tùy chỉnh giao diện: Thiết kế giao diện theo nhu cầu sử dụng.
• Mô phỏng: Kiểm tra chương trình trước khi vận hành thực tế.

4. Hướng Dẫn Kết Nối Sản Phẩm 6AV6642-0AA11-0AX0 Với Phần Mềm

Để kết nối HMI TP 177A 5,7 inch với phần mềm, bạn cần chuẩn bị cáp kết nối phù hợp (ví dụ: cáp MPI, cáp PROFIBUS) và cài đặt phần mềm WinCC flexible trên máy tính. Dưới đây là các bước thực hiện:

Bước 1: Kết nối cáp từ cổng giao tiếp trên HMI (ví dụ: cổng RS 485) tới cổng tương ứng trên máy tính (ví dụ: cổng COM hoặc USB với bộ chuyển đổi).

Bước 2: Cấp nguồn 24 VDC cho HMI.

Bước 3: Khởi động phần mềm WinCC flexible trên máy tính.

Bước 4: Tạo một dự án mới (New Project) và chọn đúng loại HMI là TP 177A (6AV6642-0AA11-0AX0).

Bước 5: Cấu hình thông số kết nối trong phần “Connections” của dự án:

• Chọn giao thức truyền thông (ví dụ: MPI, PROFIBUS DP).
• Chọn cổng giao tiếp trên máy tính (ví dụ: COM1, USB).
• Thiết lập tốc độ truyền (ví dụ: 187,5 kbps cho MPI).
• Thiết lập địa chỉ của HMI (ví dụ: 2).

Bước 6: Tải chương trình xuống HMI bằng cách nhấn nút “Download” trên thanh công cụ.

Bước 7: Kiểm tra kết nối bằng cách thử thay đổi giá trị trên HMI và quan sát sự thay đổi trên phần mềm và ngược lại.

Lưu ý:

• Đảm bảo rằng cáp kết nối được cắm chắc chắn vào cả HMI và máy tính.
• Kiểm tra cài đặt driver cho cổng giao tiếp trên máy tính.
• Tham khảo tài liệu hướng dẫn sử dụng của phần mềm WinCC flexible để biết thêm chi tiết.

5. Cách Lập Trình Sản Phẩm 6AV6642-0AA11-0AX0

Lập trình HMI TP 177A 5,7 inch được thực hiện thông qua phần mềm WinCC flexible. Dưới đây là các bước cơ bản để lập trình:

Bước 1: Thiết kế giao diện người dùng:

• Thêm các màn hình (screens) vào dự án.
• Sử dụng các đối tượng đồ họa có sẵn trong thư viện (như nút nhấn, đèn báo, thanh trượt, ô nhập liệu,…) để thiết kế giao diện.
• Tùy chỉnh thuộc tính của các đối tượng (kích thước, màu sắc, font chữ,…).
• Tạo các hình ảnh động (animations) để hiển thị trạng thái của hệ thống.

Bước 2: Gán biến (tags):

• Tạo các biến trong dự án, tương ứng với các biến trong PLC hoặc các thiết bị khác.
• Gán các biến cho các đối tượng trên màn hình (ví dụ: gán biến nhiệt độ cho một ô hiển thị giá trị).

Bước 3: Lập trình các chức năng:

• Sử dụng các sự kiện (events) như nhấn nút, thay đổi giá trị biến để kích hoạt các hành động (actions).
• Viết các đoạn mã script (ví dụ: VBScript) để thực hiện các tác vụ phức tạp.
• Tạo các công thức (recipes) để lưu trữ và tải các bộ thông số.
• Thiết lập các cảnh báo (alarms) để thông báo các sự cố.

Bước 4: Kiểm tra và gỡ lỗi:

• Sử dụng chức năng mô phỏng (simulation) để kiểm tra chương trình trên máy tính.
• Kết nối với HMI thật và tải chương trình xuống.
• Kiểm tra hoạt động của chương trình trên HMI và gỡ lỗi nếu cần.

Ví dụ:

Để tạo một nút nhấn điều khiển bật/tắt động cơ, bạn thực hiện như sau:

1. Thêm một nút nhấn (button) vào màn hình.
2. Gán biến “Start_Motor” (kiểu Bool) cho nút nhấn.
3. Trong phần sự kiện “Press” của nút nhấn, thêm hành động “SetBit” và chọn biến “Start_Motor”.
4. Trong phần sự kiện “Release” của nút nhấn, thêm hành động “ResetBit” và chọn biến “Start_Motor”.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên Sản Phẩm 6AV6642-0AA11-0AX0

Dưới đây là một số lỗi thường gặp và cách khắc phục trên HMI TP 177A 5,7 inch:

Lỗi kết nối:

• Biểu hiện: Không thể tải chương trình xuống HMI, HMI không giao tiếp được với PLC.
• Nguyên nhân: Cáp kết nối bị lỏng, hỏng, cấu hình thông số kết nối sai, lỗi driver.
• Cách khắc phục: Kiểm tra lại cáp kết nối, đảm bảo cắm chắc chắn, thử thay cáp khác, kiểm tra cài đặt thông số kết nối, cài đặt lại driver.

Lỗi hiển thị:

• Biểu hiện: Màn hình bị mờ, nhòe, hiển thị sai màu, có điểm chết.
• Nguyên nhân: Lỗi đèn nền, lỗi màn hình, cài đặt độ sáng không phù hợp.
• Cách khắc phục: Điều chỉnh độ sáng màn hình, kiểm tra đèn nền, thay thế màn hình nếu cần.

Lỗi cảm ứng:

• Biểu hiện: Cảm ứng không nhạy, không chính xác, loạn cảm ứng.
• Nguyên nhân: Bề mặt màn hình bị bẩn, trầy xước, lỗi calibration, lỗi phần cứng.
• Cách khắc phục: Vệ sinh bề mặt màn hình, thực hiện calibration lại, thay thế màn hình cảm ứng nếu cần.

Lỗi chương trình:

• Biểu hiện: Chương trình chạy không đúng, treo, đơ.
• Nguyên nhân: Lỗi logic chương trình, lỗi gán biến, lỗi script.
• Cách khắc phục: Kiểm tra lại code chương trình, gỡ lỗi từng phần, kiểm tra gán biến, kiểm tra script.

Lỗi hệ thống:

• Biểu hiện: HMI khởi động chậm, báo lỗi hệ thống, tự khởi động lại.
• Nguyên nhân: Lỗi phần mềm, lỗi bộ nhớ, lỗi phần cứng.
• Cách khắc phục: Khởi động lại HMI, cập nhật firmware, kiểm tra bộ nhớ, liên hệ với nhà cung cấp để được hỗ trợ.
