6AV6641-0CA01-0AX1 – Màn hình HMI OP 77B LC Siemens

Download tài liệu HMI Siemens

➢ HMI Siemens Catalogue

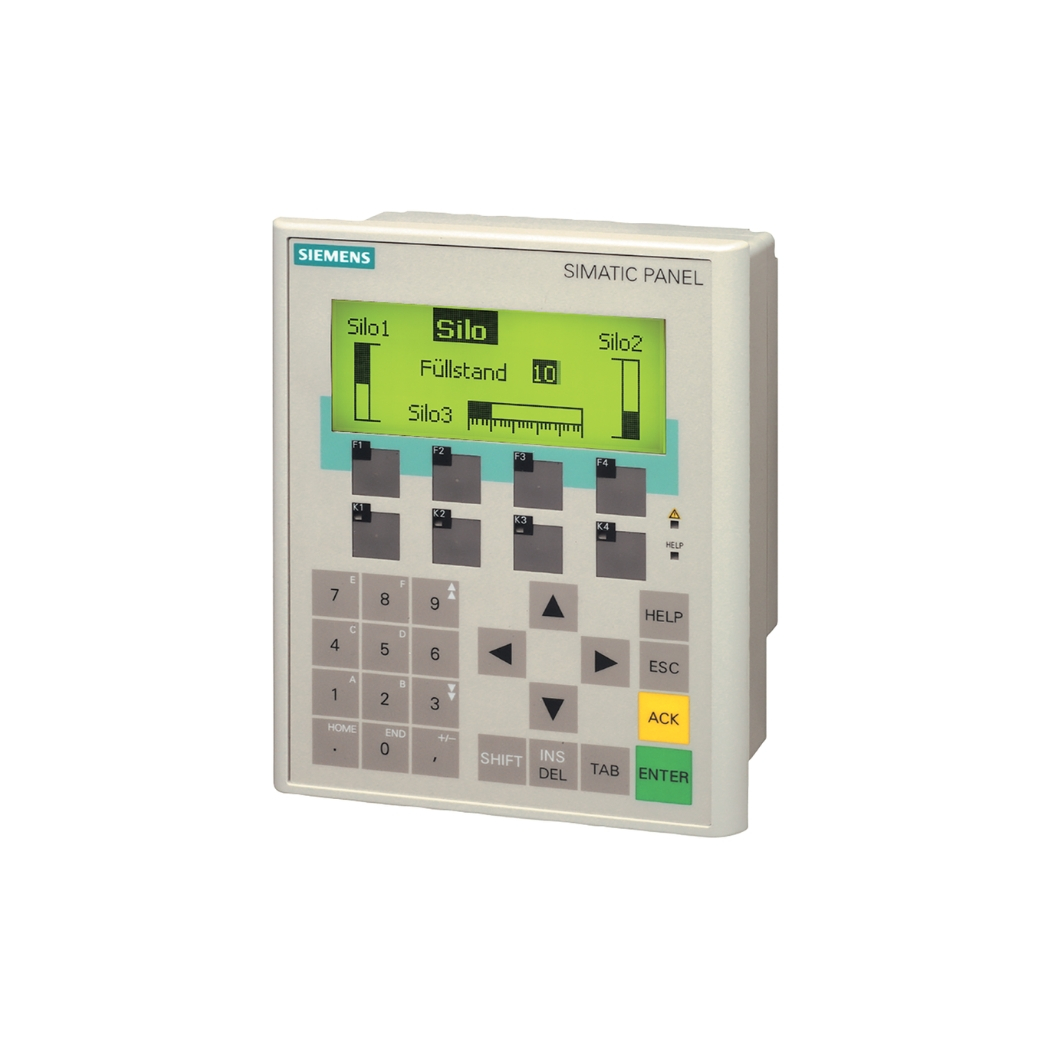

6AV6641-0CA01-0AX1 Màn hình HMI OP 77B LC Siemens là thiết bị hiển thị giao diện người máy tiên tiến, giải pháp vận hành tối ưu cho hệ thống tự động hóa trong sản xuất công nghiệp, giúp nâng cao hiệu quả làm việc. Hãy để thanhthienphu.vn đồng hành cùng bạn kiến tạo tương lai với những thiết bị điều khiển bền bỉ, hiện đại nhất, mang lại sự an tâm và lợi ích vượt trội.

1. Cấu Tạo Sản Phẩm 6AV6641-0CA01-0AX1: Sự Kết Hợp Hoàn Hảo Giữa Độ Bền Và Tính Thẩm Mỹ

6AV6641-0CA01-0AX1 không chỉ là một thiết bị hiển thị đơn thuần, mà còn là một tác phẩm nghệ thuật trong ngành công nghiệp, nơi mỗi chi tiết đều được trau chuốt tỉ mỉ để đảm bảo độ bền bỉ và tính thẩm mỹ cao nhất, với trọng lượng chỉ 0.5 kg, màn hình HMI công nghiệp. OP 77B LC mang đến một thiết kế nhỏ gọn nhưng ẩn chứa bên trong là sức mạnh vượt trội, sẵn sàng đồng hành cùng bạn trong mọi điều kiện làm việc. Vỏ ngoài của thiết bị được chế tạo từ vật liệu cao cấp, có khả năng chống chịu va đập và rung động tốt, đồng thời đạt tiêu chuẩn bảo vệ IP65 ở mặt trước, giúp chống bụi và nước hiệu quả. Bên trong, các linh kiện điện tử được sắp xếp khoa học, tối ưu hóa không gian và tản nhiệt, đảm bảo hoạt động ổn định và bền bỉ theo thời gian. Hãy cùng thanhthienphu.vn khám phá cấu tạo chi tiết của sản phẩm này, để hiểu rõ hơn về sự kết hợp hoàn hảo giữa độ bền và tính thẩm mỹ trong từng đường nét thiết kế.

• Màn hình LCD đơn sắc: Kích thước 4.5 inch, độ phân giải 160 x 48 pixel, hiển thị rõ ràng các thông số, thông báo và cảnh báo.
• Bàn phím: Gồm các phím chức năng và phím số, được bố trí hợp lý, giúp người dùng dễ dàng thao tác và điều khiển.
• Bộ xử lý: Tốc độ cao, đảm bảo xử lý nhanh chóng các tác vụ và hiển thị thông tin mượt mà.
• Bộ nhớ: Bao gồm 512 KB Flash và 128 KB RAM, đủ để lưu trữ chương trình ứng dụng và dữ liệu vận hành.
• Cổng giao tiếp: Hỗ trợ các chuẩn truyền thông phổ biến như RS 485/422 và RS 232, cho phép kết nối linh hoạt với các thiết bị khác trong hệ thống, Siemens HMI.
• Vỏ bảo vệ: Được làm từ chất liệu nhựa cao cấp, có khả năng chống va đập, chống bụi và nước, đảm bảo độ bền trong môi trường công nghiệp khắc nghiệt.
• Nguồn cấp: Sử dụng nguồn điện một chiều 24V, dòng tiêu thụ thấp chỉ 0.15A, giúp tiết kiệm năng lượng và giảm chi phí vận hành.

2. Các Tính Năng Chính Của 6AV6641-0CA01-0AX1: Trợ Thủ Đắc Lực Cho Vận Hành Và Giám Sát Hệ Thống Tự Động Hóa

6AV6641-0CA01-0AX1 không chỉ đơn thuần là một thiết bị hiển thị, mà còn là một trợ thủ đắc lực, một người bạn đồng hành tin cậy, giúp bạn vận hành và giám sát hệ thống tự động hóa một cách hiệu quả và dễ dàng. Với những tính năng ưu việt được tích hợp, OP 77B LC như một “cánh tay phải” hỗ trợ bạn trong mọi tác vụ, từ việc theo dõi các thông số quan trọng, điều khiển các quy trình sản xuất đến việc phát hiện và xử lý sự cố kịp thời, giám sát hệ thống, giao diện điều khiển. Hãy cùng thanhthienphu.vn khám phá những tính năng chính của sản phẩm này, để hiểu rõ hơn về cách mà nó có thể giúp bạn nâng cao năng suất, tối ưu hóa quy trình và mang lại sự an tâm trong quá trình vận hành, từ đó kiến tạo nên những thành công mới trong sự nghiệp của bạn.

• Hiển thị thông tin: Màn hình OP 77B LC có khả năng hiển thị đa dạng các thông tin như: giá trị đo lường, trạng thái hoạt động, thông báo lỗi, và các thông số cài đặt. Nhờ vậy, người vận hành có thể dễ dàng nắm bắt tình trạng của hệ thống và đưa ra các quyết định kịp thời.
• Điều khiển: Với hệ thống phím bấm trực quan, người dùng có thể dễ dàng thao tác, điều khiển các thiết bị trong hệ thống, thay đổi các thông số cài đặt và thực hiện các chức năng khác một cách nhanh chóng và chính xác.
• Cảnh báo: Khi có sự cố xảy ra, OP 77B LC sẽ hiển thị các thông báo cảnh báo, giúp người vận hành nhanh chóng phát hiện và xử lý vấn đề, tránh những tổn thất không đáng có.
• Lưu trữ dữ liệu: Thiết bị có khả năng lưu trữ dữ liệu vận hành trong một khoảng thời gian nhất định, giúp người dùng có thể theo dõi và phân tích hiệu suất của hệ thống, từ đó đưa ra các biện pháp cải tiến phù hợp.
• Bảo mật: OP 77B LC hỗ trợ tính năng bảo mật bằng mật khẩu, giúp ngăn chặn các truy cập trái phép và bảo vệ dữ liệu quan trọng của hệ thống.
• Đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt, giúp người dùng dễ dàng sử dụng và vận hành thiết bị.
• Kết nối mạng: Hỗ trợ nhiều giao thức truyền thông, cho phép kết nối với các hệ thống điều khiển khác nhau như PLC, máy tính, và các thiết bị ngoại vi khác.

3. Hướng Dẫn Kết Nối 6AV6641-0CA01-0AX1 Với Phần Mềm: Bước Đầu Tiên Để Khai Phá Sức Mạnh Của Thiết Bị

Để khai thác tối đa tiềm năng của 6AV6641-0CA01-0AX1, việc kết nối thiết bị với phần mềm lập trình là bước đầu tiên và vô cùng quan trọng. Giống như việc trang bị cho người bạn đồng hành của mình một “bộ não” thông minh, kết nối phần mềm sẽ giúp OP 77B LC hiểu được ngôn ngữ của hệ thống và thực hiện các tác vụ một cách chính xác. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước cụ thể để thực hiện quá trình kết nối này một cách dễ dàng và nhanh chóng, giúp bạn tự tin làm chủ công nghệ và đưa hệ thống của mình vận hành trơn tru, hiệu quả, màn hình điều khiển, thiết bị tự động hóa.

Bước 1: Chuẩn bị

• Màn hình OP 77B LC (6AV6641-0CA01-0AX1)
• Cáp kết nối: Cáp MPI (6ES7972-0CB20-0XA0) hoặc cáp Profibus (tùy thuộc vào cấu hình hệ thống)
• Máy tính cài đặt phần mềm WinCC flexible Compact/Standard/Advanced

Bước 2: Kết nối phần cứng

• Kết nối một đầu cáp vào cổng MPI/DP trên màn hình OP 77B LC
• Kết nối đầu cáp còn lại vào cổng COM trên máy tính (sử dụng bộ chuyển đổi USB sang RS232 nếu máy tính không có cổng COM)

Bước 3: Cài đặt phần mềm

• Cài đặt phần mềm WinCC flexible từ đĩa CD đi kèm hoặc tải về từ trang web của Siemens.
• Chọn phiên bản WinCC flexible phù hợp với nhu cầu sử dụng (Compact, Standard hoặc Advanced).

Bước 4: Cấu hình kết nối

• Mở phần mềm WinCC flexible.
• Tạo một dự án mới (New Project).
• Chọn loại HMI là OP 77B.
• Trong phần “Communication”, chọn giao thức truyền thông phù hợp (MPI hoặc Profibus).
• Cài đặt các thông số kết nối (địa chỉ, tốc độ truyền,…) phù hợp với cấu hình hệ thống.

Bước 5: Kiểm tra kết nối

• Chọn “Online” -> “Download” để tải chương trình xuống màn hình OP 77B LC.
• Nếu kết nối thành công, màn hình sẽ hiển thị thông báo “Download successful”.

4. Cách Lập Trình 6AV6641-0CA01-0AX1: Biến Ý Tưởng Thành Hiện Thực, Nâng Tầm Hệ Thống Tự Động Hóa

Sau khi kết nối thành công 6AV6641-0CA01-0AX1 với phần mềm, bước tiếp theo là lập trình để biến những ý tưởng điều khiển của bạn thành hiện thực. Quá trình này giống như việc bạn đang “dạy” cho người bạn đồng hành OP 77B LC cách thức hoạt động, cách giao tiếp với các thiết bị khác và cách thực hiện các tác vụ mong muốn. Thanhthienphu.vn sẽ hướng dẫn bạn các bước cơ bản để lập trình màn hình OP 77B LC với phần mềm WinCC flexible, giúp bạn tự tin sáng tạo và tối ưu hóa hệ thống tự động hóa của mình, từ đó đạt được những thành tựu vượt bậc trong công việc, hệ thống điều khiển, giao diện người dùng.

Bước 1: Tạo giao diện người dùng (HMI)

• Sử dụng các công cụ trong WinCC flexible để thiết kế giao diện người dùng trên màn hình OP 77B LC.
• Thêm các đối tượng như nút nhấn, đèn báo, thanh trượt, ô nhập liệu,… để người dùng có thể tương tác với hệ thống.
• Tùy chỉnh giao diện với màu sắc, hình ảnh, và bố cục phù hợp với nhu cầu sử dụng.

Bước 2: Gán biến (Tags)

• Tạo các biến (tags) để liên kết các đối tượng trên giao diện HMI với các biến trong PLC hoặc các thiết bị khác.
• Đặt tên biến rõ ràng, dễ hiểu và theo quy chuẩn để dễ dàng quản lý.

Bước 3: Lập trình các chức năng

• Sử dụng các hàm (functions) và các khối chức năng (function blocks) có sẵn trong WinCC flexible để lập trình các chức năng điều khiển, giám sát, và cảnh báo.
• Viết các đoạn script để thực hiện các tác vụ phức tạp hơn.

Bước 4: Mô phỏng (Simulation)

• Sử dụng chức năng mô phỏng trong WinCC flexible để kiểm tra chương trình trước khi tải xuống màn hình.
• Kiểm tra các chức năng, giao diện và các biến đã được lập trình chính xác hay chưa.

Bước 5: Tải chương trình xuống màn hình (Download)

• Sau khi đã kiểm tra và chắc chắn chương trình hoạt động đúng, tiến hành tải chương trình xuống màn hình OP 77B LC.
• Chọn “Online” -> “Download” và làm theo hướng dẫn trên màn hình.

Bước 6: Chạy thử và hiệu chỉnh

• Chạy thử chương trình trên màn hình OP 77B LC và kết nối với hệ thống thực tế.
• Theo dõi, kiểm tra và hiệu chỉnh chương trình nếu cần thiết để đảm bảo hệ thống hoạt động ổn định và chính xác.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AV6641-0CA01-0AX1

Trong quá trình sử dụng 6AV6641-0CA01-0AX1, đôi khi bạn có thể gặp phải một số lỗi nhỏ, điều này hoàn toàn bình thường với bất kỳ thiết bị điện tử nào. Đừng lo lắng, giống như một người bạn đồng hành luôn sẵn sàng hỗ trợ, thanhthienphu.vn sẽ hướng dẫn bạn cách nhận biết và khắc phục một số lỗi thường gặp trên OP 77B LC một cách nhanh chóng và hiệu quả, giúp bạn duy trì sự ổn định và liên tục trong quá trình vận hành, từ đó an tâm hơn trong công việc và cuộc sống.

Lỗi 1: Màn hình không hiển thị

Nguyên nhân: Mất nguồn, cáp kết nối lỏng, lỗi phần cứng.

Cách khắc phục:

• Kiểm tra nguồn điện cung cấp cho màn hình (24V DC).
• Kiểm tra cáp kết nối giữa màn hình và nguồn điện.
• Thử khởi động lại màn hình.
• Nếu vẫn không được, liên hệ với nhà cung cấp hoặc trung tâm bảo hành để được hỗ trợ.

Lỗi 2: Lỗi kết nối với PLC

Nguyên nhân: Cài đặt thông số truyền thông sai, cáp kết nối bị lỗi, lỗi cấu hình PLC.

Cách khắc phục:

• Kiểm tra lại các thông số truyền thông (địa chỉ, tốc độ truyền,…) trên cả màn hình và PLC.
• Kiểm tra cáp kết nối giữa màn hình và PLC.
• Kiểm tra cấu hình PLC và đảm bảo rằng PLC đang hoạt động bình thường.

Lỗi 3: Màn hình hiển thị thông báo lỗi

Nguyên nhân: Lỗi chương trình, lỗi phần cứng, lỗi giao tiếp.

Cách khắc phục:

• Ghi lại mã lỗi hiển thị trên màn hình.
• Tham khảo tài liệu hướng dẫn sử dụng của màn hình để tra cứu ý nghĩa của mã lỗi.
• Kiểm tra lại chương trình và sửa lỗi nếu có.
• Nếu vẫn không khắc phục được, liên hệ với nhà cung cấp hoặc trung tâm bảo hành để được hỗ trợ.

Lỗi 4: Màn hình bị treo

Nguyên nhân: Lỗi phần mềm, quá tải bộ nhớ.

Cách khắc phục:

• Thử khởi động lại màn hình.
• Nếu vẫn không được, thử khôi phục cài đặt gốc (factory reset). Lưu ý: Việc khôi phục cài đặt gốc sẽ xóa toàn bộ dữ liệu và chương trình trên màn hình.
• Liên hệ với nhà cung cấp hoặc trung tâm bảo hành nếu vấn đề vẫn tiếp diễn.

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn: Đồng Hành Cùng Bạn Trên Con Đường Tự Động Hóa Thành Công

Bạn đang tìm kiếm giải pháp hiển thị và điều khiển tối ưu cho hệ thống tự động hóa của mình. Bạn mong muốn nâng cao hiệu suất, tiết kiệm chi phí và đảm bảo an toàn trong sản xuất. 6AV6641-0CA01-0AX1 chính là lựa chọn hoàn hảo, và thanhthienphu.vn tự hào là người bạn đồng hành tin cậy, sẵn sàng cùng bạn chinh phục những mục tiêu đó. Với đội ngũ kỹ sư giàu kinh nghiệm, nhiệt huyết và am hiểu sâu sắc về lĩnh vực tự động hóa, chúng tôi cam kết mang đến cho bạn những giải pháp tối ưu nhất, phù hợp nhất với nhu cầu và ngân sách của bạn. Hãy liên hệ ngay với thanhthienphu.vn qua hotline: 08.12.77.88.99 để được tư vấn miễn phí về 6AV6641-0CA01-0AX1 cũng như các thiết bị điện công nghiệp khác. Chúng tôi luôn sẵn sàng lắng nghe, chia sẻ và cùng bạn kiến tạo nên những giá trị bền vững.

Tại sao nên chọn thanhthienphu.vn?

• Uy tín: thanhthienphu.vn là nhà cung cấp thiết bị điện công nghiệp uy tín hàng đầu tại Việt Nam, với nhiều năm kinh nghiệm và được đông đảo khách hàng tin tưởng.
• Chất lượng: Chúng tôi cam kết cung cấp sản phẩm chính hãng, chất lượng cao, có nguồn gốc xuất xứ rõ ràng.
• Giá cả cạnh tranh: thanhthienphu.vn luôn mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ chuyên nghiệp: Đội ngũ nhân viên tư vấn nhiệt tình, chu đáo, hỗ trợ kỹ thuật 24/7, đảm bảo mang đến cho khách hàng sự hài lòng tuyệt đối.
• Giao hàng nhanh chóng: Chúng tôi có hệ thống kho bãi rộng khắp, đảm bảo giao hàng nhanh chóng, đúng hẹn trên toàn quốc.

Thông tin liên hệ:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn
• Hotline: 08.12.77.88.99

Hãy để thanhthienphu.vn trở thành người bạn đồng hành đáng tin cậy của bạn trên con đường tự động hóa thành công. Chúng tôi tin rằng, với sự hợp tác chân thành và nỗ lực không ngừng, chúng ta sẽ cùng nhau gặt hái được nhiều thành công rực rỡ.

Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.
