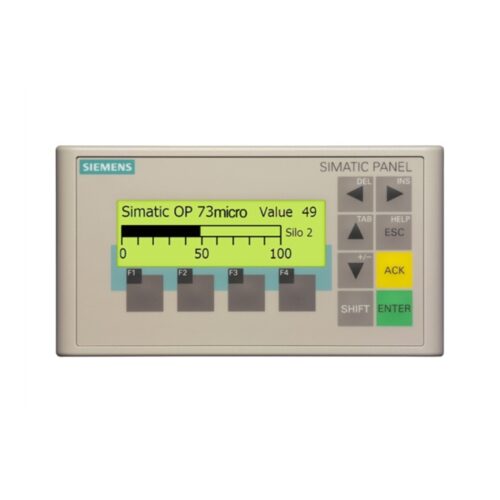

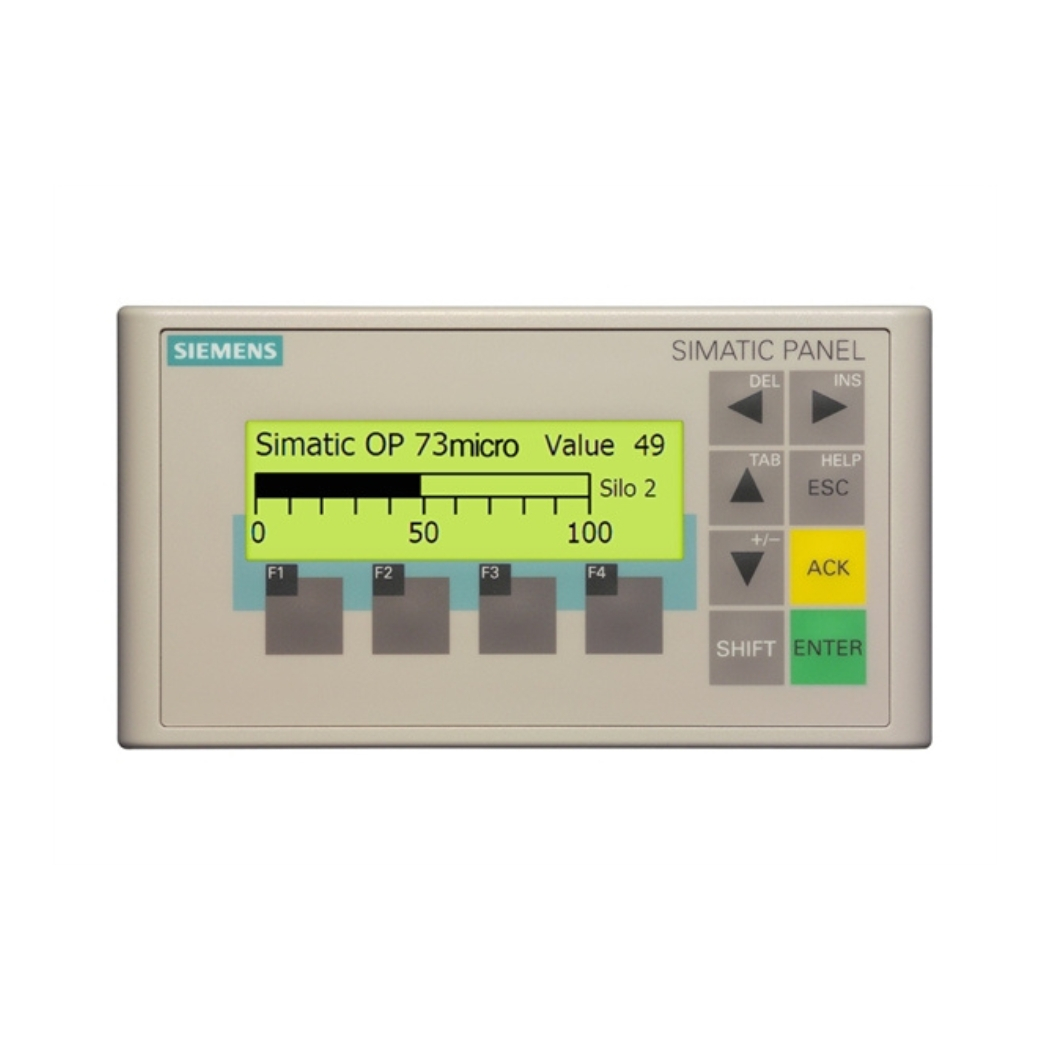

6AV6640-0BA11-0AX0 Màn hình HMI OP 73Micro

6AV6640-0BA11-0AX0 là một giải pháp hiển thị và vận hành lý tưởng, mang lại hiệu suất vượt trội và độ bền bỉ cho các ứng dụng tự động hóa trong môi trường công nghiệp. Thiết bị này sở hữu những tính năng tiên tiến, giúp nâng cao năng suất, tiết kiệm chi phí và đảm bảo an toàn trong quá trình vận hành, là màn hình giao diện người máy được ưa chuộng trong giới kỹ sư điện.

Tại thanhthienphu.vn, chúng tôi cung cấp màn hình điều khiển OP 73Micro chính hãng, giá cả cạnh tranh cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn an tâm vận hành hệ thống tự động hóa một cách hiệu quả.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AV6640-0BA11-0AX0

2. Cấu Tạo Sản Phẩm 6AV6640-0BA11-0AX0

Màn hình OP 73Micro được thiết kế nhỏ gọn, chắc chắn, phù hợp với các không gian lắp đặt hạn chế. Cấu tạo của sản phẩm bao gồm các thành phần chính sau:

• Màn hình hiển thị: Sử dụng công nghệ LCD đơn sắc, kích thước 3 inch, độ phân giải 160 x 48 pixel, hiển thị rõ ràng các thông số, trạng thái hoạt động của hệ thống, giao diện điều khiển.
• Bàn phím: Gồm 8 phím hệ thống và 4 phím có thể lập trình tự do, cho phép người dùng thao tác dễ dàng, nhanh chóng, bảng điều khiển.
• Bộ vi xử lý: Tích hợp bộ vi xử lý mạnh mẽ, đảm bảo khả năng xử lý dữ liệu nhanh chóng và chính xác.
• Bộ nhớ: Bộ nhớ chương trình 256 KB, đủ để lưu trữ các chương trình điều khiển và dữ liệu vận hành.
• Cổng giao tiếp: Hỗ trợ cổng giao tiếp RS 485/422, tương thích với các chuẩn truyền thông phổ biến như MPI/PROFIBUS DP, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống tự động hóa như PLC, biến tần, mô-đun I/O.
• Vỏ bảo vệ: Vỏ máy được làm từ vật liệu nhựa cao cấp, đạt tiêu chuẩn bảo vệ IP65 ở mặt trước, chống bụi và nước hiệu quả, đảm bảo độ bền bỉ trong môi trường công nghiệp khắc nghiệt.
• Nguồn cấp: Sử dụng nguồn điện 24 VDC, tiết kiệm năng lượng và an toàn cho người sử dụng.

Các khối chức năng:

• Khối hiển thị: Hiển thị thông tin, dữ liệu, trạng thái hoạt động.
• Khối xử lý trung tâm: Xử lý dữ liệu, thực hiện các chương trình điều khiển.
• Khối giao tiếp: Kết nối và truyền thông với các thiết bị khác.
• Khối nguồn: Cung cấp nguồn điện cho toàn bộ hệ thống.

3. Các Tính Năng Chính Của Sản Phẩm 6AV6640-0BA11-0AX0 Màn Hình HMI OP 73Micro

OP 73Micro là một giải pháp HMI nhỏ gọn nhưng mạnh mẽ, được tích hợp nhiều tính năng ưu việt, đáp ứng tốt nhu cầu giám sát và điều khiển trong các ứng dụng tự động hóa đơn giản. Dưới đây là một số tính năng chính nổi bật của sản phẩm:

• Hiển thị trực quan: Màn hình LCD đơn sắc 3 inch hiển thị rõ ràng các thông số, trạng thái hoạt động, cảnh báo và thông báo lỗi của hệ thống.
• Thao tác dễ dàng: Bàn phím với 8 phím hệ thống và 4 phím có thể lập trình tự do giúp người dùng dễ dàng thao tác, điều chỉnh và cấu hình hệ thống.
• Giao tiếp linh hoạt: Hỗ trợ chuẩn giao tiếp RS 485/422, tương thích với MPI/PROFIBUS DP, cho phép kết nối dễ dàng với các thiết bị PLC Siemens và các thiết bị tự động hóa khác.
• Lập trình đơn giản: Sử dụng phần mềm WinCC flexible Micro, giao diện thân thiện, dễ sử dụng, giúp người dùng dễ dàng lập trình các chức năng giám sát và điều khiển.
• Bộ nhớ đủ dùng: Bộ nhớ chương trình 256 KB cho phép lưu trữ các chương trình điều khiển và dữ liệu vận hành.
• Thiết kế bền bỉ: Đạt tiêu chuẩn bảo vệ IP65 ở mặt trước, chống bụi và nước, hoạt động ổn định trong môi trường công nghiệp.
• Tiết kiệm chi phí: Giá thành hợp lý, tiêu thụ điện năng thấp, giảm thiểu chi phí đầu tư và vận hành.
• Hỗ trợ đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ, trong đó có tiếng Việt, thuận tiện cho người dùng tại Việt Nam.
• Chức năng bảo mật: Hỗ trợ chức năng bảo mật bằng mật khẩu, ngăn chặn truy cập trái phép, bảo vệ hệ thống an toàn.
• Quản lý cảnh báo: Hiển thị và quản lý các cảnh báo, giúp người dùng nhanh chóng phát hiện và xử lý sự cố.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Để kết nối 6AV6640-0BA11-0AX0 với phần mềm WinCC flexible Micro, bạn cần thực hiện các bước sau:

Bước 1: Chuẩn bị phần cứng và phần mềm

• Màn hình HMI OP 73Micro (6AV6640-0BA11-0AX0)
• Cáp lập trình MPI/PROFIBUS DP (ví dụ: 6ES7972-0CB20-0XA0)
• Máy tính cài đặt phần mềm WinCC flexible Micro

Bước 2: Kết nối phần cứng

1. Kết nối cáp lập trình MPI/PROFIBUS DP vào cổng giao tiếp RS 485/422 trên màn hình OP 73Micro.
2. Kết nối đầu còn lại của cáp lập trình vào cổng USB của máy tính.
3. Cấp nguồn 24 VDC cho màn hình OP 73Micro.

Bước 3: Cài đặt phần mềm WinCC flexible Micro

• Nếu máy tính của bạn chưa cài đặt WinCC flexible Micro, hãy tiến hành cài đặt từ đĩa CD đi kèm hoặc tải về từ trang web của Siemens.
• Theo thống kê của Siemens, hơn 80% kỹ sư tự động hóa tại Việt Nam sử dụng WinCC flexible để lập trình HMI.

Bước 4: Thiết lập kết nối trong phần mềm

1. Mở phần mềm WinCC flexible Micro trên máy tính.
2. Tạo một dự án mới (New Project).
3. Chọn loại HMI là OP 73Micro.
4. Trong phần “Communication”, chọn “Connections”.
5. Thêm một kết nối mới (Add Connection).
6. Chọn “Communication Driver” là “SIMATIC S7 300/400”.
7. Chọn “Interface” là “MPI/DP” hoặc “PROFIBUS” tùy thuộc vào cáp lập trình bạn sử dụng.
8. Thiết lập các thông số kết nối như địa chỉ MPI/PROFIBUS, tốc độ truyền (baud rate) phù hợp với cài đặt trên màn hình OP 73Micro. Thông thường, địa chỉ MPI mặc định là 2 và tốc độ truyền là 187.5 kbps.
9. Kiểm tra kết nối bằng cách nhấn nút “Test”. Nếu kết nối thành công, bạn sẽ thấy thông báo “Connection established”.

Bước 5: Tải chương trình xuống màn hình

1. Sau khi đã lập trình giao diện và các chức năng điều khiển trong WinCC flexible Micro, bạn có thể tải chương trình xuống màn hình OP 73Micro.
2. Chọn “Project” -> “Transfer” -> “Transfer Settings”.
3. Chọn phương thức truyền là “MPI/DP” hoặc “PROFIBUS”.
4. Nhấn nút “Transfer” để bắt đầu quá trình tải chương trình xuống màn hình.

5. Cách Lập Trình Sản Phẩm

Để lập trình 6AV6640-0BA11-0AX0, bạn cần sử dụng phần mềm WinCC flexible Micro của Siemens. Dưới đây là hướng dẫn cơ bản về cách lập trình sản phẩm này:

Bước 1: Tạo dự án mới

1. Mở phần mềm WinCC flexible Micro.
2. Chọn “File” -> “New” để tạo một dự án mới.
3. Trong cửa sổ “New Project”, chọn “Panels” -> “OP 7x” -> “OP 73micro” và nhấn “OK”.

Bước 2: Thiết lập kết nối

1. Trong cửa sổ “Project View”, chọn “Communication” -> “Connections”.
2. Nhấn đúp vào “Add Connection”.
3. Trong cửa sổ “Connection Properties”, chọn “Communication Driver” là “SIMATIC S7 300/400”.
4. Thiết lập các thông số kết nối như địa chỉ MPI/PROFIBUS, tốc độ truyền phù hợp với cài đặt trên màn hình OP 73Micro.
5. Nhấn “OK” để lưu cài đặt.

Bước 3: Tạo màn hình giao diện

1. Trong cửa sổ “Project View”, chọn “Screens”.
2. Nhấn đúp vào “Add Screen”.
3. Sử dụng các công cụ có sẵn trong thanh công cụ “Toolbox” để thiết kế giao diện màn hình, bao gồm:

• Text fields: Hiển thị văn bản.
• I/O fields: Hiển thị và nhập giá trị từ PLC.
• Graphic views: Hiển thị hình ảnh.
• Buttons: Tạo các nút nhấn để thực hiện các thao tác.
• Switches: Tạo các công tắc bật/tắt.
• Bar graphs: Hiển thị giá trị dưới dạng biểu đồ cột.
• Trend views: Hiển thị giá trị dưới dạng đồ thị xu hướng.

Bước 4: Gán biến (Tags)

1. Để kết nối các đối tượng trên màn hình với dữ liệu từ PLC, bạn cần gán biến cho chúng.
2. Trong cửa sổ “Project View”, chọn “Tags”.
3. Nhấn đúp vào “Add Tag”.
4. Trong cửa sổ “Tag Properties”, đặt tên cho biến, chọn kiểu dữ liệu, địa chỉ PLC và kết nối tương ứng.
5. Nhấn “OK” để lưu cài đặt.

Bước 5: Lập trình các chức năng

1. Để lập trình các chức năng cho các nút nhấn, công tắc, bạn cần sử dụng các sự kiện (Events).
2. Chọn đối tượng cần lập trình, ví dụ như nút nhấn.
3. Trong cửa sổ “Properties”, chọn tab “Events”.
4. Chọn sự kiện mong muốn, ví dụ như “Press” (nhấn nút).
5. Nhấn đúp vào sự kiện để mở cửa sổ “Function List”.
6. Sử dụng các hàm có sẵn để lập trình các chức năng mong muốn, ví dụ như:

• SetBitInTag: Đặt bit trong biến PLC.
• ResetBitInTag: Xóa bit trong biến PLC.
• IncrementTag: Tăng giá trị biến PLC.
• DecrementTag: Giảm giá trị biến PLC.
• ActivateScreen: Chuyển sang màn hình khác.

Bước 6: Mô phỏng chương trình

1. WinCC flexible Micro cung cấp tính năng mô phỏng cho phép bạn kiểm tra chương trình trước khi tải xuống màn hình.
2. Chọn “Project” -> “Simulation” -> “Start” để bắt đầu mô phỏng.

Bước 7: Tải chương trình xuống màn hình

1. Sau khi đã hoàn thành việc lập trình và mô phỏng, bạn có thể tải chương trình xuống màn hình OP 73Micro.
2. Chọn “Project” -> “Transfer” -> “Transfer Settings”.
3. Chọn phương thức truyền là “MPI/DP” hoặc “PROFIBUS”.
4. Nhấn nút “Transfer” để bắt đầu quá trình tải chương trình xuống màn hình.

6. Khắc Phục Một Số Lỗi Thường Gặp

Trong quá trình sử dụng 6AV6640-0BA11-0AX0, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi mất kết nối:

Nguyên nhân: Cáp kết nối bị lỏng, hỏng, sai cấu hình kết nối, lỗi cổng truyền thông, lỗi do cài đặt sai thông số.

Khắc phục:

• Kiểm tra lại cáp kết nối, đảm bảo cáp được cắm chặt vào cổng giao tiếp trên màn hình và máy tính.
• Thay thế cáp kết nối nếu nghi ngờ cáp bị hỏng.
• Kiểm tra lại cấu hình kết nối trong phần mềm WinCC flexible Micro, đảm bảo các thông số kết nối (địa chỉ, tốc độ truyền) trùng khớp với cài đặt trên màn hình.
• Kiểm tra cổng truyền thông trên máy tính và màn hình, đảm bảo cổng hoạt động bình thường.

Lỗi hiển thị:

Nguyên nhân: Lỗi màn hình, lỗi chương trình, lỗi cấu hình hiển thị, lỗi do cài đặt sai thông số.

Khắc phục:

• Kiểm tra màn hình, đảm bảo màn hình không bị hỏng.
• Kiểm tra lại chương trình, đảm bảo không có lỗi trong phần cấu hình hiển thị.
• Kiểm tra các thông số hiển thị trong phần mềm WinCC flexible Micro, đảm bảo các thông số được cài đặt chính xác.

Lỗi không nhận phím nhấn:

Nguyên nhân: Lỗi bàn phím, lỗi chương trình, lỗi do cài đặt sai thông số.

Khắc phục:

• Kiểm tra bàn phím, đảm bảo các phím nhấn hoạt động bình thường.
• Kiểm tra lại chương trình, đảm bảo không có lỗi trong phần lập trình chức năng cho các phím nhấn.
• Kiểm tra các thông số liên quan đến phím nhấn trong phần mềm WinCC flexible Micro.

Lỗi không lưu được chương trình:

Nguyên nhân: Lỗi bộ nhớ, lỗi phần mềm, lỗi do cài đặt sai thông số.

Khắc phục:

• Kiểm tra bộ nhớ trên màn hình, đảm bảo bộ nhớ không bị đầy.
• Thử lưu chương trình với tên khác.
• Cài đặt lại phần mềm WinCC flexible Micro.

Lỗi không tải được chương trình xuống màn hình:

Nguyên nhân: Lỗi kết nối, lỗi phần mềm, lỗi do cài đặt sai thông số, lỗi do chọn sai phiên bản firmware.

Khắc phục:

• Kiểm tra lại kết nối giữa máy tính và màn hình.
• Kiểm tra phiên bản phần mềm WinCC flexible Micro, đảm bảo tương thích với phiên bản firmware trên màn hình.
• Thử tải chương trình xuống màn hình bằng cách sử dụng chế độ “Transfer with OS Update”.
