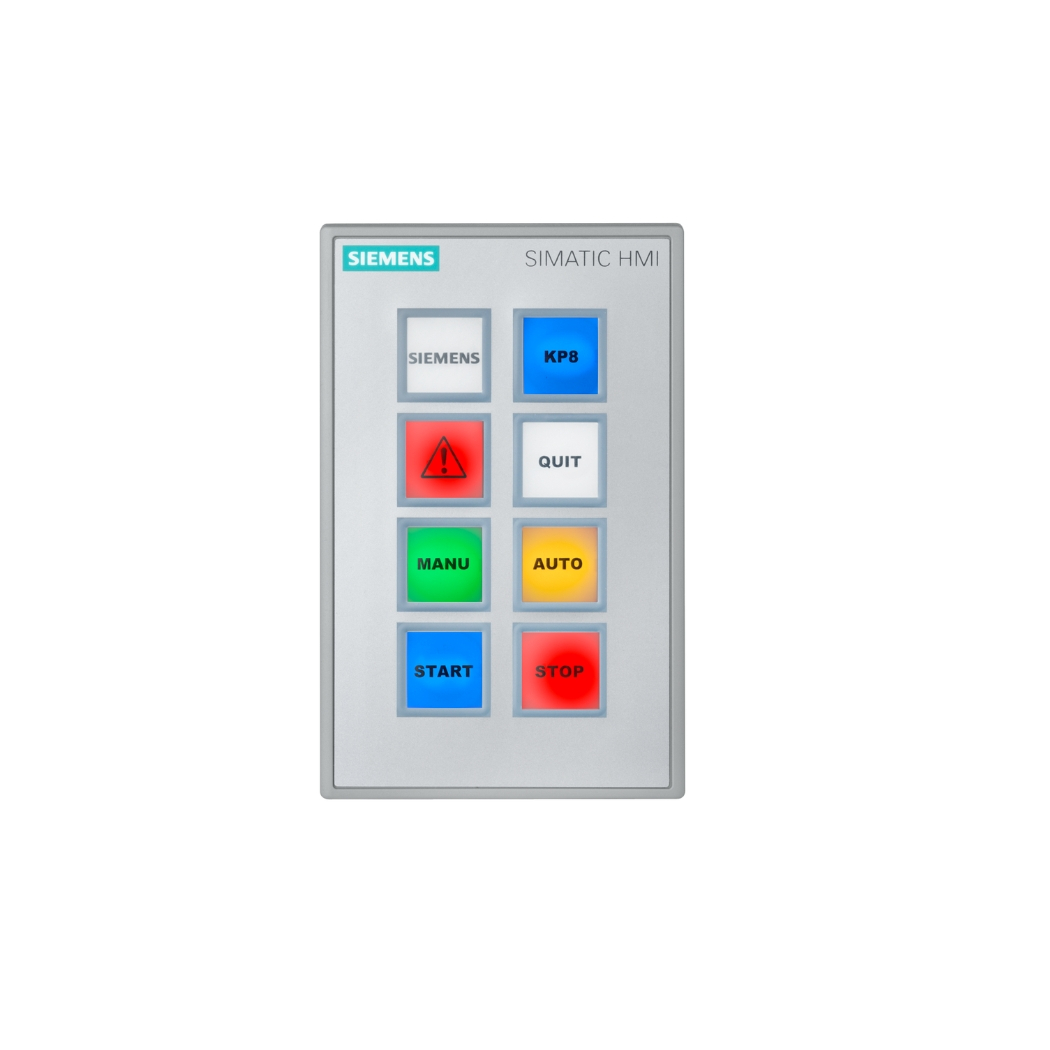

6AV3688-3AY36-0AX0 – SIMATIC HMI KP8 PN Key Panel Siemens

Download tài liệu HMI Siemens

➢ HMI Siemens Catalogue

6AV3688-3AY36-0AX0 SIMATIC HMI KP8 PN Key Panel, giải pháp bảng điều khiển nút nhấn lý tưởng cho các ứng dụng công nghiệp, mang đến sự kết hợp hoàn hảo giữa hiệu suất, độ tin cậy và khả năng tùy biến, giúp nâng cao hiệu quả vận hành hệ thống của bạn. Thanhthienphu.vn tự hào là nhà cung cấp thiết bị tự động hóa uy tín, mang đến cho bạn những giải pháp tối ưu, gia tăng năng suất và giảm thiểu chi phí.

1. Cấu Tạo Sản Phẩm 6AV3688-3AY36-0AX0 SIMATIC HMI KP8 PN Key Panel

Mặt trước:

• 8 nút nhấn cơ học: Được thiết kế với độ nảy tốt, cảm giác nhấn rõ ràng, độ bền cao (lên đến 2 triệu lần nhấn).
• Đèn nền LED đa màu: Mỗi nút nhấn được tích hợp đèn LED có thể tùy chỉnh màu sắc (ví dụ: xanh lá cây, đỏ, vàng, xanh lam,…) để hiển thị trạng thái hoạt động của thiết bị hoặc quy trình.
• Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp hoặc kim loại (tùy phiên bản), có khả năng chống bụi, chống nước (IP65) và chịu va đập tốt.

Mặt sau:

• Cổng kết nối PROFINET: Sử dụng đầu nối RJ45 tiêu chuẩn, cho phép kết nối với mạng PROFINET một cách dễ dàng và tin cậy.
• Đầu nối nguồn: Cung cấp nguồn điện 24V DC cho thiết bị hoạt động.
• Các khe cắm mở rộng (tùy chọn): Có thể có các khe cắm để mở rộng chức năng, ví dụ như kết nối thêm các module I/O.

Khung và Vỏ Bên Trong

• Khung: Được làm bằng kim loại.
• Vỏ: Làm bằng vật liệu composite, có khả năng chịu lực tốt

2. Các Tính Năng Chính Của Sản Phẩm 6AV3688-3AY36-0AX0 SIMATIC HMI KP8 PN Key Panel

• Giao diện điều khiển trực quan: 8 nút nhấn vật lý với đèn LED đa màu cho phép người vận hành dễ dàng điều khiển và giám sát các chức năng của máy móc, thiết bị.
• Kết nối PROFINET: Tích hợp cổng PROFINET, giao thức truyền thông công nghiệp hàng đầu, đảm bảo kết nối nhanh chóng, ổn định và tin cậy với hệ thống điều khiển trung tâm (PLC, SCADA).
• Độ bền công nghiệp: Thiết kế chắc chắn, đáp ứng tiêu chuẩn IP65, chống bụi, chống nước, chịu được rung động và va đập, phù hợp với môi trường công nghiệp khắc nghiệt.
• Tùy biến linh hoạt: Đèn LED đa màu có thể cấu hình để hiển thị các trạng thái khác nhau của hệ thống, giúp người vận hành dễ dàng nhận biết và phản ứng kịp thời.
• Dễ dàng lập trình: Tích hợp hoàn toàn với phần mềm TIA Portal của Siemens, cho phép cấu hình và lập trình các chức năng của nút nhấn một cách dễ dàng và nhanh chóng.
• Hỗ trợ đa ngôn ngữ: Giao diện người dùng có thể được cấu hình để hiển thị nhiều ngôn ngữ khác nhau, bao gồm cả tiếng Việt, giúp người vận hành dễ dàng sử dụng.
• Tiết kiệm năng lượng: Tiêu thụ điện năng thấp, góp phần giảm chi phí vận hành.
• Theo nghiên cứu của Siemens, việc sử dụng bảng điều khiển nút nhấn như KP8 PN có thể giảm thời gian thao tác lên đến 20% so với các phương pháp điều khiển truyền thống.

3. Hướng Dẫn Kết Nối Sản Phẩm 6AV3688-3AY36-0AX0 SIMATIC HMI KP8 PN Key Panel Với Phần Mềm

Chuẩn bị:

• Bảng điều khiển 6AV3688-3AY36-0AX0 SIMATIC HMI KP8 PN Key Panel.
• Cáp mạng PROFINET (RJ45).
• Bộ nguồn 24V DC.
• Máy tính cài đặt phần mềm TIA Portal (phiên bản tương thích).
• PLC Siemens (ví dụ: S7-1200, S7-1500) đã được cấu hình mạng PROFINET.

Kết nối phần cứng:

• Kết nối cáp mạng PROFINET từ cổng PROFINET trên KP8 PN đến cổng PROFINET trên PLC hoặc switch mạng PROFINET.
• Kết nối nguồn 24V DC vào đầu nối nguồn trên KP8 PN.
• Đảm bảo tất cả các kết nối được chắc chắn và đúng kỹ thuật.

Cấu hình phần mềm (TIA Portal):

• Mở dự án TIA Portal đã có hoặc tạo dự án mới.
• Thêm thiết bị KP8 PN vào dự án (Hardware Catalog -> HMI -> Key Panels -> 6AV3688-3AY36-0AX0).
• Đặt địa chỉ IP cho KP8 PN (trong phần Device Configuration). Địa chỉ IP này phải nằm trong cùng dải mạng với PLC và không trùng với các thiết bị khác.
• Gán tên thiết bị PROFINET cho KP8 PN (Device name). Tên này phải khớp với tên được cấu hình trong PLC.
• Cấu hình các nút nhấn và đèn LED (trong phần HMI tags hoặc Connections). Gán các biến (tags) từ PLC vào các nút nhấn và đèn LED để điều khiển và hiển thị trạng thái.
• Tải cấu hình xuống KP8 PN và PLC.

Kiểm tra kết nối:

• Kiểm tra xem KP8 PN có được nhận diện trong mạng PROFINET hay không (sử dụng công cụ chẩn đoán mạng trong TIA Portal).
• Thử nhấn các nút trên KP8 PN và kiểm tra xem các biến tương ứng trong PLC có thay đổi trạng thái hay không.
• Kiểm tra xem đèn LED trên KP8 PN có hiển thị đúng trạng thái của các biến được gán hay không.

4. Cách Lập Trình Sản Phẩm 6AV3688-3AY36-0AX0 SIMATIC HMI KP8 PN Key Panel

Việc lập trình KP8 PN chủ yếu được thực hiện trong phần mềm TIA Portal, thông qua việc gán các biến (tags) từ PLC vào các nút nhấn và đèn LED. Dưới đây là các bước cơ bản:

Tạo biến (tags) trong PLC:

• Trong chương trình PLC (ví dụ: Ladder Logic, Function Block Diagram), tạo các biến cần thiết để điều khiển và giám sát các chức năng của máy móc, thiết bị.
• Các biến này có thể là kiểu Boolean (cho các nút nhấn), Integer hoặc Real (cho các giá trị hiển thị),…

Gán biến vào nút nhấn (TIA Portal):

• Trong phần cấu hình KP8 PN (HMI tags hoặc Connections), chọn nút nhấn cần gán biến.
• Trong phần Properties của nút nhấn, tìm đến mục “Events” (ví dụ: Press, Release).
• Trong mỗi sự kiện, chọn “Add function” và chọn hàm “SetBit” hoặc “ResetBit” (đối với biến Boolean) hoặc các hàm xử lý dữ liệu khác (đối với các kiểu biến khác).
• Chọn biến PLC tương ứng đã tạo ở bước 1.

Gán biến vào đèn LED (TIA Portal):

• Chọn đèn LED cần gán biến.
• Trong phần Properties của đèn LED, tìm đến mục “Animations” -> “Appearance”.
• Chọn “Add new animation”.
• Trong phần “Tag”, chọn biến PLC tương ứng.
• Trong phần “Appearance”, cấu hình màu sắc và trạng thái hiển thị của đèn LED tương ứng với giá trị của biến (ví dụ: biến = 0 thì đèn tắt, biến = 1 thì đèn sáng màu xanh).

Lập trình logic điều khiển trong PLC (tùy chọn):

Ngoài việc gán biến trực tiếp, bạn có thể viết thêm các đoạn code trong PLC để xử lý các logic phức tạp hơn, ví dụ như:

• Nhấn giữ nút để tăng/giảm giá trị.
• Chỉ cho phép nhấn nút khi một điều kiện nào đó được thỏa mãn.
• Tạo các hiệu ứng nhấp nháy cho đèn LED.

Tải chương trình xuống và kiểm tra

• Tải chương trình xuống PLC
• Tải chương trình xuống KP8 PN

5. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6AV3688-3AY36-0AX0 SIMATIC HMI KP8 PN Key Panel

KP8 PN không kết nối được với PLC:

• Kiểm tra lại cáp mạng PROFINET, đảm bảo kết nối chắc chắn và đúng kỹ thuật.
• Kiểm tra địa chỉ IP và tên thiết bị PROFINET của KP8 PN trong TIA Portal, đảm bảo đúng cấu hình và không trùng lặp.
• Kiểm tra cấu hình mạng PROFINET của PLC, đảm bảo đã bật chức năng PROFINET và cho phép kết nối từ các thiết bị bên ngoài.
• Kiểm tra nguồn điện 24V DC cung cấp cho KP8 PN, đảm bảo đủ điện áp và ổn định.

Nút nhấn không hoạt động:

• Kiểm tra xem biến PLC được gán vào nút nhấn có đúng không và có thay đổi trạng thái khi nhấn nút không (sử dụng chức năng giám sát biến trong TIA Portal).
• Kiểm tra xem nút nhấn có bị kẹt hoặc hỏng không.
• Kiểm tra cấu hình sự kiện (Events) của nút nhấn trong TIA Portal, đảm bảo đã gán đúng hàm và biến.

Đèn LED không hiển thị đúng:

• Kiểm tra xem biến PLC được gán vào đèn LED có đúng không và có giá trị đúng như mong muốn không.
• Kiểm tra cấu hình “Appearance” của đèn LED trong TIA Portal, đảm bảo đã cấu hình đúng màu sắc và trạng thái hiển thị tương ứng với giá trị của biến.
• Kiểm tra xem đèn LED có bị cháy hoặc hỏng không.

Lỗi truyền thông PROFINET (ví dụ: báo lỗi “Communication error”):

• Kiểm tra lại cáp mạng và các đầu nối.
• Khởi động lại KP8 PN và PLC.
• Kiểm tra xem có thiết bị nào khác trong mạng gây nhiễu sóng PROFINET không.
• Cập nhật firmware của KP8 PN và PLC lên phiên bản mới nhất (nếu có).

6. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn Về 6AV3688-3AY36-0AX0 SIMATIC HMI KP8 PN Key Panel

Nếu bạn đang tìm kiếm một giải pháp bảng điều khiển nút nhấn tin cậy, hiệu quả và dễ sử dụng cho hệ thống tự động hóa của mình, 6AV3688-3AY36-0AX0 SIMATIC HMI KP8 PN Key Panel là một lựa chọn tuyệt vời.

Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn chi tiết về sản phẩm, nhận báo giá tốt nhất và trải nghiệm dịch vụ chuyên nghiệp của chúng tôi:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Chúng tôi luôn sẵn lòng lắng nghe nhu cầu của bạn, đưa ra giải pháp phù hợp nhất và đồng hành cùng bạn trên con đường chinh phục những thành công mới trong sản xuất và kinh doanh. Hãy để thanhthienphu.vn giúp bạn nâng tầm hệ thống tự động hóa của mình!

Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.
