6AV2144-8JC10-0AA0

6AV2144-8JC10-0AA0 SIMATIC HMI TP900 Comfort, màn hình cảm ứng công nghiệp tiên tiến, là giải pháp hiển thị và điều khiển tối ưu cho các hệ thống tự động hóa, giúp nâng cao hiệu suất, giảm thiểu chi phí và đảm bảo an toàn trong sản xuất.

Tại thanhthienphu.vn, chúng tôi cung cấp giải pháp tự động hóa toàn diện với màn hình điều khiển TP900, cùng các thiết bị và dịch vụ hỗ trợ, mang đến sự an tâm và hiệu quả cho các kỹ sư, nhà quản lý và doanh nghiệp.

1. Thông tin chi tiết về sản phẩm

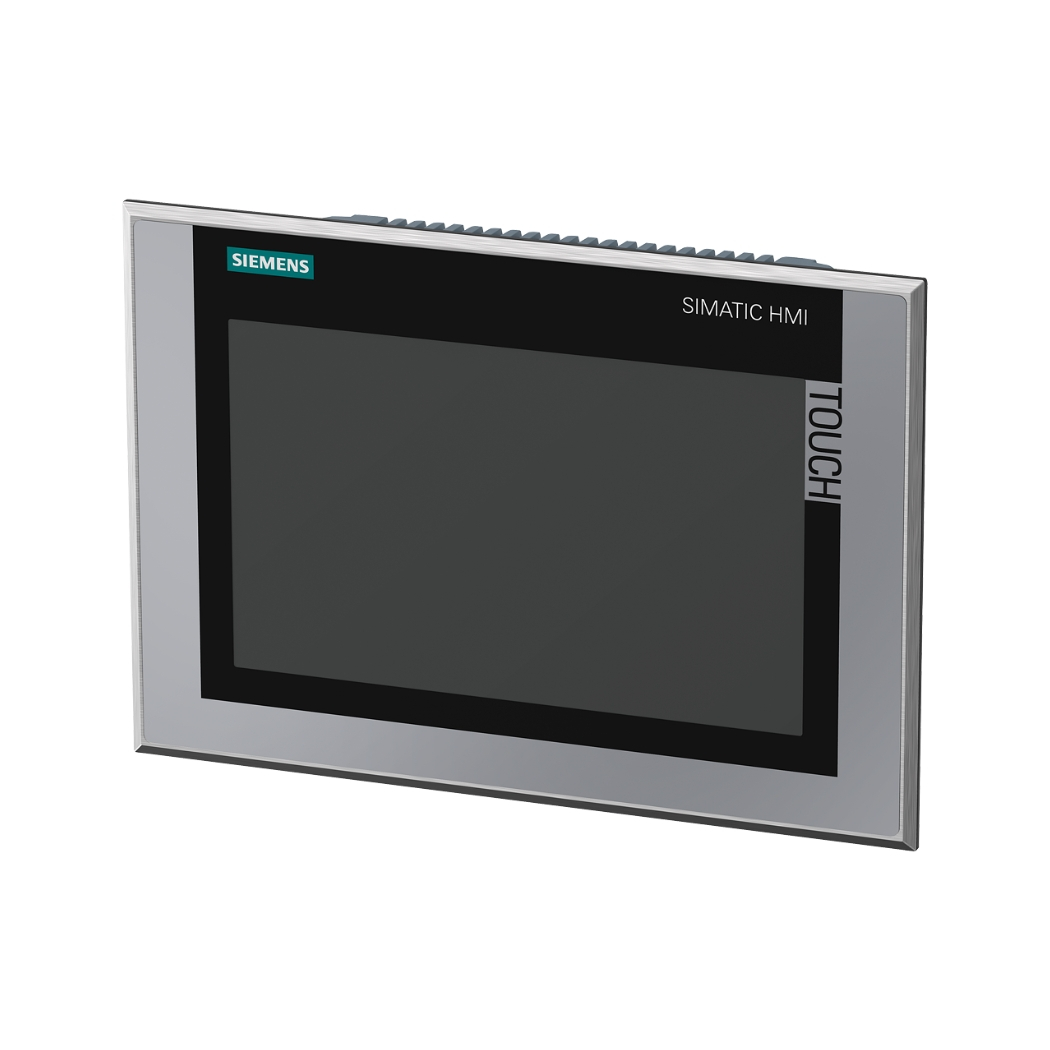

Màn hình điều khiển Siemens SIMATIC HMI TP900 Comfort, mã sản phẩm 6AV2144-8JC10-0AA0, là một thiết bị giao diện người máy (HMI) cao cấp, được thiết kế để đáp ứng các yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại.

Với màn hình cảm ứng màu 9 inch, độ phân giải cao và khả năng kết nối đa dạng, TP900 Comfort mang đến trải nghiệm vận hành trực quan, hiệu quả và an toàn. Với những cải tiến không ngừng, SIMATIC HMI TP900 Comfort hứa hẹn mang lại những bước tiến đáng kể trong việc giám sát, điều khiển và tối ưu hóa các quy trình sản xuất.

2. Cấu tạo sản phẩm

SIMATIC HMI TP900 Comfort được thiết kế với cấu trúc chắc chắn, bền bỉ, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Các bộ phận chính của sản phẩm bao gồm:

• Màn hình cảm ứng: Màn hình màu TFT 9 inch, độ phân giải 800 x 480 pixel, cho hình ảnh sắc nét, rõ ràng. Công nghệ cảm ứng điện dung đa điểm giúp thao tác mượt mà, chính xác.
• Bộ xử lý: Sử dụng bộ xử lý ARM mạnh mẽ, đảm bảo hiệu suất xử lý nhanh chóng, đáp ứng các yêu cầu của ứng dụng.
• Bộ nhớ: Bộ nhớ chương trình và dữ liệu lên đến 12 MB, cho phép lưu trữ nhiều dữ liệu, hình ảnh và chương trình điều khiển.
• Giao diện truyền thông: Hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS, MPI, Ethernet, giúp kết nối dễ dàng với các thiết bị khác trong hệ thống.
• Cổng kết nối: Trang bị đầy đủ các cổng kết nối như USB, Ethernet, khe cắm thẻ nhớ SD, giúp mở rộng khả năng kết nối và lưu trữ.
• Vỏ bảo vệ: Vỏ máy được làm từ vật liệu cao cấp, đạt tiêu chuẩn IP65 (mặt trước) và IP20 (mặt sau), chống bụi, chống nước, chống va đập tốt.

3. Các tính năng chính của sản phẩm

SIMATIC HMI TP900 Comfort không chỉ là một màn hình hiển thị thông thường. Nó được tích hợp nhiều tính năng thông minh, hỗ trợ tối đa cho người vận hành:

• Giao diện trực quan, dễ sử dụng: Giao diện người dùng được thiết kế thân thiện, dễ sử dụng, với các biểu tượng, hình ảnh trực quan, giúp người vận hành dễ dàng theo dõi và điều khiển hệ thống.
• Hiển thị đa dạng: Hiển thị các thông số, trạng thái hoạt động của máy móc, thiết bị dưới dạng số, đồ thị, biểu đồ, hình ảnh động,…
• Báo động và cảnh báo: Cài đặt các ngưỡng cảnh báo, báo động khi có sự cố xảy ra, giúp người vận hành nhanh chóng phát hiện và xử lý vấn đề.
• Ghi dữ liệu và báo cáo: Lưu trữ dữ liệu hoạt động của hệ thống, tạo báo cáo theo thời gian thực hoặc theo yêu cầu, giúp phân tích và cải thiện hiệu suất.
• Bảo mật đa cấp: Hỗ trợ nhiều cấp độ bảo mật, phân quyền truy cập cho người dùng, đảm bảo an toàn cho hệ thống.
• Hỗ trợ đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt, giúp người vận hành dễ dàng sử dụng.
• Kết nối từ xa: Cho phép truy cập và điều khiển từ xa thông qua mạng Ethernet, giúp kỹ sư và nhà quản lý giám sát hệ thống mọi lúc, mọi nơi.
• Tích hợp Web Server: Tích hợp sẵn Web Server, cho phép người dùng truy cập vào giao diện HMI thông qua trình duyệt web trên máy tính, điện thoại thông minh hoặc máy tính bảng.
• Tính năng Recipe: Cho phép lưu trữ và quản lý các công thức sản xuất khác nhau, giúp dễ dàng chuyển đổi giữa các sản phẩm.
• Chức năng User Administration: Quản lý người dùng với các quyền truy cập khác nhau, đảm bảo an ninh và kiểm soát hệ thống.

4. Hướng dẫn kết nối sản phẩm với phần mềm

Để kết nối SIMATIC HMI TP900 Comfort với phần mềm lập trình SIMATIC WinCC Comfort (TIA Portal), bạn cần thực hiện các bước sau:

Chuẩn bị:

• Máy tính cài đặt phần mềm SIMATIC WinCC Comfort (TIA Portal).
• Cáp kết nối Ethernet.
• Màn hình HMI TP900 Comfort.

Kết nối phần cứng:

• Kết nối cáp Ethernet từ cổng Ethernet trên máy tính đến cổng Ethernet trên HMI TP900 Comfort.
• Cấp nguồn cho HMI TP900 Comfort.

Cài đặt địa chỉ IP cho HMI:

• Trên HMI TP900 Comfort, vào phần cài đặt mạng (Network Settings).
• Đặt địa chỉ IP cho HMI (ví dụ: 192.168.0.2), Subnet Mask (ví dụ: 255.255.255.0) và Gateway (ví dụ: 192.168.0.1).
• Địa chỉ IP của HMI và máy tính phải cùng lớp mạng.

Tạo dự án mới trong WinCC Comfort:

• Mở phần mềm WinCC Comfort (TIA Portal).
• Tạo dự án mới (New Project).
• Chọn loại HMI là TP900 Comfort.
• Chọn giao thức kết nối là Ethernet.
• Nhập địa chỉ IP của HMI.

Kết nối với HMI:

• Trong dự án WinCC Comfort, chọn thiết bị HMI.
• Nhấn nút “Online” để kết nối với HMI.
• Nếu kết nối thành công, trạng thái của HMI sẽ chuyển sang “Online”.

Tải chương trình xuống HMI:

Sau khi đã lập trình giao diện và các chức năng cho HMI, nhấn nút “Download” để tải chương trình xuống HMI.

Kiểm tra kết nối:

Sau khi tải chương trình xuống HMI, kiểm tra lại kết nối và các chức năng trên HMI.

5. Cách lập trình sản phẩm

Việc lập trình cho SIMATIC HMI TP900 Comfort được thực hiện thông qua phần mềm SIMATIC WinCC Comfort (TIA Portal). Dưới đây là các bước cơ bản để lập trình HMI:

Tạo giao diện người dùng (HMI Screens):

• Sử dụng các công cụ đồ họa trong WinCC Comfort để tạo các màn hình giao diện người dùng.
• Thêm các đối tượng như nút nhấn, đèn báo, ô nhập liệu, đồ thị, hình ảnh,… vào màn hình.
• Thiết lập thuộc tính cho các đối tượng (ví dụ: màu sắc, kích thước, vị trí, kiểu chữ,…).

Kết nối các đối tượng với biến (Tags):

• Tạo các biến (Tags) trong WinCC Comfort để liên kết với các biến trong PLC.
• Gán các biến này cho các đối tượng trên màn hình (ví dụ: gán biến nhiệt độ cho ô hiển thị nhiệt độ).

Lập trình các sự kiện (Events):

• Lập trình các sự kiện cho các đối tượng (ví dụ: khi nhấn nút, khi giá trị biến thay đổi,…).
• Sử dụng các lệnh, hàm trong WinCC Comfort để thực hiện các hành động tương ứng với sự kiện (ví dụ: bật/tắt thiết bị, thay đổi giá trị biến,…).

Tạo các chức năng khác (ví dụ: báo động, ghi dữ liệu, báo cáo,…):

Sử dụng các công cụ trong WinCC Comfort để tạo các chức năng báo động, ghi dữ liệu, tạo báo cáo,…

Mô phỏng (Simulation):

Sử dụng chức năng mô phỏng trong WinCC Comfort để kiểm tra chương trình trước khi tải xuống HMI.

Tải chương trình xuống HMI (Download):

Sau khi đã hoàn thành việc lập trình và kiểm tra, tải chương trình xuống HMI.

6. Khắc phục một số lỗi thường gặp

Trong quá trình sử dụng SIMATIC HMI TP900 Comfort, bạn có thể gặp phải một số lỗi sau:

Lỗi kết nối:

• Nguyên nhân: Cáp kết nối bị lỏng, hỏng, địa chỉ IP không đúng, cấu hình mạng sai.
• Khắc phục: Kiểm tra lại cáp kết nối, đảm bảo cáp được cắm chắc chắn. Kiểm tra lại địa chỉ IP của HMI và máy tính, đảm bảo cùng lớp mạng. Kiểm tra lại cấu hình mạng trên HMI và máy tính.

Lỗi hiển thị:

• Nguyên nhân: Màn hình bị hỏng, độ phân giải không đúng, driver màn hình bị lỗi.
• Khắc phục: Kiểm tra lại màn hình, đảm bảo không bị hỏng. Cài đặt lại độ phân giải màn hình cho phù hợp. Cài đặt lại driver màn hình.

Lỗi cảm ứng:

• Nguyên nhân: Màn hình cảm ứng bị bẩn, bị hỏng, calibration sai.
• Khắc phục: Vệ sinh màn hình cảm ứng. Kiểm tra lại calibration của màn hình cảm ứng. Nếu màn hình cảm ứng bị hỏng, cần thay thế.

Lỗi chương trình:

• Nguyên nhân: Lỗi logic trong chương trình, lỗi cú pháp, lỗi biến.
• Khắc phục: Kiểm tra lại code chương trình, sửa lỗi logic, lỗi cú pháp. Kiểm tra lại các biến, đảm bảo khai báo và sử dụng đúng.

Lỗi phần mềm:

• Nguyên nhân: Phiên bản phần mềm không tương thích, lỗi cài đặt, xung đột phần mềm.
• Khắc phục: Kiểm tra lại phiên bản phần mềm, đảm bảo tương thích với HMI. Cài đặt lại phần mềm. Gỡ bỏ các phần mềm gây xung đột.

Lỗi nguồn:

• Nguyên nhân: Mất nguồn, nguồn không ổn định, điện áp không đủ.
• Khắc phục: Kiểm tra lại nguồn cấp, đảm bảo nguồn ổn định và đủ điện áp (24V DC).

Nếu sau khi thực hiện các bước khắc phục trên mà vẫn không giải quyết được vấn đề, bạn nên liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn để được trợ giúp.
