6AV2128-3XB36-0AX1

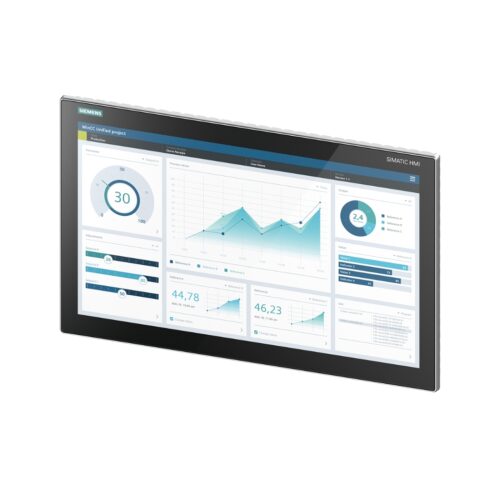

6AV2128-3XB36-0AX1 SIMATIC HMI MTP2200, màn hình cảm ứng công nghiệp thế hệ mới, mang đến giải pháp hiển thị và điều khiển tối ưu cho hệ thống tự động hóa của bạn. Sản phẩm này không chỉ nâng cao hiệu suất vận hành mà còn đảm bảo tính ổn định và an toàn, giúp các kỹ sư điện, kỹ thuật viên, và nhà quản lý dễ dàng kiểm soát mọi quy trình sản xuất.

Hãy cùng thanhthienphu.vn khám phá những tính năng vượt trội của thiết bị này.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AV2128-3XB36-0AX1 SIMATIC HMI MTP2200

SIMATIC HMI MTP2200 Unified Comfort Panel không đơn thuần là một màn hình hiển thị, mà là trái tim của hệ thống điều khiển, là cầu nối hoàn hảo giữa con người và máy móc trong môi trường công nghiệp hiện đại. Với những bước tiến vượt bậc trong công nghệ, MTP2200 mang đến trải nghiệm vận hành trực quan, mượt mà, đồng thời nâng cao hiệu quả giám sát và điều khiển toàn bộ quá trình sản xuất.

Thiết kế tinh tế, sang trọng, kết hợp cùng hiệu năng mạnh mẽ, MTP2200 xứng đáng là lựa chọn hàng đầu cho các kỹ sư, nhà quản lý và chủ doanh nghiệp đang tìm kiếm giải pháp HMI tiên tiến. Sản phẩm không chỉ giúp tối ưu hóa quy trình sản xuất mà còn giảm thiểu chi phí vận hành, bảo trì, đồng thời đảm bảo an toàn tuyệt đối cho người lao động.

Hãy cùng thanhthienphu.vn điểm qua những thông số kỹ thuật ấn tượng của MTP2200, minh chứng cho sức mạnh và sự ưu việt của thiết bị này trong bảng dưới đây

2. Cấu Tạo Sản Phẩm 6AV2128-3XB36-0AX1 SIMATIC HMI MTP2200

SIMATIC HMI MTP2200 không chỉ nổi bật về hiệu năng mà còn chinh phục người dùng bởi thiết kế tinh tế và cấu tạo vô cùng chắc chắn. Mỗi chi tiết của sản phẩm đều được Siemens chăm chút tỉ mỉ, đảm bảo độ bền bỉ và khả năng vận hành ổn định trong những môi trường công nghiệp khắc nghiệt nhất.

Mặt trước:

• Màn hình cảm ứng điện dung đa điểm: Cho phép thao tác mượt mà, chính xác với nhiều ngón tay cùng lúc, tương tự như trải nghiệm trên smartphone cao cấp.
• Kính cường lực: Chống trầy xước, va đập, bảo vệ màn hình khỏi tác động từ môi trường bên ngoài.
• Viền bezel siêu mỏng: Tăng diện tích hiển thị, tối ưu hóa không gian làm việc, mang lại vẻ đẹp hiện đại và chuyên nghiệp.
• Lớp phủ chống chói: Giảm thiểu hiện tượng phản chiếu ánh sáng, giúp người dùng quan sát rõ ràng ngay cả trong điều kiện ánh sáng mạnh.

Thân máy:

• Vỏ hợp kim nhôm: Chắc chắn, tản nhiệt tốt, bảo vệ các linh kiện bên trong khỏi rung động và va đập.
• Thiết kế không quạt: Giảm thiểu tiếng ồn, ngăn chặn bụi bẩn xâm nhập, tăng tuổi thọ sản phẩm.
• Cổng kết nối đa dạng: Được bố trí khoa học, dễ dàng truy cập và kết nối với các thiết bị ngoại vi.

Mặt sau:

• Hệ thống tản nhiệt: Thiết kế tối ưu, đảm bảo nhiệt độ hoạt động ổn định, kéo dài tuổi thọ linh kiện.
• Các cổng kết nối: Được bảo vệ bởi nắp đậy, chống bụi bẩn và hơi ẩm.
• Ngàm gắn VESA: Cho phép lắp đặt linh hoạt trên tường, trên máy hoặc trên các giá đỡ tiêu chuẩn.

3. Các Tính Năng Chính Của 6AV2128-3XB36-0AX1 SIMATIC HMI MTP2200

SIMATIC HMI MTP2200 được tích hợp hàng loạt tính năng tiên tiến, đáp ứng mọi nhu cầu khắt khe của hệ thống điều khiển và giám sát hiện đại. Dưới đây là một số tính năng nổi bật, được thanhthienphu.vn tổng hợp và phân tích chi tiết:

Hiển thị trực quan, sắc nét:

• Màn hình Full HD (1920 x 1080) với công nghệ TFT 16 triệu màu mang đến hình ảnh sống động, sắc nét đến từng chi tiết.
• Góc nhìn rộng (170°) cho phép người dùng quan sát rõ ràng từ nhiều vị trí khác nhau.
• Độ sáng cao (400 cd/m²) giúp hiển thị rõ ràng ngay cả trong môi trường có ánh sáng mạnh.

Vận hành mượt mà, đáp ứng nhanh:

• Bộ xử lý ARM Cortex-A53 Quad-Core mạnh mẽ, kết hợp cùng bộ nhớ RAM 4GB, đảm bảo xử lý nhanh chóng mọi tác vụ, không có độ trễ.
• Cảm ứng điện dung đa điểm siêu nhạy, cho phép thao tác trực tiếp trên màn hình một cách dễ dàng và chính xác.

Kết nối linh hoạt, đa dạng:

• Hỗ trợ nhiều cổng kết nối: 2 x Gigabit Ethernet, 1 x PROFINET, 4 x USB 3.0, 1 x SD card slot.
• Tích hợp sẵn các giao thức truyền thông công nghiệp phổ biến như PROFINET, Ethernet/IP, Modbus TCP/IP, OPC UA.
• Dễ dàng kết nối với các PLC Siemens và các thiết bị tự động hóa khác.

Lập trình dễ dàng, trực quan:

• Sử dụng phần mềm WinCC Unified (TIA Portal) với giao diện đồ họa trực quan, thân thiện với người dùng.
• Thư viện đối tượng phong phú, hỗ trợ kéo thả, giúp giảm thiểu thời gian lập trình.
• Khả năng mô phỏng trực tuyến, giúp kiểm tra và gỡ lỗi chương trình một cách dễ dàng.

Bảo mật cao, an toàn tuyệt đối:

• Hỗ trợ các tính năng bảo mật tiên tiến như User Management, Access Control, HTTPS, VPN.
• Ngăn chặn truy cập trái phép, bảo vệ dữ liệu và hệ thống khỏi các mối đe dọa an ninh mạng.

Tích hợp sẵn trình duyệt web:

• Cho phép truy cập trực tiếp vào các trang web, tài liệu hướng dẫn, thông tin sản phẩm từ màn hình HMI.
• Hỗ trợ HTML5, JavaScript, CSS, giúp hiển thị các nội dung web một cách mượt mà.

Hỗ trợ đa ngôn ngữ:

• Cho phép người dùng lựa chọn ngôn ngữ hiển thị phù hợp, bao gồm cả tiếng Việt.
• Tạo điều kiện thuận lợi cho việc vận hành và bảo trì, đặc biệt là trong các nhà máy có nhiều kỹ sư, công nhân đến từ các quốc gia khác nhau.

4. Hướng Dẫn Kết Nối 6AV2128-3XB36-0AX1 SIMATIC HMI MTP2200 Với Phần Mềm

Việc kết nối SIMATIC HMI MTP2200 với phần mềm WinCC Unified (TIA Portal) là bước quan trọng để khai thác tối đa sức mạnh của thiết bị. thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện một cách chi tiết và dễ hiểu:

Bước 1: Chuẩn bị:

Phần cứng:

• Màn hình HMI MTP2200 (6AV2128-3XB36-0AX1).
• Máy tính cài đặt phần mềm WinCC Unified (TIA Portal) phiên bản phù hợp (V16 trở lên).
• Cáp Ethernet (RJ45) để kết nối HMI với máy tính hoặc mạng.
• Nguồn điện 24V DC cho HMI.

Phần mềm:

• Đảm bảo đã cài đặt đầy đủ và kích hoạt bản quyền phần mềm WinCC Unified.
• Tải về và cài đặt driver cho HMI MTP2200 (nếu cần).

Bước 2: Kết nối phần cứng:

1. Cấp nguồn 24V DC cho HMI.
2. Kết nối cáp Ethernet từ cổng Ethernet 1 của HMI (ví dụ: X1 P1) đến cổng Ethernet của máy tính hoặc switch mạng.
3. Bật nguồn HMI và chờ cho đến khi màn hình khởi động hoàn tất.

Bước 3: Cài đặt địa chỉ IP cho HMI:

1. Trên màn hình HMI, chạm vào biểu tượng “Control Panel”.
2. Chọn mục “Network and Internet” -> “Ethernet” -> “Properties”.
3. Chọn “Internet Protocol Version 4 (TCP/IPv4)” và nhấn “Properties”.
4. Chọn “Use the following IP address” và nhập địa chỉ IP, Subnet mask, Default gateway phù hợp với mạng của bạn. (Ví dụ: IP address: 192.168.0.1, Subnet mask: 255.255.255.0, Default gateway: 192.168.0.254).
5. Nhấn “OK” để lưu cài đặt.

Bước 4: Tạo project mới trong WinCC Unified:

1. Mở phần mềm TIA Portal trên máy tính.
2. Chọn “Create new project”.
3. Đặt tên cho project và chọn đường dẫn lưu trữ.
4. Chọn “Devices & networks” -> “Add new device”.
5. Trong danh sách thiết bị, chọn “SIMATIC HMI” -> “Comfort Panels” -> “Unified Comfort Panels” -> “21.5”” -> “MTP2200 Unified Comfort” -> “6AV2128-3XB36-0AX1”.
6. Nhấn “Add”.

Bước 5: Cấu hình kết nối giữa HMI và PLC (nếu có):

1. Trong “Devices & networks”, thêm PLC vào project (nếu chưa có).
2. Chọn HMI và PLC, sau đó kéo thả để tạo kết nối giữa hai thiết bị.
3. Chọn giao thức truyền thông phù hợp (ví dụ: PROFINET).
4. Cấu hình các thông số kết nối (ví dụ: địa chỉ IP của PLC).

Bước 6: Tải chương trình xuống HMI:

1. Chọn HMI trong cây dự án.
2. Nhấn nút “Download to device” (biểu tượng mũi tên xuống).
3. Chọn phương thức kết nối (ví dụ: PN/IE).
4. Chọn địa chỉ IP của HMI (đã cài đặt ở Bước 3).
5. Nhấn “Load”.
6. Chờ cho đến khi quá trình tải xuống hoàn tất.

5. Cách Lập Trình 6AV2128-3XB36-0AX1 SIMATIC HMI MTP2200

Lập trình SIMATIC HMI MTP2200 với WinCC Unified (TIA Portal) không chỉ là viết code, mà là quá trình sáng tạo, biến những ý tưởng điều khiển và giám sát thành hiện thực trên màn hình cảm ứng. thanhthienphu.vn sẽ giới thiệu những bước cơ bản và các công cụ hỗ trợ, giúp bạn dễ dàng làm chủ quá trình này:

Làm quen với giao diện WinCC Unified:

• Project View: Quản lý toàn bộ các thành phần của dự án như HMI, PLC, màn hình, biến, script…
• Device View: Cấu hình phần cứng và kết nối mạng cho HMI và PLC.
• Screen Editor: Thiết kế giao diện người dùng (HMI) với các đối tượng đồ họa, nút nhấn, biểu đồ, hình ảnh…
• Tag Table: Quản lý các biến (tag) kết nối giữa HMI và PLC.
• Script Editor: Viết các đoạn mã (script) để thực hiện các chức năng phức tạp hơn.
• Alarm View: Cấu hình và hiển thị các cảnh báo, sự kiện.
• Recipe View: Tạo và quản lý các công thức (recipe) cho các thông số sản xuất.
• User Administration: Quản lý người dùng và phân quyền truy cập.

Các bước lập trình cơ bản:

Tạo màn hình (screen):

• Trong Project View, chọn “Screens” -> “Add new screen”.
• Đặt tên cho màn hình và chọn template (nếu cần).
• Sử dụng Screen Editor để thiết kế giao diện.

Thêm đối tượng vào màn hình:

Kéo thả các đối tượng từ thư viện (Toolbox) vào màn hình.

Các đối tượng phổ biến:

• Basic objects: Hình chữ nhật, đường tròn, text, hình ảnh…
• Controls: Nút nhấn, thanh trượt, đèn báo, trường nhập liệu…
• Graphic objects: Biểu đồ, đồ thị, hình ảnh động…
• Elements: Các đối tượng đặc biệt như đồng hồ, lịch, bảng…

Liên kết đối tượng với biến (tag):

• Chọn đối tượng trên màn hình.
• Trong cửa sổ “Properties”, tìm đến thuộc tính cần liên kết (ví dụ: “Process value” của thanh trượt).
• Chọn biến (tag) tương ứng từ Tag Table.
• Có thể tạo biến mới trực tiếp từ cửa sổ Properties.

Viết script (nếu cần):

• Chọn đối tượng hoặc màn hình cần thêm script.
• Trong cửa sổ “Properties”, chọn tab “Events”.
• Chọn sự kiện (event) cần kích hoạt script (ví dụ: “Click” của nút nhấn).
• Nhấn nút “…” để mở Script Editor.
• Viết code bằng ngôn ngữ VBScript hoặc JavaScript.

Cấu hình cảnh báo (alarm):

• Trong Project View, chọn “Alarms” -> “HMI alarms”.
• Thêm các cảnh báo mới, định nghĩa điều kiện kích hoạt (ví dụ: giá trị biến vượt ngưỡng).
• Cấu hình thông báo, âm thanh, màu sắc cho từng cảnh báo.

Tạo công thức (recipe) (nếu cần):

• Trong Project View, chọn “Recipes”.
• Thêm các công thức mới, định nghĩa các thông số và giá trị tương ứng.
• Cho phép người dùng lựa chọn và áp dụng các công thức khác nhau trên HMI.

Mô phỏng (simulation):

• Nhấn nút “Start simulation” (biểu tượng tam giác màu xanh).
• Kiểm tra giao diện, chức năng, script, cảnh báo… trên màn hình mô phỏng.
• Gỡ lỗi (debug) nếu cần.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AV2128-3XB36-0AX1 SIMATIC HMI MTP2200

Trong quá trình sử dụng SIMATIC HMI MTP2200, bạn có thể gặp một số lỗi nhỏ. Đừng lo lắng, thanhthienphu.vn sẽ cung cấp cho bạn những hướng dẫn nhanh chóng và dễ thực hiện để khắc phục các sự cố thường gặp:

Lỗi kết nối giữa HMI và PLC:

• Kiểm tra cáp kết nối: Đảm bảo cáp Ethernet được cắm chắc chắn vào cả HMI và PLC. Thử thay thế bằng cáp khác nếu cần.
• Kiểm tra địa chỉ IP: Đảm bảo địa chỉ IP của HMI và PLC nằm trong cùng một dải mạng và không trùng nhau.
• Kiểm tra cài đặt giao thức truyền thông: Đảm bảo cấu hình giao thức truyền thông trên HMI và PLC phải khớp nhau (ví dụ: PROFINET, Ethernet/IP).
• Kiểm tra tường lửa (firewall): Tạm thời tắt tường lửa trên máy tính để kiểm tra xem có phải là nguyên nhân gây ra lỗi kết nối không.

Lỗi hiển thị:

• Màn hình không lên: Kiểm tra nguồn điện, đảm bảo HMI đã được cấp nguồn đúng.
• Màn hình bị mờ hoặc nhòe: Điều chỉnh độ sáng và độ tương phản của màn hình.
• Màn hình bị đơ: Khởi động lại HMI.
• Màn hình hiển thị sai màu: Kiểm tra cài đặt màu sắc trong WinCC Unified.
• Kiểm tra đèn nền của HMI có hoạt động bình thường không.

Lỗi cảm ứng:

• Cảm ứng không nhạy: Vệ sinh màn hình bằng khăn mềm và dung dịch chuyên dụng.
• Cảm ứng bị loạn: Hiệu chỉnh lại màn hình cảm ứng (Calibration).
• Cập nhật Firmware HMI.

Lỗi phần mềm:

• Không tải được chương trình xuống HMI: Kiểm tra dung lượng bộ nhớ của HMI, xóa bớt các project cũ nếu cần.
• Lỗi runtime: Kiểm tra lại code trong WinCC Unified, tìm và sửa các lỗi logic.
• Lỗi liên quan đến script: Sử dụng công cụ Debug trong WinCC Unified để kiểm tra và gỡ lỗi script.

Lỗi khác:

HMI báo lỗi có mã lỗi cụ thể, hãy tìm kiếm trên trang hỗ trợ của Siemens hoặc liên hệ với thanhthienphu.vn (08.12.77.88.99) để được hỗ trợ.
