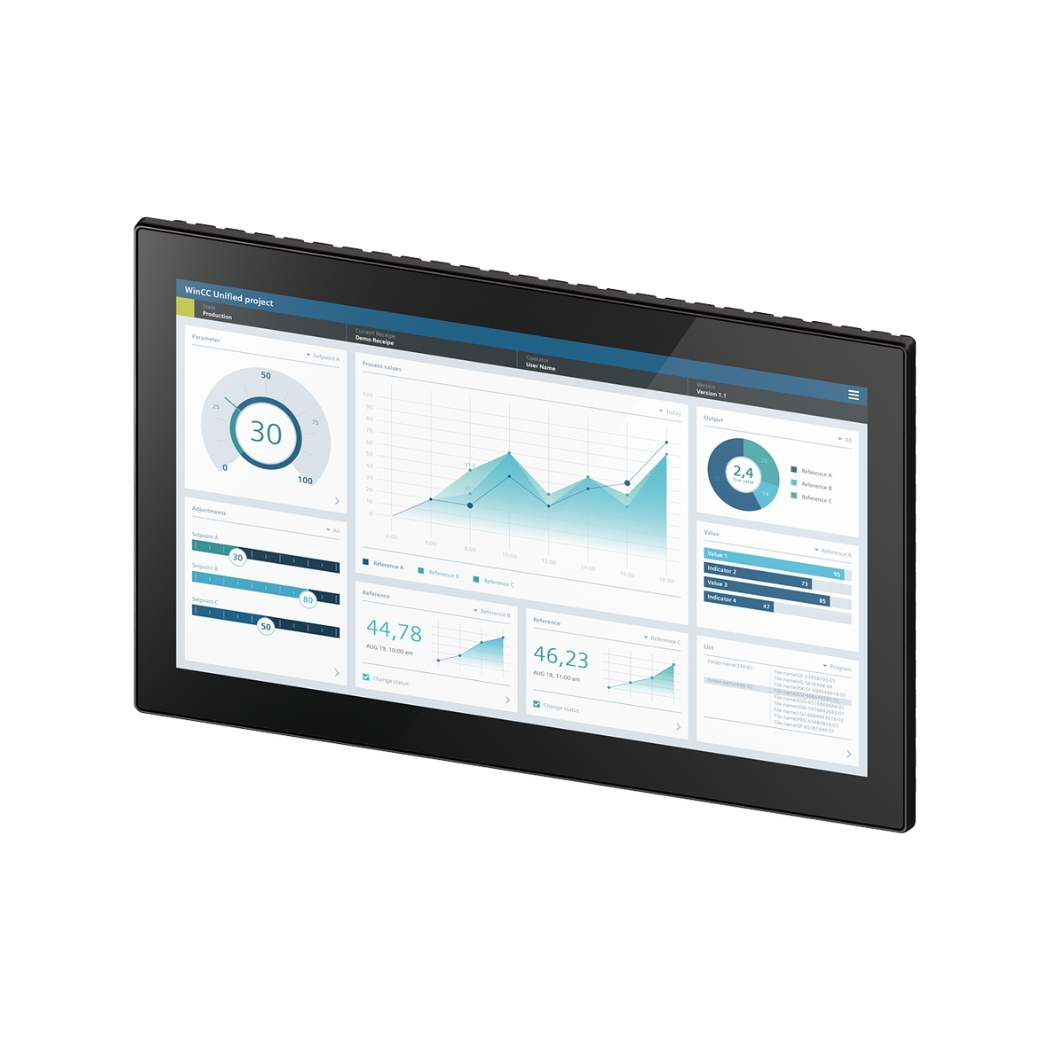

6AV2128-3UB36-0AX1 – Màn hình HMI MTP1900 19inch Siemens

Download tài liệu HMI Siemens

➢ HMI Siemens Catalogue

6AV2128-3UB36-0AX1 SIMATIC HMI MTP1900, màn hình cảm ứng công nghiệp thế hệ mới, mang đến giải pháp hiển thị và điều khiển tối ưu cho hệ thống tự động hóa của bạn. Thiết bị này không chỉ là một giao diện người máy thông thường, mà còn là trái tim của hệ thống, giúp nâng cao hiệu suất, giảm thiểu chi phí và đảm bảo an toàn vận hành.

Tại thanhthienphu.vn, chúng tôi cung cấp giải pháp toàn diện, từ tư vấn, cung cấp sản phẩm chính hãng đến hỗ trợ kỹ thuật, giúp bạn làm chủ công nghệ hiện đại này.

1. Cấu Tạo Sản Phẩm 6AV2128-3UB36-0AX1 SIMATIC HMI MTP1900

SIMATIC HMI MTP1900 được cấu tạo từ các thành phần chính sau:

• Màn hình hiển thị: Màn hình LCD 19 inch với độ phân giải cao, cung cấp hình ảnh sắc nét, màu sắc sống động. Công nghệ cảm ứng đa điểm giúp người dùng thao tác dễ dàng và trực quan.
• Bộ xử lý trung tâm (CPU): Sử dụng bộ xử lý ARM Cortex-A53 4 nhân, đảm bảo khả năng xử lý nhanh chóng và hiệu quả các tác vụ điều khiển và hiển thị.
• Bộ nhớ: Bao gồm RAM 4GB và bộ nhớ Flash 16GB, cung cấp không gian lưu trữ rộng rãi cho ứng dụng và dữ liệu.
• Các cổng giao tiếp: Được trang bị đầy đủ các cổng giao tiếp thông dụng như Ethernet, USB, DisplayPort, PROFINET (tùy chọn), PROFIBUS (tùy chọn), giúp kết nối dễ dàng với các thiết bị khác trong hệ thống.
• Vỏ bảo vệ: Thiết kế chắc chắn, bền bỉ với mặt trước đạt tiêu chuẩn IP65, chống bụi và nước, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Hệ điều hành: Sử dụng SIMATIC Industrial OS, một hệ điều hành được tối ưu hóa cho các ứng dụng công nghiệp, đảm bảo tính ổn định và bảo mật cao.

2. Các Tính Năng Chính Của 6AV2128-3UB36-0AX1 SIMATIC HMI MTP1900

Sản phẩm này không chỉ là một màn hình hiển thị thông thường, mà còn tích hợp nhiều tính năng tiên tiến, đáp ứng mọi nhu cầu của người dùng:

• Hiển thị đồ họa chất lượng cao: Hỗ trợ hiển thị đồ họa vector, hình ảnh, video với độ phân giải cao, màu sắc sống động, giúp người dùng dễ dàng quan sát và theo dõi các thông số của hệ thống.
• Giao diện người dùng trực quan, dễ sử dụng: Thiết kế giao diện thân thiện, các biểu tượng rõ ràng, dễ hiểu, cho phép người dùng tùy biến theo nhu cầu sử dụng.
• Hỗ trợ đa ngôn ngữ: Cho phép người dùng lựa chọn ngôn ngữ hiển thị phù hợp, bao gồm cả tiếng Việt.
• Bảo mật cao: Tích hợp các tính năng bảo mật tiên tiến như quản lý người dùng, phân quyền truy cập, mã hóa dữ liệu, giúp bảo vệ hệ thống khỏi các mối đe dọa an ninh mạng.
• Khả năng ghi và lưu trữ dữ liệu: Cho phép ghi lại các sự kiện, cảnh báo, giá trị đo lường và lưu trữ trong bộ nhớ hoặc thẻ nhớ ngoài, phục vụ cho việc phân tích và báo cáo.
• Hỗ trợ các giao thức truyền thông công nghiệp: Tương thích với các giao thức truyền thông phổ biến như PROFINET, PROFIBUS, Modbus TCP/IP, OPC UA, giúp dễ dàng kết nối với các thiết bị khác trong hệ thống.
• Chức năng cảnh báo và báo động: Cung cấp các cảnh báo và báo động theo thời gian thực, giúp người dùng phát hiện sớm các sự cố và có biện pháp xử lý kịp thời.
• Điều khiển từ xa: Sử dụng các giao thức và ứng dụng để điều khiển, truy cập sản phẩm từ xa.

3. Hướng Dẫn Kết Nối 6AV2128-3UB36-0AX1 SIMATIC HMI MTP1900 Với Phần Mềm

Để kết nối SIMATIC HMI MTP1900 với phần mềm TIA Portal, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Máy tính cài đặt phần mềm TIA Portal (phiên bản tương thích).
• Cáp Ethernet (RJ45).
• Màn hình HMI MTP1900.
• Nguồn cấp 24V DC.

Kết nối phần cứng:

• Kết nối cáp Ethernet từ cổng Ethernet trên HMI đến cổng Ethernet trên máy tính hoặc switch mạng.
• Cấp nguồn 24V DC cho HMI.

Cài đặt địa chỉ IP cho HMI:

• Trên màn hình HMI, vào phần cài đặt mạng (Network Settings).
• Đặt địa chỉ IP, Subnet Mask và Gateway phù hợp với mạng của bạn.

Cấu hình kết nối trong TIA Portal:

• Mở phần mềm TIA Portal trên máy tính.
• Tạo một dự án mới (New Project) hoặc mở dự án hiện có.
• Thêm thiết bị HMI MTP1900 vào dự án (Add new device).
• Chọn đúng model HMI (6AV2128-3UB36-0AX1).
• Trong phần cấu hình thiết bị (Device Configuration), thiết lập kết nối Ethernet với HMI.
• Nhập địa chỉ IP của HMI đã đặt ở bước 3.

Kiểm tra kết nối:

• Sau khi cấu hình xong, bạn có thể kiểm tra kết nối bằng cách nhấn nút “Online” trong TIA Portal.
• Nếu kết nối thành công, bạn sẽ thấy trạng thái của HMI chuyển sang màu xanh.

4. Cách Lập Trình 6AV2128-3UB36-0AX1 SIMATIC HMI MTP1900

Việc lập trình cho SIMATIC HMI MTP1900 được thực hiện thông qua phần mềm TIA Portal. Dưới đây là hướng dẫn cơ bản:

Tạo giao diện người dùng (HMI):

• Sử dụng các công cụ đồ họa trong TIA Portal để thiết kế giao diện người dùng.
• Thêm các đối tượng như nút nhấn, đèn báo, biểu đồ, ô nhập liệu,…
• Liên kết các đối tượng với các biến (tags) trong PLC.

Lập trình các chức năng:

• Sử dụng các ngôn ngữ lập trình như Ladder Diagram (LAD), Function Block Diagram (FBD), Structured Text (ST) để viết các chương trình điều khiển.
• Xử lý các sự kiện như nhấn nút, thay đổi giá trị, cảnh báo,…

Tải chương trình xuống HMI:

Sau khi hoàn tất việc lập trình, bạn có thể tải chương trình xuống HMI thông qua kết nối Ethernet.

Kiểm tra và chạy thử:

Sau khi tải chương trình, bạn cần kiểm tra và chạy thử để đảm bảo HMI hoạt động đúng như mong muốn.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AV2128-3UB36-0AX1 SIMATIC HMI MTP1900

Dưới đây là một số lỗi thường gặp và cách khắc phục:

Màn hình không hiển thị:

• Kiểm tra nguồn cấp 24V DC cho HMI.
• Kiểm tra cáp kết nối màn hình.
• Khởi động lại HMI.

Màn hình cảm ứng không hoạt động:

• Kiểm tra xem màn hình có bị bẩn hoặc dính nước không.
• Hiệu chỉnh lại màn hình cảm ứng.
• Khởi động lại HMI.

Không kết nối được với PLC:

• Kiểm tra địa chỉ IP của HMI và PLC.
• Kiểm tra cấu hình kết nối trong TIA Portal.
• Kiểm tra cáp mạng.

Lỗi truyền thông:

• Kiểm tra các thông số truyền thông như tốc độ baud, parity, stop bits.
• Kiểm tra cáp truyền thông.
• Nếu bạn gặp bất kỳ vấn đề nào khác, hãy liên hệ với thanhthienphu.vn để được hỗ trợ kỹ thuật kịp thời.

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Bạn đã sẵn sàng để nâng tầm hệ thống tự động hóa của mình với 6AV2128-3UB36-0AX1 SIMATIC HMI MTP1900? Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm SIMATIC HMI MTP1900 chính hãng Siemens, đầy đủ CO, CQ.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng tư vấn, hỗ trợ kỹ thuật và giải đáp mọi thắc mắc của bạn.
• Giao hàng nhanh chóng: Chúng tôi cam kết giao hàng đúng hẹn, đảm bảo tiến độ công việc của bạn.
• Chính sách bảo hành uy tín: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Siemens.

thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa! Hãy để chúng tôi đồng hành cùng bạn trên con đường chinh phục những thành công mới.
