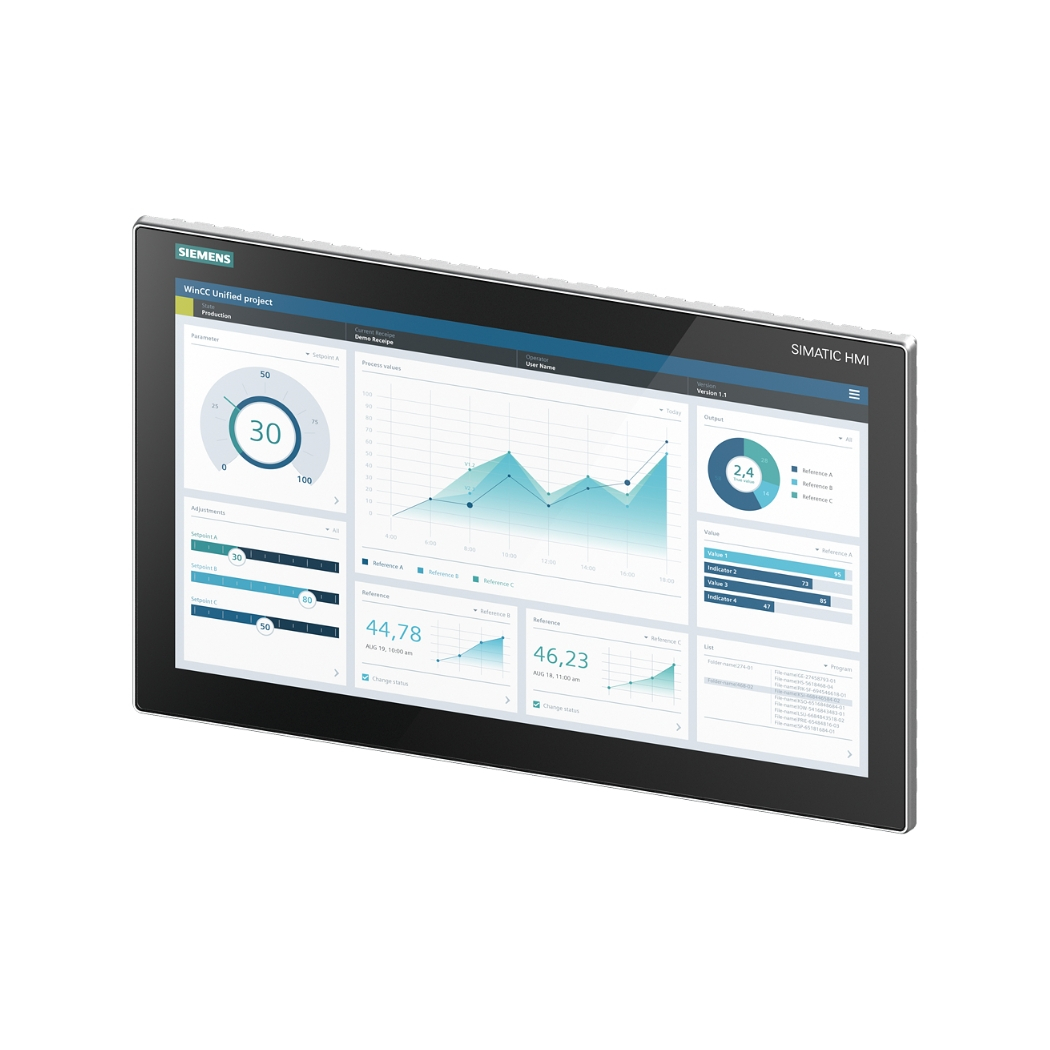

6AV2128-3UB06-0AX0 – Màn hình HMI MTP1900 Comfort Siemens

Download tài liệu HMI Siemens

➢ HMI Siemens Catalogue

6AV2128-3UB06-0AX0 HMI MTP1900 Comfort – Màn hình điều khiển cảm ứng tuyệt vời, giải pháp hiển thị và kiểm soát tối ưu cho hệ thống tự động hóa của bạn, mang lại hiệu suất vượt trội và độ tin cậy cao. Nâng tầm hệ thống điều khiển cùng thanhthienphu.vn, đơn vị chuyên cung cấp các thiết bị điện công nghiệp chất lượng, uy tín hàng đầu Việt Nam.

1. Cấu Tạo Sản Phẩm 6AV2128-3UB06-0AX0

• Màn hình cảm ứng điện dung đa điểm 19 inch: Cho phép thao tác trực quan, chính xác và hỗ trợ nhiều điểm chạm cùng lúc.
• Bộ vi xử lý ARM Cortex-A8: Cung cấp hiệu suất xử lý mạnh mẽ cho các ứng dụng phức tạp.
• Bộ nhớ RAM 1GB: Đảm bảo khả năng đa nhiệm mượt mà.
• Bộ nhớ Flash 4GB: Cung cấp không gian lưu trữ cho hệ điều hành, ứng dụng và dữ liệu.
• Cổng kết nối: 2 x Ethernet (RJ45): Kết nối mạng tốc độ cao, hỗ trợ các giao thức truyền thông công nghiệp như PROFINET, Ethernet/IP. 4 x USB 2.0: Kết nối với các thiết bị ngoại vi như bàn phím, chuột, máy in, USB lưu trữ. 1 x RS232/422/485: Kết nối với các thiết bị sử dụng giao tiếp nối tiếp. Khe cắm thẻ nhớ SD: Mở rộng dung lượng lưu trữ.
• Hệ điều hành Windows Embedded Compact 7: Hệ điều hành nhúng ổn định và tin cậy.
• Khung vỏ bảo vệ: Được làm từ vật liệu bền chắc, chống chịu va đập và rung động.
• Nguồn cấp 24V DC: Đảm bảo hoạt động ổn định trong môi trường công nghiệp.

2. Các Tính Năng Chính Của Sản Phẩm 6AV2128-3UB06-0AX0

• Hiển thị trực quan, sắc nét: Màn hình 19 inch độ phân giải 1366 x 768 pixel cung cấp hình ảnh rõ ràng, chi tiết, giúp người vận hành dễ dàng theo dõi các thông số và trạng thái của hệ thống.
• Cảm ứng điện dung đa điểm: Cho phép thao tác nhanh chóng, chính xác và hỗ trợ các cử chỉ đa chạm, nâng cao trải nghiệm người dùng.
• Hiệu suất xử lý mạnh mẽ: Bộ vi xử lý ARM Cortex-A8 và bộ nhớ RAM 1GB đảm bảo khả năng xử lý mượt mà các ứng dụng phức tạp, đáp ứng yêu cầu thời gian thực trong các hệ thống tự động hóa.
• Kết nối linh hoạt: Hỗ trợ nhiều giao thức truyền thông công nghiệp như PROFINET, Ethernet/IP, Modbus TCP/IP, cho phép tích hợp dễ dàng với các PLC, hệ thống SCADA và các thiết bị khác.
• Lưu trữ dữ liệu: Bộ nhớ Flash 4GB và khe cắm thẻ nhớ SD cung cấp không gian lưu trữ rộng rãi cho các chương trình, dữ liệu vận hành và lịch sử hoạt động.
• Bảo mật cao: Hỗ trợ các tính năng bảo mật như quản lý người dùng, phân quyền truy cập, bảo vệ mật khẩu, giúp bảo vệ hệ thống khỏi các truy cập trái phép.
• Độ bền và độ tin cậy cao: Đáp ứng các tiêu chuẩn công nghiệp khắt khe về độ bền, khả năng chống rung, chống sốc, chống bụi và nước (IP65 mặt trước), đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
• Dễ dàng lập trình và cấu hình: Sử dụng phần mềm SIMATIC WinCC Comfort V13 SP1 trở lên (hoặc TIA Portal), cung cấp giao diện lập trình trực quan, thân thiện với người dùng.
• Hỗ trợ đa ngôn ngữ: Giao diện người dùng hỗ trợ nhiều ngôn ngữ, thuận tiện cho người sử dụng ở các quốc gia khác nhau.

3. Hướng Dẫn Kết Nối Sản Phẩm 6AV2128-3UB06-0AX0 Với Phần Mềm

Chuẩn bị:

• Đảm bảo đã cài đặt phần mềm SIMATIC WinCC Comfort V13 SP1 trở lên (hoặc TIA Portal) trên máy tính.
• Chuẩn bị cáp Ethernet (RJ45) để kết nối HMI với máy tính hoặc mạng.

Kết nối phần cứng:

• Kết nối cáp Ethernet từ cổng Ethernet trên HMI (6AV2128-3UB06-0AX0) đến cổng Ethernet trên máy tính hoặc switch mạng.
• Cấp nguồn cho HMI.

Cấu hình địa chỉ IP cho HMI:

• Trên màn hình HMI, truy cập vào phần cài đặt mạng (Control Panel > Network and Internet > Network Connections).
• Chọn kết nối Ethernet và cấu hình địa chỉ IP tĩnh cho HMI (ví dụ: 192.168.0.2, Subnet mask: 255.255.255.0).
• Đảm bảo địa chỉ IP của HMI nằm trong cùng dải mạng với máy tính.

Tạo dự án mới trong WinCC Comfort (hoặc TIA Portal):

• Mở phần mềm WinCC Comfort (hoặc TIA Portal).
• Tạo một dự án mới (New Project).
• Chọn “Add new device” và tìm đến dòng sản phẩm “SIMATIC HMI” -> “Comfort Panels” -> “19”” display devices” -> “MTP1900 Comfort” -> “6AV2128-3UB06-0AX0”.

Thiết lập kết nối:

• Trong phần “Devices & networks”, chọn HMI vừa thêm.
• Trong phần “Connections”, chọn “HMI connection” và cấu hình thông số kết nối (ví dụ: IP address: 192.168.0.2).

Kiểm tra kết nối:

• Chọn “Online” -> “Go online” để kiểm tra kết nối giữa máy tính và HMI.
• Nếu kết nối thành công, bạn có thể tải dự án xuống HMI (“Download to device”).

4. Cách Lập Trình Sản Phẩm 6AV2128-3UB06-0AX0

Tạo màn hình (Screens):

• Trong phần “Screens” của dự án, tạo các màn hình mới cho ứng dụng HMI.
• Sử dụng các công cụ đồ họa để thiết kế giao diện người dùng, bao gồm các đối tượng như nút nhấn, đèn báo, thanh trượt, đồ thị, trường nhập/xuất dữ liệu, v.v.

Kết nối với PLC:

• Trong phần “Connections”, thiết lập kết nối với PLC (ví dụ: SIMATIC S7-1200/1500) thông qua các giao thức truyền thông được hỗ trợ (PROFINET, Ethernet/IP, Modbus TCP/IP).
• Khai báo các biến (Tags) của PLC sẽ được sử dụng trong ứng dụng HMI.

Gán biến (Tags) cho các đối tượng: Liên kết các biến PLC đã khai báo với các đối tượng trên màn hình HMI. Ví dụ, gán biến nhiệt độ từ PLC cho một đối tượng hiển thị nhiệt độ trên màn hình.

Lập trình các chức năng:

• Sử dụng các công cụ lập trình của WinCC Comfort để tạo các chức năng điều khiển, xử lý sự kiện, cảnh báo, ghi nhật ký dữ liệu, v.v.
• Có thể sử dụng các script (Visual Basic Script) để thực hiện các tác vụ phức tạp hơn.

Tùy chỉnh giao diện: Thay đổi màu sắc, font chữ, hình nền, bố cục của các đối tượng trên màn hình để tạo giao diện thân thiện và dễ sử dụng.

Mô phỏng (Simulation): Sử dụng tính năng mô phỏng của WinCC Comfort để kiểm tra và gỡ lỗi ứng dụng HMI trước khi tải xuống thiết bị.

Tải chương trình xuống HMI: Sau khi hoàn tất lập trình và kiểm tra, kết nối với HMI và tải chương trình xuống thiết bị (“Download to device”).

Ví dụ:

Để hiển thị giá trị nhiệt độ từ PLC lên màn hình HMI, bạn có thể thực hiện các bước sau:

1. Trong WinCC Comfort, tạo một kết nối với PLC và khai báo biến nhiệt độ (ví dụ: “Temperature” kiểu “Real”).
2. Tạo một màn hình mới và thêm một đối tượng hiển thị giá trị (ví dụ: “I/O field”).
3. Chọn đối tượng “I/O field” và trong phần “Properties”, tìm đến mục “Process” -> “Tag” và chọn biến “Temperature” đã khai báo.
4. Tùy chỉnh định dạng hiển thị của giá trị nhiệt độ (ví dụ: số chữ số thập phân).
5. Tải chương trình xuống HMI và quan sát giá trị nhiệt độ được hiển thị trên màn hình.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AV2128-3UB06-0AX0

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Bạn đang tìm kiếm một giải pháp hiển thị và điều khiển vượt trội cho hệ thống tự động hóa của mình. Bạn mong muốn nâng cao hiệu quả sản xuất, tối ưu hóa quy trình và đảm bảo an toàn trong môi trường công nghiệp. 6AV2128-3UB06-0AX0 HMI MTP1900 Comfort chính là câu trả lời hoàn hảo cho những yêu cầu đó. Với những tính năng ưu việt và độ tin cậy đã được kiểm chứng, sản phẩm này sẽ là trợ thủ đắc lực, giúp bạn chinh phục mọi thách thức trong kỷ nguyên tự động hóa. Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn – nhà cung cấp thiết bị điện công nghiệp uy tín hàng đầu Việt Nam – để được tư vấn chi tiết về 6AV2128-3UB06-0AX0 HMI MTP1900 Comfort.

Đội ngũ kỹ sư giàu kinh nghiệm và nhiệt huyết của chúng tôi luôn sẵn sàng lắng nghe nhu cầu của bạn, đưa ra những giải pháp tối ưu và hỗ trợ bạn trong suốt quá trình lựa chọn, lắp đặt và vận hành sản phẩm. Hơn thế nữa, thanhthienphu.vn cam kết cung cấp sản phẩm chính hãng với mức giá cạnh tranh, dịch vụ hậu mãi chu đáo và chế độ bảo hành dài hạn. Hãy gọi ngay đến hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và trải nghiệm dịch vụ chuyên nghiệp của chúng tôi.

Đừng bỏ lỡ cơ hội sở hữu màn hình điều khiển cảm ứng tuyệt vời này, hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công. Địa chỉ của chúng tôi tại: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Chúng tôi rất hân hạnh được phục vụ bạn.
