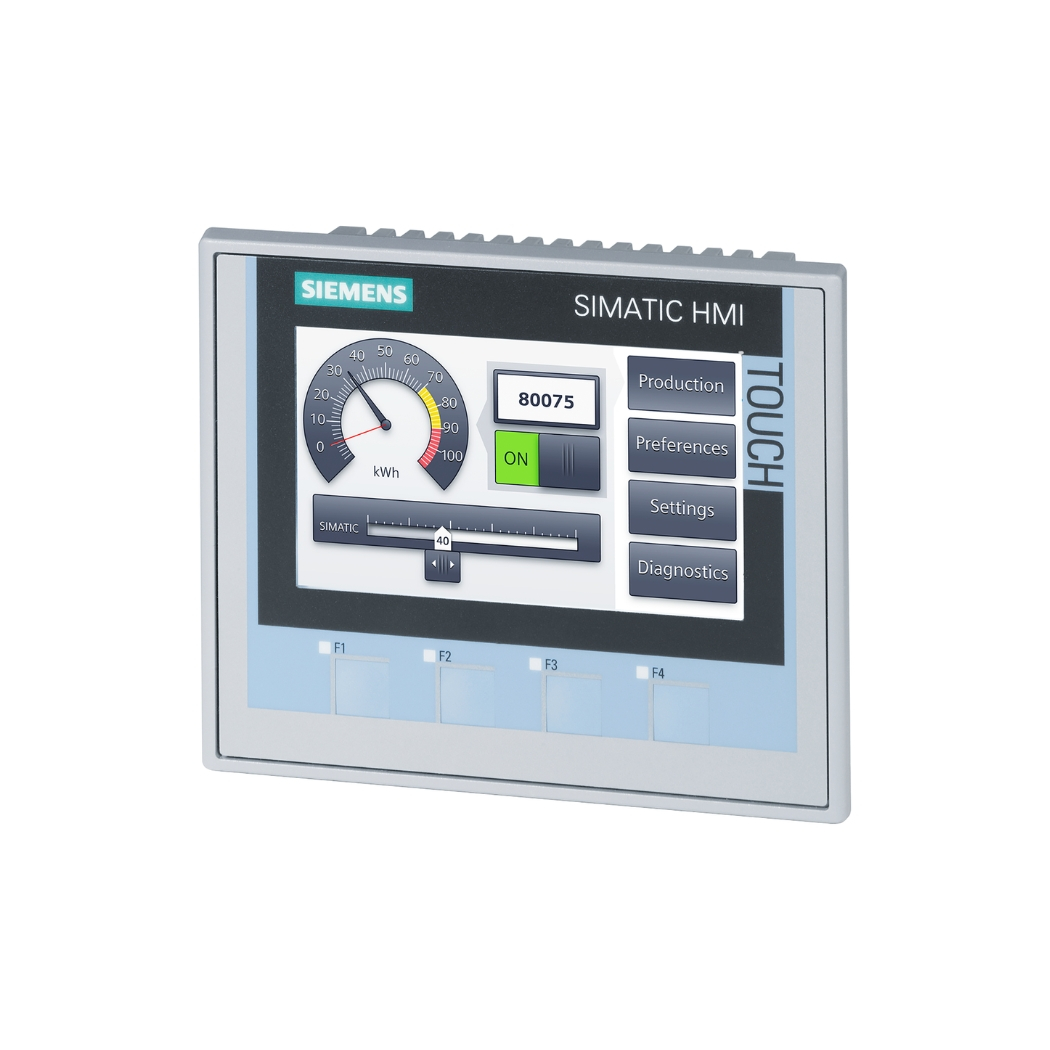

6AV2124-2DC01-0AX0 HMI KTP400 Comfort

6AV2124-2DC01-0AX0 HMI KTP400 Comfort là màn hình cảm ứng hiện đại, đem đến giải pháp hiển thị và điều khiển trực quan, mạnh mẽ cho hệ thống tự động hóa của bạn. Sở hữu thiết bị này từ thanhthienphu.vn, bạn sẽ nâng tầm hiệu quả vận hành, tối ưu hóa năng suất và đưa doanh nghiệp tiến xa hơn trong thời đại công nghiệp 4.0.

1. Thông tin chi tiết về sản phẩm

6AV2124-2DC01-0AX0 HMI KTP400 Comfort là một thành viên ưu tú trong gia đình SIMATIC HMI Comfort Panel của Siemens, được thiết kế tỉ mỉ để đáp ứng những yêu cầu khắt khe của các ứng dụng HMI cao cấp. Với màn hình cảm ứng màu 4.3 inch sắc nét, giao diện thân thiện và khả năng kết nối linh hoạt, sản phẩm này sẽ là trợ thủ đắc lực cho các kỹ sư, kỹ thuật viên trong việc giám sát và điều khiển các quy trình tự động hóa phức tạp, nâng cao hiệu quả sản xuất và chất lượng sản phẩm. Màn hình cảm ứng này là lựa chọn lý tưởng cho các hệ thống tự động hóa trong các ngành công nghiệp như sản xuất, chế tạo, năng lượng và xây dựng, nơi mà độ tin cậy, chính xác và dễ sử dụng là những yếu tố hàng đầu.

2. Cấu tạo sản phẩm

6AV2124-2DC01-0AX0 HMI KTP400 Comfort là một khối thống nhất, tích hợp cao, bao gồm nhiều thành phần quan trọng, mỗi thành phần đều góp phần vào hiệu suất ưu việt của thiết bị. Đầu tiên, màn hình cảm ứng TFT 4.3 inch với độ phân giải 480 x 272 pixel là giao diện chính, hiển thị sắc nét và sống động các thông tin, dữ liệu quan trọng của hệ thống, các nút bấm cảm ứng trực quan, cho phép người dùng dễ dàng tương tác, điều khiển, và nhập liệu. Bên trong, bộ xử lý ARM mạnh mẽ đảm bảo khả năng xử lý nhanh chóng, mượt mà các tác vụ phức tạp. Bộ nhớ chương trình 4 MB cung cấp không gian lưu trữ rộng rãi cho các ứng dụng HMI, trong khi bộ nhớ dữ liệu 128 KB lưu trữ các thông số, biến, và dữ liệu quan trọng. Vỏ máy được chế tạo từ vật liệu cao cấp, bền bỉ, với mặt trước đạt tiêu chuẩn bảo vệ IP65, chống bụi và nước hiệu quả, đảm bảo thiết bị hoạt động ổn định trong những môi trường công nghiệp khắc nghiệt nhất. Cuối cùng, các cổng kết nối đa dạng như PROFINET, Ethernet, USB và RS485/422 cho phép kết nối linh hoạt với các thiết bị khác trong hệ thống tự động hóa, tạo nên một hệ sinh thái kết nối thông minh và hiệu quả.

3. Các tính năng chính của sản phẩm

6AV2124-2DC01-0AX0 HMI KTP400 Comfort sở hữu hàng loạt các tính năng hiện đại, ưu việt, đáp ứng mọi nhu cầu giám sát và điều khiển trong môi trường công nghiệp, giúp tối ưu hóa quy trình sản xuất và nâng cao hiệu quả hoạt động. Trước hết, giao diện đồ họa trực quan, sinh động với khả năng hiển thị 65.536 màu, cùng với màn hình cảm ứng đa điểm, cho phép người dùng dễ dàng thao tác, điều khiển và giám sát hệ thống một cách chính xác, hiệu quả. Thứ hai, khả năng lưu trữ dữ liệu mạnh mẽ, hỗ trợ ghi lại các sự kiện, báo động, xu hướng dữ liệu, giúp người dùng dễ dàng phân tích, đánh giá hiệu suất hệ thống và đưa ra các quyết định cải tiến kịp thời. Tiếp theo, tính năng bảo mật đa lớp, bao gồm bảo vệ bằng mật khẩu và phân quyền người dùng, đảm bảo an toàn cho hệ thống và dữ liệu quan trọng, ngăn chặn các truy cập trái phép. Hơn nữa, thiết bị hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt, giúp người dùng dễ dàng sử dụng và cấu hình thiết bị, phù hợp với môi trường làm việc đa quốc gia. Không chỉ dừng lại ở đó, 6AV2124-2DC01-0AX0 HMI KTP400 Comfort còn tích hợp sẵn các chức năng chẩn đoán lỗi, giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy và nâng cao năng suất. Và cuối cùng, khả năng kết nối mạng linh hoạt, hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET, Ethernet/IP, Modbus TCP, cho phép tích hợp dễ dàng vào các hệ thống tự động hóa hiện có, tạo nên một hệ thống điều khiển tập trung và hiệu quả.

4. Hướng dẫn kết nối sản phẩm với phần mềm

Để kết nối 6AV2124-2DC01-0AX0 HMI KTP400 Comfort với phần mềm lập trình, cụ thể là TIA Portal, bạn cần thực hiện các bước sau:

Bước 1: Chuẩn bị cáp kết nối Ethernet và kết nối trực tiếp HMI với máy tính đã cài đặt phần mềm TIA Portal.

Bước 2: Mở phần mềm TIA Portal, tạo một dự án mới và chọn thiết bị HMI tương ứng là KTP400 Comfort.

Bước 3: Trong cây dự án (Project tree), nhấp đúp vào “Device configuration” để mở giao diện cấu hình thiết bị.

Bước 4: Tại tab “Properties”, chọn mục “General”, sau đó tìm đến phần “Interface”.

Bước 5: Trong phần “Interface”, chọn “Ethernet” và cấu hình địa chỉ IP cho HMI. Lưu ý đặt địa chỉ IP của HMI cùng lớp mạng với máy tính. Ví dụ, nếu máy tính có địa chỉ IP là 192.168.1.10, bạn có thể đặt địa chỉ IP cho HMI là 192.168.1.20.

Bước 6: Sau khi cấu hình địa chỉ IP, nhấp vào nút “Compile” để biên dịch dự án.

Bước 7: Kết nối máy tính với HMI thông qua cáp Ethernet đã chuẩn bị ở bước 1.

Bước 8: Nhấp vào nút “Download” để tải chương trình xuống HMI.

Bước 9: Sau khi tải chương trình thành công, HMI sẽ khởi động lại và sẵn sàng hoạt động.

Lưu ý:

• Đảm bảo rằng phiên bản TIA Portal bạn đang sử dụng hỗ trợ HMI KTP400 Comfort.
• Kiểm tra kết nối mạng giữa máy tính và HMI trước khi tải chương trình.
• Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm thông tin chi tiết.

5. Cách lập trình sản phẩm

Để lập trình 6AV2124-2DC01-0AX0 HMI KTP400 Comfort, bạn sẽ sử dụng phần mềm TIA Portal – một nền tảng lập trình tích hợp mạnh mẽ của Siemens. Dưới đây là các bước cơ bản để tạo một ứng dụng HMI đơn giản:

Bước 1: Mở dự án TIA Portal đã tạo ở phần hướng dẫn kết nối và chọn thiết bị HMI KTP400 Comfort trong cây dự án.

Bước 2: Nhấp đúp vào “Screens” trong cây dự án để mở trình soạn thảo giao diện HMI.

Bước 3: Kéo thả các đối tượng từ thư viện “Toolbox” vào màn hình, bao gồm các đối tượng hiển thị như “Text field”, “Graphic view”, “Symbolic I/O field” và các đối tượng điều khiển như “Button”, “Switch”.

Bước 4: Liên kết các đối tượng với các biến (tags) trong PLC bằng cách chọn đối tượng, sau đó tại tab “Properties”, tìm đến phần “Process connection” và chọn biến tương ứng.

Bước 5: Tạo các sự kiện (events) cho các đối tượng điều khiển, ví dụ như nhấn nút, thả nút, thay đổi giá trị. Bạn có thể thêm các hành động (actions) cho các sự kiện, chẳng hạn như thay đổi giá trị biến, chuyển màn hình, hiển thị thông báo.

Bước 6: Sử dụng các công cụ lập trình trực quan trong TIA Portal để tạo các logic điều khiển, ví dụ như sử dụng các khối hàm (function blocks), các lệnh so sánh, tính toán.

Bước 7: Tạo các màn hình khác nhau và liên kết chúng lại với nhau bằng các nút điều hướng.

Bước 8: Tạo các cảnh báo (alarms) và thông báo (messages) để thông báo cho người dùng về các sự kiện quan trọng trong hệ thống.

Bước 9: Biên dịch dự án và tải xuống HMI như đã hướng dẫn ở phần kết nối.

Bước 10: Kiểm tra và chạy thử ứng dụng HMI trên thiết bị thực tế để đảm bảo hoạt động chính xác.

Lưu ý:

• TIA Portal cung cấp nhiều công cụ và tính năng hỗ trợ lập trình HMI, bao gồm các mẫu (templates), thư viện (libraries) và các hàm (functions) tích hợp sẵn.
• Nên lập kế hoạch thiết kế giao diện HMI trước khi bắt đầu lập trình để đảm bảo tính logic và dễ sử dụng.
• Tham khảo tài liệu hướng dẫn sử dụng của TIA Portal và các khóa học đào tạo của Siemens để nâng cao kỹ năng lập trình HMI.

6. Khắc phục một số lỗi thường gặp

Trong quá trình sử dụng 6AV2124-2DC01-0AX0 HMI KTP400 Comfort, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

7. Liên hệ thanhthienphu để được tư vấn

Bạn đang tìm kiếm một giải pháp HMI tin cậy, mạnh mẽ để nâng cấp hệ thống tự động hóa của mình? Bạn mong muốn sở hữu một thiết bị hiện đại, dễ sử dụng, giúp nâng cao hiệu quả sản xuất và chất lượng sản phẩm? 6AV2124-2DC01-0AX0 HMI KTP400 Comfort chính là câu trả lời hoàn hảo cho những yêu cầu đó. Và thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho bạn sản phẩm chính hãng với mức giá cạnh tranh cùng dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.

Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng lắng nghe, thấu hiểu nhu cầu của bạn và tư vấn giải pháp tối ưu nhất. Chúng tôi không chỉ cung cấp sản phẩm, mà còn đồng hành cùng bạn trong suốt quá trình sử dụng, từ khâu lựa chọn, cài đặt, lập trình đến bảo trì, bảo dưỡng. Với phương châm “Uy tín – Chất lượng – Tận tâm”, thanhthienphu.vn cam kết mang đến cho bạn sự hài lòng tuyệt đối.

Đừng chần chừ nữa, hãy liên hệ ngay với chúng tôi qua hotline: 08.12.77.88.99 hoặc truy cập website: thanhthienphu.vn để được tư vấn chi tiết và nhận báo giá tốt nhất. Bạn cũng có thể ghé thăm chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Chúng tôi luôn sẵn sàng chào đón và phục vụ bạn. Hãy để thanhthienphu.vn giúp bạn nâng tầm tự động hóa, kiến tạo tương lai.
