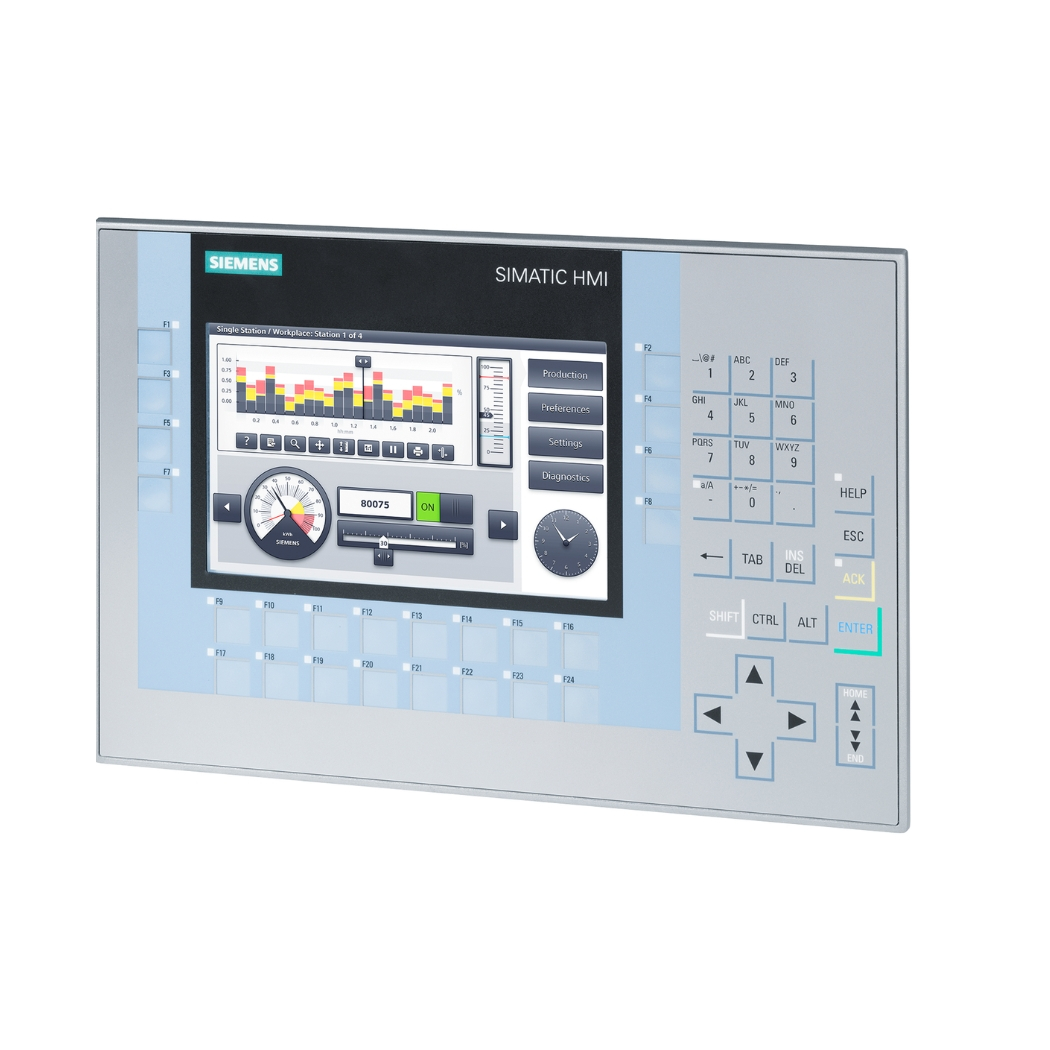

6AV2124-1GC01-0AX0 HMI KP700 Comfort

6AV2124-1GC01-0AX0, giải pháp màn hình điều khiển tối ưu cho hệ thống tự động hóa, mang đến hiệu suất vượt trội và trải nghiệm vận hành trực quan. Thanhthienphu.vn hân hạnh cung cấp sản phẩm chính hãng, chất lượng cao, đồng hành cùng quý kỹ sư, nhà quản lý trên hành trình chinh phục những đỉnh cao công nghệ, nâng tầm sản xuất và tối ưu hóa chi phí.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AV2124-1GC01-0AX0 HMI KP700 Comfort

6AV2124-1GC01-0AX0 HMI KP700 Comfort là một trong những sản phẩm nổi bật trong dòng sản phẩm màn hình điều khiển Comfort Panel của Siemens, được thiết kế để đáp ứng những yêu cầu khắt khe nhất của các hệ thống điều khiển và giám sát hiện đại. Với thiết kế tinh tế, tính năng vượt trội và độ bền cao, KP700 Comfort là lựa chọn lý tưởng cho các kỹ sư, kỹ thuật viên điện và nhà quản lý đang tìm kiếm giải pháp HMI hiệu quả, giúp tối ưu hóa quy trình, nâng cao năng suất và giảm thiểu chi phí vận hành. Sản phẩm này không chỉ đơn thuần là một thiết bị hiển thị, mà còn là một trợ thủ đắc lực, giúp người vận hành dễ dàng tương tác với hệ thống, theo dõi trạng thái hoạt động, xử lý sự cố nhanh chóng và đưa ra quyết định chính xác. Đây là một khoản đầu tư thông minh, mang lại lợi ích lâu dài cho doanh nghiệp. Hãy cùng thanhthienphu.vn khám phá chi tiết về sản phẩm này qua bảng thông số kỹ thuật dưới đây:

2. Cấu Tạo Sản Phẩm 6AV2124-1GC01-0AX0 HMI KP700 Comfort

6AV2124-1GC01-0AX0 HMI KP700 Comfort được thiết kế với cấu trúc tối ưu, đảm bảo độ bền và hiệu suất hoạt động cao trong môi trường công nghiệp. Mỗi thành phần của sản phẩm đều được lựa chọn và chế tạo tỉ mỉ, thể hiện sự chú trọng đến từng chi tiết của Siemens, một tập đoàn công nghệ hàng đầu thế giới. Từ màn hình cảm ứng nhạy bén đến các cổng kết nối đa dạng, tất cả đều được tích hợp hài hòa, tạo nên một thiết bị HMI không chỉ mạnh mẽ về tính năng mà còn thân thiện với người sử dụng. Sản phẩm sở hữu thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt, đồng thời mang lại sự linh hoạt trong việc bố trí hệ thống. Với sự kết hợp hoàn hảo giữa công nghệ tiên tiến và thiết kế thông minh, KP700 Comfort giúp các kỹ sư và nhà quản lý dễ dàng triển khai và vận hành hệ thống tự động hóa, từ đó nâng cao hiệu quả sản xuất và tối ưu hóa lợi nhuận.

• Màn hình cảm ứng: Màn hình màu TFT 7 inch với độ phân giải 800×480 pixel và hỗ trợ 16 triệu màu, cung cấp hình ảnh sắc nét, sống động. Công nghệ cảm ứng điện dung đa điểm cho phép thao tác mượt mà, chính xác.
• Bộ xử lý: Trang bị bộ xử lý ARM mạnh mẽ, đảm bảo khả năng xử lý nhanh chóng các tác vụ đồ họa và truyền thông.
• Bộ nhớ: Bộ nhớ chương trình 12MB và bộ nhớ dữ liệu 128KB, đủ cho các ứng dụng HMI vừa và nhỏ.
• Giao diện kết nối: HMI KP700 Comfort tích hợp đa dạng các cổng kết nối: Ethernet: 1 cổng RJ45, hỗ trợ giao thức PROFINET, cho phép kết nối mạng tốc độ cao, truyền dữ liệu nhanh chóng và ổn định. USB: 1 cổng USB Host, cho phép kết nối với các thiết bị ngoại vi như chuột, bàn phím, máy in, USB lưu trữ, hỗ trợ nâng cấp phần mềm và sao lưu dữ liệu. RS232/485: 1 cổng, hỗ trợ kết nối với các thiết bị khác thông qua giao thức truyền thông nối tiếp.
• Khe cắm thẻ nhớ: 1 khe cắm thẻ nhớ SD, cho phép mở rộng dung lượng lưu trữ, ghi nhật ký dữ liệu và sao lưu/khôi phục chương trình.
• Vỏ bảo vệ: Thiết kế chắc chắn với vỏ kim loại, đạt tiêu chuẩn IP65 ở mặt trước, chống bụi và nước, phù hợp với môi trường công nghiệp khắc nghiệt. Mặt sau đạt tiêu chuẩn IP20.
• Nguồn cấp: Sử dụng nguồn điện 24VDC, an toàn và tiết kiệm điện năng.
• Phím cứng: 8 phím chức năng có thể lập trình, hỗ trợ các thao tác nhanh và thuận tiện.
• Đèn nền LED: Tiết kiệm năng lượng và có tuổi thọ cao.

3. Các Tính Năng Chính Của 6AV2124-1GC01-0AX0 HMI KP700 Comfort

6AV2124-1GC01-0AX0 HMI KP700 Comfort không chỉ là một màn hình hiển thị thông thường, mà còn là một trung tâm điều khiển mạnh mẽ, tích hợp nhiều tính năng ưu việt, giúp người vận hành dễ dàng kiểm soát và tối ưu hóa hệ thống tự động hóa. Từ khả năng hiển thị đồ họa sắc nét đến khả năng kết nối linh hoạt, KP700 Comfort mang đến cho người dùng một trải nghiệm vận hành trực quan, hiệu quả và an toàn. Nhờ những tính năng tiên tiến này, sản phẩm giúp giảm thiểu thời gian chết của máy móc, nâng cao năng suất lao động và tối ưu hóa quy trình sản xuất. Hãy cùng thanhthienphu.vn điểm qua những tính năng nổi bật của sản phẩm này:

• Hiển thị đồ họa trực quan: HMI KP700 Comfort cho phép hiển thị các đối tượng đồ họa, biểu đồ, hình ảnh động, giúp người vận hành dễ dàng theo dõi trạng thái hoạt động của hệ thống.
• Điều khiển cảm ứng: Màn hình cảm ứng nhạy bén, cho phép người dùng thao tác trực tiếp trên màn hình, đơn giản hóa quá trình vận hành.
• Quản lý công thức: Cho phép tạo, lưu trữ và quản lý các công thức sản xuất, giúp thay đổi thông số nhanh chóng và chính xác.
• Ghi nhật ký dữ liệu: Tự động ghi lại các dữ liệu vận hành, sự kiện, cảnh báo, hỗ trợ phân tích hiệu suất và khắc phục sự cố.
• Báo động và cảnh báo: Hiển thị các cảnh báo và thông báo lỗi một cách trực quan, giúp người vận hành phản ứng kịp thời.
• Bảo mật: Hỗ trợ nhiều cấp độ bảo mật, bảo vệ hệ thống khỏi truy cập trái phép.
• Truyền thông đa dạng: Hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS, Modbus TCP/IP, Ethernet/IP, cho phép kết nối với nhiều loại PLC và thiết bị khác nhau.
• Hỗ trợ đa ngôn ngữ: Giao diện người dùng hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt, thân thiện với người sử dụng.
• Mô phỏng: Cho phép mô phỏng hoạt động của HMI trên máy tính trước khi tải xuống thiết bị, giúp kiểm tra và tối ưu hóa chương trình.
• Chẩn đoán từ xa: Cho phép truy cập và chẩn đoán lỗi từ xa thông qua mạng Ethernet, tiết kiệm thời gian và chi phí bảo trì.

4. Hướng Dẫn Kết Nối 6AV2124-1GC01-0AX0 HMI KP700 Comfort Với Phần Mềm

Để 6AV2124-1GC01-0AX0 HMI KP700 Comfort hoạt động và giao tiếp với các thiết bị khác trong hệ thống tự động hóa, việc kết nối với phần mềm lập trình là bước quan trọng không thể bỏ qua. Quá trình này bao gồm việc cài đặt phần mềm, cấu hình phần cứng, thiết lập kết nối mạng và tải chương trình xuống HMI. Thanhthienphu.vn sẽ hướng dẫn chi tiết từng bước để bạn có thể dễ dàng thực hiện, đảm bảo HMI hoạt động ổn định và chính xác. Việc kết nối thành công không chỉ giúp bạn khai thác tối đa các tính năng của sản phẩm mà còn mở ra khả năng tùy biến giao diện, tối ưu hóa quy trình vận hành và nâng cao hiệu quả sản xuất. Sau đây là hướng dẫn chi tiết:

Bước 1: Cài đặt phần mềm WinCC Comfort (TIA Portal)

• Tải phần mềm WinCC Comfort từ trang web hỗ trợ của Siemens hoặc liên hệ thanhthienphu.vn để được cung cấp.
• Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
• Đảm bảo máy tính của bạn đáp ứng các yêu cầu hệ thống tối thiểu của phần mềm.
• Cài đặt bản cập nhật mới nhất cho phần mềm để đảm bảo hoạt động ổn định và tương thích.

Bước 2: Kết nối phần cứng

• Kết nối HMI với máy tính thông qua cáp Ethernet.
• Cấp nguồn 24VDC cho HMI.
• Đảm bảo HMI và máy tính đang kết nối chung một mạng.
• Kiểm tra đèn LED trên cổng Ethernet của HMI để đảm bảo kết nối được thiết lập.

Bước 3: Cấu hình địa chỉ IP cho HMI

• Trên HMI, vào phần “Control Panel” > “Network” > “Ethernet”.
• Thiết lập địa chỉ IP tĩnh cho HMI, ví dụ: 192.168.0.2, Subnet mask: 255.255.255.0.
• Đảm bảo địa chỉ IP của HMI nằm trong cùng dải mạng với máy tính.

Bước 4: Tạo project mới trong WinCC Comfort

• Mở phần mềm WinCC Comfort.
• Chọn “Create new project”.
• Đặt tên cho project và chọn đường dẫn lưu trữ.
• Chọn loại HMI là “KP700 Comfort” (6AV2124-1GC01-0AX0).

Bước 5: Thiết lập kết nối giữa HMI và PLC

• Trong project, vào phần “Connections”.
• Thêm kết nối mới, chọn loại kết nối là “HMI connection”.
• Chọn giao thức truyền thông phù hợp với PLC, ví dụ: PROFINET.
• Nhập địa chỉ IP của PLC.

Bước 6: Tải chương trình xuống HMI

• Sau khi lập trình xong giao diện HMI, chọn biểu tượng “Download to device” trên thanh công cụ.
• Chọn HMI cần tải chương trình xuống.
• Kiểm tra lại các thông số kết nối và nhấn “Load”.
• Chờ quá trình tải chương trình hoàn tất.

Bảng tóm tắt các bước kết nối

5. Cách Lập Trình 6AV2124-1GC01-0AX0 HMI KP700 Comfort

Lập trình 6AV2124-1GC01-0AX0 HMI KP700 Comfort là quá trình tạo ra giao diện người dùng (HMI) cho phép người vận hành tương tác với hệ thống tự động hóa. Quá trình này bao gồm việc thiết kế các màn hình, gán các biến, cấu hình các nút nhấn, thanh trượt, và các đối tượng điều khiển khác. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước cơ bản để lập trình HMI KP700 Comfort bằng phần mềm WinCC Comfort (TIA Portal), giúp bạn tạo ra giao diện điều khiển trực quan, thân thiện và hiệu quả. Việc nắm vững các kỹ năng lập trình HMI không chỉ giúp bạn khai thác tối đa tiềm năng của sản phẩm mà còn mang lại sự linh hoạt trong việc tùy chỉnh giao diện, đáp ứng nhu cầu cụ thể của từng ứng dụng.

Bước 1: Tạo màn hình mới

• Trong project, vào phần “Screens”.
• Nhấp chuột phải và chọn “Add new screen”.
• Đặt tên cho màn hình, ví dụ: “Main Screen”.

Bước 2: Thêm các đối tượng vào màn hình

• Từ thanh công cụ “Toolbox”, chọn các đối tượng cần thêm vào màn hình, ví dụ:
• Basic objects: Rectangle, Ellipse, Text field, I/O field, Graphic view, …
• Elements: Button, Switch, Slider, Gauge, Bar, …
• Controls: Alarm view, Recipe view, Trend view, User administration, …
• Kéo và thả các đối tượng vào màn hình.
• Điều chỉnh kích thước và vị trí của các đối tượng.

Bước 3: Gán biến cho các đối tượng

• Chọn đối tượng cần gán biến, ví dụ: I/O field.
• Trong cửa sổ “Properties” của đối tượng, vào phần “Process” > “Tag”.
• Chọn biến cần gán từ danh sách các biến đã tạo trong project.
• Cấu hình các thuộc tính khác của đối tượng như định dạng hiển thị, giới hạn giá trị, …

Bước 4: Lập trình sự kiện cho các đối tượng

• Chọn đối tượng cần lập trình sự kiện, ví dụ: Button.
• Trong cửa sổ “Properties” của đối tượng, vào phần “Events”.
• Chọn sự kiện cần lập trình, ví dụ: “Click”.
• Viết mã lệnh VBScript để thực hiện các thao tác mong muốn khi sự kiện xảy ra, ví dụ:
• Thay đổi giá trị của biến: Tags("Tag_1").Value = 1
• Chuyển sang màn hình khác: ActivateScreen "Screen_2", 0

Bước 5: Cấu hình cảnh báo và thông báo

• Trong project, vào phần “HMI alarms”.
• Thêm các cảnh báo mới, định nghĩa điều kiện kích hoạt và nội dung thông báo.
• Thêm đối tượng “Alarm view” vào màn hình để hiển thị danh sách các cảnh báo.

Bước 6: Tạo và quản lý công thức

• Trong project, vào phần “Recipes”.
• Tạo các công thức mới, định nghĩa các thành phần và giá trị của công thức.
• Thêm đối tượng “Recipe view” vào màn hình để quản lý và thực thi các công thức.

Bước 7: Lưu và biên dịch project

• Nhấn vào biểu tượng “Save project” để lưu project.
• Nhấn vào biểu tượng “Compile” để kiểm tra lỗi và biên dịch project.

Bảng tóm tắt các bước lập trình cơ bản

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AV2124-1GC01-0AX0 HMI KP700 Comfort

Trong quá trình sử dụng 6AV2124-1GC01-0AX0 HMI KP700 Comfort, người dùng có thể gặp phải một số lỗi do nhiều nguyên nhân khác nhau, từ lỗi kết nối, lỗi phần mềm đến lỗi phần cứng. Việc nhanh chóng xác định nguyên nhân và khắc phục lỗi là rất quan trọng để đảm bảo hệ thống hoạt động ổn định, tránh gián đoạn sản xuất. Thanhthienphu.vn sẽ cung cấp cho bạn hướng dẫn khắc phục một số lỗi thường gặp, giúp bạn tiết kiệm thời gian và chi phí sửa chữa. Tuy nhiên, trong trường hợp gặp phải các lỗi phức tạp hoặc không tự khắc phục được, đừng ngần ngại liên hệ với đội ngũ kỹ thuật chuyên nghiệp của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kịp thời và hiệu quả.

Lỗi mất kết nối giữa HMI và PLC:

Nguyên nhân: Cáp kết nối bị lỏng, hỏng; sai địa chỉ IP; cấu hình kết nối không chính xác; lỗi mạng.

Giải pháp:

• Kiểm tra cáp kết nối, đảm bảo cáp được cắm chắc chắn và không bị hư hỏng.
• Kiểm tra địa chỉ IP của HMI và PLC, đảm bảo đúng dải mạng và không trùng lặp.
• Kiểm tra cấu hình kết nối trong phần mềm WinCC Comfort, đảm bảo đúng giao thức và thông số kết nối.
• Kiểm tra kết nối mạng, đảm bảo HMI và PLC đang kết nối chung một mạng và mạng hoạt động ổn định.

Lỗi không hiển thị dữ liệu:

Nguyên nhân: Chưa gán biến cho đối tượng; biến không được cập nhật giá trị; lỗi truyền thông.

Giải pháp:

• Kiểm tra lại việc gán biến cho các đối tượng trên màn hình, đảm bảo đúng biến và đúng kiểu dữ liệu.
• Kiểm tra chương trình PLC, đảm bảo biến được cập nhật giá trị thường xuyên.
• Kiểm tra kết nối giữa HMI và PLC, đảm bảo truyền thông ổn định.

Lỗi màn hình cảm ứng không nhạy:

Nguyên nhân: Màn hình bị bẩn; lỗi phần mềm; lỗi phần cứng.

Giải pháp:

• Vệ sinh màn hình bằng khăn mềm và dung dịch vệ sinh chuyên dụng.
• Khởi động lại HMI.
• Cập nhật firmware mới nhất cho HMI.
• Nếu vẫn không khắc phục được, có thể HMI bị lỗi phần cứng, cần liên hệ với nhà cung cấp để bảo hành hoặc sửa chữa.

Lỗi không tải được chương trình xuống HMI:

Nguyên nhân: Sai cấu hình kết nối; lỗi phần mềm; HMI không đủ bộ nhớ.

Giải pháp:

• Kiểm tra lại cấu hình kết nối giữa máy tính và HMI, đảm bảo đúng địa chỉ IP và cổng kết nối.
• Kiểm tra phiên bản phần mềm WinCC Comfort, đảm bảo tương thích với HMI.
• Kiểm tra dung lượng bộ nhớ còn trống trên HMI, xóa bớt các dữ liệu không cần thiết nếu cần.

Lỗi hiển thị sai ngôn ngữ:

Nguyên nhân: Cấu hình ngôn ngữ không chính xác.

Giải pháp:

• Vào phần “Control Panel” > “Language” trên HMI, chọn ngôn ngữ mong muốn.
• Trong project WinCC Comfort, vào phần “Device configuration” > “Language & resources”, chọn ngôn ngữ mặc định cho HMI.

Bảng tóm tắt các lỗi thường gặp và cách khắc phục

7. Thanhthienphu.vn – Đối Tác Tin Cậy Cung Cấp Giải Pháp Tự Động Hóa

Trong bối cảnh công nghiệp hóa, hiện đại hóa ngày càng phát triển mạnh mẽ, việc ứng dụng các giải pháp tự động hóa vào sản xuất là xu hướng tất yếu giúp doanh nghiệp nâng cao năng suất, chất lượng sản phẩm và tối ưu hóa chi phí. Hiểu rõ điều đó, thanhthienphu.vn tự hào là nhà cung cấp uy tín các thiết bị điện công nghiệp, điện tự động, trong đó có sản phẩm 6AV2124-1GC01-0AX0 HMI KP700 Comfort chính hãng Siemens. Chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm chất lượng cao, giá cả cạnh tranh cùng dịch vụ hậu mãi chu đáo. Với đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về lĩnh vực tự động hóa, thanhthienphu.vn sẵn sàng tư vấn, hỗ trợ quý khách hàng lựa chọn giải pháp phù hợp nhất với nhu cầu và ngân sách của mình. Bên cạnh đó, chúng tôi còn cung cấp các dịch vụ kỹ thuật chuyên nghiệp như lắp đặt, hướng dẫn sử dụng, bảo trì, bảo hành, đảm bảo hệ thống của quý khách luôn hoạt động ổn định và hiệu quả.

Đừng chần chừ, hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá tốt nhất cho sản phẩm 6AV2124-1GC01-0AX0 HMI KP700 Comfort cùng các thiết bị điện công nghiệp, điện tự động khác. Chúng tôi luôn sẵn sàng đồng hành cùng quý khách hàng trên con đường chinh phục những thành công mới. Địa chỉ của chúng tôi: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
