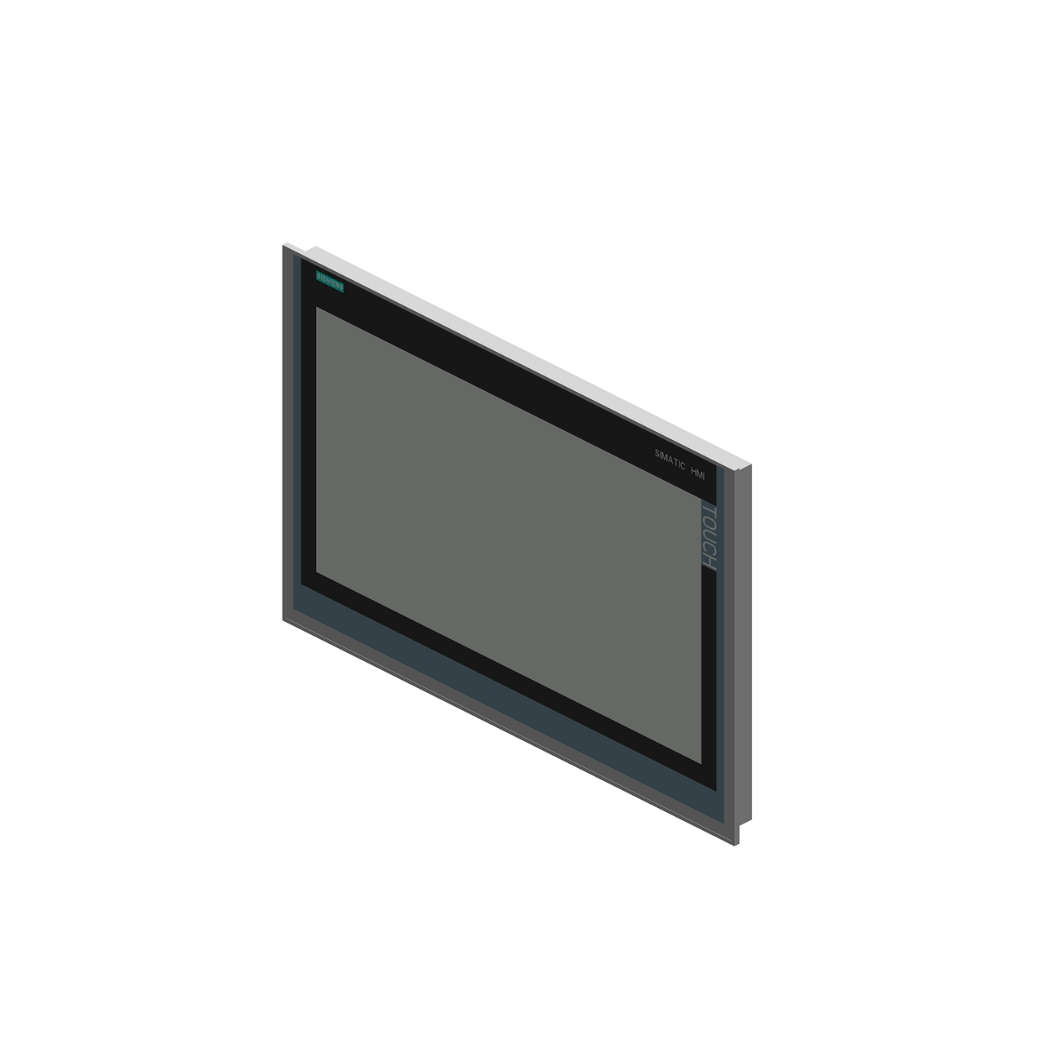

6AV2124-0XC02-0AX1 HMI TP2200 Comfort

6AV2124-0XC02-0AX1 HMI TP2200 Comfort, màn hình cảm ứng thế hệ mới, giải pháp tối ưu cho hệ thống điều khiển và giám sát tự động, mang lại hiệu suất vượt trội, tiết kiệm chi phí và nâng tầm trải nghiệm vận hành. thanhthienphu.vn hân hạnh mang đến cho quý khách hàng sản phẩm chính hãng với đầy đủ dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, giúp bạn khai thác tối đa tiềm năng của thiết bị này, từ đó đưa doanh nghiệp tiến xa hơn trên con đường tự động hóa.

1. Thông tin chi tiết về sản phẩm

Màn hình HMI TP2200 Comfort được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt. Thiết bị đạt tiêu chuẩn chống bụi và nước IP65 ở mặt trước, đảm bảo hoạt động ổn định ngay cả trong điều kiện có nhiều bụi bẩn và độ ẩm cao. Theo nghiên cứu của Viện Tiêu chuẩn Đo lường Chất lượng Việt Nam, tỷ lệ thiết bị đạt chuẩn IP65 có tuổi thọ trung bình cao hơn 30% so với thiết bị không đạt chuẩn trong môi trường công nghiệp.

2. Cấu tạo sản phẩm

HMI TP2200 Comfort, màn hình giao diện người máy, được thiết kế tinh vi với sự kết hợp hoàn hảo giữa các thành phần, tạo nên một tổng thể mạnh mẽ và đáng tin cậy. Trái tim của thiết bị là bộ vi xử lý X86 mạnh mẽ, đảm bảo khả năng xử lý dữ liệu nhanh chóng và mượt mà. Bộ nhớ chương trình và dữ liệu lên đến 24 MB cho phép lưu trữ lượng lớn thông tin và chương trình điều khiển phức tạp. Màn hình cảm ứng điện trở rộng 21.5 inch với độ phân giải Full HD mang lại hình ảnh sắc nét, sống động và góc nhìn rộng, giúp người vận hành dễ dàng quan sát và thao tác.

Bên cạnh đó, HMI TP2200 Comfort được trang bị đầy đủ các cổng kết nối hiện đại như PROFINET, RS422/485, USB và Ethernet, cho phép kết nối linh hoạt với các thiết bị ngoại vi và hệ thống mạng công nghiệp. Hai khe cắm thẻ nhớ SD mở rộng khả năng lưu trữ dữ liệu, phục vụ cho việc ghi nhật ký hoạt động, sao lưu dữ liệu và cập nhật phần mềm.

3. Các tính năng chính của sản phẩm

HMI TP2200 Comfort là một công cụ đắc lực cho các kỹ sư và nhà quản lý kỹ thuật, mang đến một loạt các tính năng tiên tiến giúp nâng cao hiệu quả vận hành và giám sát hệ thống. Nổi bật nhất là màn hình cảm ứng 21.5 inch với độ phân giải Full HD 1920 x 1080 pixel. Màn hình rộng lớn này cung cấp không gian hiển thị rộng rãi, cho phép hiển thị nhiều thông tin cùng lúc, giúp người vận hành dễ dàng quan sát tổng thể hệ thống. Độ phân giải cao mang lại hình ảnh sắc nét, chi tiết, giúp việc theo dõi các thông số, trạng thái hoạt động và đồ thị trở nên rõ ràng và trực quan hơn bao giờ hết.

Khả năng kết nối đa dạng là một điểm cộng lớn của HMI TP2200 Comfort. Với các cổng giao tiếp PROFINET, RS422/485, USB và Ethernet, thiết bị dễ dàng tích hợp vào các hệ thống tự động hóa hiện có, kết nối với nhiều loại thiết bị ngoại vi như PLC, biến tần, cảm biến và các hệ thống SCADA. Điều này không chỉ giúp mở rộng khả năng giám sát và điều khiển mà còn tạo điều kiện thuận lợi cho việc trao đổi dữ liệu và tích hợp hệ thống.

Dung lượng lưu trữ lớn với bộ nhớ chương trình và dữ liệu lên đến 24 MB cùng hai khe cắm thẻ nhớ SD cho phép lưu trữ lượng lớn dữ liệu vận hành, chương trình điều khiển, công thức nấu ăn và nhật ký hoạt động. Điều này rất hữu ích cho việc phân tích dữ liệu, truy xuất lịch sử hoạt động và tối ưu hóa quy trình sản xuất.

Thống kê chi tiết các tính năng

4. Hướng dẫn kết nối sản phẩm với phần mềm

Để khai thác toàn bộ tiềm năng của HMI TP2200 Comfort, việc kết nối thiết bị với phần mềm lập trình là bước quan trọng đầu tiên. thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện một cách dễ dàng và chính xác. Phần mềm lập trình chính thức cho HMI TP2200 Comfort là WinCC Comfort/Advanced từ phiên bản V13 SP1 trở lên.

Bước 1: Chuẩn bị

• Đảm bảo bạn đã cài đặt phần mềm WinCC Comfort/Advanced V13 SP1 (hoặc phiên bản mới hơn) trên máy tính.
• Sử dụng cáp Ethernet để kết nối HMI TP2200 Comfort với máy tính hoặc mạng LAN.
• Cấp nguồn cho HMI TP2200 Comfort.

Bước 2: Cấu hình địa chỉ IP cho HMI

• Trên màn hình HMI, vào Control Panel > Network and Dial-up Connections > Properties.
• Chọn Internet Protocol (TCP/IP) và nhấn Properties.
• Chọn Use the following IP address và nhập địa chỉ IP, Subnet mask và Default gateway phù hợp với mạng của bạn.
• Nhấn OK để lưu cài đặt.

Bước 3: Tạo dự án mới trong WinCC

• Mở phần mềm WinCC Comfort/Advanced.
• Chọn Create new project.
• Đặt tên cho dự án và chọn đường dẫn lưu trữ.
• Chọn SIMATIC Comfort Panel > 22″ widescreen > TP2200 Comfort > 6AV2124-0XC02-0AX1.
• Nhấn Finish để tạo dự án.

Bước 4: Kết nối với HMI

• Trong cửa sổ dự án, chọn Devices & networks.
• Nhấp đúp vào Add new device.
• Chọn HMI > SIMATIC Comfort Panel > 22″ widescreen > TP2200 Comfort > 6AV2124-0XC02-0AX1.
• Nhấp đúp vào thiết bị HMI vừa thêm.
• Trong tab General, chọn Connection.
• Chọn Ethernet làm giao diện kết nối.
• Nhập địa chỉ IP của HMI.
• Nhấn Connect để thiết lập kết nối.

Bước 5: Tải chương trình xuống HMI

• Sau khi đã thiết kế giao diện và lập trình xong, bạn cần tải chương trình xuống HMI.
• Nhấn vào biểu tượng Download to device (mũi tên màu xanh hướng xuống).
• Chọn HMI TP2200 Comfort trong danh sách thiết bị.
• Nhấn Load để bắt đầu quá trình tải chương trình.
• Sau khi quá trình tải hoàn tất, HMI sẽ khởi động lại và chạy chương trình mới.

Bảng tóm tắt các bước kết nối

5. Cách lập trình sản phẩm

Lập trình HMI TP2200 Comfort với phần mềm WinCC Comfort/Advanced mở ra cánh cửa sáng tạo, cho phép bạn thiết kế giao diện điều khiển trực quan và hiệu quả, đáp ứng mọi yêu cầu của hệ thống tự động hóa. Dưới đây là hướng dẫn chi tiết các bước cơ bản để bạn bắt đầu hành trình lập trình đầy thú vị này.

Bước 1: Tạo giao diện người dùng (HMI)

Tạo màn hình mới: Trong cửa sổ dự án, chọn HMI_TP2200 > Screens > Add new screen. Đặt tên cho màn hình, ví dụ: “Main_Screen”.

Thêm các đối tượng: Sử dụng thanh công cụ bên trái để thêm các đối tượng vào màn hình như:

• Basic objects: Text field (hiển thị chữ), I/O field (nhập/xuất giá trị), Graphic view (hiển thị hình ảnh), Button (nút nhấn), Symbolic I/O field (trường nhập/xuất dạng ký hiệu).
• Elements: Slider (thanh trượt), Gauge (đồng hồ đo), Bar (thanh hiển thị mức độ), Switch (công tắc), Checkbox (ô chọn).
• Controls: Alarm view (hiển thị cảnh báo), Recipe view (quản lý công thức), User administration (quản lý người dùng), Trend view (hiển thị đồ thị xu hướng).

Tùy chỉnh thuộc tính: Chọn từng đối tượng và tùy chỉnh các thuộc tính trong cửa sổ Properties bên phải, bao gồm:

• General: Tên, kích thước, vị trí, màu sắc, font chữ.
• Events: Các sự kiện như nhấn nút, thay đổi giá trị, hiển thị cảnh báo.
• Animations: Hiệu ứng chuyển động, thay đổi màu sắc, hiển thị/ẩn đối tượng.

Ví dụ: Để tạo một nút nhấn “Start”, kéo thả đối tượng Button vào màn hình, đặt tên là “btnStart” trong Properties > General > Text.

Bước 2: Cấu hình kết nối với PLC

• Trong Devices & networks, nhấp đúp vào Connections dưới thiết bị HMI.
• Chọn Add new connection.
• Chọn loại PLC cần kết nối (ví dụ: S7-1200, S7-1500).
• Cấu hình thông số kết nối (địa chỉ IP, port, rack, slot).
• Nhấn OK.

Bước 3: Gán biến (Tags)

• Trong cửa sổ dự án, chọn HMI_TP2200 > HMI tags > Default tag table.
• Tạo các biến mới bằng cách nhấn Add new.
• Đặt tên biến, chọn kiểu dữ liệu (Bool, Int, Real, String), và gán địa chỉ PLC tương ứng trong cột PLC tag.

Ví dụ: Tạo biến “Start_Button” kiểu Bool, gán địa chỉ PLC là %I0.0 (địa chỉ đầu vào của PLC).

Bước 4: Lập trình sự kiện (Events)

• Chọn đối tượng trên màn hình, ví dụ nút “btnStart”.
• Trong cửa sổ Properties, chọn tab Events.
• Chọn sự kiện mong muốn, ví dụ: Click.
• Nhấn vào nút … để mở trình soạn thảo mã lệnh.
• Viết mã lệnh VBScript để xử lý sự kiện.

Ví dụ:

Sub btnStart_Click()
  ' Gán giá trị True cho biến Start_Button khi nhấn nút
  Tags("Start_Button").Value = True
End Sub

Bước 5: Kiểm tra chương trình

• Nhấn vào biểu tượng Start simulation (hình tam giác màu xanh) để chạy mô phỏng chương trình trên máy tính.
• Kiểm tra hoạt động của các đối tượng, sự kiện và logic chương trình.
• Sử dụng công cụ Online & diagnostics để kết nối với HMI thật và kiểm tra chương trình trực tuyến.

Bảng tóm tắt các bước lập trình

6. Khắc phục một số lỗi thường gặp

Trong quá trình sử dụng HMI TP2200 Comfort, bạn có thể gặp phải một số lỗi. Đừng lo lắng, thanhthienphu.vn sẽ giúp bạn nhận diện nguyên nhân và hướng dẫn cách khắc phục một cách nhanh chóng và hiệu quả.

6.1. Lỗi: Mất kết nối với PLC

Nguyên nhân:

• Cáp mạng bị lỏng, hỏng hoặc sai loại.
• Sai địa chỉ IP, Subnet mask hoặc Default gateway.
• Cấu hình kết nối trong WinCC không chính xác.
• Lỗi phần cứng trên HMI hoặc PLC.

Cách khắc phục:

• Kiểm tra cáp mạng, đảm bảo kết nối chắc chắn và sử dụng đúng loại cáp.
• Kiểm tra địa chỉ IP, Subnet mask và Default gateway trên HMI và PLC, đảm bảo chúng cùng dải mạng và không trùng lặp.
• Kiểm tra cấu hình kết nối trong WinCC, đảm bảo chọn đúng loại PLC, địa chỉ IP và các thông số kết nối khác.
• Thử khởi động lại HMI và PLC.
• Nếu các bước trên không khắc phục được lỗi, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ.

6.2. Lỗi: Màn hình cảm ứng không nhạy hoặc không phản hồi

Nguyên nhân:

• Màn hình bị bám bụi bẩn hoặc dầu mỡ.
• Sử dụng găng tay quá dày hoặc không tương thích với màn hình cảm ứng điện trở.
• Lỗi phần cứng màn hình cảm ứng.

Cách khắc phục:

• Vệ sinh màn hình bằng khăn mềm, khô và sạch.
• Thử tháo găng tay hoặc sử dụng găng tay mỏng hơn, tương thích với màn hình cảm ứng điện trở.
• Khởi động lại HMI.
• Nếu lỗi vẫn còn, có thể do lỗi phần cứng, hãy liên hệ với thanhthienphu.vn để được hỗ trợ bảo hành hoặc sửa chữa.

6.3. Lỗi: Chương trình chạy không đúng hoặc bị treo

Nguyên nhân:

• Lỗi logic trong chương trình.
• Xung đột biến hoặc địa chỉ.
• Quá tải bộ nhớ hoặc bộ xử lý.

Cách khắc phục:

• Kiểm tra lại logic chương trình, đảm bảo các câu lệnh được viết chính xác và theo đúng thứ tự.
• Kiểm tra các biến và địa chỉ sử dụng trong chương trình, đảm bảo không bị trùng lặp hoặc xung đột.
• Tối ưu hóa chương trình, loại bỏ các câu lệnh không cần thiết và giảm thiểu việc sử dụng bộ nhớ.
• Khởi động lại HMI.
• Nếu lỗi vẫn tiếp diễn, hãy sử dụng công cụ Online & diagnostics trong WinCC để theo dõi giá trị các biến, trạng thái chương trình và tìm ra nguyên nhân gây lỗi.

6.4. Lỗi: Không tải được chương trình xuống HMI

Nguyên nhân:

• Sai địa chỉ IP hoặc cấu hình kết nối.
• Tường lửa (firewall) chặn kết nối.
• Phiên bản phần mềm WinCC không tương thích với HMI.
• Lỗi bộ nhớ HMI.

Cách khắc phục:

• Kiểm tra địa chỉ IP và cấu hình kết nối trong WinCC, đảm bảo chính xác.
• Tạm thời tắt tường lửa trên máy tính để kiểm tra.
• Đảm bảo sử dụng phiên bản WinCC Comfort/Advanced V13 SP1 hoặc mới hơn.
• Thử sử dụng thẻ nhớ SD để tải chương trình xuống HMI.
• Nếu các bước trên không hiệu quả, hãy liên hệ với thanhthienphu.vn để được hỗ trợ.

Bảng tóm tắt lỗi và cách khắc phục

7. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đã sẵn sàng nâng cấp hệ thống tự động hóa của mình với HMI TP2200 Comfort, màn hình cảm ứng đỉnh cao từ Siemens? Hãy để thanhthienphu.vn đồng hành cùng bạn trên hành trình chinh phục hiệu suất vượt trội. Chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn mang đến cho bạn giải pháp toàn diện và sự hỗ trợ tận tâm nhất.

Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn, được đào tạo bài bản bởi Siemens, luôn sẵn sàng lắng nghe nhu cầu và đưa ra những tư vấn chuyên sâu, giúp bạn lựa chọn cấu hình HMI phù hợp nhất với hệ thống của mình. Chúng tôi hiểu rằng mỗi doanh nghiệp có những đặc thù riêng, và đó là lý do tại sao chúng tôi luôn nỗ lực để đưa ra giải pháp tối ưu, đáp ứng chính xác yêu cầu kỹ thuật và ngân sách của bạn.

Hơn thế nữa, thanhthienphu.vn cam kết mang đến cho bạn dịch vụ hỗ trợ kỹ thuật chuyên nghiệp và nhanh chóng. Từ khâu lắp đặt, cấu hình, lập trình đến bảo trì, bảo dưỡng, đội ngũ kỹ thuật viên của chúng tôi luôn sẵn sàng hỗ trợ bạn 24/7, đảm bảo hệ thống của bạn hoạt động ổn định và hiệu quả.

Bảng lợi ích khi sử dụng dịch vụ của thanhthienphu.vn

Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá tốt nhất cho HMI TP2200 Comfort. Chúng tôi cam kết mang đến cho bạn sản phẩm chất lượng, dịch vụ chuyên nghiệp và sự hài lòng tuyệt đối. Hãy để thanhthienphu.vn trở thành đối tác tin cậy, cùng bạn bứt phá thành công.
