Giảm giá trực tiếp trên đơn hàng 6AV2124-0GC13-0AX0 SIMATIC HMI TP700 Comfort, màn hình cảm ứng công nghiệp thế hệ mới từ Siemens, là giải pháp hoàn hảo để nâng tầm hệ thống điều khiển và giám sát của bạn, mang lại hiệu suất vượt trội và trải nghiệm vận hành trực quan.
Thanhthienphu.vn tự hào mang đến cho quý kỹ sư, nhà quản lý kỹ thuật giải pháp tự động hóa tiên tiến, giúp tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và gia tăng lợi nhuận một cách bền vững.

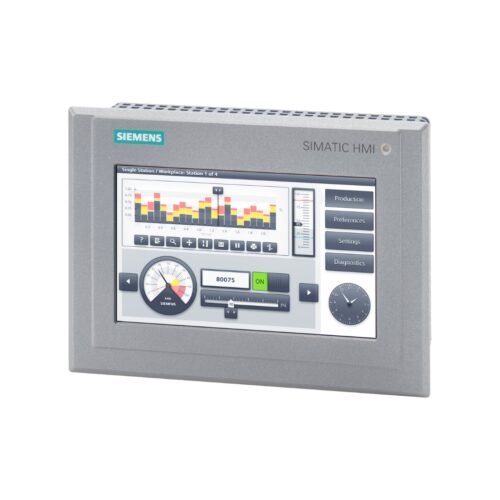

1. Thông Tin Chi Tiết Về Sản Phẩm 6AV2124-0GC13-0AX0 SIMATIC HMI TP700 Comfort
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6AV2124-0GC13-0AX0 |
| Dòng sản phẩm | SIMATIC HMI TP700 Comfort |
| Kích thước màn hình | 7 inch, widescreen TFT, 16 triệu màu |
| Độ phân giải | 800 x 480 pixel |
| Cảm ứng | Cảm ứng điện trở |
| Bộ nhớ | 12 MB user memory |
| Giao diện truyền thông | PROFINET, PROFIBUS, MPI, Ethernet/IP, USB |
| Cổng USB | 2 x USB host |
| Khe cắm thẻ nhớ | 1 x SD/MM card slot |
| Hệ điều hành | Windows Embedded Compact 7 |
| Phần mềm cấu hình | WinCC Comfort (TIA Portal) |
| Nhiệt độ hoạt động | 0 °C đến 50 °C |
| Độ ẩm hoạt động | 5% đến 85% (không ngưng tụ) |
| Tiêu chuẩn bảo vệ | IP65 (mặt trước), IP20 (mặt sau) |
| Chứng chỉ | CE, cULus, C-Tick, EAC, KCC |
| Kích thước (WxHxD) | 214 x 158 x 63 mm |
| Trọng lượng | Khoảng 1.3 kg |
| Điện áp cung cấp | 24 V DC |
| Nguồn gốc sản xuất | Siemens – Đức |
2. Cấu Tạo Sản Phẩm 6AV2124-0GC13-0AX0 SIMATIC HMI TP700 Comfort
- Màn hình cảm ứng: Màn hình TFT 7 inch với độ phân giải 800 x 480 pixel, hiển thị 16 triệu màu, mang lại hình ảnh sắc nét, sống động. Công nghệ cảm ứng điện trở cho phép thao tác chính xác, nhạy bén ngay cả khi đeo găng tay bảo hộ.
- Bộ xử lý: Được trang bị bộ xử lý mạnh mẽ, đảm bảo khả năng xử lý dữ liệu nhanh chóng, mượt mà, không bị giật lag ngay cả khi chạy các ứng dụng phức tạp.
- Bộ nhớ: Bộ nhớ trong 12 MB đủ lớn để lưu trữ các dự án HMI, dữ liệu cấu hình và các biến quá trình.
- Các cổng giao tiếp: Hỗ trợ đa dạng các chuẩn giao tiếp công nghiệp phổ biến như PROFINET, PROFIBUS, MPI, Ethernet/IP, USB, giúp dễ dàng kết nối với các thiết bị khác trong hệ thống như PLC, biến tần, cảm biến,…
- Khe cắm thẻ nhớ: Khe cắm thẻ SD/MM cho phép mở rộng bộ nhớ lưu trữ khi cần thiết.
- Vỏ bảo vệ: Vỏ máy được làm từ vật liệu cao cấp, có độ bền cao, chống chịu được va đập, rung động và các tác động từ môi trường khắc nghiệt. Mặt trước đạt tiêu chuẩn IP65, chống bụi và nước xâm nhập, đảm bảo an toàn cho thiết bị.
- Khung gắn: Thiết kế để dễ dàng lắp đặt và tích hợp vào tủ điện.
Thiết kế của SIMATIC HMI TP700 Comfort không chỉ đẹp mắt mà còn rất tiện dụng. Các cổng kết nối được bố trí hợp lý, dễ dàng truy cập. Kích thước nhỏ gọn giúp tiết kiệm không gian lắp đặt.
3. Các Tính Năng Chính Của 6AV2124-0GC13-0AX0 SIMATIC HMI TP700 Comfort
- Giao diện người dùng trực quan: WinCC Comfort (TIA Portal) cung cấp một môi trường lập trình trực quan, thân thiện với người dùng, cho phép tạo ra các giao diện HMI đẹp mắt, dễ sử dụng. Các đối tượng đồ họa, biểu đồ, nút bấm, thanh trượt,… có thể được tùy chỉnh dễ dàng để phù hợp với nhu cầu của từng ứng dụng.
- Hỗ trợ đa ngôn ngữ: Cho phép hiển thị thông tin bằng nhiều ngôn ngữ khác nhau, thuận tiện cho các nhà máy có nhân viên đến từ nhiều quốc gia.
- Quản lý công thức: Cho phép tạo và quản lý các công thức sản xuất, giúp dễ dàng thay đổi các thông số cài đặt khi cần thiết.
- Ghi dữ liệu (Data Logging): Tự động ghi lại các dữ liệu quá trình, sự kiện, cảnh báo,… vào bộ nhớ trong hoặc thẻ nhớ, phục vụ cho việc phân tích, đánh giá hiệu suất hệ thống.
- Báo cáo (Reporting): Tạo các báo cáo tùy chỉnh về hoạt động của hệ thống, giúp người quản lý nắm bắt được tình hình sản xuất một cách nhanh chóng, chính xác.
- Bảo mật: Hỗ trợ các tính năng bảo mật như quản lý người dùng, phân quyền truy cập, bảo vệ dự án bằng mật khẩu, giúp ngăn chặn các truy cập trái phép.
- Mô phỏng (Simulation): Cho phép mô phỏng hoạt động của giao diện HMI trên máy tính trước khi tải xuống thiết bị, giúp phát hiện và sửa lỗi sớm.
- Kết nối từ xa: Hỗ trợ các tính năng kết nối từ xa như Sm@rtServer, Sm@rtClient, cho phép truy cập và điều khiển HMI từ xa thông qua mạng Ethernet hoặc Internet.
4. Hướng Dẫn Kết Nối 6AV2124-0GC13-0AX0 SIMATIC HMI TP700 Comfort Với Phần Mềm
Chuẩn bị:
- Màn hình 6AV2124-0GC13-0AX0 SIMATIC HMI TP700 Comfort.
- Máy tính cài đặt phần mềm WinCC Comfort (TIA Portal).
- Cáp kết nối (Ethernet, USB,…) tùy thuộc vào giao thức truyền thông sử dụng.
- Nguồn cấp 24V DC cho HMI.
Kết nối phần cứng:
- Kết nối nguồn cấp 24V DC cho HMI.
- Kết nối cáp truyền thông giữa HMI và máy tính (hoặc PLC).
Cài đặt phần mềm:
- Cài đặt phần mềm WinCC Comfort (TIA Portal) trên máy tính (nếu chưa có).
- Đảm bảo máy tính đã cài đặt driver cho HMI (thường được cài đặt tự động khi cài đặt WinCC).
Tạo dự án mới trong WinCC Comfort:
- Mở phần mềm WinCC Comfort.
- Chọn “Create new project”.
- Đặt tên cho dự án và chọn đường dẫn lưu trữ.
- Chọn loại HMI là “SIMATIC HMI TP700 Comfort”.
- Chọn giao thức truyền thông phù hợp (ví dụ: PROFINET, Ethernet/IP,…).
- Cấu hình địa chỉ IP cho HMI (nếu sử dụng giao thức Ethernet).
Kết nối với HMI:
- Trong cửa sổ dự án, chọn “Devices & networks”.
- Click chuột phải vào HMI và chọn “Connect”.
- Nhập địa chỉ IP của HMI (nếu cần).
- Chờ đợi quá trình kết nối hoàn tất.
Tải dự án xuống HMI:
- Sau khi đã kết nối thành công với HMI, bạn có thể bắt đầu tạo giao diện HMI, cấu hình các biến, thiết lập các chức năng,…
- Khi đã hoàn thành việc lập trình, click vào nút “Download to device” để tải dự án xuống HMI.
Kiểm tra kết nối:
- Sau khi tải dự án xuống HMI, kiểm tra lại kết nối giữa HMI và PLC (hoặc các thiết bị khác).
- Thử nghiệm các chức năng của HMI để đảm bảo hoạt động đúng như mong muốn.
Lưu ý
- Đảm bảo rằng địa chỉ IP của HMI và máy tính (hoặc PLC) nằm trong cùng một dải mạng.
- Kiểm tra kỹ các kết nối cáp trước khi thực hiện.
- Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết.
5. Cách Lập Trình 6AV2124-0GC13-0AX0 SIMATIC HMI TP700 Comfort
Tạo giao diện HMI:
- Sử dụng các đối tượng đồ họa có sẵn trong thư viện của WinCC Comfort (TIA Portal) như nút bấm, đèn báo, thanh trượt, biểu đồ,… để tạo giao diện HMI.
- Tùy chỉnh thuộc tính của các đối tượng như màu sắc, kích thước, vị trí,…
- Thêm các hình ảnh, biểu tượng,… để làm cho giao diện trực quan hơn.
Tạo các biến (tags):
- Tạo các biến để liên kết giữa HMI và PLC (hoặc các thiết bị khác).
- Đặt tên biến, kiểu dữ liệu, địa chỉ,…
Gán các biến cho các đối tượng:
Gán các biến đã tạo cho các đối tượng trên giao diện HMI. Ví dụ: gán biến điều khiển động cơ cho nút bấm “Start/Stop”.
Tạo các sự kiện (events):
Tạo các sự kiện để thực hiện các hành động khi có tương tác với các đối tượng trên giao diện HMI. Ví dụ: khi nhấn nút “Start”, gửi tín hiệu điều khiển đến PLC để khởi động động cơ.
Tạo các màn hình (screens):
- Tạo các màn hình khác nhau để hiển thị các thông tin khác nhau. Ví dụ: màn hình chính, màn hình cài đặt, màn hình cảnh báo,…
- Tạo các nút điều hướng để chuyển đổi giữa các màn hình.
Cấu hình các chức năng nâng cao:
Cấu hình các chức năng như ghi dữ liệu, báo cáo, bảo mật, kết nối từ xa,…
Mô phỏng và kiểm tra:
- Sử dụng chức năng mô phỏng của WinCC Comfort để kiểm tra hoạt động của giao diện HMI trước khi tải xuống thiết bị.
- Thực hiện các bài kiểm tra thực tế để đảm bảo HMI hoạt động đúng như mong muốn.
Ví dụ
Để tạo một nút bấm “Start/Stop” để điều khiển một động cơ, bạn có thể thực hiện các bước sau:
Thêm một nút bấm vào giao diện HMI.
Tạo hai biến: Motor_Start (kiểu BOOL, địa chỉ đầu ra của PLC điều khiển động cơ) và Motor_Status (kiểu BOOL, địa chỉ đầu vào của PLC cho biết trạng thái của động cơ).
Gán biến Motor_Status cho thuộc tính “Process value” của nút bấm.
Tạo hai sự kiện cho nút bấm:
- Sự kiện “Press”: Gán giá trị TRUE cho biến
Motor_Start. - Sự kiện “Release”: Gán giá trị FALSE cho biến
Motor_Start.
Mẹo lập trình
- Sử dụng các template có sẵn trong WinCC Comfort để tiết kiệm thời gian.
- Tổ chức các biến và màn hình một cách khoa học để dễ quản lý.
- Viết các script (nếu cần) để thực hiện các tác vụ phức tạp hơn.
- Thường xuyên lưu lại dự án để tránh mất dữ liệu.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AV2124-0GC13-0AX0 SIMATIC HMI TP700 Comfort
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Màn hình không hiển thị | Mất nguồn, cáp kết nối lỏng, lỗi phần cứng | Kiểm tra nguồn cấp, kiểm tra cáp kết nối, khởi động lại HMI, liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn nếu vẫn không khắc phục được. |
| Màn hình bị treo | Lỗi phần mềm, xung đột phần mềm, quá tải bộ nhớ | Khởi động lại HMI, kiểm tra lại chương trình, nâng cấp firmware, giảm tải bộ nhớ bằng cách xóa bớt các dữ liệu không cần thiết. |
| Không kết nối được với PLC | Sai địa chỉ IP, sai cấu hình truyền thông, cáp kết nối lỗi | Kiểm tra địa chỉ IP của HMI và PLC, kiểm tra cấu hình truyền thông trong WinCC Comfort, kiểm tra cáp kết nối. |
| Lỗi truyền thông | Nhiễu tín hiệu, cáp kết nối quá dài, cấu hình truyền thông không chính xác | Sử dụng cáp chống nhiễu, giảm chiều dài cáp kết nối, kiểm tra lại cấu hình truyền thông. |
| Không tải được dự án xuống HMI | Lỗi kết nối, lỗi phần mềm, phiên bản WinCC Comfort không tương thích | Kiểm tra kết nối giữa máy tính và HMI, kiểm tra lại dự án, cập nhật phiên bản WinCC Comfort, thử tải dự án xuống một HMI khác để kiểm tra. |
| Màn hình cảm ứng không hoạt động | Lỗi cảm ứng, lỗi phần cứng | Hiệu chỉnh lại màn hình cảm ứng, kiểm tra kết nối cáp cảm ứng, liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn nếu vẫn không khắc phục được. |
| Hiển thị sai thông tin | Lỗi lập trình, lỗi cấu hình biến | Kiểm tra lại chương trình, kiểm tra lại cấu hình biến, đảm bảo rằng các biến được gán đúng địa chỉ. |
| Không lưu được dữ liệu vào thẻ nhớ | Thẻ nhớ lỗi, thẻ nhớ không tương thích, cấu hình ghi dữ liệu không chính xác | Thay thế thẻ nhớ khác, sử dụng thẻ nhớ tương thích với HMI, kiểm tra lại cấu hình ghi dữ liệu. |
| Lỗi thời gian thực (Real-time error) | Cấu hình thời gian không chính xác, lỗi hệ điều hành | Kiểm tra và cài đặt lại thời gian hệ thống, cập nhật firmware, liên hệ với bộ phận hỗ trợ kỹ thuật. |
Lưu ý chung
- Luôn sao lưu dự án HMI trước khi thực hiện bất kỳ thay đổi nào.
- Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết.
- Liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 nếu bạn gặp bất kỳ khó khăn nào trong quá trình khắc phục lỗi.
7. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn: Nâng Tầm Hệ Thống Của Bạn Với 6AV2124-0GC13-0AX0
Thanhthienphu.vn tin rằng, với những thông tin chi tiết và hữu ích về 6AV2124-0GC13-0AX0 SIMATIC HMI TP700 Comfort mà chúng tôi đã chia sẻ, các bạn đã có thể hình dung rõ ràng về những lợi ích vượt trội mà sản phẩm này mang lại.
Đừng để hệ thống điều khiển và giám sát của bạn trở nên lỗi thời và kém hiệu quả. Hãy đầu tư vào SIMATIC HMI TP700 Comfort ngay hôm nay để:
- Nâng cao năng suất: Tăng tốc độ sản xuất, giảm thiểu thời gian chết máy.
- Tiết kiệm chi phí: Giảm chi phí vận hành, bảo trì, sửa chữa.
- Đảm bảo an toàn: Tạo môi trường làm việc an toàn, giảm thiểu rủi ro tai nạn.
- Nâng cao khả năng cạnh tranh: Cải thiện chất lượng sản phẩm, đáp ứng yêu cầu ngày càng cao của thị trường.
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất:
- Hotline: 08.12.77.88.99
- Website: thanhthienphu.vn
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
