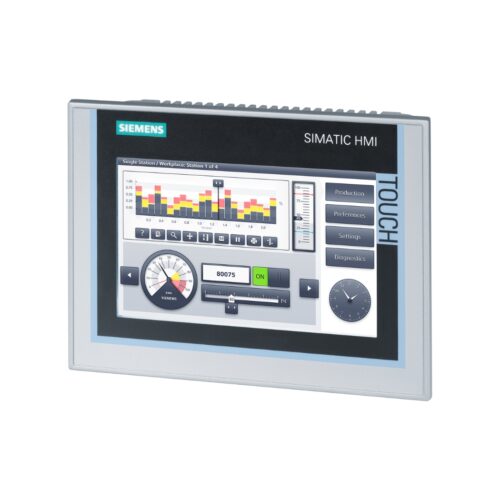

6AV2124-0GC01-0AX0 HMI TP700 Comfort

6AV2124-0GC01-0AX0 HMI TP700 Comfort là màn hình cảm ứng tân tiến, mang lại hiệu suất tối ưu và sự tiện lợi cho các hệ thống tự động hóa của bạn. Hãy đến với thanhthienphu.vn, nơi cung cấp giải pháp tự động hóa hàng đầu, để sở hữu ngay sản phẩm ưu việt này, nâng tầm vận hành và gặt hái thành công vang dội.

1. Thông Tin Chi Tiết Về Sản Phẩm

6AV2124-0GC01-0AX0 HMI TP700 Comfort là một thiết bị tiên tiến, mang lại những trải nghiệm tuyệt vời cho người dùng trong ngành điện công nghiệp. Đây là màn hình cảm ứng HMI thuộc dòng SIMATIC HMI Comfort Panel của Siemens, được thiết kế để đáp ứng những yêu cầu cao về hiển thị và vận hành trong các hệ thống tự động hóa. Sản phẩm này đang được cung cấp chính hãng tại thanhthienphu.vn với đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng. Thanhthienphu.vn, với uy tín lâu năm trong lĩnh vực cung cấp thiết bị điện công nghiệp, tự tin mang đến cho quý khách hàng sản phẩm tốt nhất, giá cả cạnh tranh và dịch vụ hậu mãi tận tâm. Hơn nữa, thanhthienphu.vn còn có đội ngũ kỹ thuật viên giàu kinh nghiệm, sẵn sàng hỗ trợ khách hàng trong việc lựa chọn, lắp đặt và vận hành sản phẩm một cách hiệu quả nhất. Hãy đến với thanhthienphu.vn để trải nghiệm sự khác biệt và nâng tầm hệ thống tự động hóa của bạn.

2. Cấu Tạo Sản Phẩm

6AV2124-0GC01-0AX0 HMI TP700 Comfort là sản phẩm được thiết kế tỉ mỉ, đảm bảo độ bền bỉ và hiệu suất hoạt động vượt trội trong môi trường công nghiệp khắc nghiệt. Cấu tạo của sản phẩm này là sự kết hợp hoàn hảo giữa các thành phần cao cấp, mang lại sự ổn định và tin cậy cho người sử dụng. Vỏ ngoài của màn hình HMI này được chế tạo từ nhựa cao cấp, có khả năng chống va đập tốt, bảo vệ các linh kiện bên trong khỏi những tác động từ môi trường bên ngoài. Mặt trước của màn hình được bảo vệ bởi lớp kính cường lực, chống trầy xước và bụi bẩn, đảm bảo khả năng hiển thị rõ ràng trong suốt quá trình sử dụng. Bên trong, màn hình được trang bị bộ vi xử lý mạnh mẽ, giúp xử lý thông tin nhanh chóng và chính xác. Bộ nhớ dung lượng lớn cho phép lưu trữ nhiều dữ liệu và ứng dụng, phục vụ cho các yêu cầu vận hành phức tạp. Với thiết kế thông minh, sản phẩm này dễ dàng lắp đặt và tích hợp vào hệ thống hiện có, tiết kiệm thời gian và công sức cho người sử dụng.

Màn hình: Màn hình cảm ứng điện trở 7 inch, độ phân giải 800 x 480 pixel, hiển thị màu sắc sống động với 65.536 màu.

Bộ xử lý: Sử dụng bộ vi xử lý ARM, đảm bảo khả năng xử lý dữ liệu nhanh chóng và mượt mà.

Bộ nhớ: Bộ nhớ chương trình 12 MB, đủ lớn để lưu trữ các ứng dụng HMI phức tạp.

Giao diện:

• 1 x PROFINET: Kết nối với các thiết bị PLC Siemens và các thiết bị hỗ trợ PROFINET khác.
• 1 x MPI/PROFIBUS DP: Hỗ trợ kết nối với các hệ thống sử dụng chuẩn truyền thông MPI hoặc PROFIBUS DP.
• 1 x USB: Cho phép kết nối với các thiết bị ngoại vi như chuột, bàn phím, USB lưu trữ.
• 1 x Ethernet: Kết nối mạng Ethernet tiêu chuẩn.
• 1 x SD card slot: Khe cắm thẻ nhớ SD, mở rộng khả năng lưu trữ dữ liệu.

Vỏ bảo vệ: Thiết kế chắc chắn với mặt trước đạt chuẩn IP65, chống bụi và nước hiệu quả, mặt sau đạt chuẩn IP20.

Nguồn cấp: Sử dụng nguồn điện một chiều 24 V DC, dải điện áp cho phép từ 19,2 V đến 28,8 V, đảm bảo hoạt động ổn định.

3. Các Tính Năng Chính Của Sản Phẩm

6AV2124-0GC01-0AX0 HMI TP700 Comfort là màn hình HMI tiên tiến, mang lại những tính năng vượt trội, giúp nâng cao hiệu quả vận hành và giám sát hệ thống tự động hóa. Sản phẩm này được tích hợp nhiều công nghệ hiện đại, đáp ứng mọi nhu cầu khắt khe của người dùng. Trước hết, màn hình cảm ứng điện trở 7 inch của thiết bị này cung cấp giao diện trực quan, dễ sử dụng, giúp người vận hành dễ dàng thao tác và điều khiển hệ thống. Tiếp theo, khả năng hiển thị đồ họa sắc nét với độ phân giải cao 800×480 pixel và 65.536 màu mang lại hình ảnh rõ ràng, sống động, giúp giám sát các thông số hệ thống một cách chính xác. Bên cạnh đó, sản phẩm còn hỗ trợ nhiều chuẩn kết nối như PROFINET, PROFIBUS DP, USB, Ethernet, cho phép kết nối linh hoạt với nhiều thiết bị khác nhau trong hệ thống tự động hóa. Tính năng lưu trữ dữ liệu thông qua thẻ nhớ SD và USB giúp người dùng dễ dàng lưu trữ và truy xuất dữ liệu vận hành, phục vụ cho việc phân tích và cải tiến hệ thống.

• Hiển thị trực quan: Màn hình cảm ứng 7 inch với độ phân giải 800 x 480 pixel cung cấp hình ảnh rõ ràng, sắc nét, giúp người vận hành dễ dàng quan sát và điều khiển hệ thống.
• Kết nối đa dạng: Hỗ trợ nhiều chuẩn kết nối như PROFINET, MPI/PROFIBUS DP, USB, Ethernet, cho phép kết nối linh hoạt với các thiết bị khác trong hệ thống tự động hóa.
• Lưu trữ dữ liệu: Hỗ trợ lưu trữ dữ liệu thông qua thẻ nhớ SD và USB, giúp người dùng dễ dàng lưu trữ và truy xuất dữ liệu vận hành.
• Bảo mật: Tích hợp các tính năng bảo mật như quản lý người dùng, mật khẩu bảo vệ, giúp bảo vệ hệ thống khỏi truy cập trái phép.
• Hiệu suất cao: Bộ xử lý ARM mạnh mẽ, bộ nhớ 12 MB đảm bảo khả năng xử lý dữ liệu nhanh chóng và ổn định.
• Thiết kế bền bỉ: Vỏ bảo vệ chắc chắn, đạt chuẩn IP65 (mặt trước), chống bụi và nước hiệu quả, phù hợp với môi trường công nghiệp khắc nghiệt.
• Dễ dàng lập trình: Tương thích với phần mềm WinCC Comfort (TIA Portal), cho phép người dùng dễ dàng lập trình giao diện HMI theo nhu cầu.
• Tính năng cảnh báo: Hệ thống cảnh báo linh hoạt giúp người vận hành nhanh chóng phát hiện và xử lý các sự cố trong hệ thống.
• Đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt, giúp người dùng dễ dàng sử dụng.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Việc kết nối 6AV2124-0GC01-0AX0 HMI TP700 Comfort với phần mềm WinCC Comfort (TIA Portal) là bước quan trọng để cấu hình và lập trình giao diện người máy. Quy trình này được thực hiện một cách dễ dàng thông qua các bước hướng dẫn chi tiết sau đây. Trước tiên, hãy đảm bảo rằng bạn đã cài đặt phần mềm WinCC Comfort (TIA Portal) trên máy tính. Sau đó, sử dụng cáp Ethernet để kết nối màn hình HMI với máy tính. Trên màn hình HMI, vào phần cài đặt mạng và cấu hình địa chỉ IP phù hợp với mạng của bạn. Tiếp theo, mở phần mềm WinCC Comfort và tạo một dự án mới. Trong dự án, thêm thiết bị HMI TP700 Comfort và cấu hình các thông số kết nối. Sau khi hoàn tất cấu hình, bạn có thể bắt đầu thiết kế giao diện người máy theo nhu cầu của mình. Cuối cùng, tải dự án xuống màn hình HMI và kiểm tra kết nối.

• Bước 1: Cài đặt phần mềm WinCC Comfort (TIA Portal) trên máy tính. Bạn có thể tải phần mềm từ trang web chính thức của Siemens.
• Bước 2: Kết nối cáp Ethernet giữa cổng Ethernet trên màn hình HMI TP700 Comfort và cổng Ethernet trên máy tính hoặc mạng.
• Bước 3: Cấu hình địa chỉ IP cho màn hình HMI. Trên màn hình HMI, vào phần “Control Panel” -> “Communication” -> “Ethernet”. Đặt địa chỉ IP, Subnet Mask và Gateway phù hợp với mạng của bạn. Ví dụ: Địa chỉ IP: 192.168.0.10 – Subnet Mask: 255.255.255.0 – Gateway: 192.168.0.1
• Bước 4: Mở phần mềm WinCC Comfort (TIA Portal) trên máy tính.
• Bước 5: Tạo một dự án mới (New Project).
• Bước 6: Thêm thiết bị HMI TP700 Comfort vào dự án. Trong cửa sổ “Devices & Networks”, chọn “Add new device”, sau đó chọn “SIMATIC HMI” -> “Comfort Panels” -> “7”” display” -> “TP700 Comfort” -> “6AV2124-0GC01-0AX0”.
• Bước 7: Cấu hình kết nối giữa HMI và PLC. Trong cửa sổ “Devices & Networks”, chọn “Connections”, sau đó kéo thả kết nối từ HMI đến PLC.
• Bước 8: Cấu hình địa chỉ IP của HMI trong phần mềm. Trong cửa sổ “Device configuration” của HMI, chọn “PROFINET interface” -> “Ethernet addresses” và nhập địa chỉ IP đã cấu hình trên màn hình HMI.
• Bước 9: Tải dự án xuống màn hình HMI. Chọn “Download to device” và làm theo hướng dẫn trên màn hình.
• Bước 10: Kiểm tra kết nối. Sau khi tải dự án thành công, bạn có thể kiểm tra kết nối giữa HMI và PLC bằng cách thử đọc/ghi dữ liệu từ HMI.

5. Cách Lập Trình Sản Phẩm

Lập trình 6AV2124-0GC01-0AX0 HMI TP700 Comfort là quá trình tạo ra giao diện người máy thân thiện, đáp ứng nhu cầu giám sát và điều khiển hệ thống tự động hóa. Việc lập trình được thực hiện thông qua phần mềm WinCC Comfort (TIA Portal), một công cụ mạnh mẽ và trực quan của Siemens. Để bắt đầu, người dùng cần tạo một dự án mới trong WinCC Comfort và thêm thiết bị HMI TP700 Comfort vào dự án. Sau đó, tiến hành thiết kế giao diện người máy bằng cách thêm các đối tượng như nút nhấn, đèn báo, biểu đồ, và các trường nhập/xuất dữ liệu. Tiếp theo, người dùng cần liên kết các đối tượng trên giao diện với các biến trong PLC để có thể đọc và ghi dữ liệu. WinCC Comfort cung cấp nhiều công cụ hỗ trợ lập trình như thư viện đối tượng, trình soạn thảo kịch bản, và các hàm chức năng tích hợp sẵn, giúp người dùng dễ dàng tạo ra các ứng dụng HMI phức tạp. Sau khi hoàn tất thiết kế, người dùng cần tải dự án xuống màn hình HMI và kiểm tra hoạt động.

• Bước 1: Mở dự án đã tạo trong WinCC Comfort (TIA Portal).
• Bước 2: Thiết kế giao diện người máy (HMI). Trong cửa sổ “Screens”, bạn có thể thêm các màn hình mới và thiết kế giao diện bằng cách sử dụng các đối tượng có sẵn trong thư viện “Toolbox” như: Basic objects: Rectangle, Ellipse, Line, Text field, Graphic view. Elements: Button, Switch, Slider, Gauge, Bar. Controls: Symbolic I/O field, Recipe view, Alarm view, Trend view.
• Bước 3: Liên kết các đối tượng trên giao diện HMI với các biến trong PLC. Chọn đối tượng trên giao diện HMI, sau đó trong cửa sổ “Properties”, chọn “Events” hoặc “Animations” và liên kết với các biến trong PLC.
• Bước 4: Lập trình kịch bản (Scripting). WinCC Comfort hỗ trợ ngôn ngữ lập trình VBScript, cho phép bạn tạo các kịch bản để thực hiện các tác vụ phức tạp hơn.
• Bước 5: Cấu hình hệ thống cảnh báo (Alarm system). Trong cửa sổ “HMI alarms”, bạn có thể định nghĩa các cảnh báo và liên kết với các biến trong PLC.
• Bước 6: Cấu hình lưu trữ dữ liệu (Data logging). WinCC Comfort cho phép bạn lưu trữ dữ liệu vận hành vào thẻ nhớ SD hoặc USB.
• Bước 7: Tạo người dùng và phân quyền truy cập. Trong cửa sổ “Security settings”, bạn có thể tạo người dùng mới và phân quyền truy cập cho từng người dùng.
• Bước 8: Tải dự án xuống màn hình HMI. Chọn “Download to device” và làm theo hướng dẫn trên màn hình.
• Bước 9: Kiểm tra và gỡ lỗi. Sau khi tải dự án xuống màn hình HMI, bạn cần kiểm tra hoạt động của giao diện HMI và gỡ lỗi nếu cần.

6. Khắc Phục Một Số Lỗi Thường Gặp

Trong quá trình sử dụng 6AV2124-0GC01-0AX0 HMI TP700 Comfort, người dùng có thể gặp phải một số lỗi nhất định. Tuy nhiên, với sự hiểu biết về nguyên nhân và cách khắc phục, những vấn đề này có thể được giải quyết một cách nhanh chóng và hiệu quả. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi mất kết nối:

Nguyên nhân: Lỗi kết nối có thể do cáp mạng bị lỏng, hỏng, cấu hình địa chỉ IP không chính xác, hoặc lỗi mạng.

Cách khắc phục:

• Kiểm tra lại cáp mạng, đảm bảo cáp được cắm chắc chắn vào cổng Ethernet trên màn hình HMI và máy tính hoặc mạng.
• Kiểm tra địa chỉ IP của màn hình HMI và máy tính, đảm bảo chúng cùng dải mạng và không trùng lặp.
• Khởi động lại màn hình HMI và máy tính.
• Kiểm tra cấu hình tường lửa trên máy tính, đảm bảo tường lửa không chặn kết nối đến màn hình HMI.

Lỗi màn hình cảm ứng không hoạt động:

Nguyên nhân: Màn hình cảm ứng có thể không hoạt động do lỗi phần cứng, lỗi phần mềm, hoặc bị bẩn.

Cách khắc phục:

• Vệ sinh màn hình cảm ứng bằng khăn mềm và dung dịch vệ sinh chuyên dụng.
• Hiệu chỉnh lại màn hình cảm ứng. Trên màn hình HMI, vào phần “Control Panel” -> “Touch” và chọn “Calibrate”.
• Khởi động lại màn hình HMI.
• Cập nhật firmware cho màn hình HMI.

Lỗi hiển thị:

Nguyên nhân: Lỗi hiển thị có thể do độ phân giải màn hình không phù hợp, lỗi card đồ họa, hoặc lỗi phần mềm.

Cách khắc phục:

• Kiểm tra độ phân giải màn hình trong phần mềm WinCC Comfort, đảm bảo độ phân giải phù hợp với màn hình HMI (800 x 480 pixel).
• Khởi động lại màn hình HMI.
• Cập nhật firmware cho màn hình HMI.

Lỗi không tải được dự án:

Nguyên nhân: Lỗi không tải được dự án có thể do dung lượng dự án quá lớn, lỗi kết nối, hoặc phiên bản phần mềm WinCC Comfort không tương thích.

Cách khắc phục:

• Kiểm tra dung lượng dự án, đảm bảo dung lượng dự án không vượt quá dung lượng bộ nhớ của màn hình HMI (12 MB).
• Kiểm tra kết nối giữa máy tính và màn hình HMI.
• Kiểm tra phiên bản phần mềm WinCC Comfort, đảm bảo phiên bản phần mềm tương thích với màn hình HMI.
