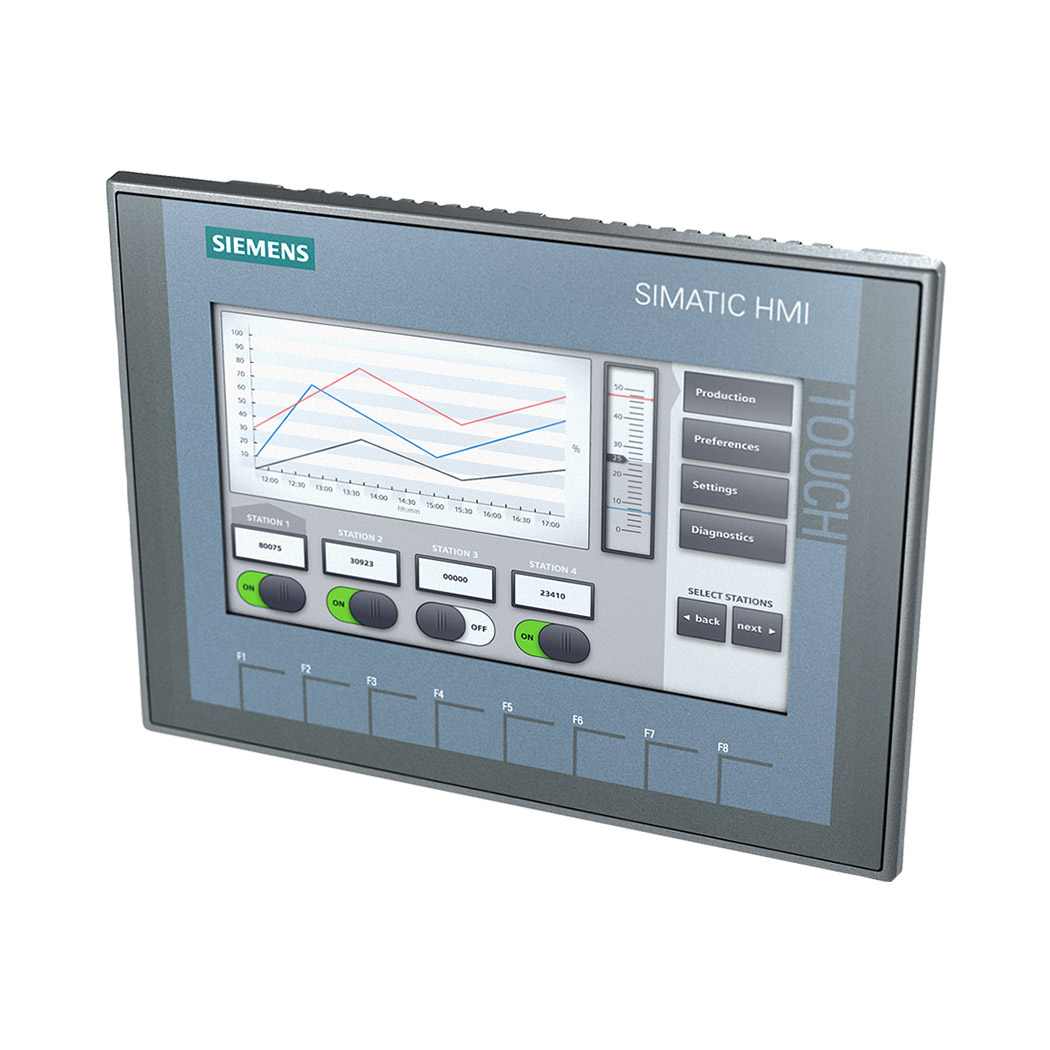

6AV2123-2GB03-0AX0 – HMI Siemens KTP700 7inch

HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0, giải pháp vận hành lý tưởng, nâng tầm tự động hóa cho hệ thống của bạn, kiến tạo tương lai sản xuất thông minh và hiệu quả. Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chất lượng, đưa đến tay bạn thiết bị điều khiển, giám sát ưu việt, góp phần gia tăng năng suất vượt trội. giao diện người máy, bảng điều khiển cảm ứng.

1. Thông tin chi tiết về sản phẩm HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0

HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0 là một thiết bị tân tiến, tích hợp nhiều công nghệ hiện đại, mang lại lợi ích to lớn trong việc điều khiển và giám sát hệ thống tự động hóa. Với thiết kế thông minh, độ bền cao và khả năng vận hành mạnh mẽ, KTP700 Basic PN xứng đáng là lựa chọn hàng đầu cho các kỹ sư, nhà quản lý đang tìm kiếm giải pháp nâng cấp hệ thống sản xuất. Sản phẩm này hứa hẹn mang đến sự linh hoạt, chính xác và hiệu quả cao trong các ứng dụng công nghiệp, từ dây chuyền sản xuất đến các hệ thống máy móc phức tạp. Việc sở hữu KTP700 không chỉ đơn thuần là mua một thiết bị, mà còn là đầu tư vào tương lai, hướng đến mục tiêu tự động hóa toàn diện, tối ưu hóa quy trình và nâng cao năng lực cạnh tranh trong thời đại công nghiệp 4.0. Với sứ mệnh đồng hành cùng các doanh nghiệp Việt Nam trên con đường phát triển bền vững, thanhthienphu.vn tự hào mang đến sản phẩm HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0 chính hãng, chất lượng cao cùng dịch vụ tận tâm, chuyên nghiệp, đáp ứng mọi yêu cầu khắt khe nhất của bạn.

2. Cấu tạo sản phẩm

HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0 được thiết kế với cấu trúc khoa học, tối ưu cho việc vận hành và bảo trì. Việc hiểu rõ cấu tạo của thiết bị sẽ giúp các kỹ sư, kỹ thuật viên dễ dàng lắp đặt, sử dụng và khắc phục sự cố khi cần thiết. Cấu trúc này không chỉ đảm bảo tính ổn định trong quá trình hoạt động mà còn góp phần kéo dài tuổi thọ của thiết bị. Mỗi bộ phận đều được Siemens nghiên cứu và chế tạo tỉ mỉ, đảm bảo sự tương thích và hoạt động đồng bộ, mang lại hiệu suất cao nhất cho hệ thống. Cấu tạo của sản phẩm được thiết kế để tối ưu hóa không gian lắp đặt, dễ dàng tích hợp vào các tủ điện, bảng điều khiển hiện hữu, giúp tiết kiệm chi phí và thời gian thi công cho doanh nghiệp. Hãy cùng thanhthienphu.vn khám phá chi tiết cấu tạo của HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0:

• Màn hình cảm ứng: Là bộ phận quan trọng nhất, cho phép người dùng tương tác trực tiếp với hệ thống. Màn hình cảm ứng của KTP700 có kích thước 7 inch, độ phân giải cao, hiển thị hình ảnh sắc nét, màu sắc sống động. Được sản xuất trên dây chuyền công nghệ tiên tiến, màn hình này có độ nhạy cao, cho phép thao tác chính xác và nhanh chóng.
• Bộ vi xử lý: Là trái tim của thiết bị, đảm nhiệm việc xử lý các tác vụ điều khiển và giám sát. KTP700 được trang bị bộ vi xử lý mạnh mẽ, đảm bảo khả năng xử lý nhanh chóng, chính xác các yêu cầu từ người dùng và hệ thống.
• Bộ nhớ: Bao gồm bộ nhớ chương trình và bộ nhớ dữ liệu. Bộ nhớ chương trình dùng để lưu trữ các chương trình điều khiển, trong khi bộ nhớ dữ liệu dùng để lưu trữ các thông số, dữ liệu vận hành của hệ thống. KTP700 có bộ nhớ đủ lớn để đáp ứng nhu cầu của các ứng dụng công nghiệp vừa và nhỏ.
• Cổng giao tiếp: KTP700 được trang bị cổng giao tiếp PROFINET, cho phép kết nối với các thiết bị khác trong hệ thống tự động hóa như PLC, biến tần, cảm biến. Cổng giao tiếp này đảm bảo tốc độ truyền dữ liệu nhanh chóng và ổn định, giúp hệ thống hoạt động trơn tru.
• Vỏ bảo vệ: Được làm từ vật liệu cao cấp, có độ bền cao, chống chịu tốt với các tác động từ môi trường như bụi bẩn, độ ẩm, va đập. Vỏ bảo vệ giúp bảo vệ các linh kiện bên trong, đảm bảo thiết bị hoạt động ổn định trong thời gian dài.

3. Các tính năng chính của sản phẩm HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0

Với vai trò là một chuyên gia trong lĩnh vực tự động hóa, thanhthienphu.vn nhận thấy HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0 sở hữu nhiều tính năng vượt trội, đáp ứng tốt nhu cầu ngày càng cao của ngành công nghiệp. Những tính năng này không chỉ giúp nâng cao hiệu quả vận hành mà còn góp phần tối ưu hóa quy trình sản xuất, mang lại lợi ích kinh tế lâu dài cho doanh nghiệp. Việc tích hợp các tính năng tiên tiến vào KTP700 cho thấy cam kết của Siemens trong việc cung cấp các giải pháp tự động hóa hàng đầu, giúp các doanh nghiệp nâng cao năng lực cạnh tranh và thích ứng với sự thay đổi nhanh chóng của thị trường. Đây là những tính năng làm nên sự khác biệt của KTP700 so với các sản phẩm cùng phân khúc, khẳng định vị thế dẫn đầu của Siemens trong lĩnh vực công nghệ tự động hóa. Với kinh nghiệm nhiều năm trong ngành, thanhthienphu.vn tự tin khẳng định rằng HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0 là một giải pháp tối ưu cho các doanh nghiệp đang tìm kiếm sự đổi mới và hiệu quả:

• Giao diện người dùng thân thiện: KTP700 sở hữu giao diện đồ họa trực quan, dễ sử dụng, giúp người vận hành dễ dàng thao tác và giám sát hệ thống. Các biểu tượng, nút bấm được thiết kế rõ ràng, logic, giúp giảm thiểu thời gian đào tạo và nâng cao hiệu quả làm việc.
• Hiển thị trực quan: Màn hình 7 inch độ phân giải cao của KTP700 cho phép hiển thị các thông số, trạng thái của hệ thống một cách rõ ràng, chi tiết. Người dùng có thể dễ dàng theo dõi các thông tin quan trọng như nhiệt độ, áp suất, tốc độ, mức nguyên liệu, từ đó đưa ra các quyết định điều khiển kịp thời.
• Kết nối linh hoạt: Với cổng giao tiếp PROFINET, KTP700 có thể dễ dàng kết nối với các thiết bị khác trong hệ thống tự động hóa, tạo thành một hệ thống đồng bộ, hoạt động hiệu quả. Việc kết nối linh hoạt này giúp tiết kiệm chi phí đầu tư, giảm thiểu thời gian lắp đặt và bảo trì.
• Bảo mật cao: KTP700 được trang bị các tính năng bảo mật tiên tiến, giúp bảo vệ hệ thống khỏi các truy cập trái phép. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp, nơi mà việc bảo mật thông tin và an toàn vận hành là ưu tiên hàng đầu.
• Lập trình dễ dàng: Với phần mềm TIA Portal, việc lập trình cho KTP700 trở nên đơn giản và thuận tiện hơn bao giờ hết. TIA Portal cung cấp một môi trường lập trình tích hợp, cho phép người dùng dễ dàng cấu hình, lập trình và gỡ lỗi cho HMI cũng như các thiết bị khác của Siemens.

4. Hướng dẫn kết nối sản phẩm với phần mềm

Để khai thác tối đa tiềm năng của HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0, việc kết nối với phần mềm TIA Portal là bước quan trọng đầu tiên. Theo nghiên cứu của Siemens, TIA Portal giúp giảm thời gian kỹ thuật lên đến 30% nhờ vào tính năng tích hợp và giao diện thân thiện. Việc kết nối thành công không chỉ giúp người dùng dễ dàng lập trình, cấu hình thiết bị mà còn mở ra khả năng giám sát và điều khiển hệ thống một cách toàn diện. Kết nối này đóng vai trò then chốt trong việc đồng bộ hóa dữ liệu giữa HMI và các thiết bị khác trong hệ thống tự động hóa, tạo nên một hệ sinh thái vận hành mượt mà và hiệu quả. thanhthienphu.vn sẽ hướng dẫn bạn từng bước kết nối HMI Siemens KTP700 với phần mềm TIA Portal một cách chi tiết và dễ hiểu:

Bước 1: Chuẩn bị:

• Đảm bảo máy tính của bạn đã cài đặt phần mềm TIA Portal V13 trở lên.
• Sử dụng cáp Ethernet chuẩn để kết nối HMI KTP700 với máy tính hoặc mạng PROFINET.
• Cấp nguồn 24V DC cho HMI KTP700.

Bước 2: Cài đặt địa chỉ IP cho HMI KTP700:

• Trên màn hình HMI, vào mục “Control Panel” > “PROFINET” > “IP Address”.
• Đặt địa chỉ IP tĩnh cho HMI sao cho phù hợp với dải mạng của bạn. Ví dụ: 192.168.0.2.
• Đặt Subnet mask: 255.255.255.0.
• Nhấn “Apply” để lưu cài đặt.

Bước 3: Tạo project mới trong TIA Portal:

• Mở phần mềm TIA Portal.
• Chọn “Create new project”.
• Đặt tên cho project và chọn đường dẫn lưu trữ.
• Nhấn “Create”.

Bước 4: Thêm thiết bị HMI vào project:

• Trong cửa sổ “Project tree”, chọn “Add new device”.
• Chọn “Panels” > “SIMATIC Basic Panel” > “7” Key Panels” > “KTP700 Basic PN” > “6AV2123-2GB03-0AX0”
• Nhấn “OK”.

Bước 5: Cấu hình kết nối:

• Trong cửa sổ “Devices & networks”, chọn HMI KTP700 vừa thêm vào.
• Trong tab “Properties” > “PROFINET interface” > “Ethernet addresses”, kiểm tra lại địa chỉ IP đã đặt ở bước 2.
• Kết nối với PLC bằng cách kéo thả các tag từ PLC vào màn hình HMI trong cửa sổ “HMI tags”.

Bước 6: Tải chương trình xuống HMI:

• Nhấn chuột phải vào HMI KTP700 trong “Project tree” và chọn “Download to device” > “Hardware and software (only changes)”.
• Chọn “Start search” để tìm kiếm HMI.
• Chọn HMI KTP700 trong danh sách và nhấn “Load”.
• Chờ quá trình tải xuống hoàn tất.

5. Cách lập trình sản phẩm

Sau khi kết nối thành công, việc lập trình HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0 trở nên dễ dàng hơn với sự hỗ trợ của phần mềm TIA Portal. Theo khảo sát của tạp chí Control Engineering, 85% kỹ sư tự động hóa đánh giá cao tính trực quan và dễ sử dụng của TIA Portal. Việc lập trình HMI không chỉ đơn thuần là tạo ra giao diện người dùng mà còn là cầu nối quan trọng giữa người vận hành và hệ thống máy móc. Một chương trình HMI được lập trình tốt sẽ giúp nâng cao hiệu quả giám sát, điều khiển, tối ưu hóa quy trình sản xuất và giảm thiểu sai sót do con người gây ra. Với kinh nghiệm lâu năm trong lĩnh vực cung cấp thiết bị tự động hóa, thanhthienphu.vn hiểu rõ tầm quan trọng của việc lập trình HMI hiệu quả và sẵn sàng chia sẻ những hướng dẫn chi tiết, giúp bạn khai thác tối đa tiềm năng của sản phẩm:

Bước 1: Tạo giao diện người dùng:

• Sử dụng các đối tượng đồ họa có sẵn trong thư viện của TIA Portal như nút nhấn, đèn báo, thanh trượt, đồ thị, để thiết kế giao diện người dùng mong muốn.
• Kéo thả các đối tượng vào màn hình HMI và sắp xếp chúng một cách khoa học, dễ nhìn.

Bước 2: Gán biến cho các đối tượng:

• Liên kết các đối tượng trên màn hình HMI với các biến (tag) trong PLC để hiển thị giá trị và điều khiển thiết bị.
• Chọn đối tượng, vào tab “Properties” > “Events” để gán các sự kiện như nhấn nút, thay đổi giá trị.

Bước 3: Tạo các màn hình khác nhau:

• Tạo các màn hình khác nhau để hiển thị các thông tin khác nhau của hệ thống. Ví dụ: màn hình tổng quan, màn hình chi tiết từng thiết bị, màn hình cảnh báo.
• Sử dụng các nút bấm hoặc menu để chuyển đổi giữa các màn hình.

Bước 4: Lập trình các chức năng nâng cao:

• Sử dụng các script để thực hiện các chức năng phức tạp hơn như tính toán, xử lý dữ liệu, ghi nhật ký sự kiện.
• Tạo các cảnh báo (alarm) để thông báo cho người vận hành khi có sự cố xảy ra.
• Cấu hình bảo mật để giới hạn quyền truy cập vào các chức năng quan trọng của hệ thống.

Bước 5: Mô phỏng và kiểm tra:

• Sử dụng chức năng mô phỏng của TIA Portal để kiểm tra chương trình HMI trước khi tải xuống thiết bị thực.
• Kiểm tra tất cả các chức năng, đảm bảo giao diện người dùng hoạt động chính xác và đáp ứng yêu cầu.

Bước 6: Tải chương trình xuống HMI:

• Thực hiện các bước tương tự như hướng dẫn kết nối ở trên để tải chương trình xuống HMI KTP700.

6. Khắc phục một số lỗi thường gặp

Trong quá trình vận hành HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0, người dùng có thể gặp phải một số lỗi. Việc hiểu rõ nguyên nhân và cách khắc phục các lỗi này sẽ giúp đảm bảo hệ thống hoạt động ổn định, giảm thiểu thời gian dừng máy và nâng cao hiệu quả sản xuất. Theo thống kê của Hiệp hội Tự động hóa Quốc tế (ISA), việc khắc phục sự cố nhanh chóng và hiệu quả có thể giúp giảm 40% thời gian chết của máy móc. Với kinh nghiệm nhiều năm trong lĩnh vực tự động hóa, thanhthienphu.vn đã tổng hợp và đúc kết các giải pháp khắc phục cho một số lỗi thường gặp, giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường:

Lỗi mất kết nối với PLC:

• Nguyên nhân: Cáp kết nối bị lỏng, hỏng, địa chỉ IP cấu hình sai, lỗi mạng PROFINET.
• Giải pháp:
  • Kiểm tra cáp kết nối, đảm bảo cáp được cắm chắc chắn và không bị hư hỏng.
  • Kiểm tra lại địa chỉ IP của HMI và PLC, đảm bảo chúng cùng dải mạng và không bị trùng lặp.
  • Kiểm tra cấu hình mạng PROFINET, đảm bảo các thiết bị được cấu hình đúng.
  • Khởi động lại HMI và PLC.

Lỗi không hiển thị dữ liệu:

• Nguyên nhân: Tag bị gán sai, lỗi truyền thông, lỗi chương trình PLC.
• Giải pháp:
  • Kiểm tra lại việc gán tag cho các đối tượng trên màn hình HMI, đảm bảo đúng tag và đúng kiểu dữ liệu.
  • Kiểm tra kết nối với PLC, đảm bảo không có lỗi truyền thông.
  • Kiểm tra chương trình PLC, đảm bảo các tag được cập nhật dữ liệu chính xác.

Lỗi màn hình cảm ứng không nhạy:

• Nguyên nhân: Màn hình bị bẩn, lỗi phần cứng.
• Giải pháp:
  • Vệ sinh màn hình bằng khăn mềm và dung dịch chuyên dụng.
  • Liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ nếu lỗi do phần cứng.

Lỗi không tải được chương trình xuống HMI:

• Nguyên nhân: Phiên bản phần mềm TIA Portal không tương thích, lỗi kết nối, HMI bị lỗi.
• Giải pháp:
  • Kiểm tra phiên bản phần mềm TIA Portal, đảm bảo tương thích với HMI KTP700.
  • Kiểm tra kết nối giữa máy tính và HMI, đảm bảo cáp kết nối hoạt động tốt.
  • Thử tải chương trình xuống một HMI khác để xác định lỗi do HMI hay do máy tính.
  • Liên hệ với chúng tôi để được hỗ trợ nếu HMI bị lỗi.

7. Liên hệ thanhthienphu để được tư vấn

Nếu bạn đang tìm kiếm một giải pháp tự động hóa hiện đại, hiệu quả và đáng tin cậy, HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0 chính là sự lựa chọn hoàn hảo. Với những tính năng ưu việt, thiết kế thông minh và khả năng vận hành mạnh mẽ, KTP700 hứa hẹn sẽ mang lại những giá trị vượt trội cho hệ thống sản xuất của bạn. Đừng chần chừ, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm sản phẩm tuyệt vời này. Chúng tôi cam kết mang đến cho bạn sản phẩm chính hãng, chất lượng cao cùng dịch vụ hậu mãi chu đáo, tận tâm. Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công, nâng tầm doanh nghiệp và khẳng định vị thế trên thị trường.

Lợi ích khi chọn thanhthienphu.vn:

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm HMI Siemens KTP700 7inch 6AV2123-2GB03-0AX0 chính hãng, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ.
• Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho bạn mức giá tốt nhất thị trường, kèm theo nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ chuyên nghiệp: Chúng tôi cung cấp dịch vụ tư vấn, hỗ trợ kỹ thuật, bảo hành, bảo trì chuyên nghiệp, đảm bảo bạn luôn yên tâm trong suốt quá trình sử dụng sản phẩm.
• Giao hàng nhanh chóng: Với hệ thống kho bãi rộng khắp và đội ngũ giao hàng chuyên nghiệp, thanhthienphu.vn cam kết giao hàng nhanh chóng, đúng hẹn trên toàn quốc.

Hãy liên hệ ngay với chúng tôi qua:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Đội ngũ nhân viên nhiệt tình, giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng lắng nghe và giải đáp mọi thắc mắc của bạn. Chúng tôi tin rằng, với sự tận tâm và chuyên nghiệp của mình, thanhthienphu.vn sẽ là đối tác tin cậy, đồng hành cùng bạn trên con đường phát triển bền vững.
