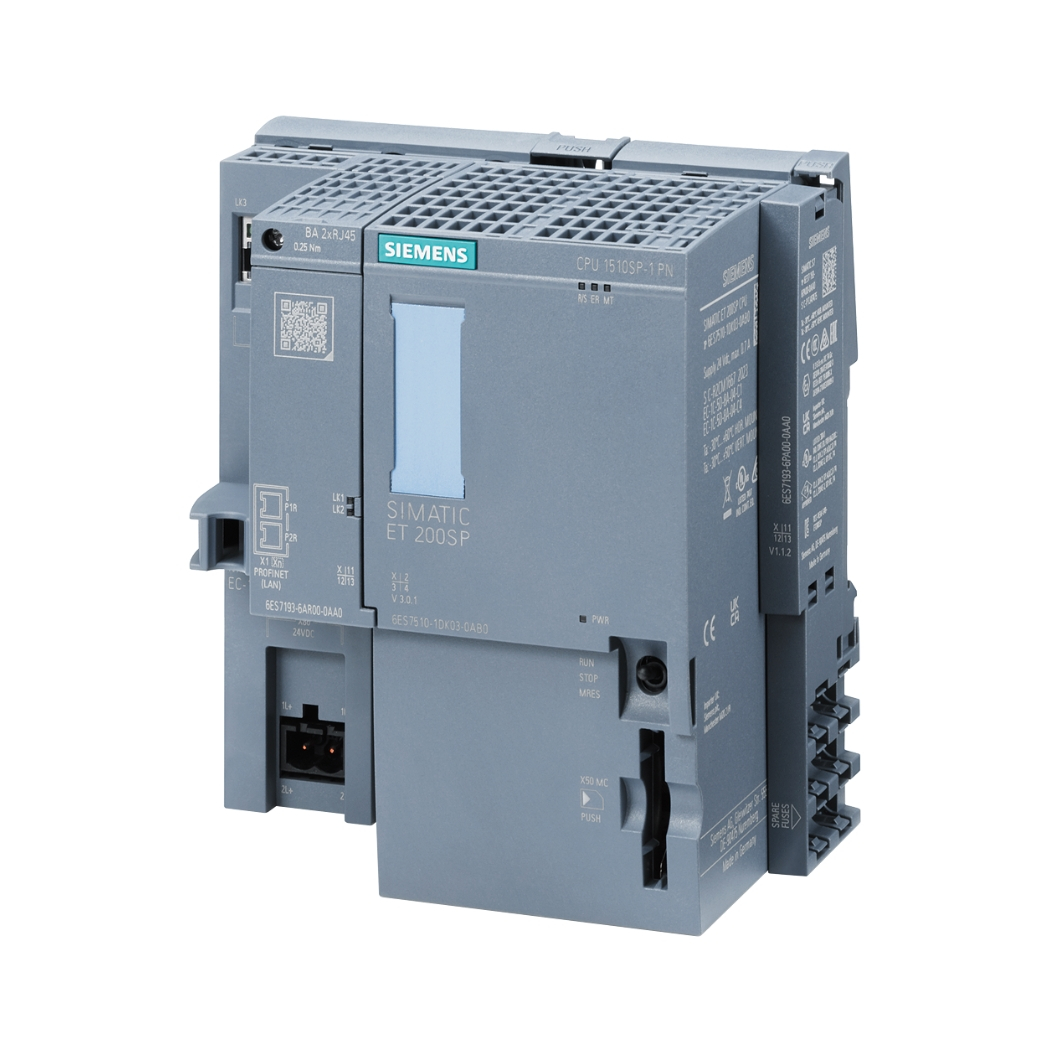

6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU, bộ xử lý trung tâm mạnh mẽ và bền bỉ, chính là trái tim cho hệ thống tự động hóa của bạn, mang đến giải pháp vận hành tối ưu trong môi trường khắc nghiệt.
thanhthienphu.vn tự hào mang đến bạn giải pháp tự động hóa tiên tiến, nâng tầm hiệu suất và độ tin cậy cho mọi ứng dụng công nghiệp.
1. Thông tin chi tiết về 6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Tên sản phẩm | 6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIPLUS ET 200SP |
| Loại CPU | CPU 1510SP-1 PN |
| Bộ nhớ chương trình | 200 KB |
| Bộ nhớ dữ liệu | 750 KB |
| Thời gian xử lý lệnh bit | 72 ns |
| Thời gian xử lý lệnh từ/số thực | 96 ns / 160 ns |
| Giao diện truyền thông | PROFINET IRT (2 cổng), Ethernet |
| Số lượng kết nối tối đa | 64 |
| Nhiệt độ hoạt động | -40 °C đến +70 °C (mở rộng) |
| Độ ẩm hoạt động | 100% RH, có ngưng tụ |
| Khả năng chống chịu | Chống rung, sốc, hóa chất, bụi bẩn theo tiêu chuẩn EN 60721-3-3 Class 3C4, EN 60068-2-6, EN 60068-2-27, EN 60068-2-52 |
| Kích thước (R x C x S) | 35 x 117 x 73 mm |
| Khối lượng | Khoảng 110g |
| Chứng chỉ | CE, UL, CSA, FM, EAC, RCM, KCC, RoHS |
| Phần mềm lập trình | TIA Portal V15.1 trở lên |
| Tính năng đặc biệt | Tích hợp Web server, hỗ trợ OPC UA, bảo mật cấp cao, chẩn đoán lỗi từ xa |
| Giá tham khảo | Liên hệ |
2. Cấu tạo sản phẩm 6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU
6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU được thiết kế với triết lý tối giản nhưng vẫn đảm bảo sự mạnh mẽ và bền bỉ. Sản phẩm có cấu tạo gồm các thành phần chính sau đây, mỗi thành phần đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ tin cậy của toàn bộ hệ thống. Hãy cùng thanhthienphu.vn đi sâu vào từng chi tiết để hiểu rõ hơn về cách mà Siemens tạo ra một sản phẩm vượt trội:
- Vỏ bảo vệ: Được làm từ vật liệu đặc biệt, có khả năng chống chịu va đập, rung động, bụi bẩn, hóa chất và các tác nhân ăn mòn khác. Thiết kế kín giúp bảo vệ các linh kiện bên trong khỏi các yếu tố môi trường khắc nghiệt, đảm bảo hoạt động ổn định trong thời gian dài.
- Bo mạch chính: Là trung tâm xử lý của CPU, chứa bộ vi xử lý, bộ nhớ chương trình, bộ nhớ dữ liệu và các mạch điện tử hỗ trợ. Bo mạch được thiết kế nhiều lớp, với các linh kiện chất lượng cao, đảm bảo tốc độ xử lý nhanh và độ chính xác cao.
- Cổng giao tiếp: Tích hợp 2 cổng PROFINET IRT (cho phép truyền thông thời gian thực) và cổng Ethernet tiêu chuẩn, cho phép kết nối với các thiết bị khác trong hệ thống mạng công nghiệp như màn hình HMI, biến tần, các module I/O mở rộng, và các thiết bị hỗ trợ OPC UA.
- Khe cắm thẻ nhớ: Cho phép mở rộng bộ nhớ chương trình bằng thẻ nhớ SIMATIC Memory Card, giúp tăng khả năng lưu trữ và linh hoạt trong việc nâng cấp chương trình điều khiển.
- Đèn LED báo trạng thái: Cung cấp thông tin trực quan về trạng thái hoạt động của CPU, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Các đầu nối dây: Thiết kế dạng terminal kẹp, dễ dàng đấu nối và tháo lắp, giúp tiết kiệm thời gian thi công và bảo trì.
- Tản nhiệt: Được tích hợp ngay trên vỏ CPU, đảm bảo CPU hoạt động ổn định không bị quá nhiệt, trong các môi trường nhà máy khắc nghiệt
3. Các tính năng chính của 6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU
Không chỉ là một bộ xử lý trung tâm thông thường, 6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU còn tích hợp nhiều tính năng tiên tiến, đáp ứng mọi yêu cầu của các ứng dụng tự động hóa hiện đại. Thanhthienphu.vn tự hào giới thiệu những tính năng nổi bật sau đây, giúp bạn hiểu rõ hơn về giá trị mà sản phẩm mang lại:
- Hiệu suất xử lý vượt trội: Với bộ vi xử lý mạnh mẽ và thời gian xử lý lệnh nhanh, CPU này đảm bảo khả năng xử lý các tác vụ điều khiển phức tạp một cách nhanh chóng và chính xác. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi tốc độ cao và độ tin cậy tuyệt đối.
- Khả năng mở rộng linh hoạt: Hệ thống ET 200SP cho phép mở rộng dễ dàng bằng cách thêm các module I/O, module chức năng và module truyền thông. Điều này giúp bạn dễ dàng tùy biến hệ thống theo nhu cầu cụ thể của từng ứng dụng và mở rộng khi cần thiết.
- Tích hợp truyền thông mạnh mẽ: Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET, Ethernet/IP và OPC UA, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống mạng công nghiệp, từ các cảm biến, cơ cấu chấp hành đến các hệ thống SCADA, MES và ERP.
- Bảo mật nâng cao: Tích hợp các tính năng bảo mật như tường lửa, VPN và mã hóa dữ liệu, giúp bảo vệ hệ thống khỏi các truy cập trái phép và các mối đe dọa an ninh mạng.
- Chẩn đoán lỗi thông minh: Tích hợp các chức năng chẩn đoán lỗi từ xa, giúp người dùng nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy và chi phí bảo trì.
- Hoạt động bền bỉ trong môi trường khắc nghiệt: Được thiết kế để hoạt động ổn định trong môi trường có nhiệt độ cao, độ ẩm cao, rung động mạnh và nhiều bụi bẩn. Điều này đảm bảo hệ thống hoạt động liên tục và tin cậy trong các điều kiện sản xuất khắc nghiệt nhất.
- Lập trình dễ dàng: Sử dụng phần mềm TIA Portal, một môi trường lập trình tích hợp duy nhất cho tất cả các thiết bị tự động hóa của Siemens, giúp đơn giản hóa quá trình thiết kế, cấu hình, lập trình và bảo trì hệ thống.
- Web server tích hợp: Cho phép truy cập và giám sát CPU từ xa thông qua trình duyệt web, giúp người dùng dễ dàng theo dõi trạng thái hoạt động và thực hiện các tác vụ cấu hình mà không cần cài đặt phần mềm đặc biệt.
4. Hướng dẫn kết nối 6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU với phần mềm
Để khai thác tối đa sức mạnh của 6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU, việc kết nối và cấu hình đúng cách với phần mềm TIA Portal là vô cùng quan trọng. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện, đảm bảo bạn có thể tự mình thiết lập hệ thống một cách nhanh chóng và chính xác:
Chuẩn bị:
- Đảm bảo bạn đã cài đặt phần mềm TIA Portal phiên bản V15.1 trở lên trên máy tính.
- Chuẩn bị cáp Ethernet để kết nối máy tính với CPU.
- Đảm bảo CPU đã được cấp nguồn và kết nối với các module I/O cần thiết.
- Tải về và cài đặt GSD file của thiết bị, đây là một loại tệp chứa tất cả các thông tin về thiết bị đó để các công cụ phần mềm có thể nhận ra nó.
Kết nối phần cứng:
Kết nối cáp Ethernet từ cổng mạng của máy tính đến một trong hai cổng PROFINET trên CPU.
Tạo project mới trong TIA Portal:
- Mở phần mềm TIA Portal.
- Chọn “Create new project”.
- Đặt tên cho project và chọn đường dẫn lưu trữ.
- Chọn “Create”.
Thêm CPU vào project:
- Trong cửa sổ “Devices & networks”, chọn “Add new device”.
- Trong danh sách thiết bị, chọn “Controllers” -> “SIMATIC S7-1500” -> “CPU” -> “CPU 1510SP-1 PN”.
- Chọn đúng mã sản phẩm 6AG1510-1SK03-2AB0 và phiên bản firmware tương ứng.
- Nhấp “Add”.
Cấu hình địa chỉ IP cho CPU:
- Trong cửa sổ “Device configuration”, chọn CPU vừa thêm.
- Trong tab “Properties”, chọn “PROFINET interface [X1]”.
- Trong mục “Ethernet addresses”, nhập địa chỉ IP, subnet mask và default gateway phù hợp với mạng của bạn.
- Đảm bảo địa chỉ IP của CPU không trùng với bất kỳ thiết bị nào khác trong mạng.
Kết nối online với CPU:
- Trong thanh công cụ, nhấp vào biểu tượng “Go online”.
- TIA Portal sẽ tự động tìm kiếm và kết nối với CPU.
- Nếu kết nối thành công, biểu tượng trạng thái của CPU sẽ chuyển sang màu xanh lá cây.
Tải cấu hình xuống CPU:
- Sau khi cấu hình xong, nhấp vào biểu tượng “Download to device”.
- TIA Portal sẽ biên dịch cấu hình và tải xuống CPU.
Kiểm tra kết nối:
Sau khi tải cấu hình xong, bạn có thể kiểm tra kết nối bằng cách sử dụng các chức năng chẩn đoán trong TIA Portal.
5. Cách lập trình 6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU
Với TIA Portal, việc lập trình cho 6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU trở nên dễ dàng và trực quan hơn bao giờ hết. Thanhthienphu.vn sẽ hướng dẫn bạn các bước cơ bản để tạo ra một chương trình điều khiển đơn giản, từ đó bạn có thể phát triển thêm theo nhu cầu của ứng dụng:
Tạo khối chương trình (Program blocks):
Trong cửa sổ “Project tree”, chọn “Program blocks” -> “Add new block”.
Bạn có thể chọn các loại khối chương trình khác nhau như:
- Organization Block (OB): Chứa chương trình chính, được thực thi theo chu kỳ hoặc theo sự kiện.
- Function Block (FB): Chứa chương trình con có thể tái sử dụng, có bộ nhớ riêng.
- Function (FC): Chứa chương trình con có thể tái sử dụng, không có bộ nhớ riêng.
- Data Block (DB): Chứa dữ liệu, biến.
Viết chương trình:
Mở khối chương trình bạn muốn viết code.
Sử dụng các ngôn ngữ lập trình được hỗ trợ như:
- LAD (Ladder Diagram): Ngôn ngữ dạng sơ đồ hình thang, quen thuộc với kỹ sư điện.
- FBD (Function Block Diagram): Ngôn ngữ dạng sơ đồ khối chức năng, trực quan và dễ hiểu.
- STL (Statement List): Ngôn ngữ dạng danh sách lệnh, mạnh mẽ và linh hoạt.
- SCL (Structured Control Language): Ngôn ngữ lập trình bậc cao, tương tự như Pascal.
Sử dụng các lệnh và hàm:
TIA Portal cung cấp một thư viện phong phú các lệnh và hàm, giúp bạn thực hiện các tác vụ điều khiển như:
- Lệnh logic: AND, OR, NOT, XOR,…
- Lệnh so sánh: >, <, =, >=, <=,…
- Lệnh toán học: +, -, *, /, SQRT,…
- Lệnh thời gian: TON, TOF, TP,…
- Lệnh đếm: CTU, CTD, CTUD,…
- Lệnh di chuyển dữ liệu: MOVE,…
- Và nhiều lệnh khác…
Gán biến (Tags):
- Tạo các biến để lưu trữ dữ liệu và kết nối với các đầu vào/ra của CPU.
- Trong cửa sổ “PLC tags”, chọn “Add new tag table”.
- Đặt tên cho bảng biến và thêm các biến cần thiết.
- Gán địa chỉ I/O hoặc địa chỉ bộ nhớ cho các biến.
Biên dịch và tải chương trình xuống CPU:
- Sau khi viết xong chương trình, nhấp vào biểu tượng “Compile” để kiểm tra lỗi.
- Nếu không có lỗi, nhấp vào biểu tượng “Download to device” để tải chương trình xuống CPU.
Chạy và kiểm tra chương trình:
- Chuyển CPU sang chế độ RUN.
- Sử dụng các công cụ giám sát trong TIA Portal để theo dõi giá trị của các biến và trạng thái của chương trình.
- Kiểm tra hoạt động của chương trình bằng cách thay đổi các đầu vào và quan sát các đầu ra.
Ví dụ: Viết chương trình điều khiển động cơ chạy/dừng bằng nút nhấn:
// Tạo biến
VAR
Start_Button AT %I0.0 : BOOL; // Nút nhấn Start
Stop_Button AT %I0.1 : BOOL; // Nút nhấn Stop
Motor AT %Q0.0 : BOOL; // Đầu ra điều khiển động cơ
END_VAR
// Chương trình chính (OB1)
NETWORK 1
TITLE "Điều khiển động cơ"
// Mạch tự giữ
Start_Button Motor
---| |---------|/|----+---( )
|
Stop_Button |
---|/|-----------------+
6. Khắc phục một số lỗi thường gặp với 6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU
Trong quá trình vận hành, đôi khi bạn có thể gặp phải một số lỗi với 6AG1510-1SK03-2AB0 SIPLUS ET 200SP CPU. Đừng lo lắng, thanhthienphu.vn sẽ cung cấp cho bạn những hướng dẫn chi tiết để khắc phục các lỗi thường gặp một cách nhanh chóng và hiệu quả, giúp bạn giảm thiểu thời gian dừng máy và đảm bảo hệ thống hoạt động ổn định:
Lỗi đèn LED báo đỏ:
Nguyên nhân: Có thể do lỗi phần cứng, lỗi cấu hình, lỗi chương trình, hoặc lỗi truyền thông.
Khắc phục:
- Kiểm tra nguồn cấp cho CPU.
- Kiểm tra các kết nối cáp.
- Kiểm tra trạng thái của các module I/O.
- Sử dụng chức năng chẩn đoán trong TIA Portal để xem thông tin chi tiết về lỗi.
- Tải lại chương trình hoặc cấu hình nếu cần.
Lỗi mất kết nối với TIA Portal:
Nguyên nhân: Có thể do cáp mạng bị lỏng, địa chỉ IP không đúng, tường lửa chặn kết nối, hoặc lỗi phần mềm.
Khắc phục:
- Kiểm tra kết nối cáp mạng.
- Kiểm tra địa chỉ IP của CPU và máy tính.
- Tắt tường lửa tạm thời để kiểm tra.
- Khởi động lại TIA Portal và thử kết nối lại.
Lỗi chương trình không chạy:
Nguyên nhân: Có thể do lỗi cú pháp, lỗi logic, lỗi gán biến, hoặc CPU đang ở chế độ STOP.
Khắc phục:
- Kiểm tra lại code chương trình để tìm lỗi.
- Sử dụng chức năng debug trong TIA Portal để theo dõi quá trình thực thi của chương trình.
- Đảm bảo CPU đang ở chế độ RUN.
Lỗi đầu vào/ra không hoạt động:
Nguyên nhân: Có thể do module I/O bị lỗi, dây kết nối bị lỏng, cấu hình I/O không đúng, hoặc lỗi chương trình.
Khắc phục:
- Kiểm tra trạng thái của module I/O.
- Kiểm tra dây kết nối.
- Kiểm tra cấu hình I/O trong TIA Portal.
- Kiểm tra code chương trình liên quan đến đầu vào/ra đó.
Lỗi truyền thông:
Nguyên nhân: Có thể do cấu hình mạng không đúng, địa chỉ IP bị trùng, cáp mạng bị lỗi, hoặc lỗi giao thức.
Khắc phục:
- Kiểm tra cấu hình mạng trong TIA Portal.
- Kiểm tra địa chỉ IP của các thiết bị trong mạng.
- Kiểm tra cáp mạng.
- Kiểm tra cài đặt giao thức truyền thông.
