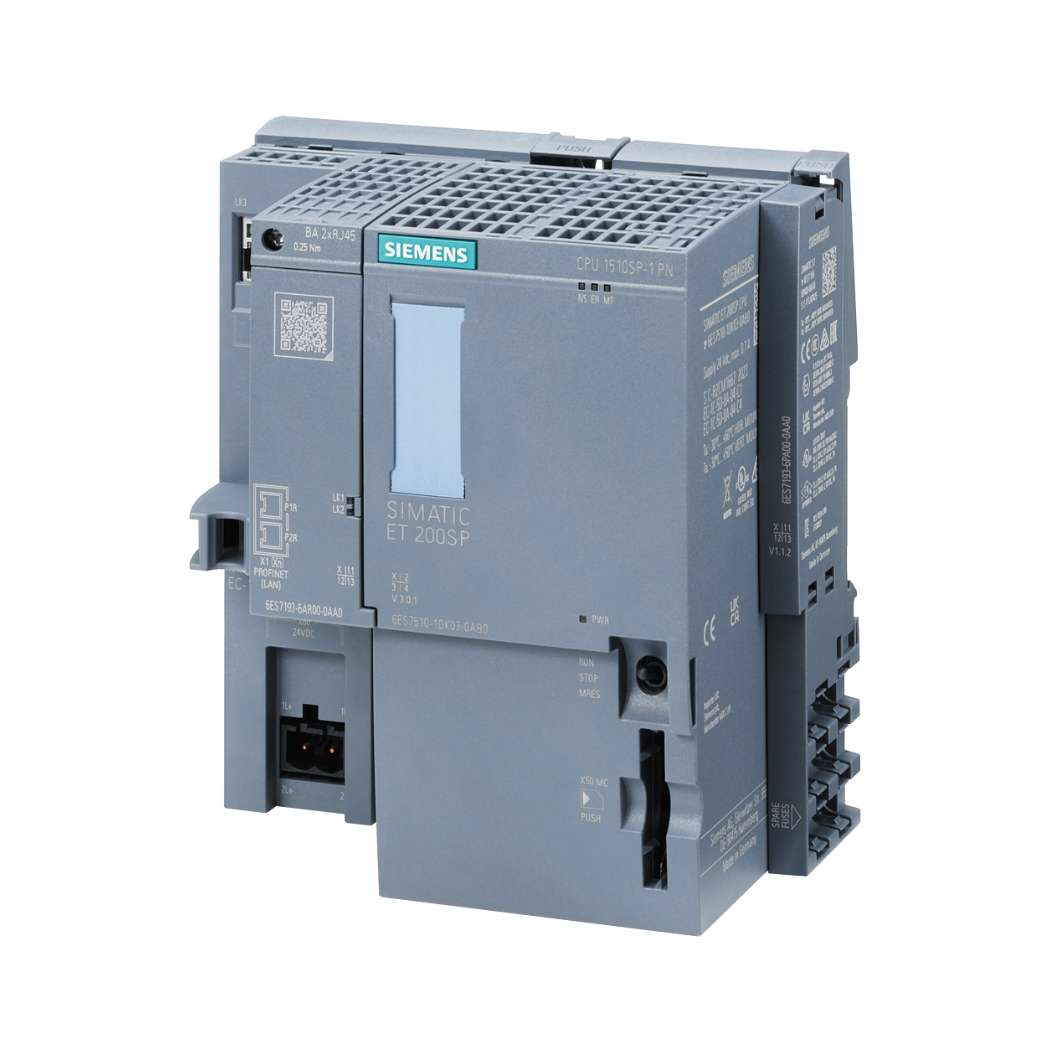

6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU – Trái tim của hệ thống tự động hóa hiện đại, mang đến giải pháp điều khiển mạnh mẽ, linh hoạt và bền bỉ cho các ứng dụng công nghiệp.
Tại thanhthienphu.vn, chúng tôi cung cấp bộ điều khiển lập trình này, cùng với dịch vụ tư vấn, hỗ trợ kỹ thuật tận tâm, giúp bạn tối ưu hóa hiệu suất và nâng tầm hệ thống sản xuất.
1. Thông Tin Chi Tiết Về 6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU
| Thông số kỹ thuật | Mô tả chi tiết |
|---|---|
| Mã sản phẩm | 6AG1510-1DK03-7AB0 |
| Dòng sản phẩm | SIPLUS ET 200SP CPU |
| Loại CPU | CPU 1510SP-1 PN cho SIMATIC ET 200SP |
| Bộ nhớ chương trình | 250 KB |
| Bộ nhớ dữ liệu | 1 MB |
| Giao diện truyền thông | PROFINET IRT (2 cổng switch) |
| Tốc độ xử lý bit | 72 ns |
| Số lượng kết nối tối đa | 64 |
| Hỗ trợ thẻ nhớ SIMATIC | Bắt buộc |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | Tối đa 650 mA |
| Công suất tiêu thụ | 5.3 W |
| Nhiệt độ hoạt động | -40 °C đến +70 °C (mở rộng) |
| Độ ẩm hoạt động | 100% RH, có ngưng tụ, đóng băng |
| Kích thước (Rộng x Cao x Sâu) | 70 mm x 117 mm x 59 mm |
| Trọng lượng | Khoảng 150 g |
2. Cấu Tạo Sản Phẩm 6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU
6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU không chỉ là một bộ điều khiển lập trình mạnh mẽ mà còn là một tác phẩm kỹ thuật với thiết kế tinh tế, tối ưu hóa cho độ bền và hiệu suất trong môi trường công nghiệp. Dưới đây là mô tả chi tiết về cấu tạo của sản phẩm:
Vỏ bảo vệ:
- Chất liệu: Vỏ được làm từ nhựa cao cấp, có khả năng chống cháy, chống va đập và chịu được các tác động từ môi trường như bụi bẩn, hóa chất.
- Thiết kế: Thiết kế dạng module nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail trong tủ điện. Các cổng kết nối được bố trí hợp lý, giúp việc đấu nối dây trở nên dễ dàng và nhanh chóng.
- Lớp phủ bảo vệ (đối với phiên bản SIPLUS): Lớp phủ conformal coating bảo vệ các linh kiện điện tử bên trong khỏi độ ẩm, bụi bẩn, nấm mốc và các tác nhân ăn mòn.
Các cổng kết nối:
- Cổng PROFINET: Hai cổng RJ45 cho phép kết nối mạng PROFINET, hỗ trợ truyền thông tốc độ cao và cấu hình mạng linh hoạt.
- Cổng nguồn: Đầu nối vít hoặc đầu nối đẩy vào (push-in) để cấp nguồn 24 V DC cho CPU.
- Khe cắm thẻ nhớ: Khe cắm thẻ nhớ SIMATIC Memory Card, dùng để lưu trữ chương trình, dữ liệu và cấu hình hệ thống.
Đèn LED báo trạng thái:
- Đèn LED nguồn (PWR): Báo trạng thái nguồn điện.
- Đèn LED lỗi (ERROR): Báo lỗi hệ thống.
- Đèn LED bảo trì (MAINT): Báo trạng thái bảo trì.
- Đèn LED RUN/STOP: Báo trạng thái hoạt động của CPU (chạy hoặc dừng).
- Đèn LED liên kết (LINK): Báo trạng thái kết nối mạng PROFINET.
Bộ xử lý và bộ nhớ:
- Bộ xử lý: CPU tích hợp bộ xử lý mạnh mẽ, cho phép xử lý các lệnh điều khiển phức tạp một cách nhanh chóng và chính xác.
- Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu vận hành và biến).
Tản nhiệt:
Thiết kế tản nhiệt thụ động với các khe thoát nhiệt trên vỏ máy giúp CPU hoạt động ổn định trong dải nhiệt độ rộng, kể cả khi không có quạt làm mát.
Các thành phần khác:
- Bảng mạch in (PCB): Thiết kế nhiều lớp, với các linh kiện được bố trí khoa học, đảm bảo độ tin cậy và hiệu suất cao.
- Các linh kiện điện tử: Sử dụng các linh kiện chất lượng cao, có độ bền và tuổi thọ cao, được lựa chọn kỹ càng từ Siemens.
- Đầu nối: Sử dụng rắc cắm Phoenix chất lượng
3. Các Tính Năng Chính Của 6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU
Hiệu suất xử lý cao:
- Tốc độ xử lý nhanh: Với tốc độ xử lý bit chỉ 72 ns, CPU này đảm bảo khả năng đáp ứng thời gian thực, lý tưởng cho các ứng dụng điều khiển vòng kín, điều khiển chuyển động và các ứng dụng đòi hỏi độ chính xác cao.
- Bộ nhớ lớn: Bộ nhớ chương trình 250 KB và bộ nhớ dữ liệu 1 MB cho phép lưu trữ các chương trình điều khiển phức tạp và lượng lớn dữ liệu vận hành.
- Khả năng xử lý đa nhiệm: CPU có thể thực hiện nhiều tác vụ đồng thời, giúp tối ưu hóa hiệu suất hệ thống.
Kết nối mạng linh hoạt:
- PROFINET IRT: Tích hợp giao diện PROFINET IRT với 2 cổng switch, hỗ trợ truyền thông tốc độ cao, cấu hình mạng linh hoạt (hình sao, đường thẳng, vòng) và các tính năng nâng cao như I-Device, Shared Device.
- Hỗ trợ nhiều giao thức: Ngoài PROFINET, CPU còn có thể hỗ trợ các giao thức truyền thông khác thông qua các module mở rộng, như PROFIBUS, AS-Interface, IO-Link.
Tính mô-đun và khả năng mở rộng:
- Thiết kế mô-đun: CPU là một phần của hệ thống ET 200SP, có thể dễ dàng kết hợp với các module I/O, module truyền thông và các module chức năng khác để tạo thành một hệ thống điều khiển hoàn chỉnh.
- Khả năng mở rộng: Hệ thống có thể mở rộng dễ dàng bằng cách thêm các module, đáp ứng nhu cầu phát triển của ứng dụng.
Tính năng an toàn tích hợp (Safety Integrated):
- Hỗ trợ các chức năng an toàn: CPU có thể được tích hợp với các module an toàn để xây dựng các hệ thống an toàn theo tiêu chuẩn SIL (Safety Integrity Level), đảm bảo an toàn cho người vận hành và thiết bị.
- Giảm thiểu chi phí: Tích hợp an toàn giúp giảm thiểu chi phí phần cứng và đơn giản hóa việc thiết kế hệ thống.
Chẩn đoán và bảo trì dễ dàng:
- Đèn LED báo trạng thái: Cung cấp thông tin trực quan về trạng thái hoạt động của CPU và hệ thống.
- Chẩn đoán từ xa: Có thể truy cập thông tin chẩn đoán từ xa thông qua giao diện web tích hợp hoặc phần mềm TIA Portal.
- Chức năng bảo trì dự đoán: Giúp phát hiện sớm các vấn đề tiềm ẩn, giảm thiểu thời gian chết máy.
Tính năng đặc biệt cho môi trường khắc nghiệt (SIPLUS):
- Dải nhiệt độ hoạt động rộng: Hoạt động ổn định trong dải nhiệt độ từ -40 °C đến +70 °C.
- Chống rung, sốc: Đạt tiêu chuẩn EN 60068-2-6 về khả năng chống rung, sốc.
- Lớp phủ bảo vệ: Chống lại các tác nhân hóa học, sinh học, bụi bẩn và độ ẩm.
4. Hướng Dẫn Kết Nối 6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU Với Phần Mềm
Để kết nối 6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU với phần mềm, bạn cần sử dụng phần mềm TIA Portal (Totally Integrated Automation Portal) của Siemens. Đây là môi trường lập trình và cấu hình tích hợp cho các thiết bị tự động hóa của Siemens. Dưới đây là hướng dẫn chi tiết từng bước:
Bước 1: Chuẩn bị phần cứng và phần mềm
Phần cứng:
- CPU 6AG1510-1DK03-7AB0 SIPLUS ET 200SP
- Thẻ nhớ SIMATIC Memory Card (bắt buộc)
- Cáp Ethernet (RJ45)
- Nguồn điện 24 V DC
- Máy tính cài đặt TIA Portal (phiên bản tương thích)
Phần mềm:
TIA Portal (Totally Integrated Automation Portal)
Bước 2: Lắp đặt và cấp nguồn cho CPU
- Lắp thẻ nhớ SIMATIC vào khe cắm thẻ nhớ trên CPU.
- Gắn CPU lên thanh DIN rail trong tủ điện.
- Kết nối nguồn điện 24 V DC vào đầu nối nguồn của CPU.
- Đảm bảo CPU được nối đất đúng cách.
Bước 3: Kết nối CPU với máy tính
- Cắm một đầu cáp Ethernet vào cổng PROFINET (X1 P1 hoặc X1 P2) trên CPU.
- Cắm đầu còn lại của cáp Ethernet vào cổng mạng trên máy tính.
Bước 4: Cài đặt và cấu hình phần mềm TIA Portal
- Cài đặt TIA Portal trên máy tính (nếu chưa cài đặt).
- Mở TIA Portal và tạo một dự án mới (New Project).
- Chọn loại CPU là “CPU 1510SP-1 PN” trong danh sách thiết bị.
- Đặt tên dự án và chọn thư mục lưu trữ.
Bước 5: Cấu hình địa chỉ IP cho CPU
- Trong cửa sổ dự án (Project tree), chọn “Devices & networks”.
- Nhấp đúp vào biểu tượng CPU để mở cửa sổ cấu hình phần cứng (Hardware configuration).
- Trong cửa sổ cấu hình phần cứng, chọn “PROFINET interface [X1]”.
- Trong tab “Ethernet addresses”, bạn có thể cấu hình địa chỉ IP cho CPU.
- Lưu ý: Địa chỉ IP của CPU phải cùng lớp mạng với địa chỉ IP của máy tính.
- Nhấp vào nút “Compile” để kiểm tra cấu hình.
Bước 6: Tải cấu hình xuống CPU
- Đảm bảo máy tính và CPU đang kết nối mạng.
- Nhấp vào nút “Download to device” (biểu tượng mũi tên xuống) để tải cấu hình xuống CPU.
- Trong cửa sổ “Load preview”, chọn “Start module” để khởi động CPU sau khi tải xong.
- Nhấp vào nút “Load” để bắt đầu quá trình tải.
Bước 7: Kiểm tra kết nối
- Sau khi tải xong, CPU sẽ khởi động và đèn LED RUN/STOP sẽ chuyển sang màu xanh lá cây.
- Trong TIA Portal, bạn có thể sử dụng chức năng “Online & diagnostics” để kiểm tra trạng thái kết nối và chẩn đoán lỗi (nếu có).
5. Cách Lập Trình 6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU
Bước 1: Tạo một chương trình mới
Mở TIA Portal và tạo một dự án mới (như đã hướng dẫn ở phần kết nối).
Trong cửa sổ dự án, chọn “Program blocks” -> “Add new block”.
Chọn loại khối chương trình:
- Organization Block (OB): Khối chương trình chính, được thực thi theo chu kỳ.
- Function Block (FB): Khối chương trình có thể tái sử dụng, có bộ nhớ riêng.
- Function (FC): Khối chương trình có thể tái sử dụng, không có bộ nhớ riêng.
- Data Block (DB): Khối dữ liệu, dùng để lưu trữ dữ liệu.
Chọn ngôn ngữ lập trình:
- LAD (Ladder Diagram): Ngôn ngữ hình thang, quen thuộc với kỹ sư điện.
- FBD (Function Block Diagram): Ngôn ngữ khối chức năng, trực quan và dễ hiểu.
- STL (Statement List): Ngôn ngữ dạng văn bản, mạnh mẽ và linh hoạt.
- SCL (Structured Control Language): Ngôn ngữ lập trình bậc cao, tương tự như Pascal.
- GRAPH (Sequential Function Chart): Ngôn ngữ đồ họa, dùng để lập trình các chuỗi tuần tự.
Bước 2: Viết chương trình
- Sử dụng các công cụ lập trình trong TIA Portal để viết chương trình.
- Kéo thả các phần tử (tiếp điểm, cuộn dây, khối chức năng…) vào mạng lưới (network) trong LAD hoặc FBD.
- Sử dụng các lệnh và hàm có sẵn trong thư viện của TIA Portal.
- Khai báo các biến và tag (biến toàn cục) để lưu trữ dữ liệu.
- Viết các chú thích (comment) để giải thích mã lệnh.
Bước 3: Biên dịch chương trình
- Nhấp vào nút “Compile” (biểu tượng bánh răng) để biên dịch chương trình.
- TIA Portal sẽ kiểm tra lỗi cú pháp và logic trong chương trình.
- Sửa lỗi (nếu có) cho đến khi biên dịch thành công.
Bước 4: Tải chương trình xuống CPU
- Kết nối máy tính với CPU (như đã hướng dẫn ở phần kết nối).
- Nhấp vào nút “Download to device” (biểu tượng mũi tên xuống) để tải chương trình xuống CPU.
Bước 5: Kiểm tra và gỡ lỗi chương trình
- Chuyển CPU sang chế độ RUN.
- Sử dụng chức năng “Online & diagnostics” trong TIA Portal để theo dõi trạng thái của chương trình và giá trị của các biến.
- Sử dụng chức năng “Monitoring” để xem giá trị của các biến trong thời gian thực.
- Sử dụng chức năng “Breakpoint” để dừng chương trình tại một điểm cụ thể và kiểm tra giá trị của các biến.
- Sử dụng chức năng “Single step” để thực thi chương trình từng bước một.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU
Trong quá trình vận hành 6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU, có thể xảy ra một số lỗi. Dưới đây là hướng dẫn khắc phục nhanh chóng và hiệu quả cho một số lỗi thường gặp:
Lỗi đèn LED ERROR nhấp nháy đỏ:
Nguyên nhân:
- Lỗi phần cứng (CPU, module I/O, nguồn, kết nối).
- Lỗi phần mềm (lỗi chương trình, cấu hình sai).
- Lỗi truyền thông (mất kết nối mạng, lỗi địa chỉ IP).
Cách khắc phục:
- Kiểm tra nguồn điện: Đảm bảo nguồn điện 24 V DC ổn định và đúng cực.
- Kiểm tra kết nối: Kiểm tra các kết nối cáp, module I/O và đảm bảo chúng được cắm chặt.
- Kiểm tra thẻ nhớ: Đảm bảo thẻ nhớ SIMATIC được lắp đúng cách và không bị hỏng.
- Sử dụng TIA Portal: Kết nối với CPU bằng TIA Portal và sử dụng chức năng “Online & diagnostics” để xem thông tin chi tiết về lỗi.
- Kiểm tra chương trình: Kiểm tra lỗi cú pháp và logic trong chương trình.
- Khởi động lại CPU: Thử khởi động lại CPU.
- Thay thế phần cứng: Nếu nghi ngờ lỗi phần cứng, hãy thử thay thế CPU hoặc module I/O.
Lỗi không kết nối được với CPU:
Nguyên nhân:
- Sai địa chỉ IP.
- Cáp mạng bị hỏng.
- Cấu hình tường lửa (firewall) chặn kết nối.
- Driver mạng bị lỗi.
Cách khắc phục:
- Kiểm tra địa chỉ IP: Đảm bảo địa chỉ IP của máy tính và CPU cùng lớp mạng.
- Kiểm tra cáp mạng: Thử thay cáp mạng khác.
- Tắt tường lửa: Tạm thời tắt tường lửa trên máy tính để kiểm tra.
- Cài đặt lại driver mạng: Cài đặt lại driver mạng trên máy tính.
- Kiểm tra cấu hình mạng: Đảm bảo cấu hình mạng trên máy tính và CPU đúng.
Lỗi chương trình không chạy:
Nguyên nhân:
- CPU ở chế độ STOP.
- Lỗi chương trình (lỗi cú pháp, lỗi logic).
- Cấu hình phần cứng sai.
Cách khắc phục:
- Chuyển CPU sang chế độ RUN.
- Kiểm tra chương trình: Sử dụng TIA Portal để kiểm tra lỗi và gỡ lỗi.
- Kiểm tra cấu hình phần cứng: Đảm bảo cấu hình phần cứng trong TIA Portal khớp với phần cứng thực tế.
- Tải lại chương trình: Thử tải lại chương trình xuống CPU.
Lỗi truyền thông PROFINET:
Nguyên nhân:
- Cấu hình mạng sai.
- Lỗi cáp mạng.
- Xung đột địa chỉ IP.
- Lỗi thiết bị PROFINET khác.
Cách khắc phục:
- Kiểm tra cấu hình mạng: Đảm bảo cấu hình mạng PROFINET trong TIA Portal đúng.
- Kiểm tra cáp mạng: Thử thay cáp mạng khác.
- Kiểm tra địa chỉ IP: Đảm bảo không có xung đột địa chỉ IP trên mạng.
- Kiểm tra các thiết bị PROFINET khác: Đảm bảo các thiết bị PROFINET khác trên mạng hoạt động bình thường.
- Sử dụng công cụ chẩn đoán: Tận dụng những công cụ của Siemens và thanhthienphu.vn
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Bạn đã sẵn sàng đưa hệ thống tự động hóa của mình lên một tầm cao mới? Bạn mong muốn sở hữu một giải pháp điều khiển mạnh mẽ, tin cậy và linh hoạt, giúp tối ưu hóa hiệu suất sản xuất và giảm thiểu chi phí?
6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU chính là câu trả lời cho những mong đợi của bạn. Và thanhthienphu.vn là đối tác tin cậy, sẵn sàng đồng hành cùng bạn trên hành trình chinh phục tự động hóa.
Tại sao nên chọn thanhthienphu.vn?
- Chuyên gia tư vấn: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ lắng nghe nhu cầu của bạn, tư vấn giải pháp tối ưu và hỗ trợ bạn lựa chọn thiết bị phù hợp nhất.
- Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm 6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU chính hãng Siemens, đảm bảo chất lượng và độ tin cậy.
- Hỗ trợ kỹ thuật tận tâm: Chúng tôi không chỉ cung cấp sản phẩm mà còn hỗ trợ kỹ thuật trong suốt quá trình lắp đặt, lập trình và vận hành.
- Giải pháp toàn diện: Chúng tôi cung cấp đầy đủ các phụ kiện, module mở rộng và dịch vụ liên quan, giúp bạn xây dựng một hệ thống tự động hóa hoàn chỉnh.
- Giá cả cạnh tranh: Chúng tôi mang đến giải pháp với chi phí hợp lý, giúp bạn tối ưu hóa ngân sách đầu tư.
- Dịch vụ hậu mãi chu đáo: Bảo hành, bảo trì, sửa chữa nhanh chóng và chuyên nghiệp.
Hãy liên hệ ngay với chúng tôi:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Đừng bỏ lỡ cơ hội sở hữu 6AG1510-1DK03-7AB0 SIPLUS ET 200SP CPU và trải nghiệm dịch vụ chuyên nghiệp từ thanhthienphu.vn. Chúng tôi luôn sẵn sàng lắng nghe và đáp ứng mọi nhu cầu của bạn. Hãy để chúng tôi giúp bạn biến những ý tưởng tự động hóa thành hiện thực!
