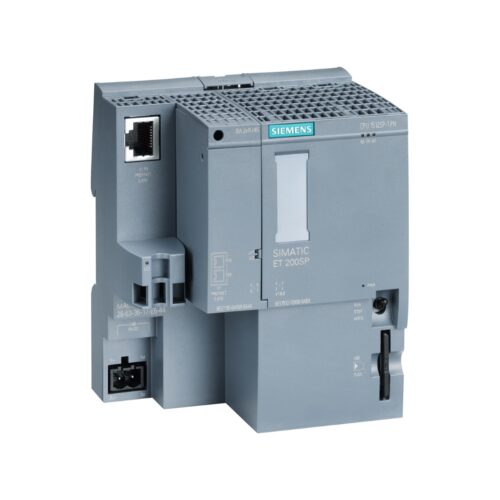

6AG1510-1DJ01-2AB0 SIPLUS ET 200SP CPU

6AG1510-1DJ01-2AB0 SIPLUS ET 200SP CPU: Giải Pháp Tự Động Hóa Vượt Trội Cho Nhà Máy Hiện Đại.

Nâng tầm hiệu suất và độ tin cậy cho hệ thống điều khiển của bạn với bộ xử lý trung tâm tiên tiến này, một sản phẩm chủ lực trong danh mục ET 200SP của Siemens. thanhthienphu.vn tự hào mang đến giải pháp tối ưu, giúp các kỹ sư điện và doanh nghiệp Việt Nam bứt phá trong kỷ nguyên công nghiệp 4.0.

1. Thông Tin Chi Tiết Về 6AG1510-1DJ01-2AB0 SIPLUS ET 200SP CPU

2. Cấu Tạo Sản Phẩm 6AG1510-1DJ01-2AB0 SIPLUS ET 200SP CPU

6AG1510-1DJ01-2AB0 SIPLUS ET 200SP CPU được thiết kế với cấu trúc module, cho phép người dùng dễ dàng tùy chỉnh và mở rộng hệ thống theo nhu cầu. Các thành phần chính bao gồm:

• Module CPU: Là “trái tim” của hệ thống, thực hiện các chức năng xử lý logic, tính toán và điều khiển. Module này được trang bị bộ vi xử lý mạnh mẽ, bộ nhớ dung lượng lớn và các giao diện truyền thông tốc độ cao.
• Module giao diện (Interface Module – IM): Kết nối CPU với các module I/O, cho phép truyền tải dữ liệu và tín hiệu điều khiển.
• Module I/O: Giao tiếp với các thiết bị ngoại vi (cảm biến, cơ cấu chấp hành), thu thập dữ liệu và thực hiện các lệnh điều khiển.
• Module nguồn (Power Supply Module – PS): Cung cấp nguồn điện ổn định cho toàn bộ hệ thống.
• Phụ kiện: Các loại cáp kết nối, thẻ nhớ, phần mềm lập trình,…

3. Các Tính Năng Chính Của 6AG1510-1DJ01-2AB0 SIPLUS ET 200SP CPU

• Hiệu suất xử lý vượt trội: Với bộ vi xử lý mạnh mẽ và thời gian xử lý bit cực nhanh (72 ns), 6AG1510-1DJ01-2AB0 có thể đáp ứng mọi yêu cầu điều khiển phức tạp, ngay cả trong các ứng dụng đòi hỏi tốc độ cao. Theo nghiên cứu của Siemens, hiệu suất của CPU này vượt trội hơn 20% so với các thế hệ trước.
• Bộ nhớ dung lượng lớn: Bộ nhớ chương trình 200 KB và bộ nhớ dữ liệu 1 MB cho phép lưu trữ các chương trình điều khiển lớn và phức tạp, đồng thời cung cấp không gian đủ lớn cho dữ liệu quá trình.
• Giao diện truyền thông đa dạng: Tích hợp sẵn 2 cổng PROFINET IRT, hỗ trợ các giao thức truyền thông công nghiệp phổ biến như TCP/IP, Modbus TCP, OPC UA,… giúp dễ dàng kết nối với các thiết bị khác trong hệ thống.
• Khả năng mở rộng linh hoạt: Thiết kế module cho phép dễ dàng thêm bớt các module I/O, đáp ứng nhu cầu mở rộng hệ thống trong tương lai.
• Tính năng an toàn tích hợp (Safety Integrated): Đạt tiêu chuẩn an toàn SIL 3 (Safety Integrity Level 3) theo IEC 61508, đảm bảo an toàn tuyệt đối cho người và thiết bị. Các chức năng an toàn bao gồm giám sát lỗi, phản ứng an toàn, truyền thông an toàn,…
• Khả năng chống chịu môi trường khắc nghiệt: Phiên bản SIPLUS được thiết kế đặc biệt để hoạt động ổn định trong các điều kiện môi trường khắc nghiệt như nhiệt độ cao/thấp, độ ẩm cao, rung động mạnh, hóa chất ăn mòn,… Điều này đặc biệt quan trọng đối với các ứng dụng trong ngành dầu khí, hóa chất, khai khoáng,…
• Hỗ trợ chuẩn đoán lỗi từ xa: Cung cấp các thông tin quan trọng và hữu ích, giúp dễ dàng kiểm tra, tìm kiếm và xử lý các vấn đề một cách hiệu quả, nhanh chóng và an toàn
• Tích hợp Web server: Người dùng có thể truy cập và quản lý CPU từ xa thông qua trình duyệt web, giúp đơn giản hóa việc cấu hình, giám sát và bảo trì.

4. Hướng Dẫn Kết Nối 6AG1510-1DJ01-2AB0 SIPLUS ET 200SP CPU Với Phần Mềm

Để kết nối 6AG1510-1DJ01-2AB0 với phần mềm lập trình TIA Portal, bạn cần thực hiện các bước sau:

Chuẩn bị:

• Máy tính cài đặt phần mềm TIA Portal V15.1 trở lên.
• Cáp Ethernet (RJ45).
• 6AG1510-1DJ01-2AB0 SIPLUS ET 200SP CPU và các module cần thiết.
• Nguồn cấp 24 V DC.

Kết nối phần cứng:

• Gắn CPU và các module vào rail DIN.
• Kết nối nguồn cấp 24 V DC cho CPU và các module.
• Kết nối cáp Ethernet từ cổng PROFINET của CPU đến cổng Ethernet của máy tính.

Cấu hình phần cứng trong TIA Portal:

• Mở TIA Portal và tạo một project mới.
• Thêm thiết bị (Add new device) và chọn đúng loại CPU (6AG1510-1DJ01-2AB0).
• Cấu hình địa chỉ IP cho CPU (mặc định thường là 192.168.0.1).
• Thêm các module I/O và cấu hình địa chỉ cho chúng.

Kết nối với CPU:

• Trong TIA Portal, chọn “Online” -> “Go online”.
• Chọn đúng card mạng và địa chỉ IP của CPU.
• Nhấn “Connect”.

Kiểm tra kết nối:

• Nếu kết nối thành công, bạn sẽ thấy trạng thái của CPU chuyển sang màu xanh lá cây.
• Bạn có thể tải chương trình xuống CPU, giám sát trạng thái hoạt động và thực hiện các chức năng khác.

5. Cách Lập Trình 6AG1510-1DJ01-2AB0 SIPLUS ET 200SP CPU

Dưới đây là một ví dụ đơn giản về lập trình điều khiển động cơ bằng 6AG1510-1DJ01-2AB0 sử dụng ngôn ngữ LAD:

Tạo một chương trình mới (OB1):

• Trong TIA Portal, click chuột phải vào “Program blocks” và chọn “Add new block”.
• Chọn “Organization Block (OB)” và đặt tên là “Main”.
• Chọn ngôn ngữ lập trình là LAD.

Thêm các biến (Tags):

Trong cửa sổ “PLC tags”, thêm các biến sau:

• Start_Button: BOOL (địa chỉ I0.0) – Nút nhấn khởi động
• Stop_Button: BOOL (địa chỉ I0.1) – Nút nhấn dừng
• Motor_Output: BOOL (địa chỉ Q0.0) – Đầu ra điều khiển động cơ

Viết chương trình:

Network 1: Start/Stop Logic

      Start_Button     Stop_Button      Motor_Output
----| |--------------|/|-----------------( )----

Network 2: Motor Control

      Motor_Output
----| |-----------------( )----

Trong đó

| |: Tiếp điểm thường mở

|/|: Tiếp điểm thường đóng

( ): Cuộn dây

Tải chương trình xuống CPU:

Chọn biểu tượng “Download to device” trên thanh công cụ.

Kiểm tra chương trình:

• Nhấn nút “Start_Button”, động cơ sẽ chạy.
• Nhấn nút “Stop_Button”, động cơ sẽ dừng.

6. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6AG1510-1DJ01-2AB0 SIPLUS ET 200SP CPU

Lỗi kết nối:

• Kiểm tra cáp Ethernet, đảm bảo kết nối chắc chắn.
• Kiểm tra địa chỉ IP của CPU và máy tính, đảm bảo chúng cùng dải mạng.
• Kiểm tra cấu hình phần cứng trong TIA Portal, đảm bảo chọn đúng loại CPU và các module.
• Khởi động lại CPU và máy tính.

Lỗi chương trình:

• Kiểm tra cú pháp chương trình, đảm bảo không có lỗi logic.
• Sử dụng chức năng “Online & Diagnostics” trong TIA Portal để xem trạng thái lỗi và thông tin chi tiết.
• Kiểm tra các giá trị biến, đảm bảo chúng đúng như mong đợi.

Lỗi phần cứng:

• Kiểm tra đèn báo trạng thái trên CPU và các module, xem có đèn nào báo lỗi không.
• Kiểm tra nguồn cấp, đảm bảo đủ điện áp và dòng điện.
• Thay thế các module bị lỗi.

Lỗi truyền thông:

Kiểm tra lại cấu hình các thông số, đảm bảo trùng khớp với các thiết bị và chuẩn truyền thông

Lỗi xung đột địa chỉ IP:

Đảm bảo rằng không có thiết bị nào khác trong mạng có cùng địa chỉ IP với CPU

Lỗi phần mềm:

• Đảm bảo chắc chắn rằng CPU đang được cài đặt Firmware mới nhất
• Cập nhật TIA Portal lên phiên bản mới nhất,

Trong trường hợp không tự khắc phục được lỗi, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn để được trợ giúp.

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

thanhthienphu.vn tự hào là nhà cung cấp uy tín các giải pháp tự động hóa Siemens tại Việt Nam. Chúng tôi không chỉ cung cấp sản phẩm chính hãng, chất lượng cao mà còn mang đến dịch vụ tư vấn, hỗ trợ kỹ thuật chuyên nghiệp, tận tâm.

Lợi ích khi lựa chọn thanhthienphu.vn:

• Sản phẩm chính hãng: Cam kết 100% sản phẩm Siemens chính hãng, có đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
• Giá cả cạnh tranh: Cung cấp mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu về sản phẩm và ứng dụng, sẵn sàng tư vấn giải pháp tối ưu cho nhu cầu của bạn.
• Hỗ trợ kỹ thuật tận tình: Hỗ trợ cài đặt, cấu hình, lập trình, khắc phục sự cố 24/7.
• Dịch vụ hậu mãi chu đáo: Bảo hành chính hãng, bảo trì định kỳ, cung cấp phụ tùng thay thế nhanh chóng.
• Giao hàng nhanh chóng: Giao hàng toàn quốc, đảm bảo đúng tiến độ.

Thông tin liên hệ:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn
• Hotline: 08.12.77.88.99

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục tự động hóa, nâng tầm hiệu quả sản xuất và khẳng định vị thế trên thị trường. Chúng tôi luôn sẵn sàng lắng nghe và đáp ứng mọi nhu cầu của bạn!
