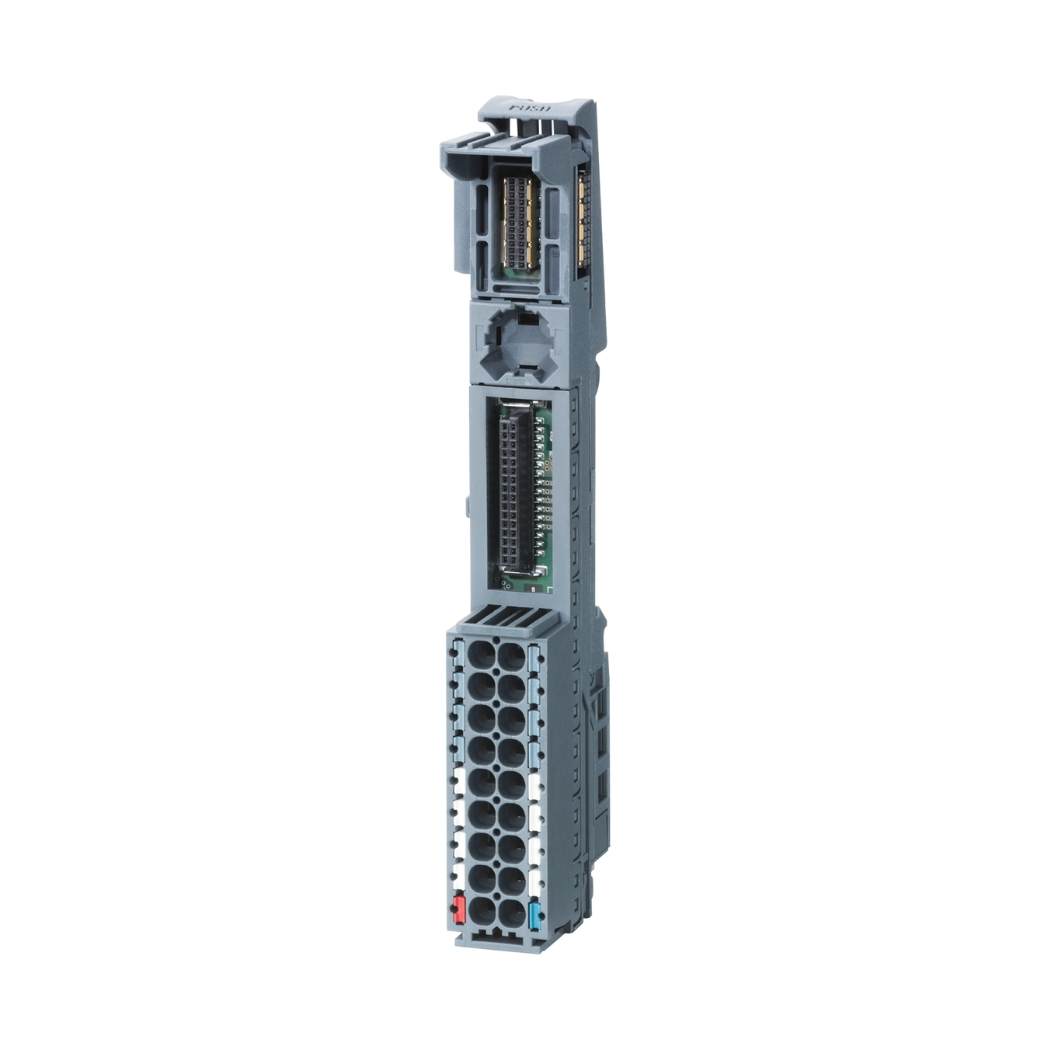

6AG1193-6BP00-7BU0 SIPLUS ET200SP Modules, giải pháp mô-đun I/O phân tán tiên tiến từ Siemens, mang đến sự linh hoạt, hiệu suất vượt trội và độ tin cậy cao cho hệ thống tự động hóa của bạn, đặc biệt trong các môi trường khắc nghiệt.
Tại thanhthienphu.vn, chúng tôi cung cấp đầy đủ các dòng sản phẩm SIPLUS ET200SP, cùng với dịch vụ tư vấn, hỗ trợ kỹ thuật tận tâm, giúp bạn tối ưu hóa hệ thống điều khiển và nâng cao năng lực cạnh tranh.
1. Thông Tin Chi Tiết Về 6AG1193-6BP00-7BU0 SIPLUS ET200SP Modules
| Đặc điểm | Chi tiết |
|---|---|
| Mã sản phẩm | 6AG1193-6BP00-7BU0 |
| Dòng sản phẩm | SIPLUS ET200SP |
| Nhà sản xuất | Siemens |
| Loại mô-đun | Mô-đun giao diện (Interface Module) |
| Giao thức truyền thông | PROFINET IO |
| Số lượng cổng | 2 cổng RJ45 |
| Tốc độ truyền | 10/100 Mbps |
| Nguồn cấp | 24 V DC |
| Dải nhiệt độ hoạt động | -40 °C đến +70 °C (mở rộng) |
| Độ ẩm cho phép | 5% đến 95% (không ngưng tụ) |
| Chống rung, sốc | Theo tiêu chuẩn IEC 60068-2-6 (rung), IEC 60068-2-27 (sốc) |
| Cấp bảo vệ | IP20 |
| Kích thước (WxHxD) | 20 mm x 117 mm x 74 mm |
| Trọng lượng | Khoảng 150g |
| Chứng chỉ | CE, UL, cULus, EAC, RCM, FM, KC |
2. Cấu Tạo 6AG1193-6BP00-7BU0
Mô-đun giao diện 6AG1193-6BP00-7BU0 SIPLUS ET200SP được thiết kế với cấu trúc tinh vi và chắc chắn, đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt.
Sản phẩm này bao gồm các thành phần chính sau:
- Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, có khả năng chống va đập, chống bụi và chống ẩm, bảo vệ các linh kiện điện tử bên trong khỏi các tác động từ môi trường bên ngoài.
- Bo mạch chính: Là trung tâm xử lý của mô-đun, chứa các vi mạch và linh kiện điện tử quan trọng, thực hiện các chức năng giao tiếp và truyền thông dữ liệu.
- Cổng kết nối: Trang bị hai cổng RJ45, hỗ trợ kết nối mạng PROFINET, cho phép truyền tải dữ liệu tốc độ cao và ổn định.
- Đèn LED báo trạng thái: Cung cấp thông tin trực quan về trạng thái hoạt động của mô-đun, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Khối đầu cuối: Cho phép kết nối dây dẫn từ các thiết bị ngoại vi một cách dễ dàng và an toàn.
- Phần mềm tích hợp: Hỗ trợ cấu hình và lập trình thông qua phần mềm TIA Portal của Siemens, giúp người dùng dễ dàng tích hợp mô-đun vào hệ thống tự động hóa.
3. Các Tính Năng Chính Của 6AG1193-6BP00-7BU0
6AG1193-6BP00-7BU0 SIPLUS ET200SP không chỉ là một mô-đun giao diện thông thường, mà còn là một giải pháp toàn diện với nhiều tính năng ưu việt, đáp ứng mọi yêu cầu của hệ thống tự động hóa hiện đại.
Sản phẩm này nổi bật với các tính năng sau:
- Giao tiếp PROFINET tốc độ cao: Hỗ trợ truyền thông dữ liệu thời gian thực, đảm bảo độ trễ thấp và đồng bộ hóa chính xác giữa các thiết bị trong hệ thống, khả năng mở rộng linh hoạt.
- Cho phép kết nối lên đến 64 mô-đun I/O, đáp ứng mọi nhu cầu mở rộng của hệ thống, thiết kế chắc chắn, chống chịu môi trường khắc nghiệt:
- Hoạt động ổn định trong dải nhiệt độ rộng, độ ẩm cao và môi trường rung động mạnh, tích hợp các chức năng chẩn đoán: Giúp phát hiện và khắc phục lỗi nhanh chóng, giảm thiểu thời gian chết máy, hỗ trợ các tính năng an toàn.
- Đảm bảo an toàn cho người vận hành và thiết bị, tương thích với các tiêu chuẩn an toàn quốc tế, dễ dàng cấu hình và lập trình: Sử dụng phần mềm TIA Portal, giúp người dùng tiết kiệm thời gian và công sức, hỗ trợ các tính năng nâng cao: Như Media Redundancy Protocol (MRP) cho phép dự phòng đường truyền, Shared Device cho phép nhiều PLC truy cập vào cùng một mô-đun, và Configuration Control cho phép thay đổi cấu hình trực tuyến mà không cần dừng hệ thống.
4. Hướng Dẫn Kết Nối 6AG1193-6BP00-7BU0 SIPLUS ET200SP Modules Với Phần Mềm
Để kết nối 6AG1193-6BP00-7BU0 SIPLUS ET200SP với phần mềm TIA Portal của Siemens, bạn cần thực hiện các bước sau một cách cẩn thận và chính xác:
Chuẩn bị:
- Đảm bảo bạn đã cài đặt phần mềm TIA Portal phiên bản tương thích trên máy tính.
- Kết nối máy tính với mạng PROFINET mà mô-đun 6AG1193-6BP00-7BU0 sẽ được kết nối.
- Cấp nguồn 24V DC cho mô-đun.
Kết nối phần cứng:
- Sử dụng cáp mạng Ethernet chuẩn (RJ45) để kết nối một trong hai cổng PROFINET trên mô-đun với switch mạng hoặc trực tiếp với máy tính (nếu máy tính có card mạng PROFINET).
- Đảm bảo cáp mạng được cắm chắc chắn vào cả hai đầu.
Cấu hình trong TIA Portal:
- Mở phần mềm TIA Portal và tạo một dự án mới hoặc mở dự án hiện có.
- Trong cửa sổ “Devices & Networks”, thêm một thiết bị mới (Add new device).
- Chọn “Controllers” -> “SIMATIC ET 200SP” -> “Interface modules” -> “IM 155-6 PN HF” -> “6AG1193-6BP00-7BU0” (chọn đúng phiên bản firmware).
- Kéo và thả mô-đun vào mạng PROFINET.
- Đặt địa chỉ IP cho mô-đun (địa chỉ IP phải nằm trong cùng dải mạng với máy tính và các thiết bị khác trên mạng).
- Đặt tên thiết bị (Device name) cho mô-đun (tên này sẽ được sử dụng trong giao thức PROFINET).
- Thêm các mô-đun I/O vào cấu hình (nếu có).
Tải cấu hình xuống thiết bị:
- Chọn mô-đun trong cửa sổ “Devices & Networks”.
- Nhấp chuột phải và chọn “Download to device” -> “Hardware configuration”.
- Chờ quá trình tải cấu hình hoàn tất.
Kiểm tra kết nối:
- Sử dụng chức năng “Online & diagnostics” trong TIA Portal để kiểm tra trạng thái kết nối và hoạt động của mô-đun.
- Đèn LED trên mô-đun cũng sẽ cung cấp thông tin về trạng thái kết nối.
5. Cách Lập Trình 6AG1193-6BP00-7BU0 SIPLUS ET200SP Modules
Lập trình cho 6AG1193-6BP00-7BU0 SIPLUS ET200SP được thực hiện thông qua phần mềm TIA Portal, một môi trường lập trình tích hợp mạnh mẽ của Siemens, cung cấp đầy đủ các công cụ cần thiết để phát triển và triển khai các ứng dụng tự động hóa phức tạp. Dưới đây là các bước cơ bản để lập trình cho mô-đun này:
Tạo chương trình:
- Trong TIA Portal, tạo một khối chương trình (Program block) mới, ví dụ như một khối hàm (Function Block – FB) hoặc một khối tổ chức (Organization Block – OB).
- Chọn ngôn ngữ lập trình phù hợp, ví dụ như Ladder Logic (LAD), Function Block Diagram (FBD) hoặc Structured Text (STL).
Truy cập dữ liệu I/O:
- Sử dụng các biến (tags) đã được định nghĩa trong bảng cấu hình phần cứng (Hardware configuration) để truy cập dữ liệu từ các mô-đun I/O được kết nối với 6AG1193-6BP00-7BU0.
- Ví dụ: Nếu bạn có một cảm biến nhiệt độ kết nối với mô-đun I/O đầu vào, bạn có thể tạo một biến kiểu “Real” để đọc giá trị nhiệt độ từ cảm biến đó.
Xử lý dữ liệu:
- Sử dụng các lệnh và hàm có sẵn trong TIA Portal để xử lý dữ liệu I/O.
- Ví dụ: Bạn có thể sử dụng các lệnh so sánh (Compare) để kiểm tra xem giá trị nhiệt độ có vượt quá ngưỡng cho phép hay không.
Điều khiển đầu ra:
- Gán giá trị cho các biến đầu ra (Output tags) để điều khiển các thiết bị ngoại vi được kết nối với mô-đun I/O đầu ra.
- Ví dụ: Nếu giá trị nhiệt độ vượt quá ngưỡng, bạn có thể bật một cảnh báo hoặc kích hoạt một quạt làm mát.
Kiểm tra và gỡ lỗi:
- Sử dụng chức năng “Online monitoring” trong TIA Portal để theo dõi giá trị của các biến và trạng thái của chương trình trong thời gian thực.
- Sử dụng các công cụ gỡ lỗi (Debugging tools) để tìm và sửa lỗi trong chương trình.
Tải chương trình xuống PLC:
- Chọn khối chương trình đã tạo.
- Nhấp chuột phải và chọn “Download to device” -> “Software (only changes)” hoặc “Software (full download)”.
- Chờ quá trình tải chương trình hoàn tất.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6AG1193-6BP00-7BU0 SIPLUS ET200SP Modules
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Mất kết nối PROFINET | Cáp mạng bị lỏng, hỏng, hoặc địa chỉ IP/tên thiết bị không đúng. | Kiểm tra cáp mạng, đảm bảo kết nối chắc chắn. Kiểm tra lại địa chỉ IP và tên thiết bị trong TIA Portal, đảm bảo trùng khớp với cấu hình thực tế. |
| Đèn LED báo lỗi | Lỗi phần cứng, lỗi cấu hình, hoặc lỗi truyền thông. | Tham khảo tài liệu hướng dẫn của Siemens để xác định mã lỗi và nguyên nhân. Kiểm tra lại cấu hình phần cứng và phần mềm trong TIA Portal. Nếu cần, thay thế mô-đun bị lỗi. |
| Không đọc được dữ liệu từ mô-đun I/O | Mô-đun I/O bị lỗi, cấu hình không đúng, hoặc dây dẫn bị lỏng/hỏng. | Kiểm tra trạng thái của mô-đun I/O (đèn LED). Kiểm tra lại cấu hình I/O trong TIA Portal. Kiểm tra dây dẫn, đảm bảo kết nối chắc chắn. Nếu cần, thay thế mô-đun I/O bị lỗi. |
| Lỗi truyền thông dữ liệu | Nhiễu điện từ, cấu hình truyền thông không đúng, hoặc tốc độ truyền không phù hợp. | Sử dụng cáp mạng chống nhiễu. Kiểm tra lại cấu hình truyền thông trong TIA Portal (ví dụ: tốc độ truyền, chế độ truyền thông). Đảm bảo khoảng cách truyền thông không vượt quá giới hạn cho phép. |
| Lỗi chương trình | Lỗi cú pháp, lỗi logic, hoặc lỗi truy cập dữ liệu. | Sử dụng chức năng “Online monitoring” và các công cụ gỡ lỗi trong TIA Portal để tìm và sửa lỗi. Kiểm tra lại các biến, kiểu dữ liệu và các lệnh trong chương trình. |
| Mô-đun không hoạt động | Nguồn cấp không đủ, mô-đun bị hỏng. | Kiểm tra nguồn cấp 24V DC, đảm bảo đủ điện áp và dòng điện. Kiểm tra cầu chì bảo vệ (nếu có). Nếu mô-đun vẫn không hoạt động, có thể mô-đun đã bị hỏng và cần được thay thế. |
| Lỗi cấu hình IO Device | Sai địa chỉ IO Device, sai GSDML file, hoặc cấu hình phần cứng không chính xác | Kiểm tra và sửa lại địa chỉ IO Device trong TIA Portal. Cài đặt GSDML file mới nhất từ trang web hỗ trợ của Siemens. Rà soát lại toàn bộ cấu hình phần cứng, đặc biệt là phần gán địa chỉ I/O cho các module. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Bạn đã sẵn sàng để nâng cấp hệ thống tự động hóa của mình lên một tầm cao mới? Bạn muốn trải nghiệm những lợi ích vượt trội mà 6AG1193-6BP00-7BU0 SIPLUS ET200SP mang lại?
Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay! Chúng tôi tự hào là nhà cung cấp giải pháp tự động hóa hàng đầu tại Việt Nam, với đội ngũ kỹ sư giàu kinh nghiệm và chuyên môn cao, sẵn sàng hỗ trợ bạn:
- Tư vấn miễn phí: Giải đáp mọi thắc mắc của bạn về sản phẩm 6AG1193-6BP00-7BU0 SIPLUS ET200SP và các giải pháp tự động hóa khác.
- Thiết kế hệ thống: Đưa ra giải pháp tối ưu, phù hợp với nhu cầu và ngân sách của bạn.
- Cung cấp sản phẩm chính hãng: Cam kết cung cấp sản phẩm Siemens chính hãng, đầy đủ CO, CQ.
- Hỗ trợ kỹ thuật: Hỗ trợ cài đặt, cấu hình, lập trình và bảo trì hệ thống.
- Giá cả cạnh tranh: Mang đến cho bạn mức giá tốt nhất trên thị trường.
- Dịch vụ hậu mãi chu đáo: Luôn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm.
Liên hệ ngay với chúng tôi:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công trong lĩnh vực tự động hóa! Chúng tôi tin rằng, với sự hợp tác của chúng ta, bạn sẽ đạt được những mục tiêu kinh doanh vượt trội và bền vững.
