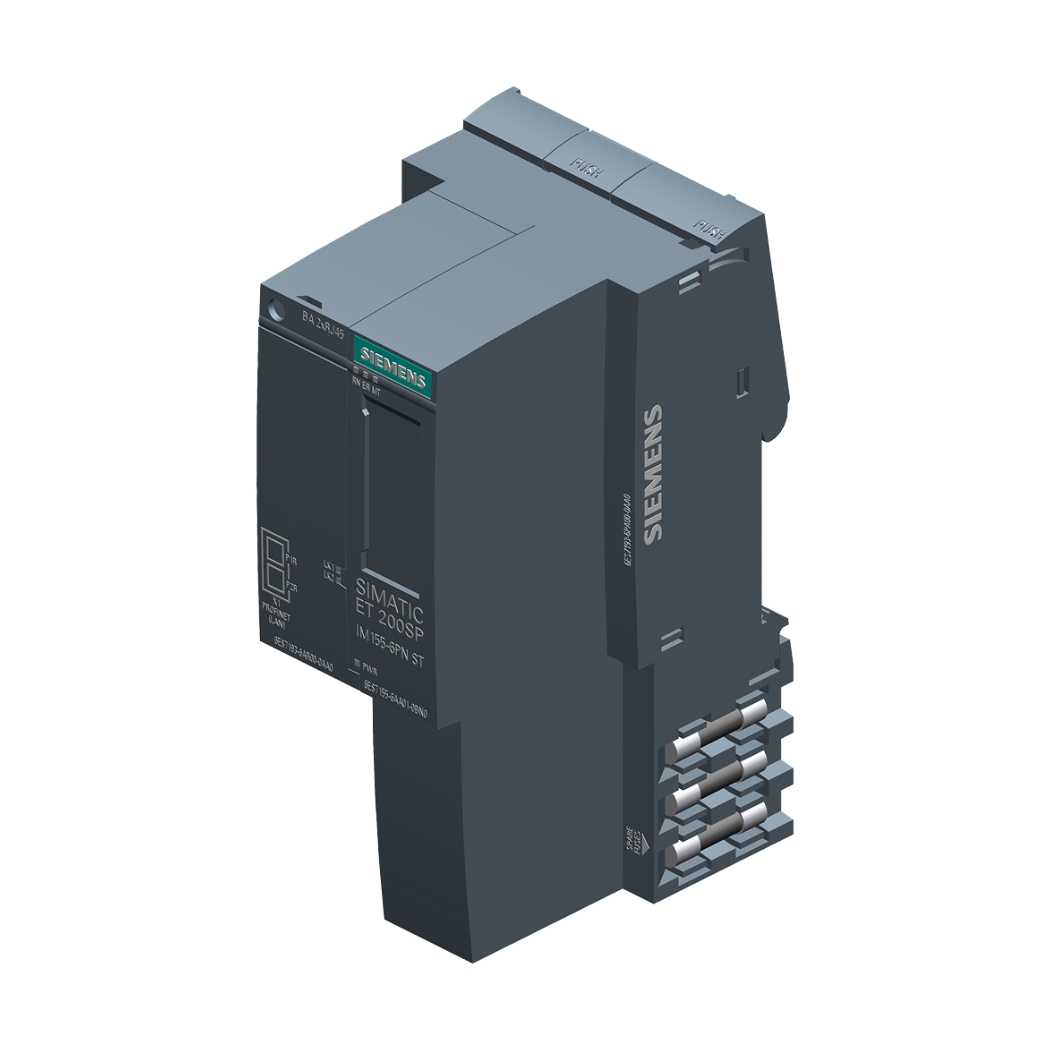

6AG1155-6AU02-7BN0 SIPLUS IM155-6PN ST, module giao diện mạng PROFINET, là giải pháp hoàn hảo cho hệ thống tự động hóa của bạn, giúp nâng cao hiệu suất, giảm thiểu chi phí và đảm bảo an toàn tuyệt đối.
thanhthienphu.vn mang đến cho bạn sự lựa chọn tối ưu để nâng tầm hệ thống điều khiển, hướng tới sự phát triển bền vững trong kỷ nguyên công nghiệp 4.0.
1. Thông tin chi tiết về 6AG1155-6AU02-7BN0 SIPLUS IM155-6PN ST
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6AG1155-6AU02-7BN0 |
| Dòng sản phẩm | SIPLUS IM155-6PN ST |
| Mô tả | Module giao diện PROFINET cho hệ thống ET 200SP, phiên bản SIPLUS tăng cường khả năng chống chịu trong môi trường khắc nghiệt. |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | Phụ thuộc vào cấu hình module I/O kết nối |
| Giao thức truyền thông | PROFINET IO |
| Số lượng module I/O tối đa | 64 |
| Tốc độ truyền thông | 100 Mbit/s |
| Nhiệt độ hoạt động | -40 °C đến +70 °C (phiên bản SIPLUS) |
| Độ ẩm hoạt động | 10% đến 95% RH, không ngưng tụ (phiên bản SIPLUS) |
| Cấp bảo vệ | IP20 |
| Kích thước (W x H x D) | 15 mm x 117 mm x 35 mm |
| Trọng lượng | Khoảng 40g |
| Tiêu chuẩn | CE, UL, cULus, FM, ATEX, IECEx, EAC |
| Giá tham khảo | Liên hệ |
2. Cấu tạo sản phẩm 6AG1155-6AU02-7BN0 SIPLUS IM155-6PN ST
Module 6AG1155-6AU02-7BN0 SIPLUS IM155-6PN ST được thiết kế theo dạng module, với các thành phần chính sau:
Vỏ bảo vệ:
- Chất liệu: Nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài.
- Màu sắc: Xám, tạo sự chuyên nghiệp và dễ dàng nhận biết trong tủ điện.
- Thiết kế: Dạng khối hộp chữ nhật, nhỏ gọn, tiết kiệm không gian lắp đặt.
Cổng kết nối:
- Cổng PROFINET: 2 cổng RJ45, cho phép kết nối mạng PROFINET theo cấu hình đường thẳng (line) hoặc vòng (ring) để tăng cường độ tin cậy.
- Cổng kết nối với các module: Sử dụng công nghệ kết nối nhanh, không cần dụng cụ, giúp việc lắp đặt và thay thế trở nên dễ dàng và nhanh chóng.
- Đầu nối nguồn: Cung cấp nguồn 24V DC cho module hoạt động.
Vi mạch điện tử:
- Bộ vi xử lý: Xử lý các giao thức truyền thông, quản lý dữ liệu I/O, thực hiện các chức năng chẩn đoán và bảo trì.
- Bộ nhớ: Lưu trữ cấu hình, chương trình và dữ liệu.
- Các linh kiện điện tử khác: Đảm bảo hoạt động ổn định và tin cậy của module.
Đèn LED báo trạng thái:
- Đèn LED nguồn: Báo hiệu trạng thái nguồn cấp.
- Đèn LED PROFINET: Báo hiệu trạng thái kết nối mạng PROFINET.
- Đèn LED lỗi: Báo hiệu khi có lỗi xảy ra.
3. Các tính năng chính của 6AG1155-6AU02-7BN0 SIPLUS IM155-6PN ST
6AG1155-6AU02-7BN0 SIPLUS IM155-6PN ST sở hữu nhiều tính năng vượt trội, biến nó thành một “trái tim” mạnh mẽ cho hệ thống tự động hóa:
Hỗ trợ giao thức PROFINET IO:
- PROFINET là một trong những giao thức truyền thông công nghiệp hàng đầu hiện nay, cho phép truyền dữ liệu tốc độ cao, thời gian thực và độ tin cậy cao.
- 6AG1155-6AU02-7BN0 hỗ trợ PROFINET IO, cho phép kết nối với các thiết bị trường (field devices) như cảm biến, bộ truyền động, biến tần,… một cách dễ dàng và hiệu quả.
Khả năng mở rộng linh hoạt:
- Hỗ trợ lên đến 64 module I/O, cho phép mở rộng hệ thống một cách dễ dàng khi có nhu cầu.
- Hỗ trợ nhiều loại module I/O khác nhau, bao gồm module đầu vào/ra số (digital input/output), module đầu vào/ra tương tự (analog input/output), module truyền thông,…
Tốc độ truyền thông cao:
Tốc độ truyền thông 100 Mbit/s, đảm bảo truyền dữ liệu nhanh chóng và chính xác, đáp ứng yêu cầu của các ứng dụng thời gian thực.
Tính năng chẩn đoán và bảo trì:
- Tích hợp các chức năng chẩn đoán lỗi, giúp phát hiện và xử lý sự cố nhanh chóng.
- Hỗ trợ các công cụ cấu hình và giám sát từ xa, giúp việc bảo trì trở nên dễ dàng hơn.
Phiên bản SIPLUS tăng cường độ bền:
- Phiên bản SIPLUS được thiết kế đặc biệt để hoạt động trong môi trường khắc nghiệt, với nhiệt độ hoạt động rộng (-40 °C đến +70 °C), độ ẩm cao và khả năng chống rung, sốc, bụi bẩn.
Tính năng bảo mật nâng cao:
- Cung cấp tường lửa tích hợp.
- Xác thực người dùng và thiết bị.
- Mã hóa dữ liệu truyền.
4. Hướng dẫn kết nối 6AG1155-6AU02-7BN0 SIPLUS IM155-6PN ST với phần mềm
Để kết nối 6AG1155-6AU02-7BN0 SIPLUS IM155-6PN ST với phần mềm, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Module 6AG1155-6AU02-7BN0 SIPLUS IM155-6PN ST.
- Cáp mạng Ethernet (RJ45).
- Máy tính cài đặt phần mềm cấu hình (ví dụ: TIA Portal của Siemens).
- Nguồn cấp 24V DC.
Kết nối phần cứng:
- Gắn module 6AG1155-6AU02-7BN0 vào thanh ray DIN.
- Kết nối cáp mạng Ethernet từ cổng PROFINET của module đến cổng mạng của máy tính hoặc switch mạng.
- Kết nối nguồn 24V DC vào đầu nối nguồn của module.
Cài đặt phần mềm:
- Cài đặt phần mềm cấu hình (ví dụ: TIA Portal) trên máy tính.
- Cài đặt GSDML file (General Station Description Markup Language) của 6AG1155-6AU02-7BN0. File này cung cấp thông tin về module cho phần mềm cấu hình. Bạn có thể tải file này từ trang web của Siemens.
Cấu hình phần cứng:
- Mở phần mềm cấu hình.
- Tạo một dự án mới.
- Thêm module 6AG1155-6AU02-7BN0 vào dự án bằng cách kéo thả từ thư viện phần cứng hoặc sử dụng chức năng tìm kiếm.
- Đặt địa chỉ IP cho module. Địa chỉ IP phải nằm trong cùng dải mạng với máy tính.
- Cấu hình các module I/O kết nối với 6AG1155-6AU02-7BN0.
Kết nối với module:
- Chọn module 6AG1155-6AU02-7BN0 trong cây dự án.
- Nhấp vào nút “Online” để kết nối với module.
- Phần mềm sẽ tự động phát hiện module và hiển thị trạng thái kết nối.
5. Cách lập trình 6AG1155-6AU02-7BN0 SIPLUS IM155-6PN ST
Tạo chương trình PLC:
- Trong phần mềm lập trình (ví dụ: TIA Portal), tạo một chương trình PLC mới.
- Sử dụng các ngôn ngữ lập trình như Ladder Diagram (LAD), Function Block Diagram (FBD), Structured Text (ST),… để viết chương trình điều khiển.
Truyền thông với IM155-6PN ST:
- Trong chương trình PLC, sử dụng các khối chức năng (function blocks) để truyền thông với 6AG1155-6AU02-7BN0 qua giao thức PROFINET.
- Các khối chức năng này cho phép đọc dữ liệu từ các module đầu vào (input modules) và ghi dữ liệu vào các module đầu ra (output modules) kết nối với 6AG1155-6AU02-7BN0.
Xử lý dữ liệu I/O:
- Trong chương trình PLC, xử lý dữ liệu đọc được từ các module đầu vào và tạo ra các tín hiệu điều khiển cho các module đầu ra.
- Ví dụ: Nếu một cảm biến phát hiện có sản phẩm trên băng tải, chương trình PLC sẽ kích hoạt động cơ để di chuyển băng tải.
Tải chương trình xuống PLC:
Sau khi viết xong chương trình, tải chương trình xuống PLC thông qua cáp Ethernet.
Kiểm tra và chạy thử:
- Kiểm tra hoạt động của chương trình bằng cách mô phỏng hoặc kết nối với hệ thống thực tế.
- Chạy thử và điều chỉnh chương trình nếu cần.
6. Khắc phục một số lỗi thường gặp với 6AG1155-6AU02-7BN0 SIPLUS IM155-6PN ST
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED lỗi sáng đỏ | Mất kết nối mạng PROFINET, lỗi cấu hình, lỗi phần cứng. | Kiểm tra cáp mạng, kiểm tra cấu hình trong phần mềm, kiểm tra nguồn cấp, thay thế module nếu cần. |
| Không thể kết nối với module | Địa chỉ IP không đúng, cấu hình mạng không đúng, lỗi phần mềm. | Kiểm tra địa chỉ IP, kiểm tra cấu hình mạng, khởi động lại phần mềm, cài đặt lại phần mềm. |
| Dữ liệu I/O không chính xác | Lỗi kết nối module I/O, lỗi cấu hình module I/O, lỗi cảm biến hoặc thiết bị chấp hành. | Kiểm tra kết nối module I/O, kiểm tra cấu hình module I/O, kiểm tra cảm biến và thiết bị chấp hành. |
| Module không hoạt động | Mất nguồn, lỗi phần cứng. | Kiểm tra nguồn cấp, thay thế module nếu cần. |
| Đèn LED PROFINET nhấp nháy liên tục | Có thể do cấu hình mạng vòng (ring) chưa đúng hoặc cáp mạng bị lỗi. | Kiểm tra lại cấu hình mạng vòng, đảm bảo các thiết bị hỗ trợ MRP (Media Redundancy Protocol). Kiểm tra và thay thế cáp mạng nếu cần. |
| Lỗi giao tiếp với PLC | Sai cấu hình truyền thông, khối chức năng truyền thông bị lỗi. | Kiểm tra lại cấu hình truyền thông trong chương trình PLC, đảm bảo sử dụng đúng khối chức năng và tham số. Kiểm tra phiên bản firmware của PLC và IM155-6PN ST, cập nhật nếu cần. |
| Lỗi chẩn đoán | Cấu hình chẩn đoán chưa kích hoạt hoặc không đúng. | Kích hoạt các chức năng chẩn đoán trong phần mềm cấu hình (TIA Portal). Kiểm tra các thông báo lỗi chi tiết trong phần mềm để xác định nguyên nhân cụ thể. |
| Module bị nóng quá mức | Môi trường làm việc quá nóng, thông gió kém. | Đảm bảo module được lắp đặt ở nơi thông thoáng, tránh ánh nắng trực tiếp. Nếu nhiệt độ môi trường quá cao, cân nhắc sử dụng quạt làm mát hoặc phiên bản SIPLUS có dải nhiệt độ hoạt động rộng hơn. |
| Lỗi do nhiễu điện từ (EMI) | Các thiết bị khác trong tủ điện gây nhiễu. | Sử dụng cáp mạng có chống nhiễu (shielded cable). Đảm bảo tủ điện được nối đất đúng cách. Giữ khoảng cách giữa module và các thiết bị gây nhiễu. |
| Không nhận diện được module I/O | Module I/O bị lỗi, kết nối lỏng lẻo, hoặc chưa được cấu hình. | Kiểm tra lại kết nối của module I/O với IM155-6PN ST. Đảm bảo module I/O tương thích với IM155-6PN ST. Kiểm tra cấu hình module I/O trong phần mềm. |
