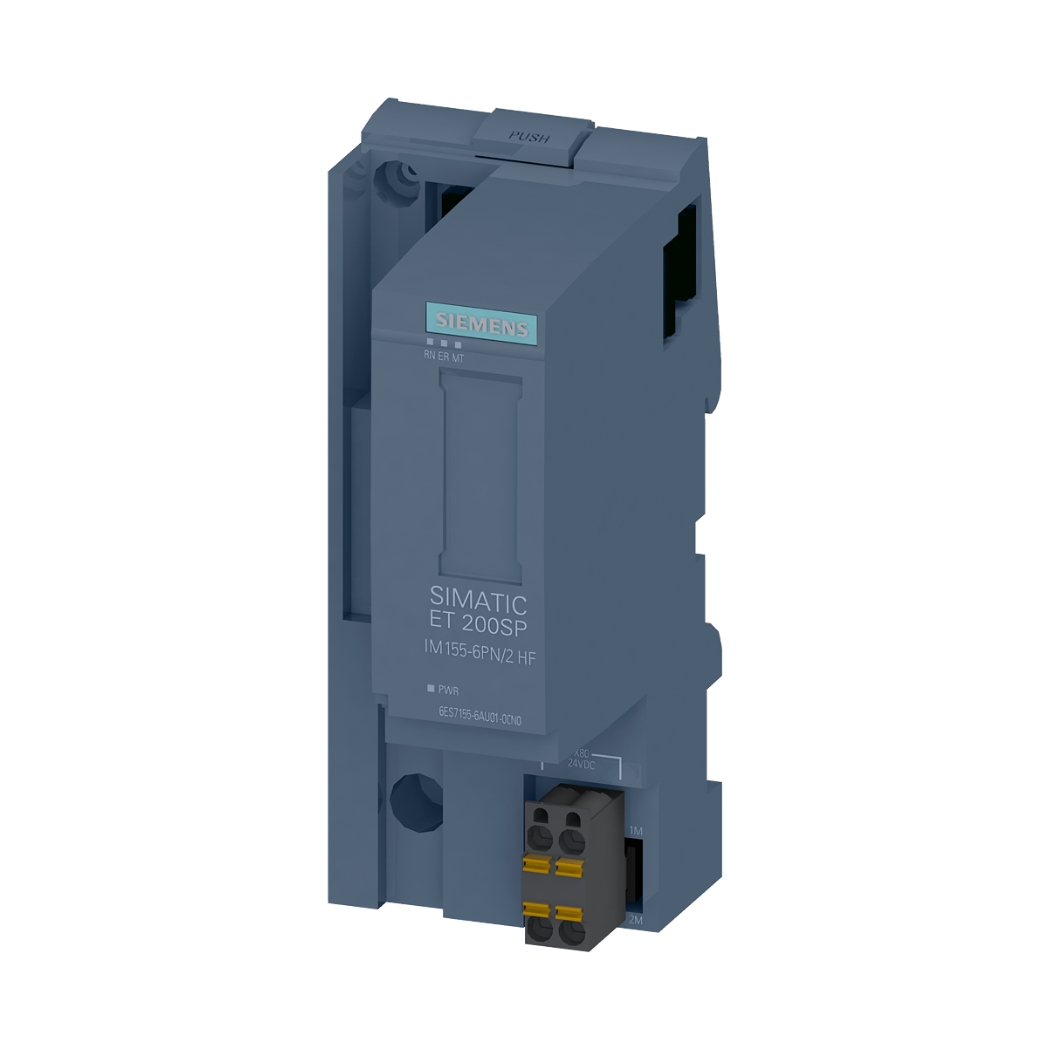

6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF

6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF, giải pháp trạm I/O phân tán tiên tiến từ Siemens, mở ra kỷ nguyên mới cho hệ thống tự động hóa của bạn, nâng tầm hiệu suất và độ tin cậy lên một tầm cao chưa từng có.

Tại thanhthienphu.vn, chúng tôi mang đến cho bạn không chỉ sản phẩm chính hãng mà còn là sự đồng hành tận tâm trên hành trình chinh phục những đỉnh cao mới trong sản xuất và vận hành.

1. THÔNG TIN CHI TIẾT VỀ 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF

2. CẤU TẠO 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF

6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF được thiết kế theo dạng module, bao gồm các thành phần chính sau:

Module giao diện (Interface Module – IM): Đây là “trái tim” của trạm I/O, đóng vai trò là cầu nối giữa hệ thống điều khiển (PLC) và các module I/O. Module giao diện IM155-6PN HF hỗ trợ giao thức PROFINET IO, cho phép truyền thông tốc độ cao và đáng tin cậy.

Module I/O (Input/Output Modules): Các module này thực hiện chức năng thu thập tín hiệu từ các cảm biến, thiết bị chấp hành (input) và điều khiển các thiết bị chấp hành (output). Siemens cung cấp một loạt các module I/O đa dạng, đáp ứng mọi nhu cầu ứng dụng, bao gồm:

• Module đầu vào số (Digital Input Modules): DI
• Module đầu ra số (Digital Output Modules): DO
• Module đầu vào tương tự (Analog Input Modules): AI
• Module đầu ra tương tự (Analog Output Modules): AO
• Module chức năng đặc biệt (Special Function Modules): Ví dụ: module đếm tốc độ cao (high-speed counter), module truyền thông (communication module)…

Module nguồn (Power Supply Module): Cung cấp nguồn điện 24V DC cho toàn bộ trạm I/O.

Khung gắn (Mounting Rail): Dùng để lắp đặt các module lên tủ điện.

Đầu nối (Terminal Block): Dùng để kết nối dây tín hiệu từ các thiết bị ngoại vi đến các module I/O.

Phụ kiện (Accessories): Các phụ kiện tùy chọn như cáp PROFINET, thẻ nhớ, phần mềm cấu hình…

Cấu trúc module linh hoạt này cho phép người dùng dễ dàng tùy chỉnh cấu hình trạm I/O theo nhu cầu cụ thể của ứng dụng, từ đó tối ưu hóa chi phí và không gian lắp đặt.

3. CÁC TÍNH NĂNG CHÍNH CỦA 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF

6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF sở hữu nhiều tính năng ưu việt, mang lại lợi ích thiết thực cho người dùng:

Hiệu suất cao:

• Tốc độ truyền thông nhanh: Nhờ hỗ trợ giao thức PROFINET IO, 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF cho phép truyền dữ liệu với tốc độ lên đến 100 Mbit/s, đảm bảo đáp ứng nhanh chóng các yêu cầu điều khiển và giám sát thời gian thực.
• Thời gian đáp ứng ngắn: Giảm thiểu độ trễ trong quá trình truyền thông, giúp hệ thống phản ứng kịp thời với các thay đổi trong quá trình sản xuất.

Độ tin cậy cao:

• Thiết kế chắc chắn: Vỏ bảo vệ IP20, chịu được rung động và va đập.
• Hoạt động ổn định trong môi trường khắc nghiệt: Phiên bản SIPLUS có thể hoạt động trong dải nhiệt độ từ -40°C đến +70°C, chống chịu được độ ẩm, bụi bẩn và hóa chất.
• Tính năng dự phòng: Hỗ trợ các cơ chế dự phòng như MRP (Media Redundancy Protocol), đảm bảo hệ thống vẫn hoạt động bình thường ngay cả khi có sự cố xảy ra trên đường truyền.

Linh hoạt và dễ dàng mở rộng:

• Thiết kế dạng module: Cho phép người dùng dễ dàng tùy chỉnh cấu hình trạm I/O theo nhu cầu ứng dụng.
• Khả năng thay thế nóng module: Có thể thay thế các module I/O mà không cần tắt nguồn hệ thống, giúp giảm thiểu thời gian dừng máy.
• Hỗ trợ nhiều loại module I/O khác nhau: Tương thích với nhiều loại module I/O của Siemens, đáp ứng đa dạng các yêu cầu ứng dụng.

Dễ dàng cấu hình và chẩn đoán:

• Tích hợp với phần mềm TIA Portal: Cấu hình, lập trình và chẩn đoán lỗi dễ dàng thông qua phần mềm TIA Portal của Siemens.
• Chẩn đoán lỗi chi tiết: Cung cấp thông tin chi tiết về tình trạng hoạt động của từng module, giúp người dùng nhanh chóng xác định và khắc phục sự cố.

Tính năng an toàn:

Hỗ trợ các module I/O an toàn (Safety I/O Modules): Cho phép tích hợp các chức năng an toàn vào hệ thống tự động hóa, đảm bảo an toàn cho người vận hành và thiết bị.

Tiết kiệm chi phí:

• Giảm thiểu chi phí lắp đặt và bảo trì: Thiết kế nhỏ gọn, dễ dàng lắp đặt và bảo trì.
• Tiết kiệm năng lượng: Tiêu thụ điện năng thấp.

Hỗ trợ đa dạng các ứng dụng:

Sản phẩm này có thể được sử dụng trong nhiều ngành công nghiệp khác nhau, từ sản xuất, chế biến đến năng lượng, dầu khí và cơ sở hạ tầng.

4. HƯỚNG DẪN KẾT NỐI 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF VỚI PHẦN MỀM

Để kết nối 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF với phần mềm, bạn cần sử dụng phần mềm TIA Portal (Totally Integrated Automation Portal) của Siemens. Dưới đây là các bước hướng dẫn chi tiết:

Cài đặt phần mềm TIA Portal:

• Đảm bảo bạn đã cài đặt phiên bản TIA Portal tương thích với 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF. Bạn có thể tìm thông tin về phiên bản tương thích trên trang web của Siemens hoặc trong tài liệu đi kèm sản phẩm.
• Chạy file cài đặt và làm theo hướng dẫn trên màn hình.

Tạo một dự án mới (New Project) trong TIA Portal:

• Mở TIA Portal.
• Chọn “Create new project”.
• Đặt tên cho dự án và chọn đường dẫn lưu trữ.
• Chọn loại PLC mà bạn đang sử dụng (ví dụ: S7-1200, S7-1500…).

Thêm thiết bị 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF vào dự án:

• Trong cửa sổ “Project tree”, chọn “Devices & networks”.
• Click vào “Add new device”.
• Trong cửa sổ “Add new device”, chọn “Distributed I/O”.
• Tìm đến dòng sản phẩm “ET 200SP” và chọn “IM 155-6PN HF”.
• Chọn đúng mã sản phẩm “6AG1155-6AU01-7CN0”.
• Click “OK”.

Cấu hình phần cứng (Hardware Configuration):

• Trong cửa sổ “Device view”, bạn sẽ thấy hình ảnh của module IM155-6PN HF.
• Thêm các module I/O vào trạm I/O bằng cách kéo thả từ “Hardware catalog” vào các khe cắm trên module IM.
• Cấu hình địa chỉ I/O cho từng module.

Cấu hình mạng PROFINET:

• Trong cửa sổ “Network view”, kết nối module IM155-6PN HF với PLC thông qua mạng PROFINET.
• Đặt địa chỉ IP cho module IM.
• Cấu hình tên thiết bị PROFINET (PROFINET device name).

Tải cấu hình xuống thiết bị:

• Kết nối máy tính với PLC thông qua cáp Ethernet.
• Chọn “Download to device” để tải cấu hình phần cứng và cấu hình mạng xuống PLC và module IM155-6PN HF.

Kiểm tra kết nối:

• Sử dụng các công cụ chẩn đoán trong TIA Portal để kiểm tra kết nối giữa PLC và module IM155-6PN HF.
• Kiểm tra trạng thái hoạt động của các module I/O.

5. CÁCH LẬP TRÌNH SẢN PHẨM 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF

Việc lập trình cho 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF được thực hiện thông qua PLC và phần mềm TIA Portal. Dưới đây là các bước cơ bản:

Tạo chương trình điều khiển (Control Program) trong TIA Portal:

• Trong cửa sổ “Project tree”, chọn “Program blocks”.
• Chọn “Add new block”.
• Chọn loại khối chương trình (ví dụ: OB, FC, FB).
• Viết chương trình điều khiển sử dụng các ngôn ngữ lập trình như LAD (Ladder Diagram), FBD (Function Block Diagram), SCL (Structured Control Language)…

Truy cập dữ liệu I/O:

• Trong chương trình điều khiển, bạn có thể truy cập dữ liệu I/O của 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF thông qua các địa chỉ I/O đã được cấu hình trong phần cứng.

Ví dụ:

• Để đọc giá trị của một đầu vào số, bạn có thể sử dụng lệnh “I” (ví dụ: I0.0).
• Để ghi giá trị vào một đầu ra số, bạn có thể sử dụng lệnh “Q” (ví dụ: Q0.0).
• Để đọc giá trị của một đầu vào tương tự, bạn có thể sử dụng lệnh “IW” (ví dụ: IW0).
• Để ghi giá trị vào một đầu ra tương tự, bạn có thể sử dụng lệnh “QW” (ví dụ: QW0).

Xử lý dữ liệu và thực hiện các tác vụ điều khiển:

• Sử dụng các lệnh và hàm trong ngôn ngữ lập trình để xử lý dữ liệu I/O và thực hiện các tác vụ điều khiển mong muốn.

Ví dụ:

• So sánh giá trị đầu vào tương tự với một ngưỡng và bật đầu ra số nếu giá trị vượt quá ngưỡng.
• Đếm số xung từ một cảm biến và điều khiển tốc độ động cơ dựa trên số xung đếm được.

Tải chương trình xuống PLC:

• Kết nối máy tính với PLC.
• Chọn “Download to device” để tải chương trình điều khiển xuống PLC.

Kiểm tra và gỡ lỗi chương trình:

Sử dụng các công cụ giám sát và gỡ lỗi trong TIA Portal để kiểm tra hoạt động của chương trình và khắc phục các lỗi (nếu có).

6. KHẮC PHỤC MỘT SỐ LỖI THƯỜNG GẶP VỚI 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF

Trong quá trình sử dụng 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi mất kết nối PROFINET:

Nguyên nhân:

• Cáp mạng bị lỏng hoặc hỏng.
• Địa chỉ IP hoặc tên thiết bị PROFINET không đúng.
• Cấu hình mạng PROFINET không chính xác.
• Lỗi phần cứng trên module IM hoặc PLC.

Cách khắc phục:

• Kiểm tra cáp mạng, đảm bảo cáp được kết nối chắc chắn và không bị hư hỏng.
• Kiểm tra địa chỉ IP và tên thiết bị PROFINET, đảm bảo chúng được cấu hình chính xác trong TIA Portal.
• Kiểm tra cấu hình mạng PROFINET, đảm bảo các thông số như tốc độ truyền, chế độ truyền… được thiết lập đúng.
• Sử dụng các công cụ chẩn đoán trong TIA Portal để kiểm tra tình trạng kết nối mạng.
• Nếu nghi ngờ lỗi phần cứng, hãy thử thay thế module IM hoặc PLC.

Lỗi module I/O:

Nguyên nhân:

• Module I/O bị hỏng.
• Dây tín hiệu kết nối với module I/O bị lỏng hoặc hỏng.
• Cấu hình địa chỉ I/O không chính xác.

Cách khắc phục:

• Kiểm tra đèn LED báo trạng thái trên module I/O. Nếu đèn LED báo lỗi, hãy tham khảo tài liệu hướng dẫn của Siemens để xác định nguyên nhân và cách khắc phục.
• Kiểm tra dây tín hiệu, đảm bảo chúng được kết nối chắc chắn và không bị hư hỏng.
• Kiểm tra cấu hình địa chỉ I/O trong TIA Portal, đảm bảo chúng được cấu hình chính xác.
• Nếu nghi ngờ module I/O bị hỏng, hãy thử thay thế bằng một module mới.

Lỗi cấu hình:

Nguyên nhân:

• Cấu hình phần cứng không chính xác.
• Chương trình điều khiển bị lỗi.

Cách khắc phục:

• Kiểm tra lại cấu hình phần cứng trong TIA Portal, đảm bảo tất cả các module được khai báo đúng và địa chỉ I/O được cấu hình chính xác.
• Kiểm tra lại chương trình điều khiển, sử dụng các công cụ gỡ lỗi trong TIA Portal để tìm và sửa lỗi.

Lỗi nguồn:

• Kiểm tra lại bộ nguồn của sản phẩm.
• Đảm bảo cung cấp điện áp chính xác.

7. LIÊN HỆ thanhthienphu.vn ĐỂ ĐƯỢC TƯ VẤN

Nếu bạn đang tìm kiếm một giải pháp tự động hóa tin cậy, hiệu quả và linh hoạt cho nhà máy của mình, 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF chính là lựa chọn lý tưởng. Và thanhthienphu.vn tự hào là nhà cung cấp uy tín, sẵn sàng đồng hành cùng bạn trên hành trình chinh phục những thành công mới.

Tại thanhthienphu.vn, chúng tôi cam kết:

• Sản phẩm chính hãng: 100% sản phẩm 6AG1155-6AU01-7CN0 SIPLUS IM155-6PN HF do thanhthienphu.vn cung cấp đều là hàng chính hãng Siemens, có đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ tận tâm: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng tư vấn, hỗ trợ kỹ thuật và giải đáp mọi thắc mắc của bạn.
• Giao hàng nhanh chóng: Chúng tôi cam kết giao hàng đúng hẹn, đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
• Bảo hành chính hãng: Sản phẩm được bảo hành theo đúng tiêu chuẩn của Siemens.

Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm giải pháp tự động hóa vượt trội này:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

thanhthienphu.vn rất hân hạnh khi được đồng hành cùng bạn. Chúng ta hãy cùng nhau xây dựng những hệ thống tự động hóa hiện đại, góp phần nâng tầm nền công nghiệp Việt Nam.
