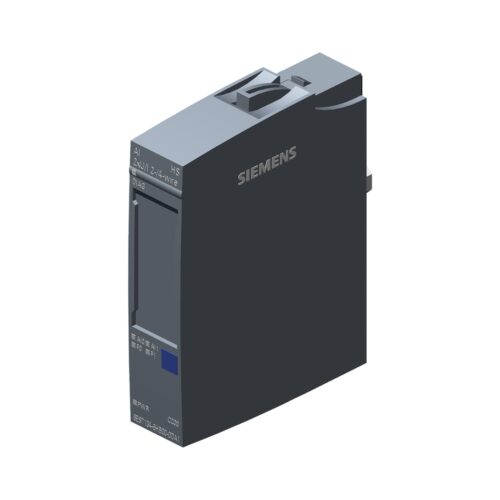

6AG1135-6HB00-2DA1 – Module SIPLUS ET200SP 2 AQ HS Siemens

13,700,000

* Giá trên website là giá tham khảo, giá hiện tại sẽ có thay đổi. Vui lòng liên hệ Hotline để được báo giá chính xác
* Giá trên chưa bao gồm chi phí lắp đặt và thi công

5.0 (7 đánh giá) Đã bán 11.5k
Còn hàng: 17
  • SKU: 6AG1135-6HB00-2DA1
  • Thông số kỹ thuật: SIPLUS ET 200SP AQ 2xU/I high speed based on 6ES7135-6HB00-0DA1 with conformal coating, -40…+60 °C, analog output module, suitable for BU type A0, A1, color code CC00, channel diagnostics, 16-bit, +/-0.3%
  • Tình trạng: Hàng có sẵn, mới 100%
  • Chứng từ COCQ, tờ khai hải quan, có xuất hóa đơn VAT
  • Hãng sản xuất: Siemens
  • Giảm thêm 5% khi mua sản phẩm cùng danh mục có giá cao hơn
Thanh Thiên Phú cam kết Thanh Thiên Phú cam kết
banner-cam-ket-dich-vu-khach-hang

Còn 17 trong kho

Mua ngay

Thông số kỹ thuật 6AG1135-6HB00-2DA1

Thông số kỹ thuật Giá trị
Mã sản phẩm 6AG1135-6HB00-2DA1
Dòng sản phẩm SIPLUS ET 200SP
Loại module Module ngõ ra analog tốc độ cao (Analog Output High Speed)
Số lượng ngõ ra analog 2
Điện áp cung cấp danh định (DC) 24 V
Dải ngõ ra, điện áp -10 V đến +10 V; 1 V đến 5 V
Dải ngõ ra, dòng điện 0 mA đến 20 mA; 4 mA đến 20 mA; -20 mA đến +20 mA
Độ phân giải (bao gồm dấu) 16 bit
Thời gian chuyển đổi (trên mỗi kênh) Điện áp: 35 µs; Dòng điện: 45 µs
Thời gian ổn định cho tải điện trở Điện áp: 100 µs; Dòng điện: 200 µs
Thời gian ổn định cho tải điện dung Điện áp: 500 µs (với 10 nF); Dòng điện: Không áp dụng
Thời gian ổn định cho tải điện cảm Điện áp: Không áp dụng; Dòng điện: 500 µs (với 1 mH)
Cách ly giữa các kênh và bus backplane Có (707 V DC/500 V AC)
Nhiệt độ môi trường hoạt động -40 °C đến +70 °C (với giới hạn chức năng nhất định từ +60 °C)
Độ ẩm tương đối trong vận hành 5 % đến 95 %; không ngưng tụ (mức độ nghiêm trọng RH 2 theo IEC 61131-2)
Lớp phủ bảo vệ (Conformal Coating) Có, phủ lớp theo EN 60721-3-3 Class 3C4 và 3S4
Kích thước (Rộng x Cao x Sâu) 15 mm x 73 mm x 58 mm
Khối lượng, khoảng 31 g

Download tài liệu SIMATIC ET 200

Simatic ET200 Catalogue

Mô tả sản phẩm

6AG1135-6HB00-2DA1 SIPLUS ET200SP Modules là giải pháp tự động hóa vượt trội cho hệ thống điều khiển của bạn, nâng tầm hiệu suất và độ tin cậy.

Module mở rộng, bộ điều khiển phân tán ET200SP, linh kiện điện tử công nghiệp – tất cả đều có tại thanhthienphu.vn, sẵn sàng đồng hành cùng bạn trên con đường chinh phục thành công.

1. Cấu Tạo 6AG1135-6HB00-2DA1 SIPLUS ET200SP Modules

Sản phẩm được thiết kế dạng mô-đun nhỏ gọn, với vỏ ngoài làm bằng nhựa cao cấp, có khả năng chống va đập và chống cháy. Bên trong, các linh kiện điện tử được bố trí khoa học, đảm bảo độ bền và khả năng tản nhiệt tốt.

Mặt trước:

  • Các đèn LED hiển thị trạng thái hoạt động của từng kênh đầu vào và trạng thái của mô-đun.
  • Các cổng kết nối đầu vào dạng terminal, dễ dàng đấu nối với các thiết bị ngoại vi.

Mặt bên:

  • Các khe cắm để kết nối với các mô-đun khác trong hệ thống ET200SP.
  • Nhãn sản phẩm ghi rõ mã sản phẩm, thông số kỹ thuật và các tiêu chuẩn, chứng nhận.

Mặt sau:

Cơ cấu gài DIN rail, giúp dễ dàng lắp đặt và tháo lắp trên thanh ray DIN tiêu chuẩn.

2. Các Tính Năng Chính Của 6AG1135-6HB00-2DA1 SIPLUS ET200SP Modules

  • Độ tin cậy cao: Sản phẩm được thiết kế để hoạt động liên tục trong môi trường công nghiệp khắc nghiệt, với tuổi thọ trung bình (MTBF) lên đến hàng trăm nghìn giờ.
  • Tốc độ xử lý nhanh: Thời gian đáp ứng cực nhanh (tối đa 0.1 ms) giúp hệ thống phản ứng kịp thời với các tín hiệu đầu vào, đảm bảo độ chính xác trong các ứng dụng điều khiển.
  • Dễ dàng cấu hình và lập trình: Tích hợp với phần mềm TIA Portal của Siemens, cho phép cấu hình và lập trình một cách trực quan, dễ dàng.
  • Chức năng chẩn đoán thông minh: Tự động phát hiện và thông báo các lỗi như ngắn mạch, quá tải, mất điện áp nguồn, giúp người dùng nhanh chóng xác định và khắc phục sự cố.
  • Hỗ trợ Time-based IO: Đồng bộ hóa thời gian thực giữa các mô-đun và bộ điều khiển, đảm bảo độ chính xác cao trong các ứng dụng điều khiển chuyển động và quá trình phức tạp.
  • Tích hợp PROFIenergy: Giúp giảm thiểu tiêu thụ năng lượng trong thời gian chờ, góp phần tiết kiệm chi phí vận hành.

3. Hướng Dẫn Kết Nối 6AG1135-6HB00-2DA1 SIPLUS ET200SP Modules Với Phần Mềm

Chuẩn bị:

  • Máy tính cài đặt phần mềm TIA Portal (phiên bản phù hợp).
  • Cáp kết nối Ethernet (RJ45).
  • Module 6AG1135-6HB00-2DA1 và các phụ kiện đi kèm (nếu có).

Kết nối phần cứng:

  • Gắn module 6AG1135-6HB00-2DA1 vào hệ thống ET200SP.
  • Kết nối cáp Ethernet từ máy tính đến cổng giao tiếp của hệ thống ET200SP (thường là cổng của CPU hoặc module giao tiếp).

Cấu hình phần mềm:

  • Mở phần mềm TIA Portal.
  • Tạo một project mới hoặc mở project hiện có.
  • Thêm thiết bị ET200SP vào project (chọn đúng loại CPU hoặc module giao tiếp).
  • Thêm module 6AG1135-6HB00-2DA1 vào cấu hình phần cứng (chọn đúng vị trí module trong rack).
  • Cấu hình địa chỉ IP cho hệ thống ET200SP (nếu cần).
  • Thiết lập các thông số cho module 6AG1135-6HB00-2DA1 (ví dụ: kiểu tín hiệu đầu vào, ngưỡng cảnh báo, …).

Tải cấu hình xuống thiết bị:

  • Kết nối máy tính với hệ thống ET200SP.
  • Chọn “Download to device” trong TIA Portal.
  • Chờ quá trình tải cấu hình hoàn tất.

4. Cách Lập Trình 6AG1135-6HB00-2DA1 SIPLUS ET200SP Modules

Việc lập trình cho 6AG1135-6HB00-2DA1 được thực hiện thông qua phần mềm TIA Portal. Bạn có thể sử dụng các ngôn ngữ lập trình như Ladder Logic (LAD), Function Block Diagram (FBD), Structured Text (SCL) để viết chương trình điều khiển.

Ví dụ:

Để đọc giá trị từ một kênh đầu vào của module 6AG1135-6HB00-2DA1, bạn có thể sử dụng lệnh “I” (Input) trong Ladder Logic, kết hợp với địa chỉ của kênh đầu vào đó. Ví dụ:

I0.0  // Đọc giá trị từ kênh đầu vào số 0

Bạn có thể sử dụng giá trị này để điều khiển các đầu ra, thực hiện các phép tính, hoặc hiển thị lên màn hình HMI.

5. Khắc Phục Một Số Lỗi Thường Gặp Với 6AG1135-6HB00-2DA1 SIPLUS ET200SP Modules

  • Đèn LED báo lỗi: Kiểm tra trạng thái của các đèn LED trên module để xác định loại lỗi. Tham khảo tài liệu hướng dẫn của Siemens để biết ý nghĩa của từng mã lỗi.
  • Không kết nối được với phần mềm: Kiểm tra lại kết nối cáp, địa chỉ IP, cấu hình phần cứng trong TIA Portal.
  • Giá trị đầu vào không chính xác: Kiểm tra lại đấu nối dây, cấu hình kiểu tín hiệu đầu vào trong TIA Portal.
  • Module không hoạt động: Kiểm tra lại nguồn cấp, đảm bảo module đã được gắn đúng vị trí trong rack.

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Bạn muốn biết thêm thông tin chi tiết về sản phẩm? Bạn cần tư vấn lựa chọn thiết bị phù hợp với nhu cầu? Bạn muốn nhận báo giá tốt nhất?

Hãy liên hệ ngay với thanhthienphu.vn:

  • Hotline: 08.12.77.88.99
  • Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
  • Website: thanhthienphu.vn

Tại sao nên chọn thanhthienphu.vn?

  • Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp sản phẩm Siemens chính hãng, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
  • Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường.
  • Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn sẵn sàng tư vấn, hỗ trợ kỹ thuật, lắp đặt và bảo hành tận nơi.
  • Uy tín hàng đầu: thanhthienphu.vn là đối tác tin cậy của nhiều doanh nghiệp lớn trong và ngoài nước.
  • Giải pháp toàn diện: thanhthienphu.vn không chỉ cung cấp sản phẩm mà còn cung cấp các giải pháp tự động hóa toàn diện, giúp bạn tối ưu hóa quy trình sản xuất.

thanhthienphu.vn – Đồng hành cùng bạn trên con đường thành công!

Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.
