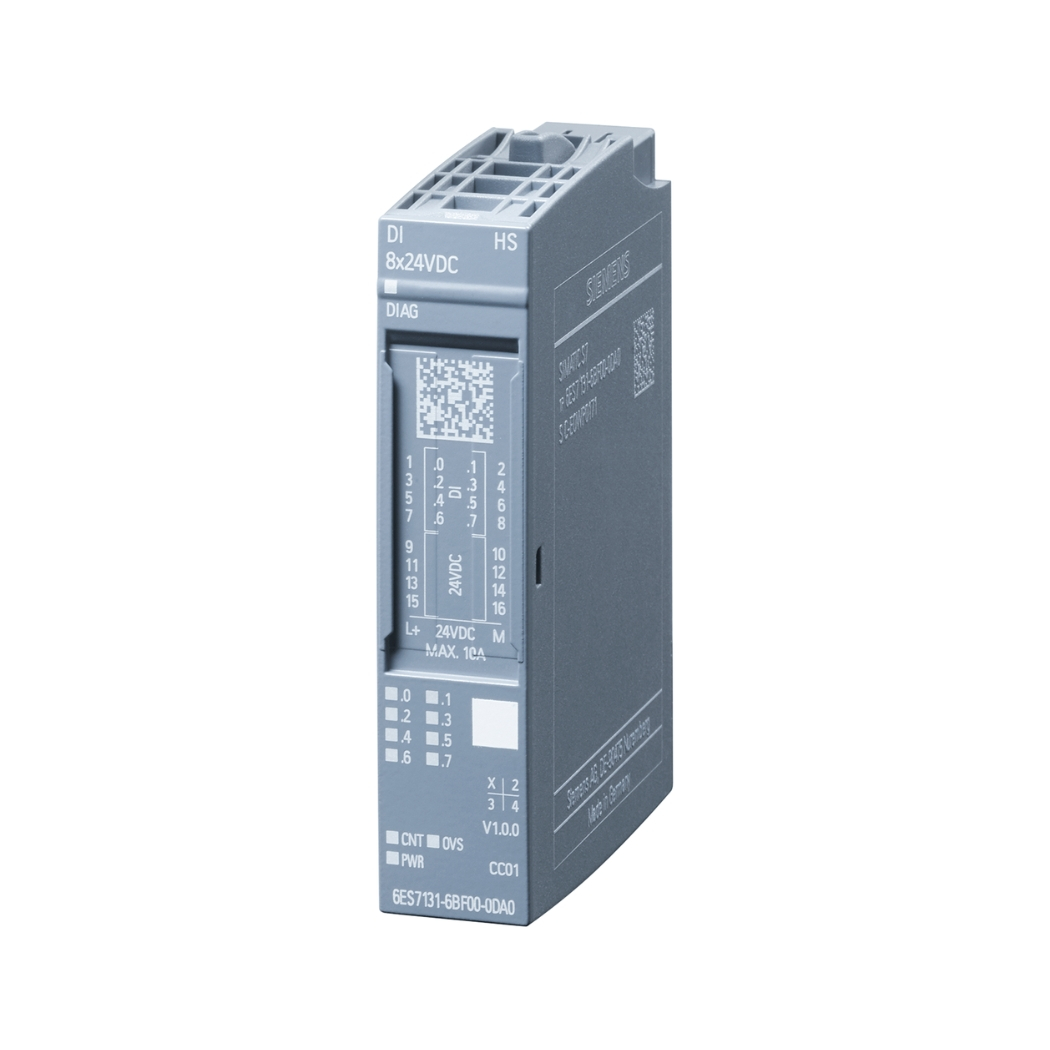

6AG1131-6BF00-7CA0 SIPLUS ET200SP Modules, giải pháp mô-đun I/O phân tán tiên tiến, mang đến sự linh hoạt và hiệu suất vượt trội cho hệ thống tự động hóa của bạn.
Sản phẩm này, hiện có sẵn tại thanhthienphu.vn, là sự lựa chọn lý tưởng để nâng cấp, tối ưu hóa quy trình và đảm bảo an toàn trong môi trường công nghiệp khắc nghiệt.
1. Thông tin chi tiết về 6AG1131-6BF00-7CA0 SIPLUS ET200SP Modules
| Đặc điểm kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6AG1131-6BF00-7CA0 |
| Dòng sản phẩm | SIPLUS ET200SP |
| Loại mô-đun | Mô-đun đầu vào số (Digital Input Module) |
| Số lượng kênh đầu vào | 16 kênh |
| Điện áp đầu vào định mức | 24 V DC |
| Dòng điện đầu vào định mức | 4 mA |
| Thời gian trễ đầu vào (từ 0 đến 1) | 0.05 ms, 0.1 ms, 0.4 ms, 1.6 ms, 3.2 ms, 12.8 ms, 20 ms (có thể cấu hình) |
| Thời gian trễ đầu vào (từ 1 đến 0) | 0.05 ms, 0.1 ms, 0.4 ms, 1.6 ms, 3.2 ms, 12.8 ms, 20 ms (có thể cấu hình) |
| Chuẩn kết nối | Kết nối trực tiếp với BaseUnit BU type A0, A1 |
| Nhiệt độ hoạt động | -40 °C đến +70 °C (mở rộng) |
| Độ ẩm hoạt động | 100% RH, có ngưng tụ, băng tuyết |
| Chống rung, sốc | Theo tiêu chuẩn IEC 60068-2-6 (rung), IEC 60068-2-27 (sốc) |
| Cấp bảo vệ | IP20 |
| Kích thước (Rộng x Cao x Sâu) | 15 mm x 73 mm x 58 mm |
| Trọng lượng | Khoảng 32 g |
| Chứng chỉ | CE, UL, CSA, FM, ATEX, IECEx, EAC |
2. Cấu tạo 6AG1131-6BF00-7CA0 SIPLUS ET200SP Modules
SIPLUS ET200SP 6AG1131-6BF00-7CA0 là một mô-đun đầu vào số được thiết kế để thu thập tín hiệu từ các cảm biến, công tắc và các thiết bị trường khác trong hệ thống tự động hóa. Cấu tạo của mô-đun bao gồm các thành phần chính sau:
- Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, có khả năng chống chịu va đập, bụi bẩn và các tác động từ môi trường bên ngoài. Vỏ bảo vệ giúp bảo vệ các linh kiện điện tử bên trong khỏi hư hỏng và đảm bảo mô-đun hoạt động ổn định trong thời gian dài.
- Bảng mạch in (PCB): Là nơi gắn kết các linh kiện điện tử, bao gồm vi điều khiển, bộ nhớ, các mạch xử lý tín hiệu và giao tiếp. PCB được thiết kế nhiều lớp, với các đường mạch in được bố trí khoa học để đảm bảo tín hiệu truyền dẫn ổn định và giảm thiểu nhiễu điện từ.
- Khối đầu cuối (Terminal Block): Cung cấp các điểm kết nối cho dây dẫn từ các thiết bị trường. Khối đầu cuối được thiết kế dạng lò xo đẩy (push-in), cho phép kết nối dây dẫn nhanh chóng và dễ dàng mà không cần sử dụng dụng cụ.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng kênh đầu vào và trạng thái của mô-đun. Đèn LED giúp người dùng dễ dàng kiểm tra và chẩn đoán lỗi trong quá trình vận hành.
- Giao diện kết nối với BaseUnit: Sử dụng cơ chế trượt và khóa, cho phép mô-đun kết nối với BaseUnit một cách chắc chắn và dễ dàng. Giao diện này cũng cung cấp nguồn điện và đường truyền thông tin cho mô-đun.
- Vi điều khiển (Microcontroller): Là “bộ não” của mô-đun, có nhiệm vụ xử lý tín hiệu đầu vào, thực hiện các chức năng chẩn đoán và giao tiếp với hệ thống điều khiển trung tâm.
- Mạch bảo vệ: Bao gồm các linh kiện như diode, tụ điện và điện trở, có nhiệm vụ bảo vệ mô-đun khỏi các hiện tượng quá áp, quá dòng, ngắn mạch và nhiễu điện từ.
3. Các tính năng chính của 6AG1131-6BF00-7CA0 SIPLUS ET200SP Modules
Độ tin cậy cao trong môi trường khắc nghiệt:
- Sản phẩm được thiết kế theo tiêu chuẩn SIPLUS, có khả năng hoạt động ổn định trong dải nhiệt độ rộng từ -40°C đến +70°C, độ ẩm lên đến 100% RH, bao gồm cả ngưng tụ và băng tuyết.
- Lớp phủ bảo vệ (conformal coating) trên bảng mạch giúp chống lại các tác nhân ăn mòn, bụi bẩn và hóa chất.
- Khả năng chống rung, sốc theo tiêu chuẩn IEC 60068, đảm bảo mô-đun hoạt động ổn định trong các ứng dụng có độ rung động cao.
Thiết kế nhỏ gọn, linh hoạt và dễ dàng mở rộng:
- Kích thước nhỏ gọn (chỉ 15mm chiều rộng) giúp tiết kiệm không gian trong tủ điện.
- Cấu trúc mô-đun hóa cho phép dễ dàng mở rộng hệ thống bằng cách thêm các mô-đun I/O khác nhau vào BaseUnit.
- Công nghệ kết nối push-in giúp lắp đặt và thay thế mô-đun nhanh chóng, không cần dụng cụ.
Tích hợp các chức năng chẩn đoán và bảo trì:
- Đèn LED báo trạng thái trên mỗi kênh và trên mô-đun giúp người dùng dễ dàng xác định lỗi.
- Chức năng chẩn đoán chi tiết thông qua phần mềm STEP 7 (TIA Portal) cung cấp thông tin về tình trạng hoạt động của mô-đun, các lỗi xảy ra và các biện pháp khắc phục.
- Hỗ trợ chức năng thay thế mô-đun nóng (hot swapping), cho phép thay thế mô-đun mà không cần tắt nguồn hệ thống.
Hiệu suất cao và tiết kiệm năng lượng:
- Thời gian trễ đầu vào thấp, có thể cấu hình từ 0.05ms đến 20ms, đáp ứng các ứng dụng đòi hỏi tốc độ xử lý nhanh.
- Mức tiêu thụ điện năng thấp, giúp giảm chi phí vận hành.
Hỗ trợ nhiều giao thức truyền thông
- Giao tiếp dữ liệu với CPU qua mạng Profinet.
- Theo thống kê của Siemens, việc sử dụng các mô-đun ET200SP có thể giúp giảm tới 20% thời gian lắp đặt và 15% chi phí năng lượng so với các hệ thống I/O truyền thống.
4. Hướng dẫn kết nối 6AG1131-6BF00-7CA0 SIPLUS ET200SP Modules với phần mềm
Để kết nối và cấu hình 6AG1131-6BF00-7CA0 SIPLUS ET200SP Modules, bạn cần sử dụng phần mềm STEP 7 (TIA Portal) của Siemens. Dưới đây là các bước cơ bản:
Cài đặt phần mềm:
- Đảm bảo bạn đã cài đặt phiên bản STEP 7 (TIA Portal) phù hợp với hệ thống của bạn.
- Cài đặt các gói phần cứng (Hardware Support Packages – HSPs) cho ET200SP.
Kết nối phần cứng:
- Gắn mô-đun 6AG1131-6BF00-7CA0 vào BaseUnit phù hợp (BU type A0 hoặc A1).
- Kết nối BaseUnit với module giao tiếp (Interface Module – IM) của ET200SP.
- Kết nối IM với CPU qua mạng PROFINET.
- Cấp nguồn 24V DC cho hệ thống.
Tạo dự án mới trong TIA Portal:
- Mở TIA Portal và tạo một dự án mới.
- Chọn loại CPU bạn đang sử dụng.
Thêm thiết bị ET200SP vào dự án:
- Trong cửa sổ “Devices & Networks”, chọn “Add new device”.
- Chọn ET200SP và chọn IM phù hợp.
- Kéo và thả mô-đun 6AG1131-6BF00-7CA0 từ catalogue phần cứng vào vị trí tương ứng trên BaseUnit.
Cấu hình địa chỉ I/O:
- Chọn mô-đun 6AG1131-6BF00-7CA0 trong cây dự án.
- Trong cửa sổ “Properties”, chọn tab “I/O addresses”.
- Thiết lập địa chỉ đầu vào cho mô-đun (ví dụ: I0.0 – I1.7).
Cấu hình các thông số khác:
- Trong cửa sổ “Properties”, chọn tab “Parameter”.
- Cấu hình các thông số như thời gian trễ đầu vào, chế độ hoạt động, v.v.
Tải cấu hình xuống CPU:
- Kết nối máy tính với CPU qua cáp Ethernet.
- Chọn CPU trong cây dự án và nhấn nút “Download to device”.
Kiểm tra kết nối:
Sử dụng chức năng “Online & Diagnostics” trong TIA Portal để kiểm tra trạng thái của mô-đun và các tín hiệu đầu vào.
Lưu ý quan trọng: Khi thực hiện các bước kết nối, các Kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật, chủ doanh nghiệp nhỏ và vừa cần tham khảo tài liệu hướng dẫn chi tiết của Siemens và tuân thủ các quy định về an toàn điện.
5. Cách lập trình 6AG1131-6BF00-7CA0 SIPLUS ET200SP Modules
Việc lập trình cho 6AG1131-6BF00-7CA0 SIPLUS ET200SP Modules được thực hiện trong môi trường TIA Portal, sử dụng các khối hàm (Function Blocks – FBs) và khối dữ liệu (Data Blocks – DBs) để đọc và xử lý tín hiệu đầu vào từ mô-đun.
Truy cập dữ liệu đầu vào:
- Dữ liệu từ các kênh đầu vào của mô-đun 6AG1131-6BF00-7CA0 được ánh xạ vào các biến (variables) trong chương trình PLC.
- Các biến này có kiểu dữ liệu BOOL (bit) và được truy cập thông qua địa chỉ I/O đã được cấu hình (ví dụ: I0.0, I0.1, …, I1.7).
Sử dụng các khối hàm:
TIA Portal cung cấp nhiều khối hàm sẵn có để xử lý tín hiệu số, ví dụ:
- AND, OR, XOR: Thực hiện các phép toán logic.
- CTU, CTD: Bộ đếm lên/xuống.
- TP, TON, TOF: Tạo xung, hẹn giờ bật/tắt.
Tạo chương trình:
- Viết chương trình trong các ngôn ngữ lập trình như Ladder Diagram (LAD), Function Block Diagram (FBD) hoặc Structured Text (STL).
- Sử dụng các biến đầu vào và các khối hàm để thực hiện các tác vụ điều khiển mong muốn.
Ví dụ (Ladder Diagram):
// Đọc tín hiệu từ kênh đầu vào 0 (I0.0) và bật đầu ra Q0.0 nếu tín hiệu là TRUE
Network 1:
---[ ]---( )
I0.0 Q0.0
// Đếm số lần tín hiệu từ kênh đầu vào 1 (I0.1) chuyển từ FALSE sang TRUE
Network 2:
---[P]---(CTU)
I0.1 CU
CV %MW10 // Lưu giá trị đếm vào biến nhớ MW10
R %M0.0 // Reset bộ đếm bằng bit nhớ M0.0
PV 10 // Đặt giá trị đặt là 10
Tải chương trình xuống CPU:
Sau khi viết xong chương trình, tải chương trình xuống CPU tương tự như bước tải cấu hình phần cứng.
Giám sát và kiểm tra chương trình
Chức năng giám sát trực tuyến giúp theo dõi giá trị các biến và trạng thái của chương trình trong thời gian thực.
6. Khắc phục một số lỗi thường gặp trên 6AG1131-6BF00-7CA0 SIPLUS ET200SP Modules
Trong quá trình vận hành, có thể xảy ra một số lỗi liên quan đến mô-đun 6AG1131-6BF00-7CA0. Dưới đây là một số lỗi thường gặp và cách khắc phục:
Lỗi đèn LED báo đỏ:
Nguyên nhân:
- Mất nguồn cấp 24V DC.
- Mô-đun bị lỗi.
- Lỗi giao tiếp với BaseUnit hoặc IM.
- Ngắn mạch hoặc quá tải ở đầu vào.
Khắc phục:
- Kiểm tra nguồn cấp 24V DC, đảm bảo điện áp nằm trong dải cho phép.
- Kiểm tra kết nối giữa mô-đun và BaseUnit, đảm bảo mô-đun được gắn chắc chắn.
- Kiểm tra cáp kết nối giữa BaseUnit và IM.
- Kiểm tra dây dẫn ở đầu vào, đảm bảo không có hiện tượng ngắn mạch hoặc quá tải.
- Thay thế mô-đun nếu cần.
Không đọc được tín hiệu đầu vào:
Nguyên nhân:
- Cảm biến hoặc thiết bị trường bị lỗi.
- Dây dẫn bị đứt hoặc lỏng.
- Cấu hình địa chỉ I/O không chính xác.
- Mô-đun bị lỗi.
Khắc phục:
- Kiểm tra cảm biến hoặc thiết bị trường, đảm bảo chúng hoạt động bình thường.
- Kiểm tra dây dẫn, đảm bảo chúng được kết nối chắc chắn và không bị đứt.
- Kiểm tra cấu hình địa chỉ I/O trong TIA Portal, đảm bảo địa chỉ được gán đúng cho mô-đun.
- Thay thế mô-đun nếu cần.
Lỗi giao tiếp với CPU:
Nguyên nhân:
- Cấu hình mạng PROFINET không chính xác.
- Địa chỉ IP của IM không đúng.
- Cáp mạng bị lỗi.
Khắc phục:
- Kiểm tra cấu hình mạng PROFINET trong TIA Portal, đảm bảo các thông số như địa chỉ IP, subnet mask, gateway được cấu hình đúng.
- Kiểm tra địa chỉ IP của IM, đảm bảo nó trùng khớp với cấu hình trong TIA Portal.
- Kiểm tra cáp mạng, đảm bảo cáp không bị hư hỏng và được kết nối chắc chắn.
Lỗi chẩn đoán (Diagnostics):
Nguyên nhân:
- Mô-đun phát hiện lỗi nội bộ.
- Có sự cố xảy ra ở đầu vào (ví dụ: điện áp quá cao/thấp).
Khắc phục:
- Sử dụng chức năng “Online & Diagnostics” trong TIA Portal để xem thông tin chi tiết về lỗi.
- Thực hiện các biện pháp khắc phục theo hướng dẫn của TIA Portal.
